浮动路由

前言

在单路径的网络中当这条唯一的路径出现故障，终端之间的通信会彻底中断，对此经典故障的解决方案–增加一条冗余路径，实现备份的作用。

一、浮动路由的概念

浮动路由是什么

浮动路由的作用

预防单路径故障，保持网络的不中断

浮动路由的特点

浮动路由在同一时刻，数据只会由一条路径进行转发

二、路由的优先级

备注：配置完浮动路由后，只有主链路那条路由会出现在路由表中，备份链路那条路由不会出现在路由表，当主链路故障时，备份链路那条路由才会进入路由表

三、浮动路由案例

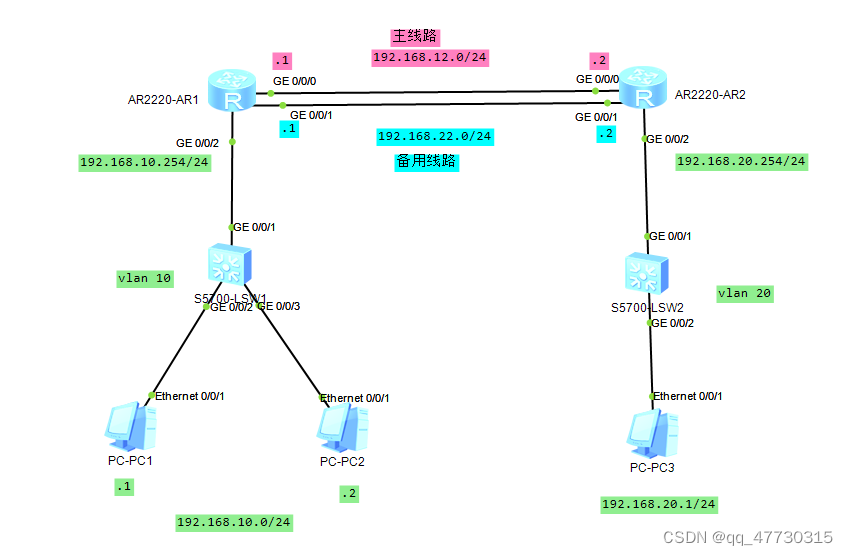

1.拓扑图

2.设备基础配置

交换机1配置：

<Huawei>u t m <Huawei>system-view [Huawei]sysname sw1 [sw1]vlan 10 [sw1-vlan10]q [sw1]port-group group-member g0/0/1 g0/0/2 g0/0/3 [sw1-port-group]port link-type access [sw1-GigabitEthernet0/0/1]port link-type access [sw1-GigabitEthernet0/0/2]port link-type access [sw1-GigabitEthernet0/0/3]port link-type access [sw1-port-group]port default vlan 10 [sw1-GigabitEthernet0/0/1]port default vlan 10 [sw1-GigabitEthernet0/0/2]port default vlan 10 [sw1-GigabitEthernet0/0/3]port default vlan 10

交换机2配置：

<Huawei>u t m <Huawei>system-view [Huawei]sysname sw2 [sw2]vlan 20 [sw2-vlan20]q [sw2]port-group group-member g0/0/1 g0/0/2 [sw2-port-group]port link-type access [sw2-GigabitEthernet0/0/1]port link-type access [sw2-GigabitEthernet0/0/2]port link-type access [sw2-port-group]port default vlan 20 [sw2-GigabitEthernet0/0/1]port default vlan 20 [sw2-GigabitEthernet0/0/2]port default vlan 20

路由器r1配置：

[r1]interface g0/0/0 [r1-GigabitEthernet0/0/0]ip address 192.168.12.1 24 [r1-GigabitEthernet0/0/0]int g0/0/1 [r1-GigabitEthernet0/0/1]ip address 192.168.22.1 24 [r1-GigabitEthernet0/0/1]q [r1]ip route-static 192.168.20.0 24 192.168.12.2 [r1]ip route-static 192.168.20.0 24 192.168.22.2 preference 70

注：这里将备份路由优先级设置为70

路由器r2配置：

[r2]interface g0/0/0 [r2-GigabitEthernet0/0/0]ip address 192.168.12.2 24 [r2-GigabitEthernet0/0/0]int g0/0/1 [r2-GigabitEthernet0/0/1]ip address 192.168.22.2 24 [r2-GigabitEthernet0/0/1]int g0/0/2 [r2-GigabitEthernet0/0/2]ip address 192.168.20.254 24 [r2-GigabitEthernet0/0/2]q [r2]ip route-static 192.168.10.0 24 192.168.12.1 [r2]ip route-static 192.168.10.0 24 192.168.22.1 preference 70

注：这里将备份路由优先级设置为70

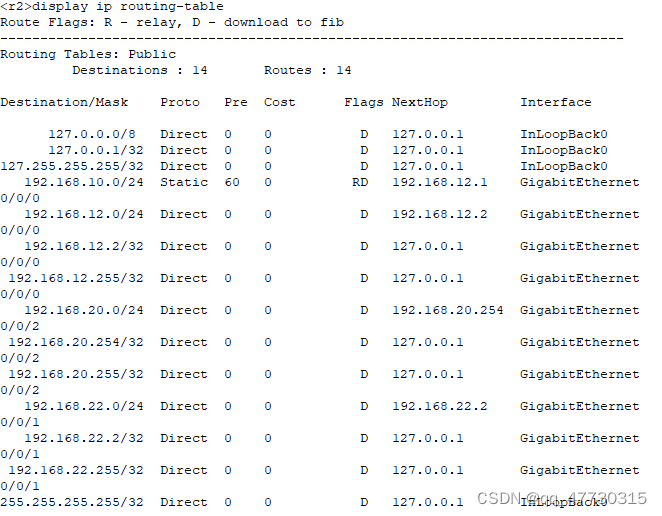

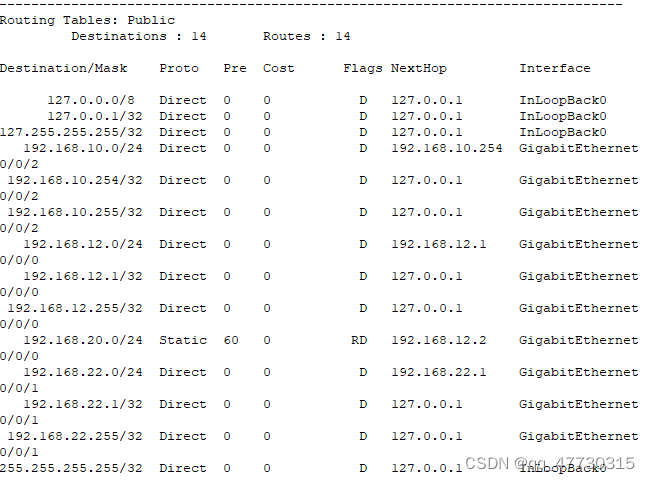

注：备用路由由于优先级低于主路由，所以在路由表中不做显示。

实践

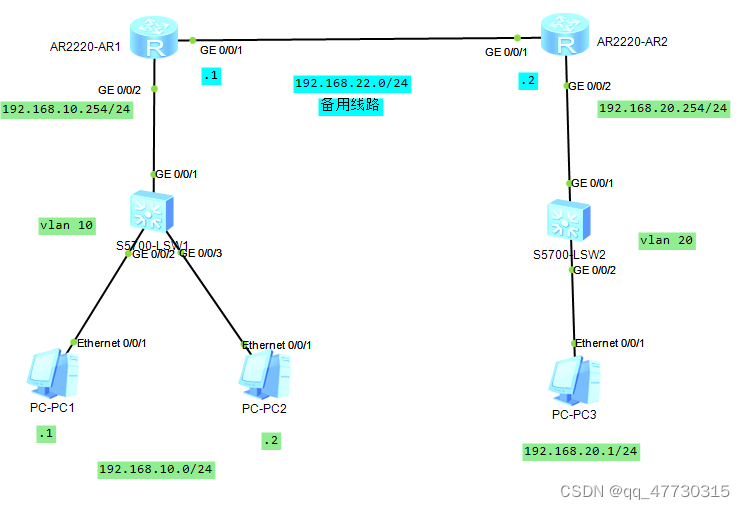

当主路由发生故障时（主路由线路断开）启用备用路由，两个网段仍能通信。

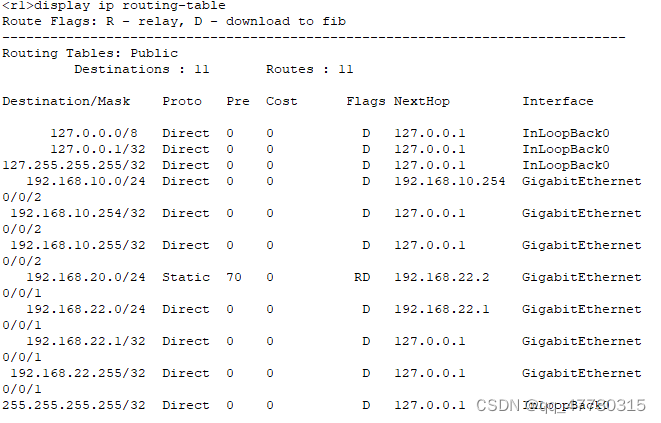

发生故障后r1上的路由表：

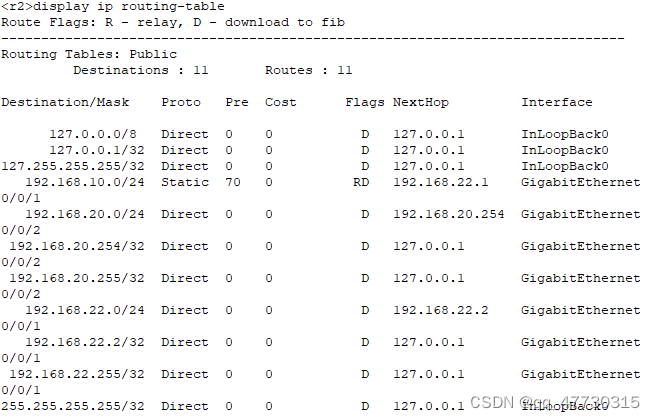

发生故障后r2上的路由表：

总结

浮动路由多用于对两个设备之间线路的备份，当主线路发生故障时及时启用备份线路（浮动路由），避免由于线路中断时造成的经济损失。
