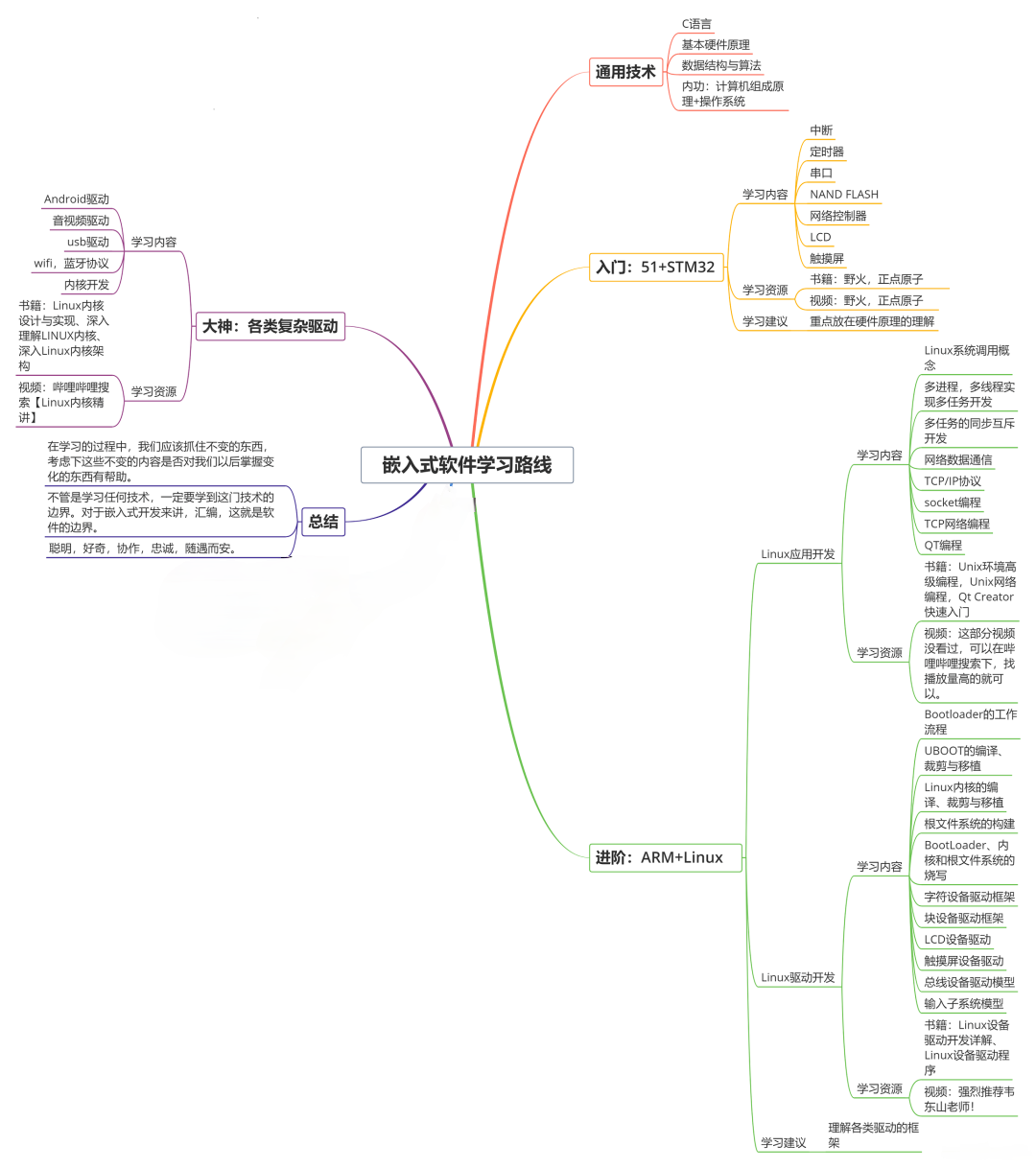

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上物联网嵌入式知识点，真正体系化！

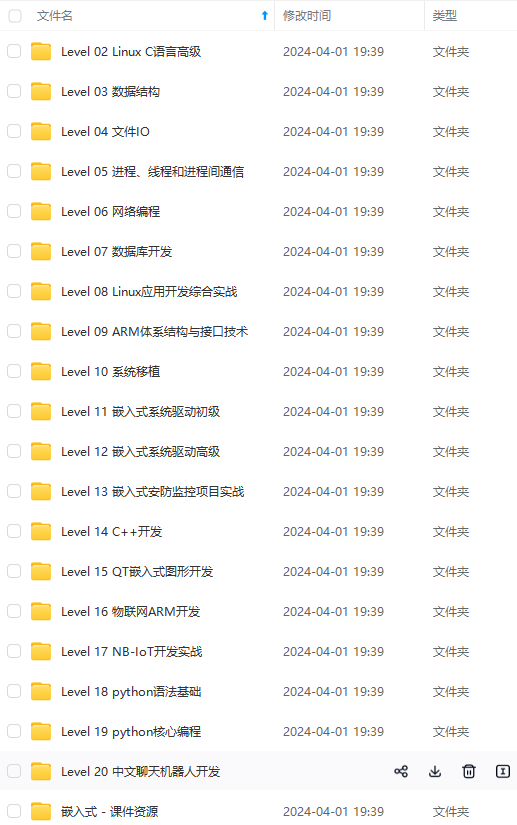

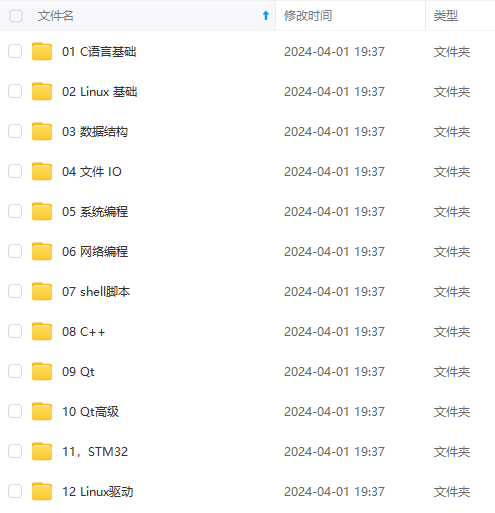

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新

需要这些体系化资料的朋友，可以加我V获取：vip1024c （备注嵌入式）

如果你需要这些资料，可以戳这里获取

这样就完成了两个寄存器8位的交换，上面的0–1表示上升沿、1–0表示下降沿，sdi、 sdo相对于主机而言的。根据以上分析，一个完整的传送周期是16位，即两个字节，因为，首先主机要发送命令过去，然后从机根据主机的名准备数据，主机在下一个8位时钟周期才把数据读回来。

SPI总线是Motorola公司推出的三线同步接口，同步串行3线方式进行通信:一条时钟线SCK，一条数据输入线MOSI，一条数据输出线MISO;用于 CPU与各种外围器件进行全双工、同步串行通讯。

SPI主要特点有:可以同时发出和接收串行数据;可以当作主机或从机工作;提供频率可编程时钟;发送结束中断标志;写冲突保护;总线竞争保护等。

SPI模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性(CPOL)对传输协议没有重大的影响。如果CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。如果 CPHA=0，在串行同步时钟的第一个跳变沿(上升或下降)数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。 SPI主模块和与之通信的外设音时钟相位和极性应该一致。

SPI时序图详解-SPI接口在模式0下输出第一位数据的时刻

SPI接口在模式0下输出第一位数据的时刻

图1

CPOL是用来决定SCK时钟信号空闲时的电平，CPOL＝0，空闲电平为低电平，CPOL＝1时，

空闲电平为高电平。CPHA是用来决定采样时刻的，CPHA=0，在每个周期的第一个时钟沿采样，

CPHA＝1，在每个周期的第二个时钟沿采样。

由于我使用的器件工作在模式0这种时序（CPOL＝0，CPHA＝0），所以将图1简化为图2，

只关注模式0的时序。

图2

我们来关注SCK的第一个时钟周期，在时钟的前沿采样数据（上升沿，第一个时钟沿），

在时钟的后沿输出数据（下降沿，第二个时钟沿）。首先来看主器件，主器件的输出口（MOSI）输出的数据bit1，

在时钟的前沿被从器件采样，那主器件是在何时刻输出bit1的呢？bit1的输出时刻实际上在SCK信号有效以前，

比 SCK的上升沿还要早半个时钟周期。bit1的输出时刻与SSEL信号没有关系。再来看从器件，

主器件的输入口MISO同样是在时钟的前沿采样从器件输出的bit1的，那从器件又是在何时刻输出bit1的呢。

从器件是在SSEL信号有效后，立即输出bit1，尽管此时SCK信号还没有起效。关于上面的主器件

和从器件输出bit1位的时刻，可以从图3、4中得到验证。

图3

注意图3中，CS信号有效后（低电平有效，注意CS下降沿后发生的情况），故意用延时程序

延时了一段时间，之后再向数据寄存器写入了要发送的数据，来观察主器件输出bit1的情况（MOSI）。

可以看出，bit1（值为1）是在SCK信号有效之前的半个时钟周期的时刻开始输出的（与CS信号无关），

到了SCK的第一个时钟周期的上升沿正好被从器件采样。

图4

图4中，注意看CS和MISO信号。我们可以看出，CS信号有效后，从器件立刻输出了bit1（值为1）。

SPI总线协议介绍（接口定义,传输时序）

一、技术性能
SPI接口是Motorola 首先提出的全双工三线同步串行外围接口，采用主从模式（Master Slave）架构；支持多slave模式应用，一般仅支持单Master。
时钟由Master控制，在时钟移位脉冲下，数据按位传输，高位在前，低位在后（MSB first）；SPI接口有2根单向数据线，为全双工通信，目前应用中的数据速率可达几Mbps的水平。
