黑屏问题介绍

常见分析手段

从显示系统入手，软件架构从上到下分层，黑屏问题主要分为应用领域、窗口领域、SF&屏显&底软领域黑屏；分析黑屏问题，首先确认黑屏的是哪个界面(layer)，然后才确认造成该界面黑的原因；而分析手段主要是通过dump数据、Activity生命周期、systrace、截图的raw数据、窗口绘制状态、视频操作等。

SurfaceFlinger

adb shell dumpsys SurfaceFlinger > SurfaceFlinger.txt
确认当前的dump SurfaceFlinger 数据对应黑屏现象的时间点
首先，确认HWC layers合成显示的图层是否为对应黑屏时应该显示的应用图层；接着，核查是否存在焦点图层【focused】（有星号的表示有焦点图层），该图层是否对应所需的显示图层；然后，核对位置【Disp Frame (LTRB)】、大小【Source Crop (LTRB)】、旋转角度【 Frame Rate 】是否正常。

相关代码位置：/frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp 中的dump相关方法，如:dumpHwcLayersMinidumpLocked、dumpAllLocked等。
如果启动某个应用黑屏，而当前SurfaceFlinger.txt的layer不存在该应用的layer，那需要进一步确认显示buffer的数据是否正常。

从上面的SurfaceFlinger.txt dump 数据可以看出，BufferStateLayer表示当前绘图窗口，ContainerLayer是其父容器，不会有绘图buffer，父子是从上到下层次树形成；BufferStateLayer的绘图buffer是activeBuffer，该处可以看出已经完成绘图，而未完成绘图状态：activeBuffer=[ 0x 0: 0,Unknown/None]。

+ BufferStateLayer (com.example.mysystemdialog/com.example.mysystemdialog.MainActivity#117) uid=10117 Region TransparentRegion (this=0 count=0) Region VisibleRegion (this=0 count=1) [ 0, 0, 1440, 2960] Region SurfaceDamageRegion (this=0 count=0) layerStack= 0, z= 0, pos=(0,0), size=(1440,2960), crop=[ 0, 0, 0, 0], cornerRadius=0.000000, isProtected=0, isTrustedOverlay=0, isOpaque=0, invalidate=0, dataspace=Default, defaultPixelFormat=RGBA_8888, backgroundBlurRadius=0, color=(0.000,0.000,0.000,1.000), flags=0x00000100, tr=[0.00, 0.00][0.00, 0.00] parent=9f63fd7 com.example.mysystemdialog/com.example.mysystemdialog.MainActivity#116 zOrderRelativeOf=none activeBuffer=[0x0:0,Unknown/None], tr=[0.00, 0.00][0.00, 0.00] queued-frames=0 metadata={
   dequeueTime:, windowType:1, ownerPID:2202, ownerUID:10117}, cornerRadiusCrop=[0.00, 0.00, 0.00, 0.00], shadowRadius=0.000,

window -a

adb shell dumpsys window -a > window .txt
前面dump sf.txt没有对应的layer显示，那么可以查看dump window的数据，确认对应应用的窗口显示状态。搜索Window #，找到对应的Window。

这里对应的Window为我自己的 应用界面，上面信息描述了该窗口的基本信息，重点需要关注mDrawState=HAS_DRAWN，mDrawState为窗口的绘制状态，HAS_DRAWN表示WMS已经完成该窗口的显示流程。其中，NO_SURFACE、DRAW_PENDING这两个状态表示应用端没有完成对应的surface申请和绘制，此类问题需要应用端查看；COMMIT_DRAW_PENDING、READY_TO_SHOW，表示应用端已经完成绘制并上报状态给WMS，则需要WMS查看显示控制流程。
isOnScreen=true、isVisible=true这两个变量也很重要，确认当前窗口已经是可见，并显示到屏幕上；其他的，如请求宽高、frame大小、位置也可以一一确认。
窗口流程见：WMS窗口相关流程

activity activities

activity containers

adb shell dumpsys activity containers > containers.txt

dumpsys activity activities可以确认当前窗口的层级结构的状态。

activity top

adb shell dumpsys activity -v top > top_activity.txt
当启动应用黑屏，使用raw工具可以确认应用绘制送帧为黑色，也可以找到有问题的acitivity对比dump activity top的View Hierarchy:层级树，对比正常的是否加载。

activity 生命周期，event.log

使用winscope

手机要处于root状态才能使用

• 使用手机自带的winscope
  在手机设置里面，找到开发者选项->快捷设置开发者图块->打开 “ Winscope跟踪 ”
  打开后复现问题，最后再关闭这个开关，就表示抓取完成
  导出文件adb pull /data/misc/wmtrace
  把导出文件在源码路径的android-13.0.0_r6/prebuilts/misc/common/winscope/winscope.html打开即可




• 使用脚本抓取winscope（推荐）
  附链接：winscope-t winscope-u
  下载后，连接手机，直接运行脚本中的./run.sh，或者python3 winscope_proxy.py

  START TRACE： 可以持续dump window和SurfaceFlinger信息，一般适用于闪黑场景，复现之前按下，复现后停止即可。
  DMUP STATE： 相当于就是抓取一次 dumpsys window和dumpsys SurfaceFlinger






其他方法

android trace和backtrace文件的抓取与查看方法

分析步骤

分析方法有很多根据个人习惯分析即可

确认问题现象

dump关键log

adb shell dumpsys SurfaceFlinger > ./dump/SurfaceFlinger.txt adb shell dumpsys window -a > ./dump/window.txt adb shell dumpsys activity activities > ./dump/activities.txt adb shell dumpsys activity -v top > ./dump/top_activity.txt adb shell dumpsys activity containers > ./dump/containers.txt adb shell dumpsys input > ./dump/input.txt

找到问题窗口

可以通过dump的SurfaceFlinger 、window 找到问题窗口

分析dump信息

同样不分先后顺序，按个人习惯即可。

1、SurfaceFlinger

+ Layer (SurfaceView[com.miHoYo.hkrpg/com.mihoyo.combosdk.ComboSDKActivity](BLAST)#7353) uid=10231 Region TransparentRegion (this=0 count=0) Region VisibleRegion (this=0 count=1) [ 0, 0, 3200, 1440] Region SurfaceDamageRegion (this=0 count=0) layerStack= 0, z= 0, pos=(0,0), size=( 0, 0), crop=[ 0, 0, -1, -1], cornerRadius=0.000000, smoothness=0.000000, isProtected=0, isTrustedOverlay=0, isOpaque=1, invalidate=0, dataspace=BT709 sRGB Full range, defaultPixelFormat=RGBA_8888, backgroundBlurRadius=0, color=(-1.000,-1.000,-1.000,1.000), flags=0x00000502, tr=[0.00, 0.00][0.00, 0.00] parent=SurfaceView[com.miHoYo.hkrpg/com.mihoyo.combosdk.ComboSDKActivity]#7352 zOrderRelativeOf=none activeBuffer=[1440x3200:,RGBA_8888], tr=[0.00, 0.00][0.00, 0.00] queued-frames=0 metadata={dequeueTime:729, callingUID:10231}, cornerRadiusCrop=[0.00, 0.00, 0.00, 0.00], shadowRadius=0.000,

Display表示哪块屏幕active，我们看activie的hwc layers，带SurfaceView的图层表示应用显示的内容，常见的视频、游戏等应用都有这个图层，该图层的是否显示主要是看其BufferStateLayer中的activeBuffer、flag
activeBuffer=[ 0x 0: 0,Unknown/None]表示未完成绘图状态，我们这里是activeBuffer=[1440×3200:,RGBA_8888]表示有数据显示
flag为偶数表示图层可见，是奇数表示图层不可见，例如这里的flags=0x00000502表示可见

2、window

如果dump上没有显示绘制状态则可以在日志中搜索：*windowmanager.mDrawState

3、activity

4、生命周期

在event.log中搜索wm_和input_focus查看应用生命周期是否已经走到了onresume，窗口焦点是否正常（Focus entering到了焦点）

5、其他异常log

例如常见的ANR，OOM等

案例

抖音黑屏

查找dump命令的方法

代码路径：frameworks/base/core/java/android/content/Context.java

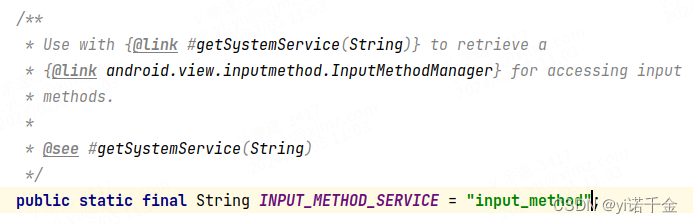

这个代码里面有很多serviceName，比如输入法：

我们可以看到，其实就是通过getSystemService方法中调用的字符常量，我们要dump输入法服务相关的命令就是adb shell dumpsys input_method

void dump(@NonNull PrintWriter pw, @NonNull String prefix) {
    final SimpleDateFormat dataFormat = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS", Locale.US); for (int i = 0; i < mEntries.length; ++i) {
    final Entry entry = mEntries[(i + mNextIndex) % mEntries.length]; if (entry == null) {
