S3C2410A微处理器概述

SAMSUNG公司的S3C2410A芯片是一款16/32位的RISC微处理器芯片，芯片内使用了ARM公司的ARM920T内核，采用了称为AMBA（Advanced Microcontroller Bus Architecture，先进微处理器总线结构）的总线结构。

S3C2410A芯片组成介绍如下：

• ARM920T，内部包含两个协处理器、单独16KB指令Cache和MMU、单独16KB数据Cache和MMU等
• 存储器控制器，产生对SDRAM/Nor Flash/SRAM存储器芯片的控制和片选逻辑
• Nand Flash控制器
• 中断控制器
• LCD控制器，支持STN及TFT液晶显示器
• 带有外部请求引脚的4通道DMA
• 3通道通用异步收发器（UART）,支持红外传输
• 2通道SPI（Serial Peripheral Interface，串行外设接口）
• 1通道多主IIC总线控制器，1通道IIS总线控制器
• MMC/SD/SDIO主控制器
• 2端口USB主控制器，1端口USB设备控制器（Ver 1.1）
• 4通道脉宽调制（PWM）定时器与1通道内部定时器
• 看门狗定时器
• 117位GPIO端口，其中24通道可用作24路外部中断源
• 电源管理，支持NORMAL、SLOW、IDLE和Power_OFF模式
• 8通道10位ADC与触摸屏接口
• 带日历功能的RTC
• 带锁相环（PLL）的片内时钟发生器

S3C2410A微处理器组成

S3C2410A微处理器组成

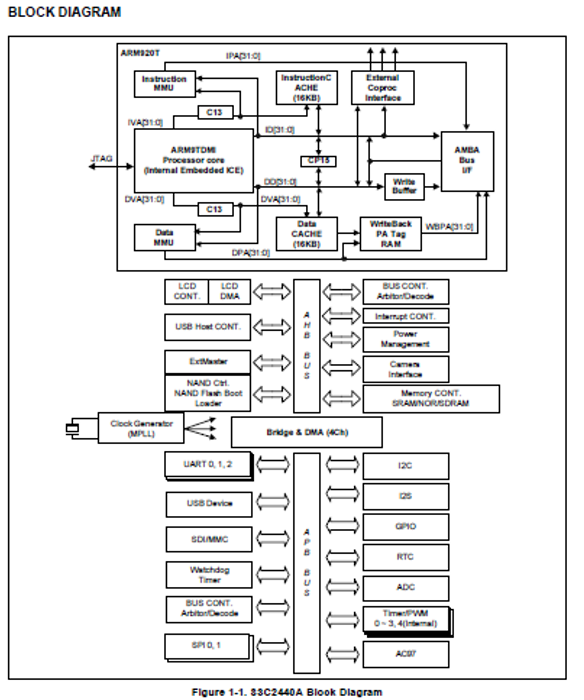

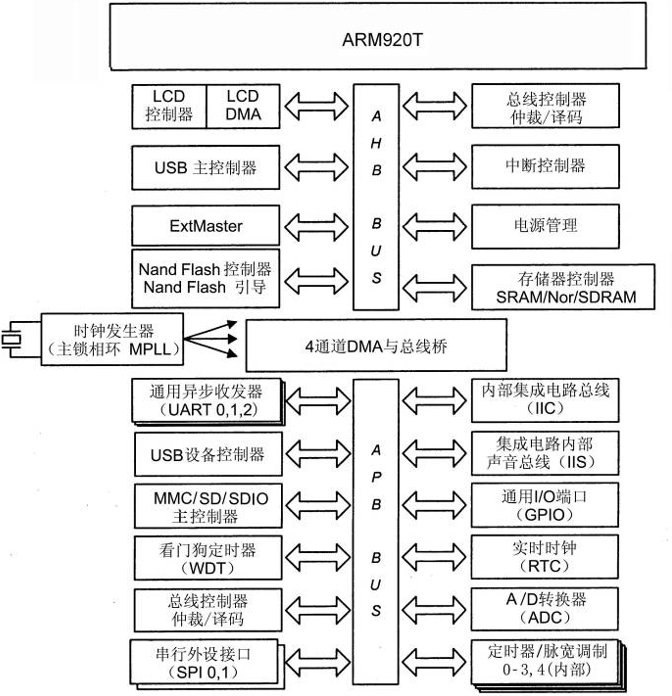

S3C2410A组成框图如图所示：

图中，S3C2410A片内组成可以分为三部分：ARM920T、连接在AHB总线上的控制器，以及连接在APB总线上的控制器或外设。

AHB（Advanced High_performance Bus，先进高性能总线）是一种片上总线，用于连接高时钟频率和高性能的系统模块，支持突发传输、支持流水线操作，也支持单个数据传输，所有的时序都是以单一时钟的前沿为基准操作。

APB（Advanced Peripheral Bus，先进外设总线）也是一种片上总线，为低性能、慢速外设提供了较为简单的接口，不支持流水线操作。

4通道DMA与总线桥支持存储器到存储器、I/O到存储器、存储器到I/O、I/O到I/O的DMA传输；它将AHB/APB的信号转换为合适的形式，以满足连接到APB上设备的要求。桥能够锁存地址、数据及控制信号，同时进行二次译码，选择相应的APB设备。

AHB总线连接的控制器简介

存储器控制器

Nand Flash控制器

中断控制器

LCD控制器

USB主控制器

时钟与电源管理

ExtMaster

对由S3C2410A芯片外部另一个总线主设备提出，并送到S3C2410A的请求控制局部总线的请求，以及S3C2410A的响应，进行管理。

APB总线连接的部件简介

1. 通用异步收发器（UART 0、1、2）
   · 3通道UART，支持基于查询、基于DMA或基于中断方式操作
   · 支持5/6/7/8位串行数据发送/接收（Tx/Rx）
   · 支持外部时钟（UEXTCLK）用于UART操作
   · 可编程的波特率
   · 支持红外通信协议IrDA 1.0





2. 通用I/O端口（GPIO）
   · GPIO端口共有117位，其中24位可用于外部中断请求源
   · 通过编程，可以将各端口的不同位，设置为不同功能


3. 定时器/脉宽调制
   · 4通道16位脉宽调制定时器，1通道16位内部定时器，均支持基于DMA或基于中断方式操作

4. 实时时钟（RTC）
5. 看门狗定时器（WDT）
6. A/D转换器与触摸屏
7. IIC（Intel Integrated Circuit，内部集成电路）总线接口
8. IIS（Intel IC Sound，集成电路内部声音）总线接口
9. SPI（Serial Peripheral Interface，串行外设接口）
10. MMC/SD/SDIO主控制器
11. USB设备控制器

操作电压、频率和封装

1. 操作电压
   • 内核：1.8V，用于S3C2410A-20，最高200MHz
     2.0V，用于S3C2410A-26，最高266MHz

   • 存储器与I/O：3.3V
2. 操作频率
   • 最高到266MHz
3. 芯片封装

3C2410A芯片封装

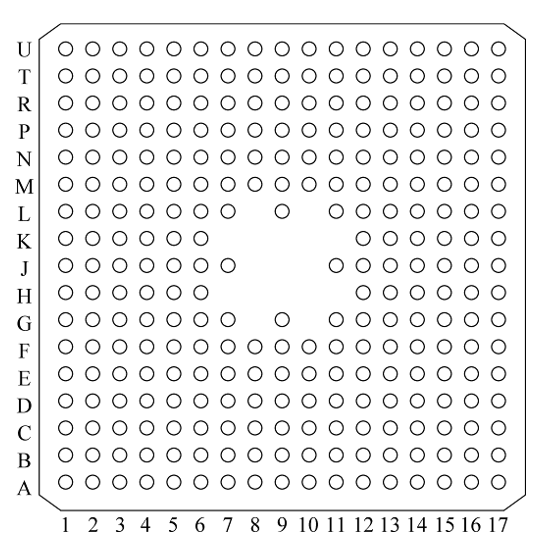

S3C2410A芯片封装形式

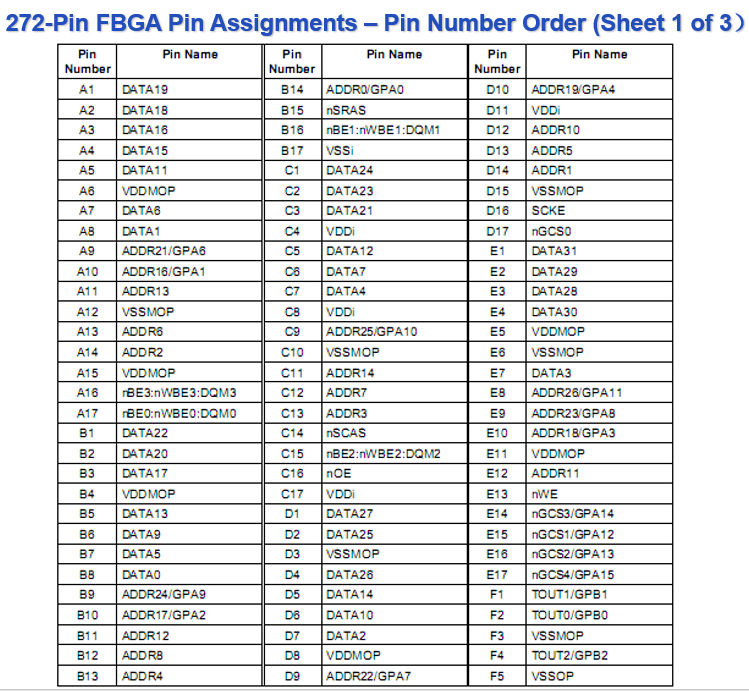

S3C2410A芯片有272个引脚，FBGA封装。

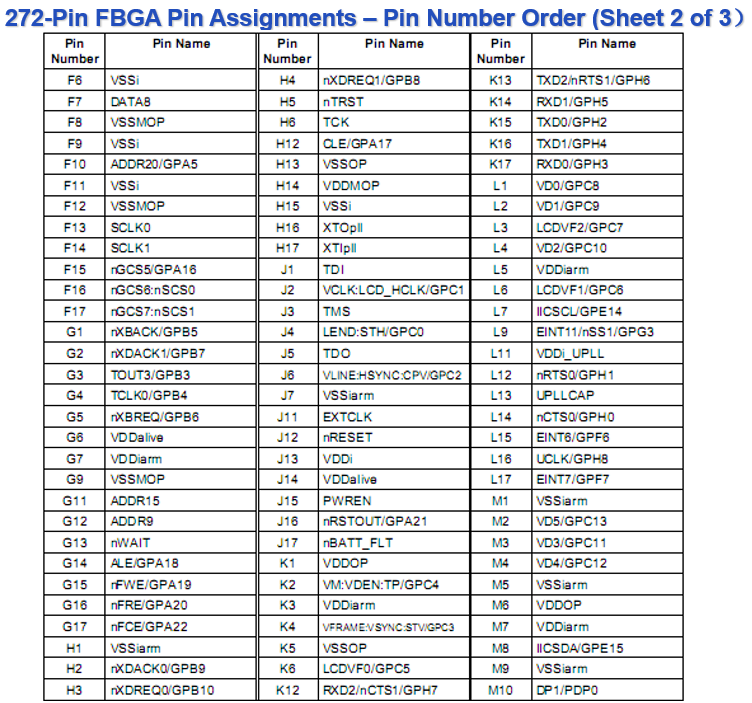

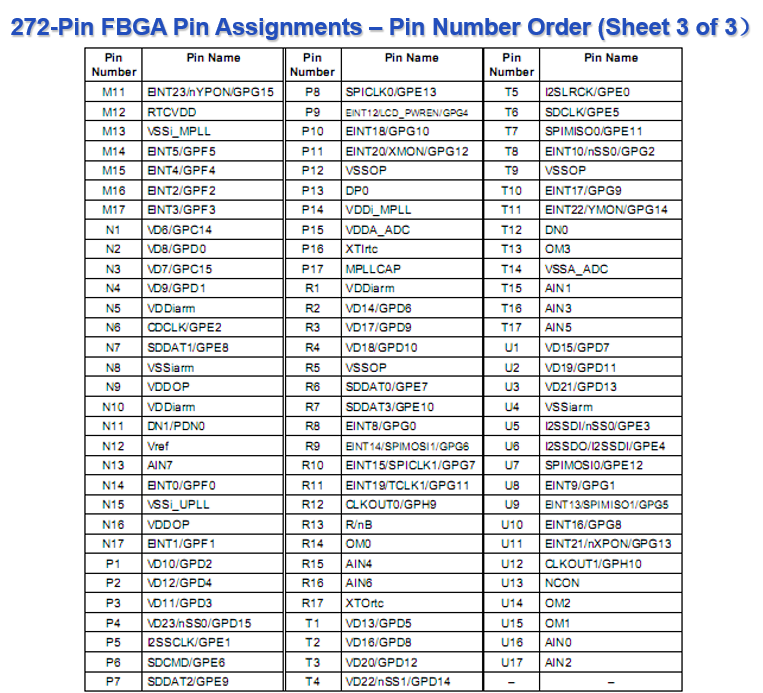

每个引脚所在行、列对应的字母、数字，是分配给该引脚的编号，例如左下引脚为A1，左上引脚为U1。

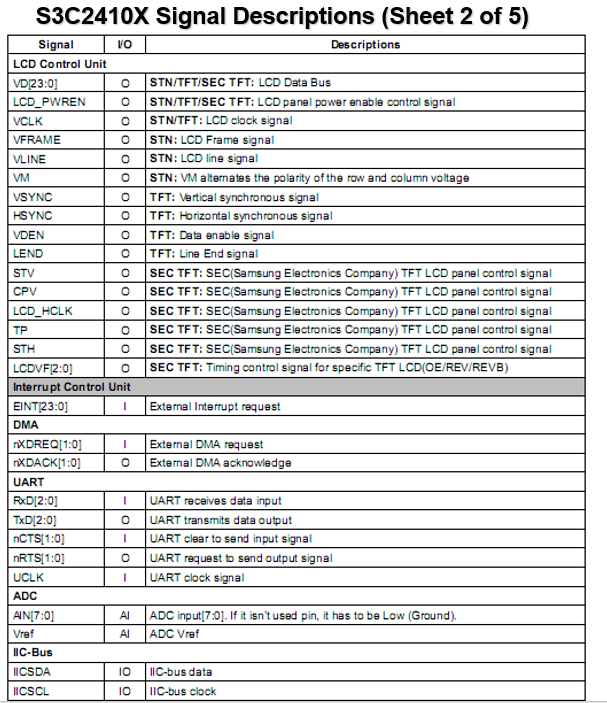

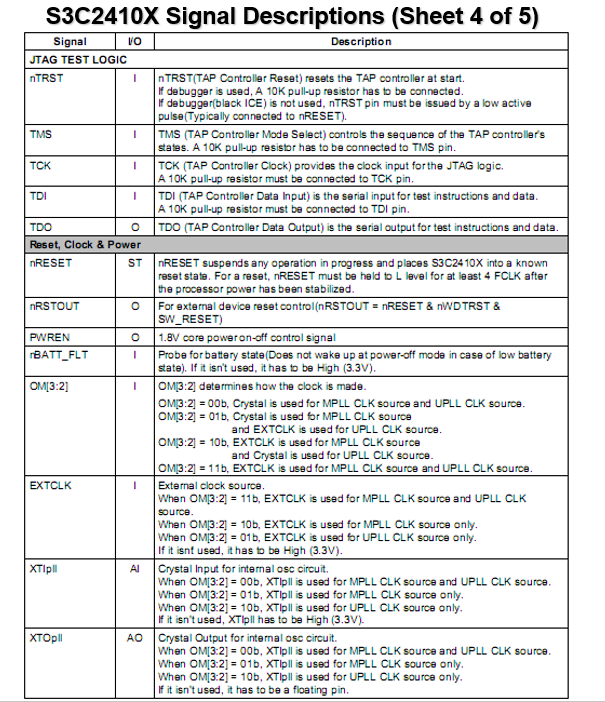

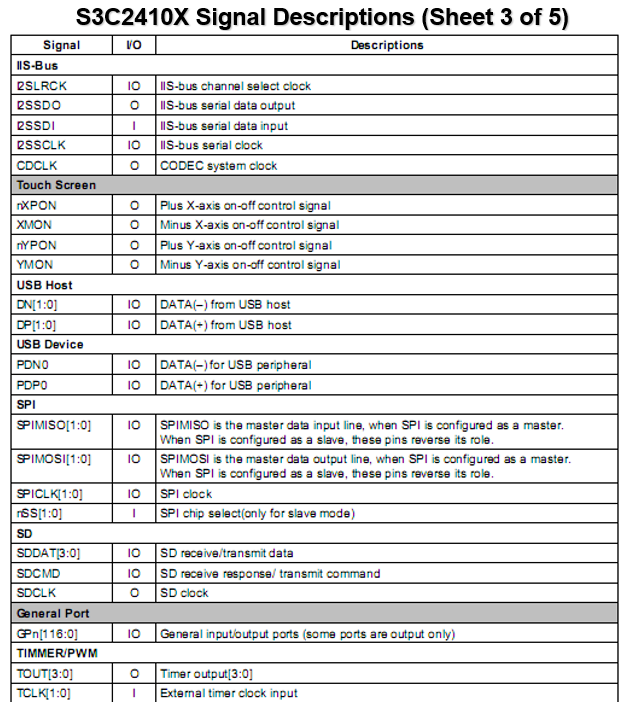

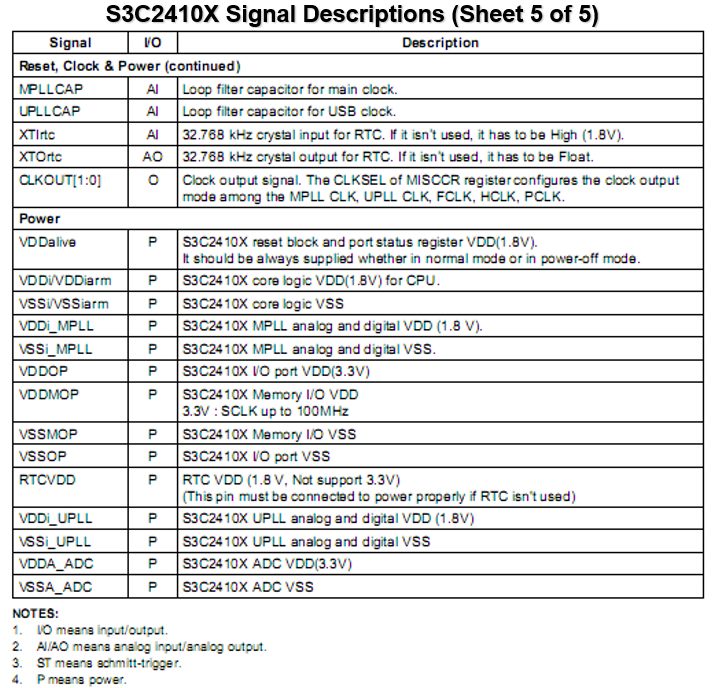

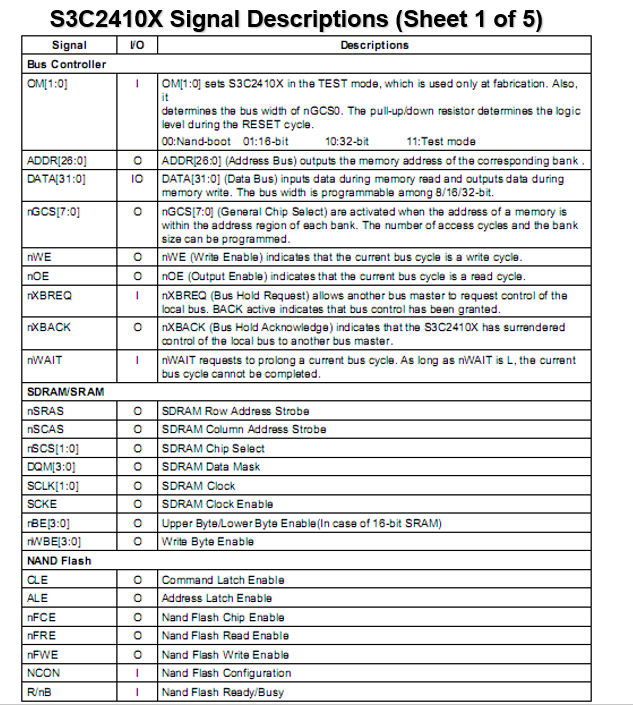

特殊功能寄存器（Special Function Registers，SFR），有时也称特殊寄存器或专用寄存器。占用存储器空间地址为0x~0x5FFFFFFF的一片区域，称为SFR Area（特殊功能寄存器区域），这些寄存器均在S3C2410A芯片内部，它们的含义和功能在第5章~第13章中分别讲述。

3C2440简介

S3C2440A以 ARM920T为核心，采用0.13um CMOS标准单元和存储器编译器开发。

S3C2440A的CPU内核ARM920T是一高性能的32位RISC处理器，内部实现了MMU，AMBA总线，和哈佛缓存架构与独立的16KB指令和16KB数据高速缓存。

它的低功耗，简单，优雅和全静态设计特别适合于成本和功耗敏感的应用。

参考文献：

孟祥莲．嵌入式系统原理及应用教程（第2版）[M]．北京：清华大学出版社，2017.
