理论解读

CRC应用

CRC即循环冗余校验码（Cyclic Redundancy Check）：是数据通信领域中最常用的一种查错校验码，其特征是信息字段和校验字段的长度可以任意选定。循环冗余检查（CRC）是一种数据传输检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面，接收设备也执行类似的算法，以保证数据传输的正确性和完整性。

CRC算法参数解读

• NAME：参数模型名称。
• WIDTH：宽度，即CRC比特数。
• POLY：生成项的简写，以16进制表示。例如：CRC-32即是0x04C11DB7，忽略了最高位的”1″，即完整的生成项是0x104C11DB7。
• INIT：这是算法开始时寄存器（crc）的初始化预置值，十六进制表示。
• REFIN：待测数据的每个字节是否按位反转，True或False。
• REFOUT：在计算后之后，异或输出之前，整个数据是否按位反转，True或False。
• XOROUT：计算结果与此参数异或后得到最终的CRC值。

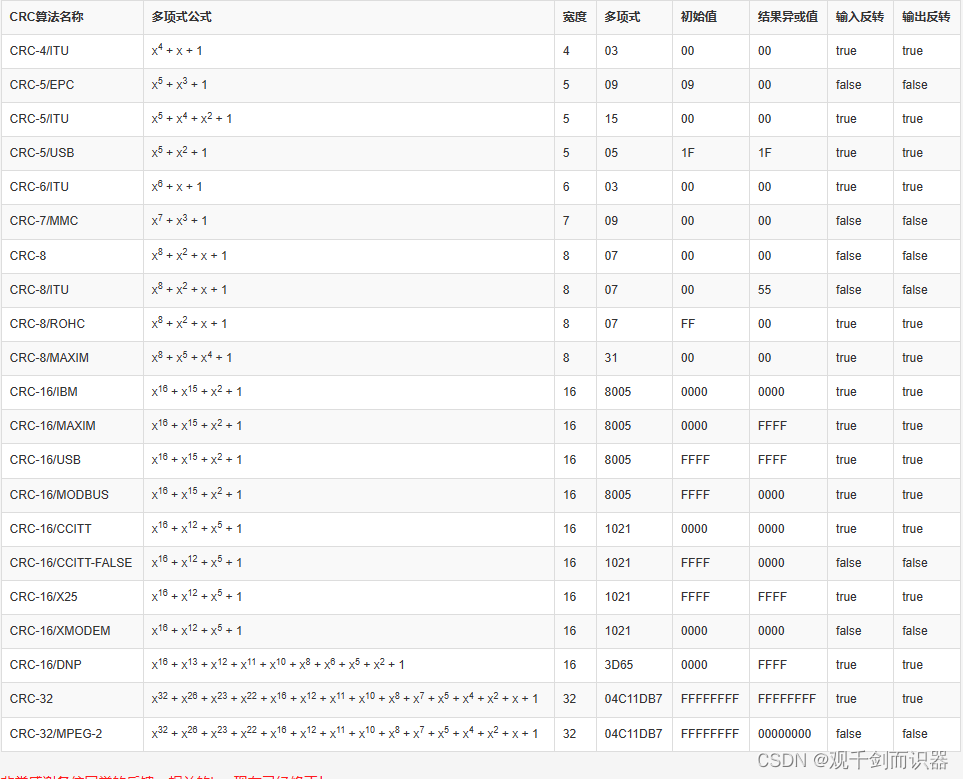

常见CRC参数模型

设计实战

校招编程题

（2021乐鑫科技数字IC提前批代码编程）

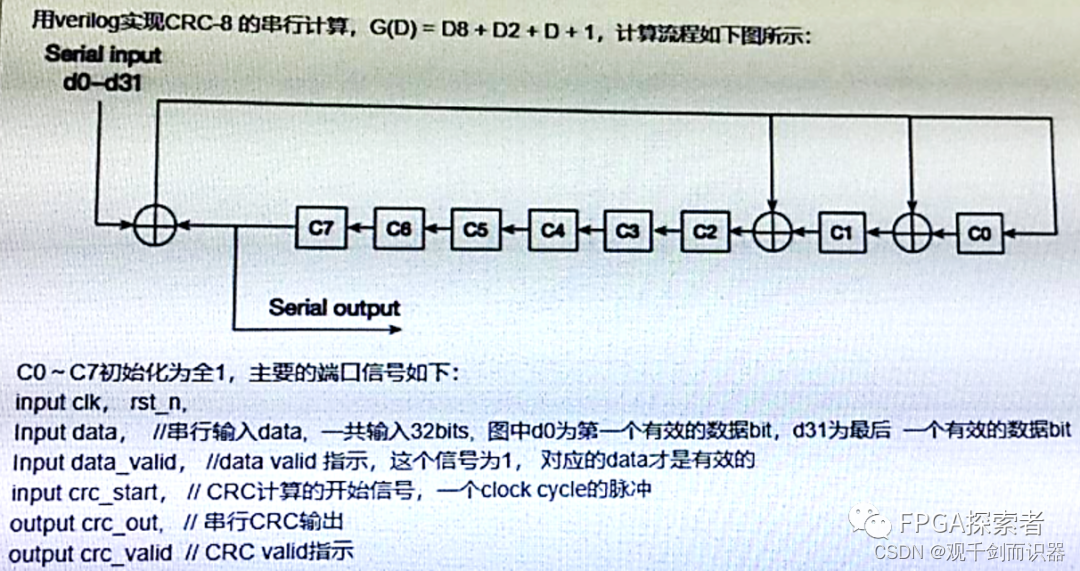

• 用Verilog实现CRC-8的串行计算，G(D)=D8+D2+D+1，计算流程如下图所示：



分类

串行输入、并行计算、串行输出

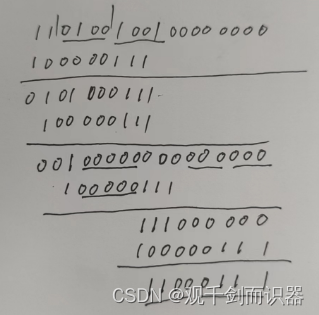

• 手算
  CRC校验码就是两个数相除的余数，而且余数位数要正好比除数少一位，即使MSB为0。
  对于数据11’0100’10 01，指定多项式为x8+x2+x+1，则除数为1_0000_0111。首先要将数据左移8bit(校验码的位数)

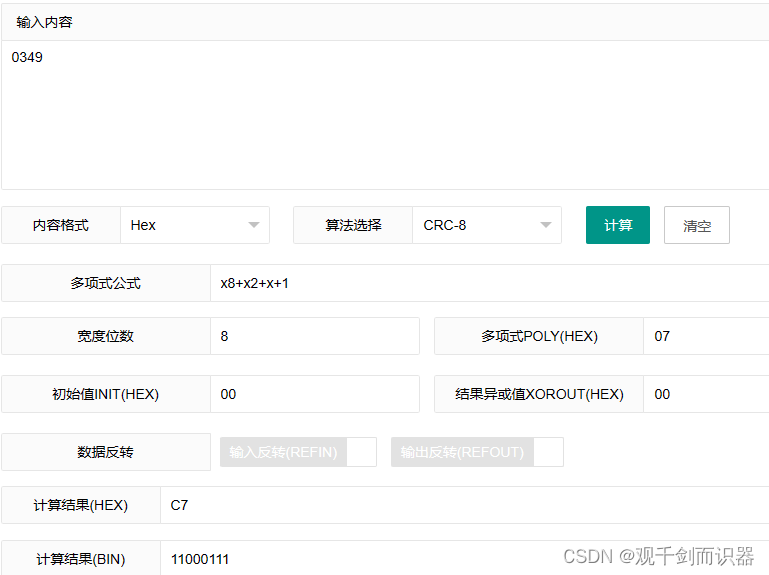

• 计算器


• 代码

module crc_8( input clk, input rst, input data_in, input data_valid, input crc_start, output reg crc_out, output reg crc_valid ); reg [7:0] lfsr_q; reg [7:0] lfsr_c; always @(*)begin lfsr_c[0] = lfsr_q[7] ^ data_in; lfsr_c[1] = lfsr_q[0] ^ lfsr_q[7] ^ data_in; lfsr_c[2] = lfsr_q[1] ^ lfsr_q[7] ^ data_in; lfsr_c[3] = lfsr_q[2]; lfsr_c[4] = lfsr_q[3]; lfsr_c[5] = lfsr_q[4]; lfsr_c[6] = lfsr_q[5]; lfsr_c[7] = lfsr_q[6]; end always @ (posedge clk)begin if(rst) begin lfsr_q <= {
   8{
   1'b0}}; end else begin lfsr_q <= data_valid ? lfsr_c : lfsr_q; end end reg [2:0] count; always @ (posedge clk) begin if(rst) begin crc_out <= 0; count <= 0; end else begin if(data_valid) begin crc_out <= data_in; crc_valid <= 1'b0; end else if(crc_start)begin count <= count + 1'b1; crc_out <= lfsr_q[7-count]; crc_valid <= 1'b1; end else begin crc_valid <= 1'b0; end end end endmodule

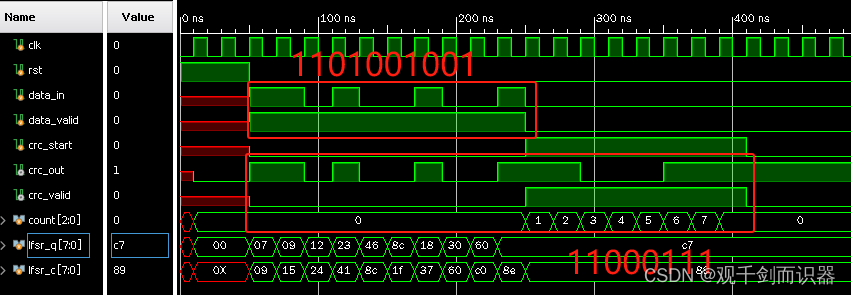

• 仿真结果





串行计算、串行输出（线性移位寄存器）

• 代码

module CRC_8( input clk, input rst, input data_in, input data_valid, input crc_start, output reg crc_out, output reg crc_valid ); reg [7:0] crc_reg; always @ (posedge clk)begin if(rst) begin crc_reg <= 8'h00; end else begin if(data_valid) begin crc_reg <= next_crc(data_in, crc_reg); end end end reg [2:0] count; always @ (posedge clk)begin if(rst) begin crc_out <= 0; count <= 0; end else begin if(data_valid) begin crc_out <= data_in; crc_valid <= 1'b0; end else if(crc_start)begin count <= count + 1'b1; crc_out <= crc_reg[7-count]; crc_valid <= 1'b1; end else begin crc_valid <= 1'b0; end end end function [7:0] next_crc; input data_in; input [7:0] current_crc; begin next_crc = {
   current_crc[6:0],1'b0} ^ ({
   8{
   current_crc[7]^data_in}} & (8'h07)); end endfunction endmodule

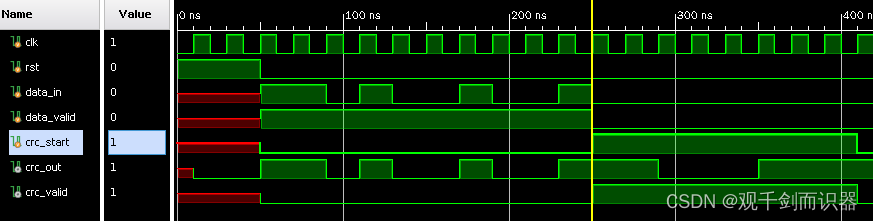

• 结果

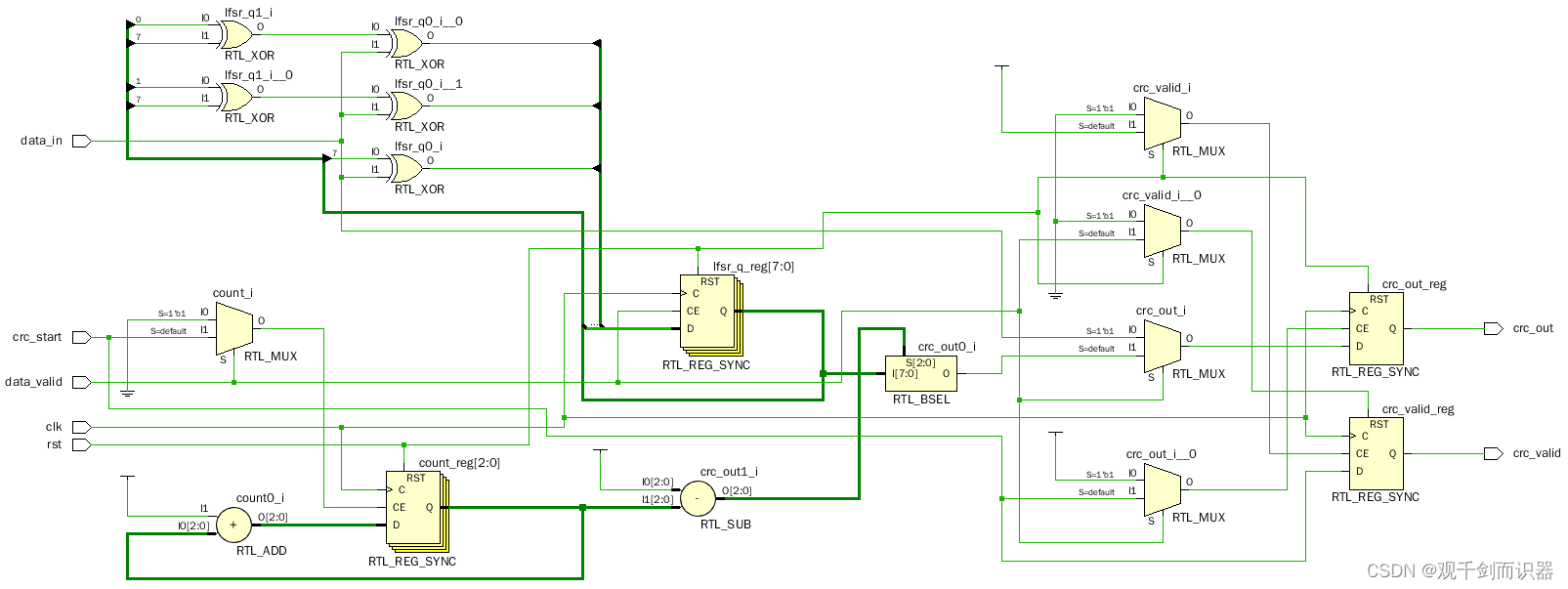

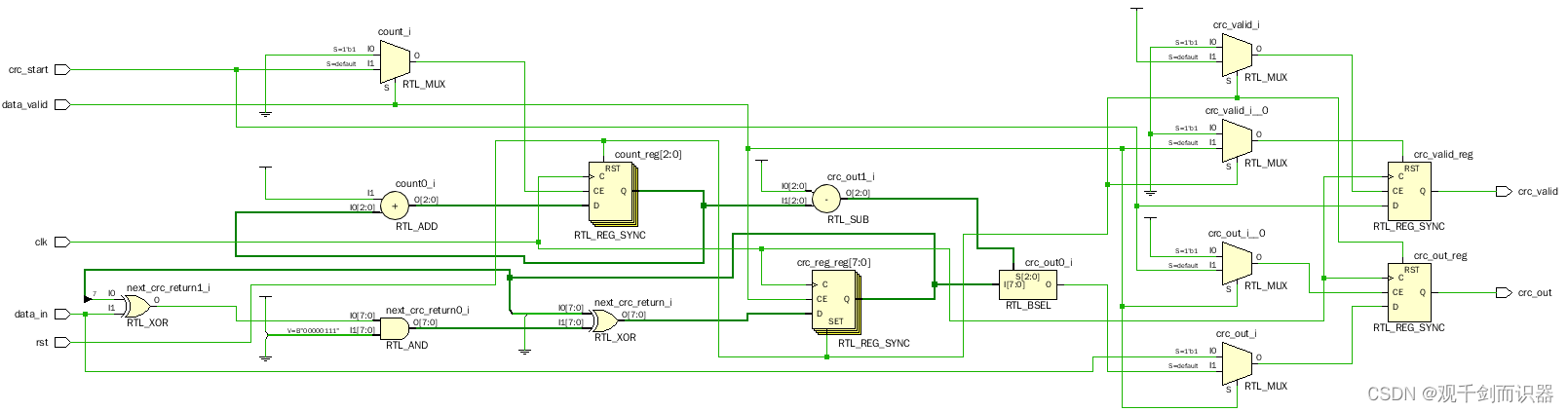

• 原理图



LSFR线性移位寄存器（并转串）(并行计算)

• 背景知识

首先得了解LFSR，线性反馈移位寄存器简称LFSR，用于产生可重复的伪随机序列，也可用来实现CRC校验。LFSR主要由触发器(寄存器)、异或门以及反馈线路组成。

通常推荐伽罗瓦LFSR，如图所示，对于二进制来说，gn 到g0的各个系数表示这条支路是否存在，1为存在，0则不存在。各个寄存器储存着上一次CRC校验运算的结果，寄存器的输出即为CRC的值。

• 代码

//CRC=x16+x12+x5+x0 module CRC_GenSerial( input clk, input rst_n, output reg [15:0] crc ); reg [31:θ] data_parallel; reg data_serial; reg [5:0] cnt; parameter source_data=32'h96E32077; //并转串 always@(posedge clk or negedge rst_n) begin if(!rst_n)begin cnt <= 0; data_parallel <= source_data; data_serial <= 0; end else if(cnt<32) begin cnt<=cnt+1; data_serial <= data_parallel[31]; data_parallel <= data_parallel<<1; end else begin cnt<=33; data_serial <= 0; data_parallel <= 0; end end always @(posedge clk or negedge rst_n)begin if(!rst_n)begin crc<=0; end else if(cnt<=32)begin crc[D] <= crc[15]^data_serial; crc[4:1] <= crc[3:0]; crc[5] <= crc[4]^crc[15]^data_serial; crc[11:6] <= crc[10:5]; crc[12] <= crc[11]^crc[15]^data_serial; crc[15:13] <= crc[14:12]; end else begin crc<=crc; end end endmodule

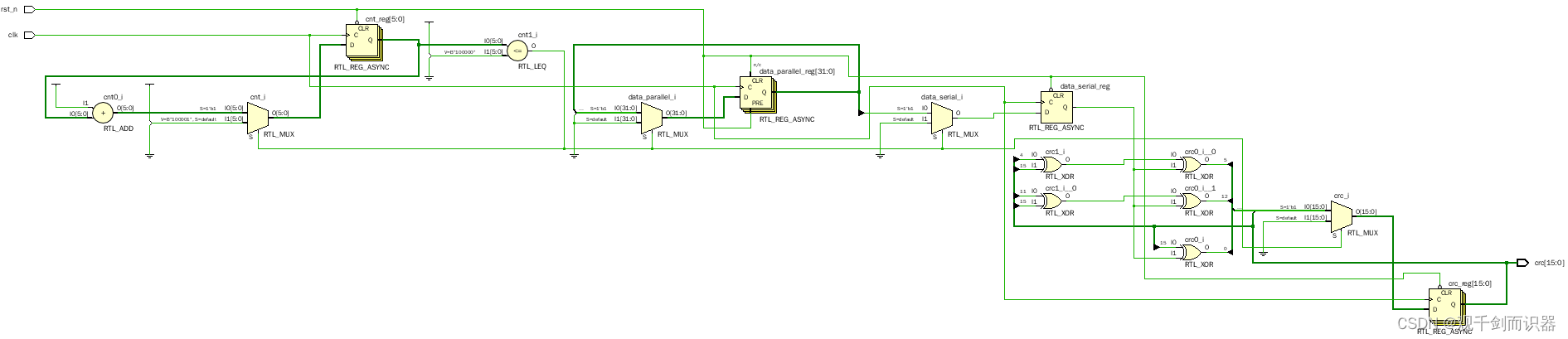

• 原理图

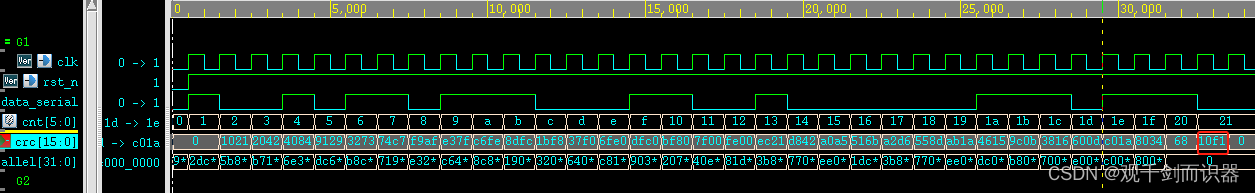

• 代码仿真

USB3 EMI设计

• 目的:用于电磁干扰（Electro-Magnetic Interference，EMI）抑制的 LSFR（线性反馈移位寄存器）多项式在标准中具体用于生成扰码（scrambling）。扰码的目的是为了均匀频谱，减少在固定频率上的辐射，从而降低电磁干扰。
• 具体实现:用于数据扰码的 LSFR 多项式是一个特定的序列，它用于生成伪随机二进制序列，这个序列与传输的数据进行异或操作，以实现数据的扰动。这种扰码有助于减少信号的周期性，从而降低对周围设备的电磁干扰。
• 多项式:$$G(X)=x^{16}+x^5+x^4+x^3+1$$

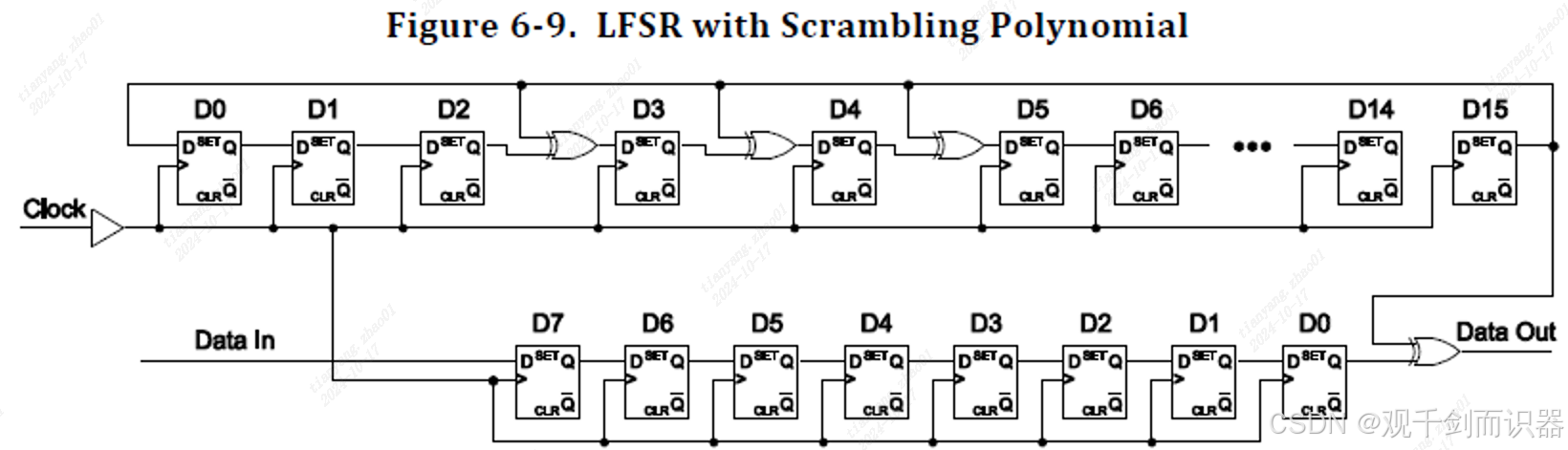

• 原理图
  –


模二除

• 背景知识
  CRC校验中的运算不是普通的运算，称为“模2运算”

• 模2加法和减法都是异或运算，例子如下：
  1010+0110=1100，1010-0110=1100

• 模2乘法的定义：

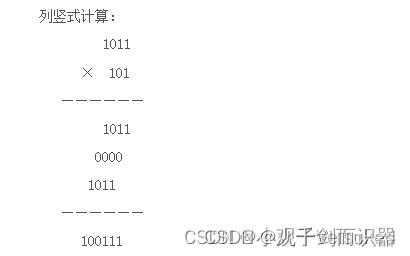

  0×0=0，0×1=0，1×0=0，1×1=1。 1011×101=其中横线之间的累加过程，采用的是2进制加法，不进位。

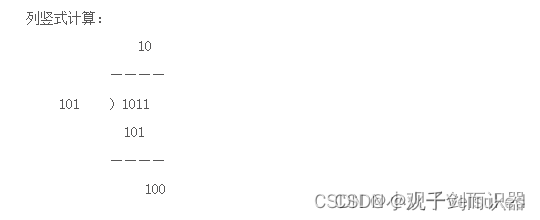

• 模2除法，其实也是异或运算： 0/1=0，1/1=1。 1011/101=10，余数为100（补了2个0）。


• 代码

module CRC_Gen( input clk, input rst_n, input [7:0] data, input data_valid, output reg [15:0] crc ); reg [23:0] temp=0; parameter polynomial=17b1_8001_0060_0810_0081; always @(posedge clk or negedge rst_n)begin if(!rst_n)begin crc <= 0; temp <= {
   data,16'b0};//复位时，将初始数据放入寄存器 end else if(data valid)begin if(temp[23]) temp[23:7] <= temp[23:7] ^ polynomial; else if(temp[22]) temp[22:6] <= temp[22:6] ^ polynomial; else if(temp[21]) temp[21:5i <= temp[21:5i ^ polynomial; else if(temp[20]) temp[20:4j <= temp[20:4] ^ polynomial; else if(temp[19]) temp[19:3] <= temp[19:3i ^ polynomial; else if(temp[18]) temp[18:2] <= temp[18:2] ^ polynomial; else if(temp[17]) temp[17:1j <= temp[17:1] ^ polynomial; else if(temp[16]) temp[16:oj <= temp[16:0] ^ polynomial; else begin crc<=temp[15:0]; end end endmodule

总结——串行、并行计算的本质

在第一段代码中，LFSR（线性反馈移位寄存器）的计算是在 always @(*) 块内部进行的。这里使用了组合逻辑的方式，并不受时钟信号的影响，因此是在数据信号变化时立即触发的，是并行计算的。每次数据信号 data_in 变化时，都会立即计算出 lfsr_c 寄存器的值，不需要等待时钟信号的上升沿。因此，LFSR 寄存器的更新是在数据信号变化时立即完成的，是并行计算的。

在第二段代码中，next_crc 函数是在 always @(posedge clk) 块内部被调用的，因此它的计算是在时钟的上升沿触发时进行的，这导致了计算是串行执行的。每个时钟周期，next_crc 函数都会被调用一次，并且在时钟的边沿执行。因此，整个 CRC 寄存器的更新是在时钟周期内完成的，是串行计算的。

从异或门调用的个数来看，串行计算要少得多
