深度学习（五） 生成对抗网络入门与实践

大家好，欢迎来到IT知识分享网。

目录

一. 生成对抗网络基本概念

1. 发展背景

2. 核心思想

二. 训练过程

三. 黑白图像着色问题实践

1. 问题背景

2. 颜色空间

（1）RGB颜色空间

（2）YUV颜色空间

（3）Lab颜色空间

3. 实验设计思路 （条件-生成对抗网络）

（1）数据集

（2） 模型结构

4. 代码实现

（1）工具方法 util.py

（2）数据集 data.py

（3）网络模型 net.py

（4）网络训练模块 train.py

（5）网络测试模块 test.py

5. 测试结果

一. 生成对抗网络基本概念

1. 发展背景

        自然界中人类的特性可以概括两大特殊能力，分别是认识和创造。那么在深度学习-神经网络中，我们之前所学习的全连接神经网络、卷积神经网络等，它们都有一个共同的特点就是只实现了认识的功能，或者说是分类。那么如何让网络能够具有创造力，能根据我们的需求去自主地创造呢？换句话说，我们想让一直当评委/裁判的神经网络，现在能够自己上台去表演。这就是生成对抗网络的由来。

        生成式对抗网络（GAN, Generative Adversarial Networks ）是一种深度学习模型，它在2014年由Ian Goodfellow首次提出，该模型通过框架中（至少）两个模块：生成模块（Generative Model）和判别模块（Discriminative Model）的互相博弈学习产生相当好的输出。随后几年里，GAN飞速发展，产生了广泛的应用。并衍生出了很多流行的模型变种，比如DCGAN、C-GAN、WGAN、pix2pix等等。

2. 核心思想

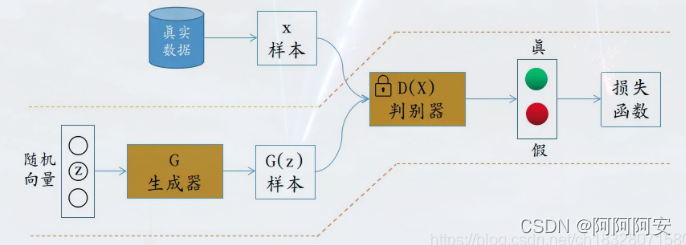

        GAN主要由生成器模型G和判别器模型D两大模块组成，原始 GAN 理论中，并不要求 G 和 D 都是神经网络，只需要是能拟合相应生成和判别的函数即可。但实用中一般均使用不同结构的深度神经网络作为 G 和 D 。其中：

• 生成器模型G：生成器是用来创造样本的。其输入一些随机噪声，通过生成网络输出我们需要的样本数据（二维图像数据等）
• 判别器模型D：判别器是用来识别真假的。其输入生成器生成的样本和真实样本，通过判别网络输出对样本数据的真假分类判别（二分类）。

        GAN受博弈论中的零和博弈启发，将生成问题视作判别器和生成器这两个网络的对抗和博弈：生成器从给定噪声中（一般是指均匀分布或者正态分布）产生合成数据，判别器分辨生成器的的输出和真实数据。前者试图产生更接近真实的数据，相应地，后者试图更完美地分辨真实数据与生成数据。由此，两个网络在对抗中进步，在进步后继续对抗，由生成式网络得的数据也就越来越完美，逼近真实数据，从而可以生成想要得到的数据（图片、序列、视频等），二者在不断的对抗中逐步到达一种纳什均衡状态。

        通俗点来说：假如你（G）是一个初级绘画师，你想提高你的绘画能力达到世界大师的水平。但是只靠你自己是无法成功的，所以你叫来了你的朋友（D）帮助你。你们训练的方式就是：你不断创作绘画作品，然后将你的绘画作品和世界大师的作品一起交给你的朋友鉴赏，然后你的朋友来分辨哪一个是你画的，哪一个是大师的。

• 对于你来说：每次朋友鉴赏完成后，告诉你他的分辨结果。然后你根据结果不断改进自己不足的地方。目的就是不断提高自己的水平，让你朋友分辨不出来哪一个是你画的哪一个是大师的。
• 对于你朋友来说：每次你创作完成之后，要对你的进步负责。他都要尽可能正确的将大师作品和你画的作品区分开来，提高自己的鉴赏水平。

        在你们两个不断地博弈对抗的过程中，你的绘画水平不断提高，甚至能达到以假乱真的效果。而你的朋友的鉴赏水平不断提高，甚至真画假画一眼便知。你们两个在对抗中一起成长，达到平衡。

二. 训练过程

• 初始化生成器G和判别器D两个网络的初始参数。
• 固定生成器G的网络参数，从训练集抽取一个batch，生成器输入定义的随机噪声分布生成n个输出样本。
• 将真实训练样本数据与生成器输出样本数据拼接为判别器输入，并给以label真（1）和假（0），训练辨别器D，使其尽可能区分输入样本的真假。
• 这样循环训练更新k次判别器D之后，固定判别器参数。从训练集抽取一个batch，生成器输入定义的随机噪声分布生成n个输出样本。
• 将真实训练样本数据与生成器输出样本数据拼接为判别器输入，并给以label全真（1），训练辨别器D，使生成器输出的数据尽可能的真实，辨别器尽可能区分不了真假。
• 多轮这样的更新迭代后，理想状态下，最终辨别器D无法区分图片到底是来自真实的训练样本集合，还是来自生成器G生成的样本即可，此时辨别的概率为0.5，完成训练。或者达到相应的训练轮数阈值。

三. 黑白图像着色问题实践

1. 问题背景

        黑白图像的彩色化问题一直以来都是研究的热点，该问题旨在输入黑白图像，输出着色彩色化后的彩色图像。对于此问题可以看作是一个色彩生成问题，我们可以借助GAN网络来进行解决。

2. 颜色空间

        自然界中人们对于颜色的感受可以量化为色调、饱和度和亮度，其中色调表示颜色纯色的属性，比如红橙黄绿青蓝紫。饱和度表示色彩的鲜艳程度，纯色光越多饱和度越高，比如颜色的浓淡深浅。亮度描述颜色的明暗程度，可划分为黑灰白三个层次。颜色常用的量化定义分为三种类型，分别是RGB空间、YUV空间、Lab空间，三种颜色空间的说明如下：

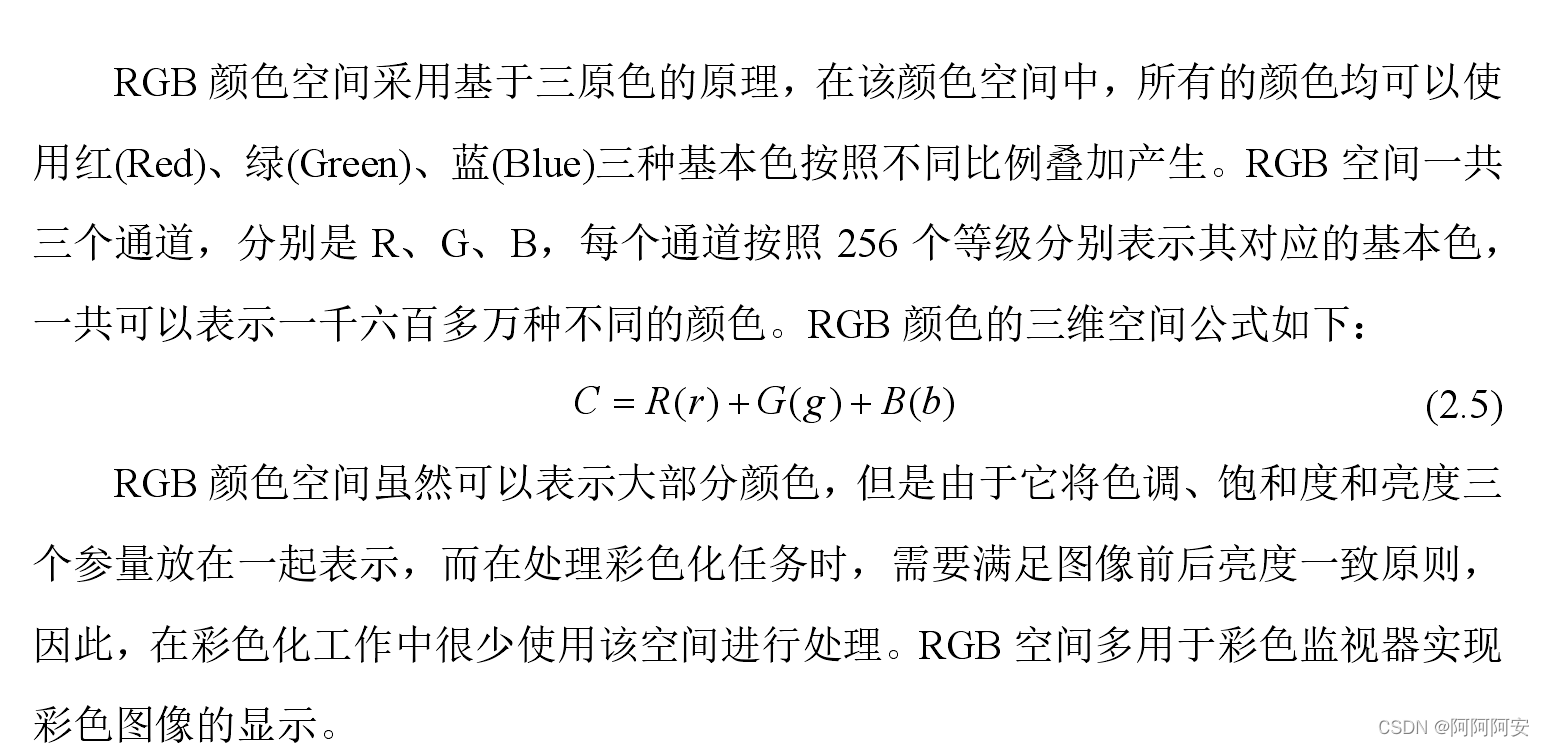

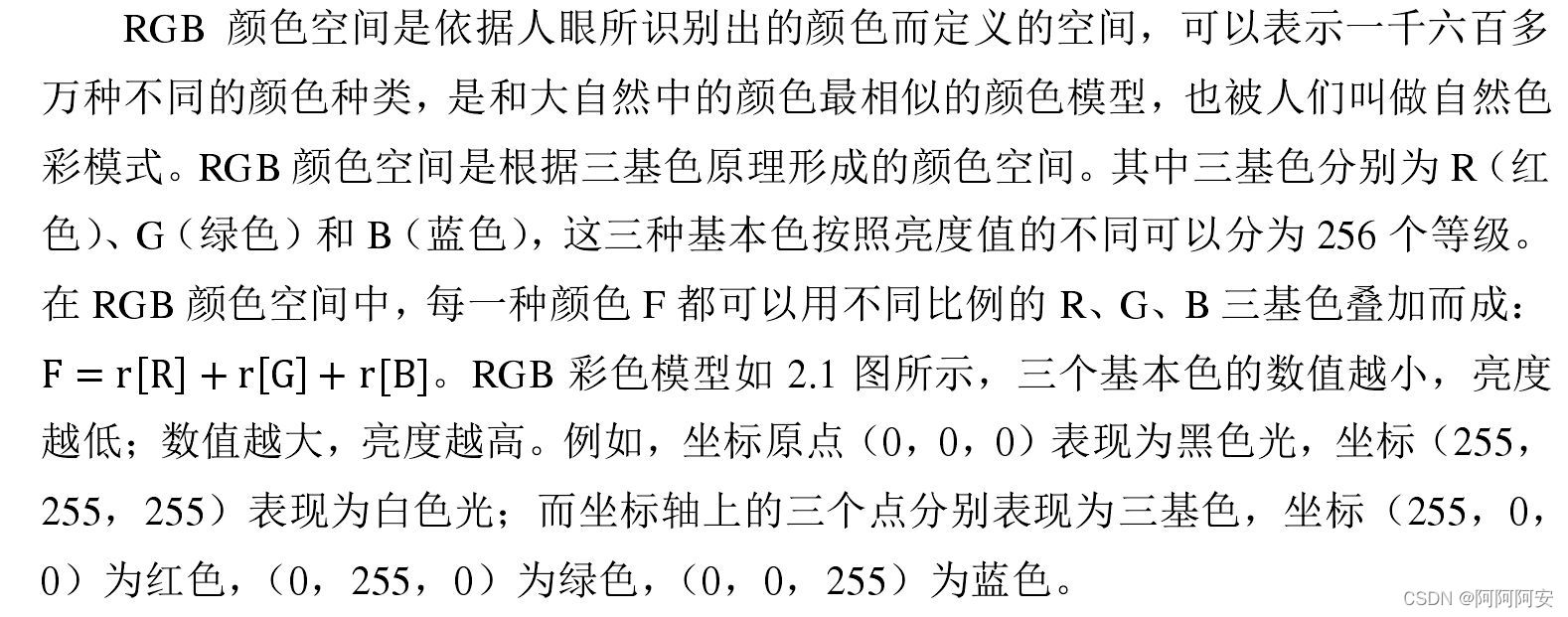

（1）RGB颜色空间

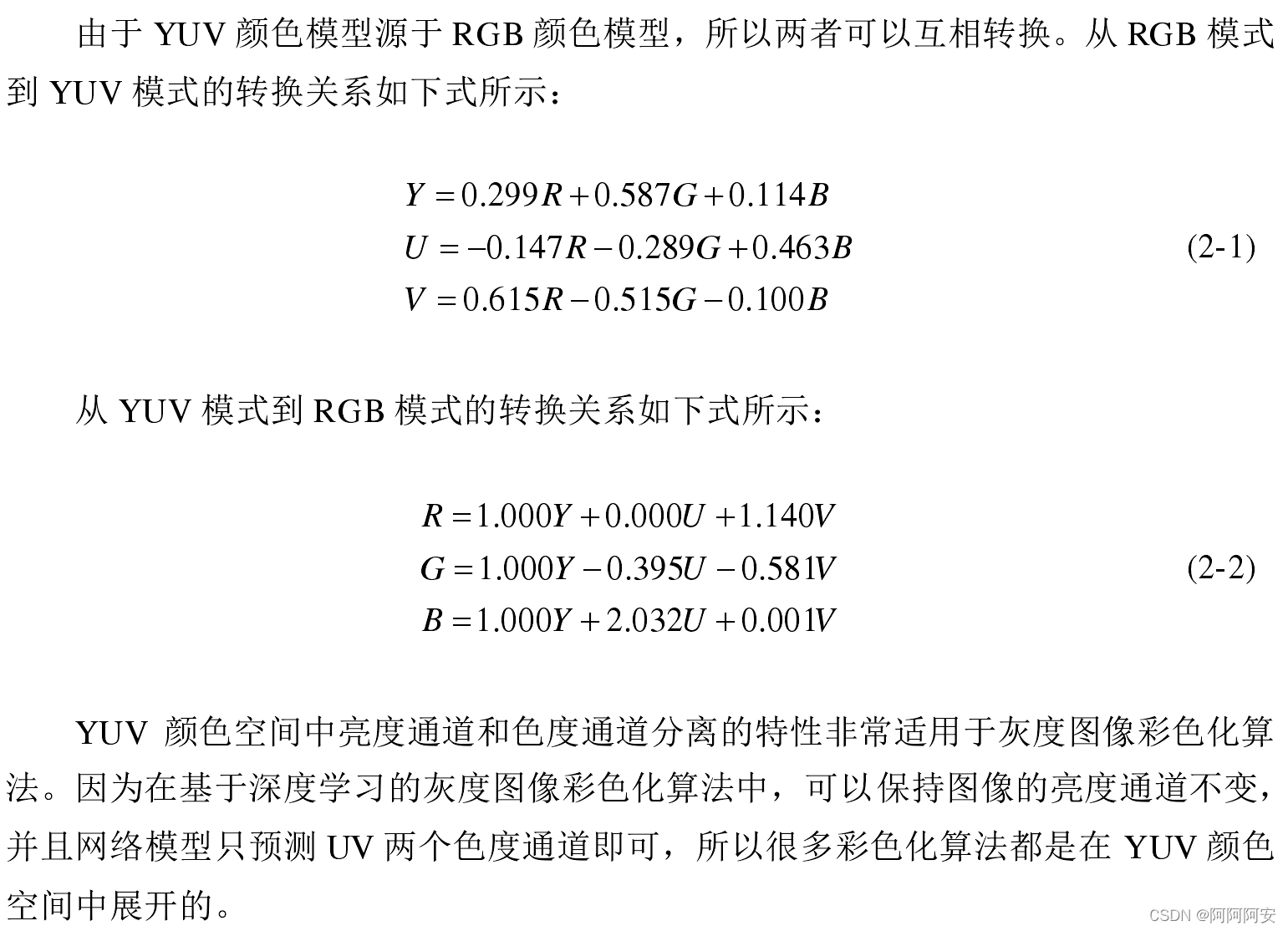

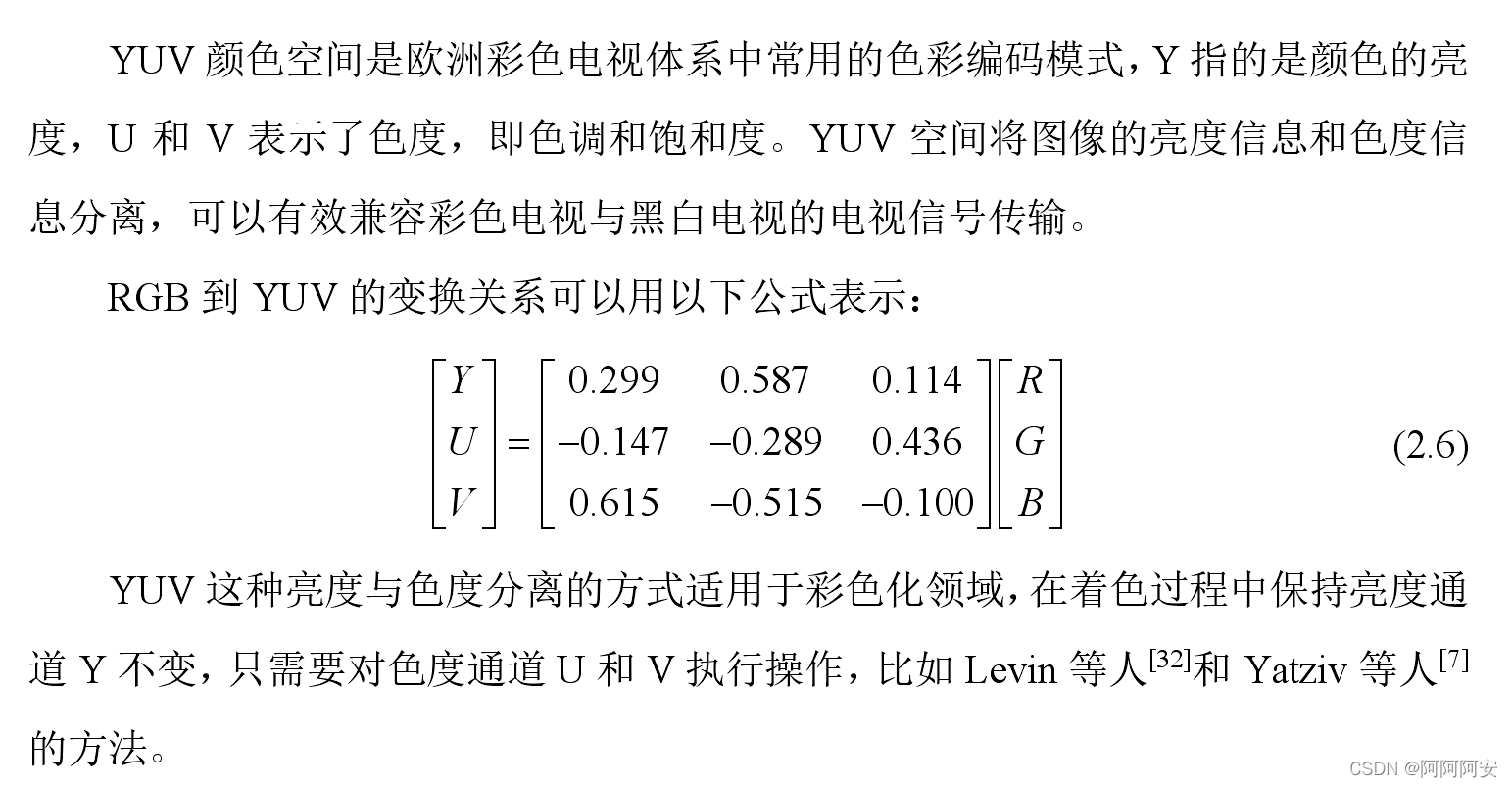

（2）YUV颜色空间

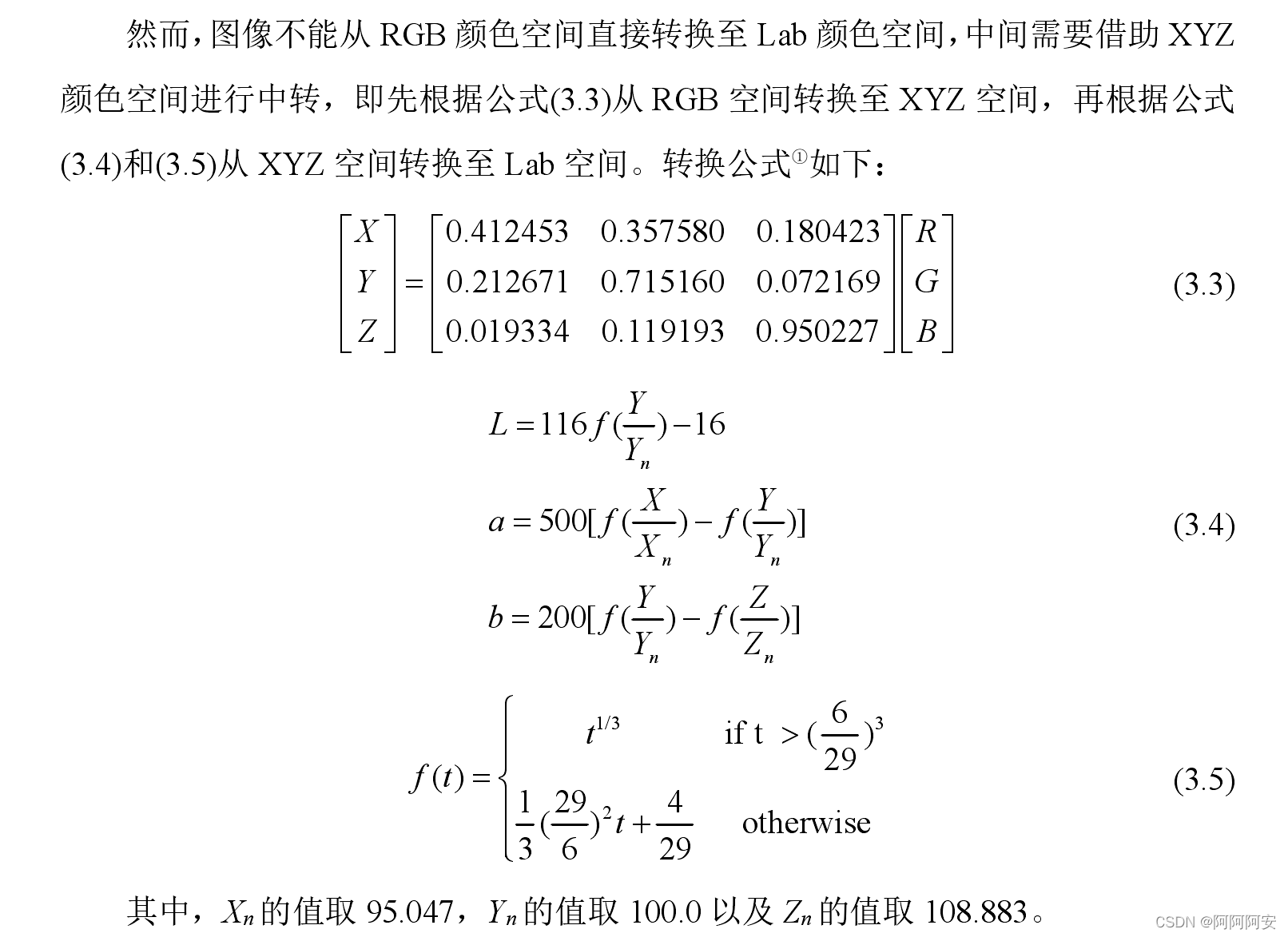

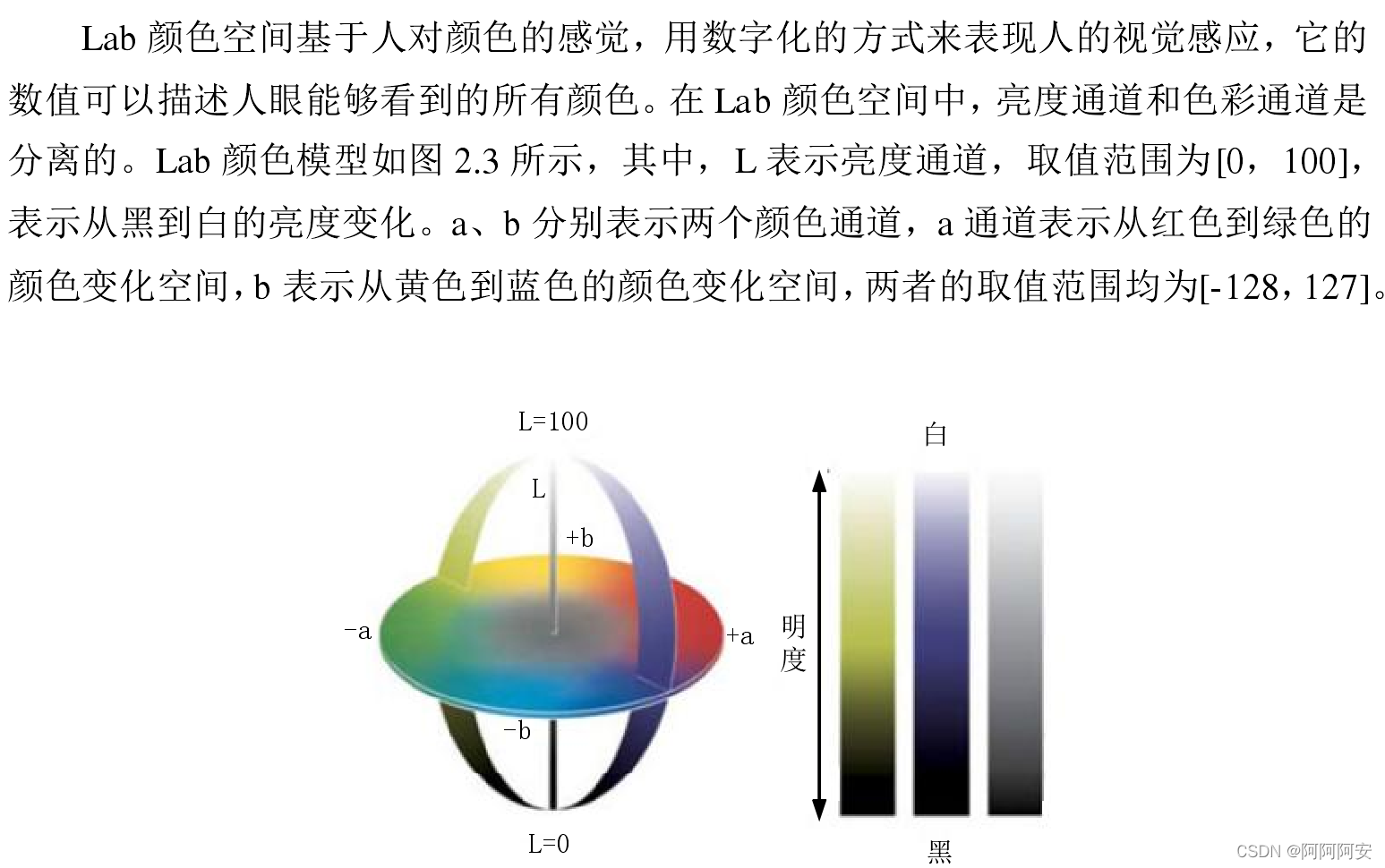

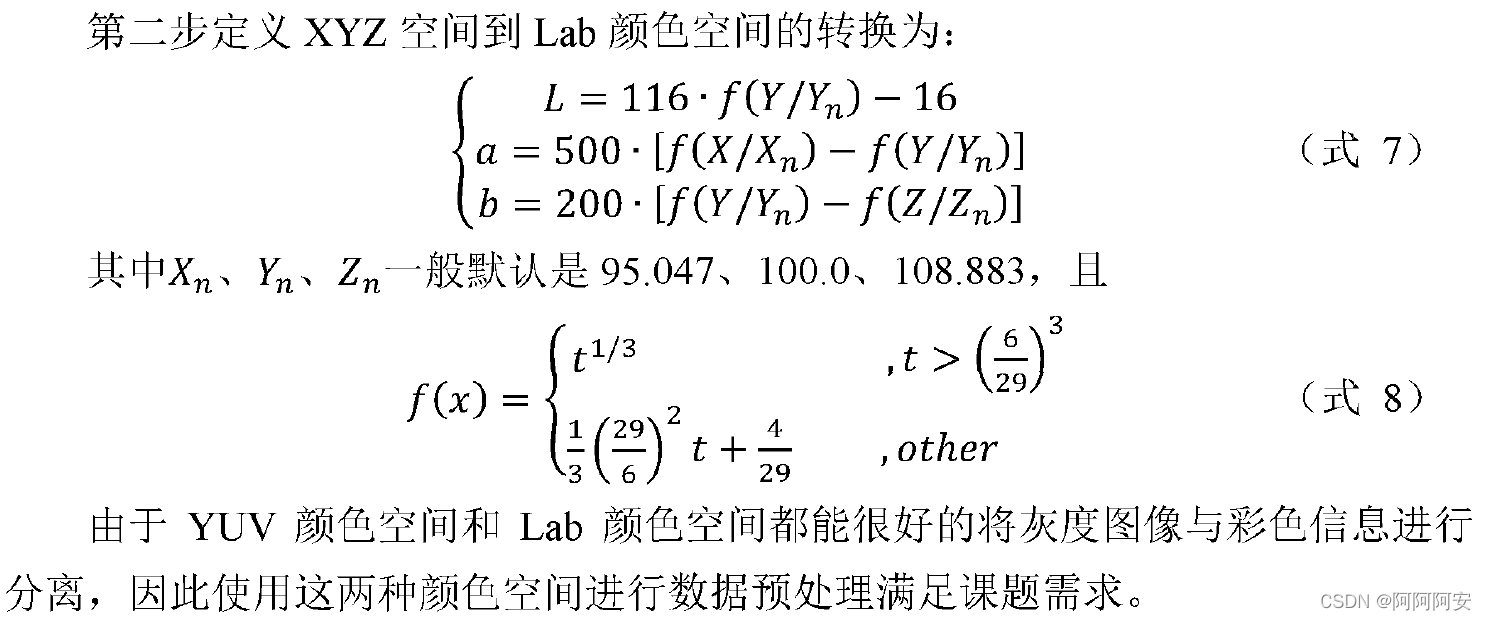

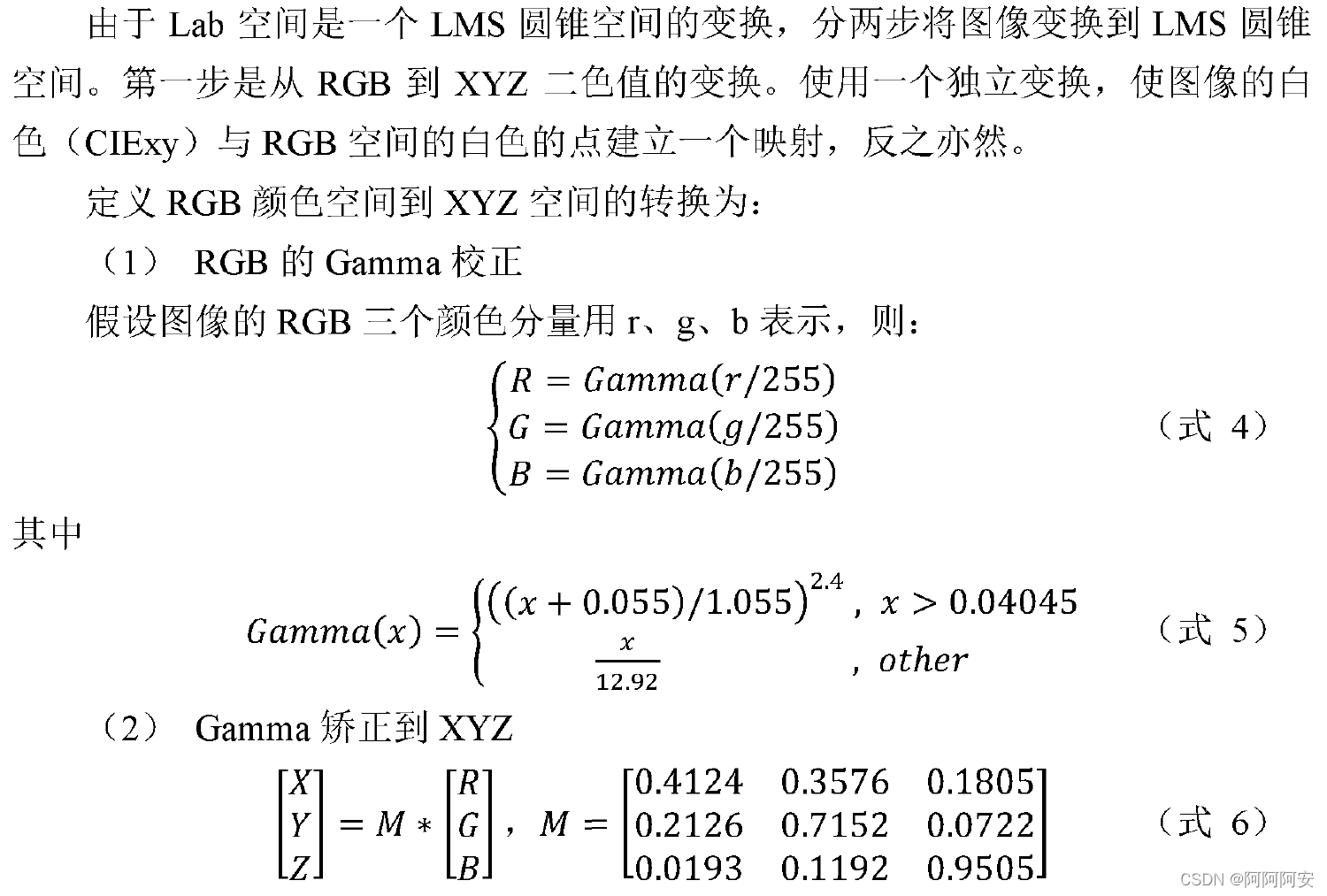

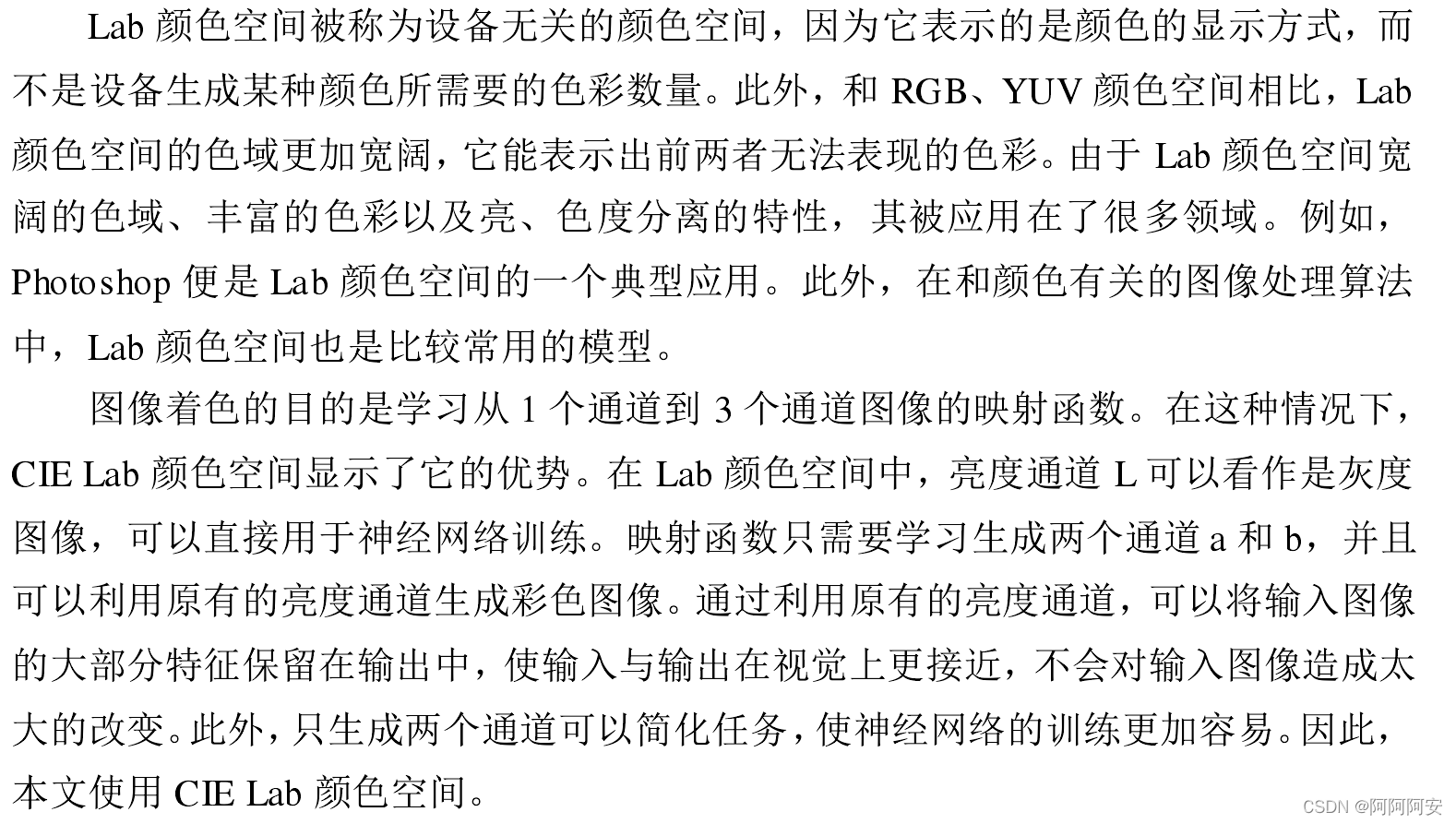

（3）Lab颜色空间

3. 实验设计思路 （条件-生成对抗网络）

• 图片数据集导入（使用DUTS数据集）
• 图片数据处理：将导入的彩色rgb图像转换为Lab格式图像，按照训练集：测试集划分为5：1的比例，并将图像的L通道分量复制作为黑白图像噪声用于生成器神经网络输入训练
• 设计实现生成网络模型：使用改进的U-Net模型作为生成网络，输入为L通道分量的单通道黑白图像，输出为预测的a、b通道，叠加L通道分量后形成Lab格式的预测彩色图片
• 设计实现判别网络模型：输入真实图片和生成器预测图片拼接的数据集，输出预测标签（fake or true）
• 网络训练：每一轮先训练k次判别网络，固定生成网络；再训练一次生成网络，固定判别网络。如此反复多轮直到达到一定的阈值。
• 模型测试：使用训练好的生成模型，输入L通道的黑白图像，输出预测彩色图片

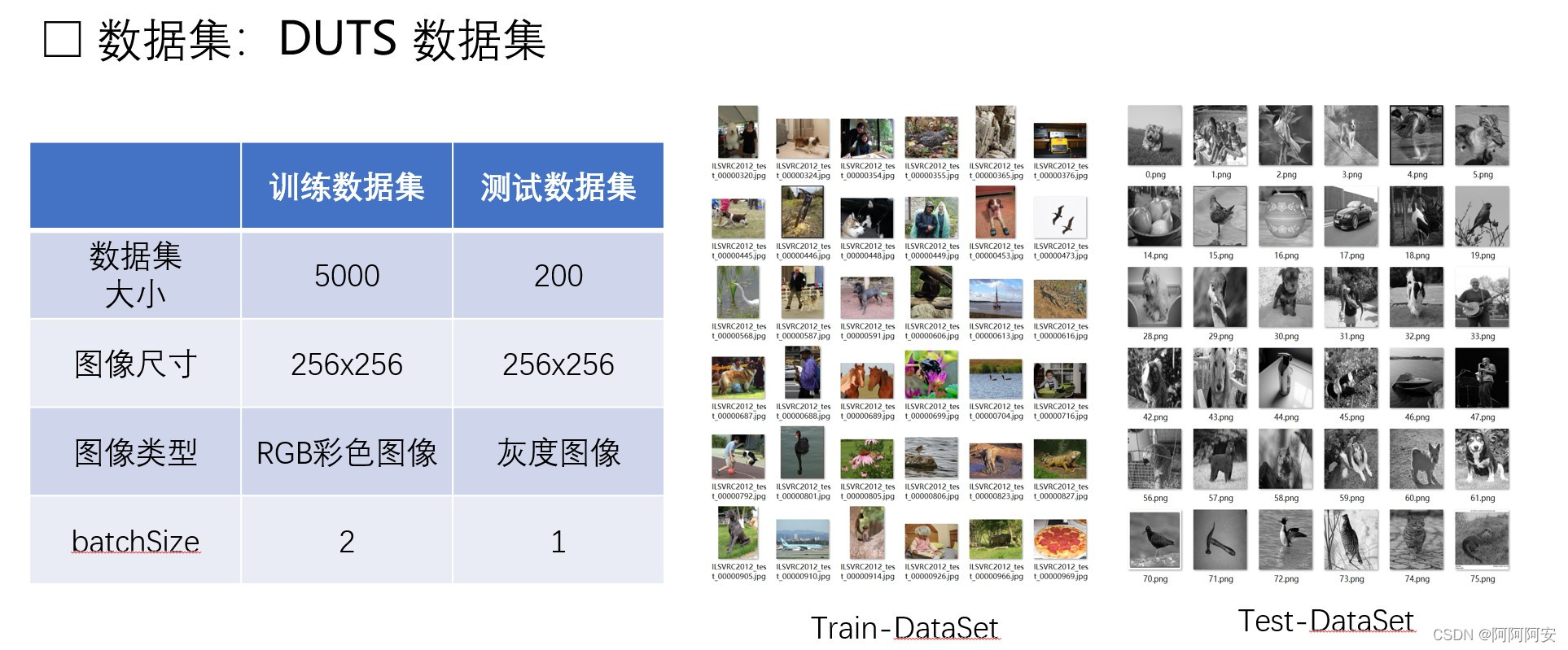

（1）数据集

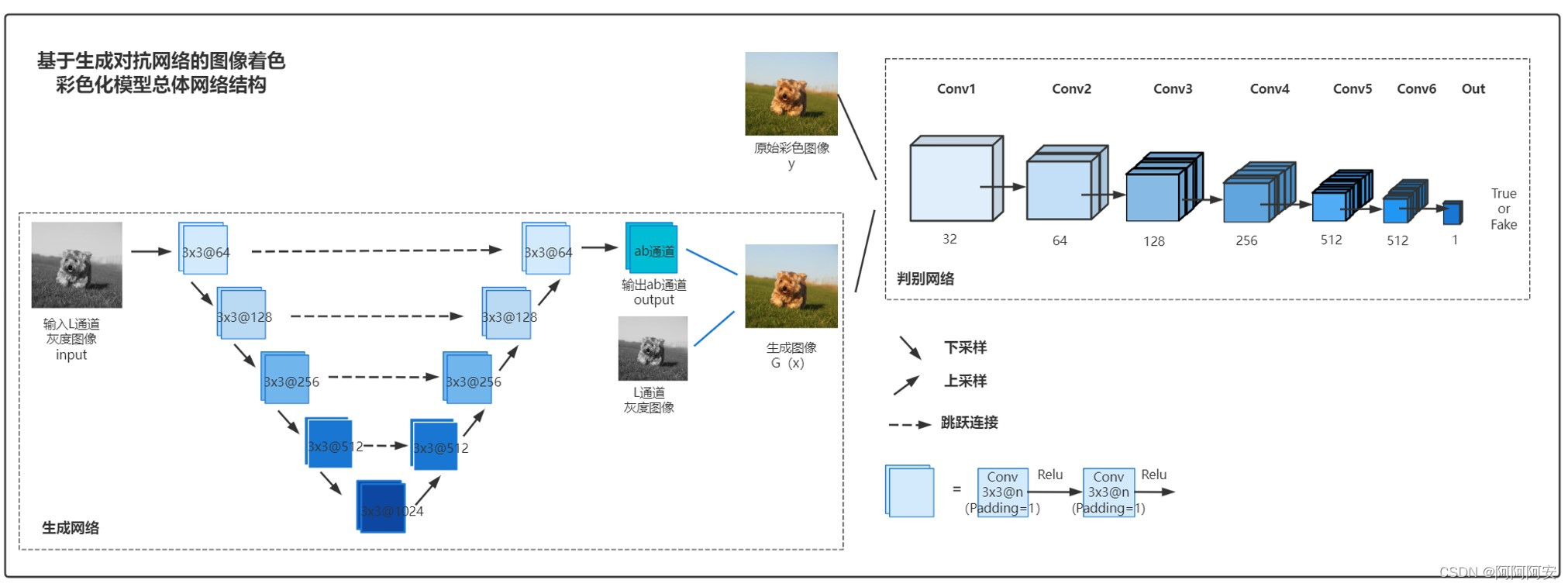

（2） 模型结构

4. 代码实现

（1）工具方法 util.py

import numpy as np import torch from skimage import color from PIL import Image import torchvision.transforms as transforms from torchvision import utils #从(h,w,c)格式的Lab中拿到 标准化的Tensor L通道、ab通道 def splitFromLab(image_lab): image_lab = image_lab.transpose((2, 0, 1)) #(c,h,w) image_l = image_lab[0]/100 #(h,w) L通道范围 0~100 -> 归一化到 0~1 image_ab = image_lab[1:,:,:]/110 #(2,h,w) ab通道 -> 归一化到 -1~1 image_l = torch.from_numpy(image_l).unsqueeze(0) #(1,h,w) Tensor image_ab = torch.from_numpy(image_ab) #(2,h,w) Tensor #返回标准化 L (1,h,w) + 真实图像lab(3,h,w) return image_l,torch.cat([image_l,image_ab],dim=0) def TransfertToRGB(image): #image (1,3,h,w) -> (3,h,w) image = image.squeeze(0) image[0,:,:]*=100 image[1:,:,:]*=110 image_ndarray = np.array(image) #image (3,h,w) -> (h,w,3) image_lab = image_ndarray.transpose((1,2,0)) #image rgb (h,w,3) image_rgb = color.lab2rgb(image_lab) #image rgb (1,3,h,w) image_rgb = torch.from_numpy(image_rgb.transpose((2, 0, 1))).unsqueeze(0) return image_rgb def TransferBacktoWhite(path): transTensor = transforms.ToTensor() # 将PIL Image自动转化并归一化为tensor(c,h,w) img_path = path image = Image.open(img_path).convert("RGB") # 图片为 "RGB"格式 真彩图像 三通道 (h,w,c) 范围[0,255] -> 二值黑白图像.convert("1") image_tensor = transTensor(image) image_tensor[image_tensor>0.5] = 1 image_tensor[image_tensor<=0.5] = 0 save_path = r"D:\日常材料\图片照片\签名结果.png" # 注意，save_image将图像保存为RGB三通道，如果是二值图像则三个通道数值都相同，即伪灰度图像 utils.save_image(image_tensor, save_path) if __name__ == "__main__": path = r"D:\日常材料\图片照片\导师签名2.png" TransferBacktoWhite(path)

（2）数据集 data.py

import os import numpy as np from PIL import Image from torch.utils.data import Dataset from util import * from skimage import color os.environ["KMP_DUPLICATE_LIB_OK"]="TRUE" #构造自定义数据集 class ModelDataset(Dataset): def __init__(self,image_dir): super(ModelDataset, self).__init__() self.image_dir = image_dir self.images = os.listdir(self.image_dir) #os.listdir()函数用于返回指定的文件夹包含的文件或文件夹的[名字]的列表。 def __len__(self): return len(self.images) def __getitem__(self, index): #加载图片 img_path = os.path.join(self.image_dir,self.images[index]) #os.path.join函数用于将字符串按照系统盘符拼接为路径 image = Image.open(img_path).convert("RGB").resize((256,256)) #图片为 "RGB"格式 真彩图像 三通道 (h,w,c) 范围[0,255] # 图片转化为rgb Numpy (h,w,c) image_rgb = np.array(image) image_grey = np.array(image.convert("L"))/255 # 将rgb空间 -> lab空间 image_lab = color.rgb2lab(image_rgb) # 获取L、lab Tensor格式(c,h,w)归一化数据 image_l,image_lab = splitFromLab(image_lab) return image_l,image_lab,torch.from_numpy(image_grey).unsqueeze(0) ''' 图片处理： 1.PIL (1)PIL读取数据：Image.open() 返回Image对象，尺寸为(width,height) (2)PIL显示图像：Image.show()：调用本地的图片浏览器显示 (3)PIL Image转换到Numpy ndarray：np.array(Image)，尺寸为(height,width,channel) (4)matplotlib显示ndarry图像：plt.imshow(img)+plt.show() ，要求img尺寸为(H, W, C) 2.skimage (1)skimage读取数据：io.imread(img_path) ,返回ndarray格式，尺寸为(height,width,channel) (2)skimage显示图像：直接使用plt.show()显示ndarray (3)skimage颜色空间转换 - rgb -> lab: color.rgb2lab(rgb, illuminant='D65', observer='2', *, channel_axis=- 1) 默认将(h,w,c)的rgb ndarray图像转化为(h,w,c)的lab图像 - lab -> rgb: color.lab2rgb(lab, illuminant='D65', observer='2', *, channel_axis=- 1) 默认将(h,w,c)的lab ndarray图像转化为(h,w,c)的rgb图像 (4)注意： - 对于rgb to lab来说： a.如果输入rgb为[0,255]的int类型，则在转换时，函数会先将输入/255转换到[0,1]之间的float64（这叫gamma矫正），再计算lab通道。 b.如果输入rgb为[0,1]的/255之后的标准化float64数据，则函数不会进行处理，直接拿来计算lab c.函数最终返回float64 的 lab空间图像ndarray d.该函数就是严格按照rgb2lab公式来的：先->xyz->lab，要算gamma(r/255)矫正->lab等等，所以求出来的lab取值范围就是 L[0,100],a[-110,110],b[-110,110] - 对于lab to rgb来说：输入lab空间矩阵，返回[0,1]之间标准化的rgb颜色矩阵 3.Pytorch (1)神经网络中训练要求数据格式必须为 (channel,height,width) (2)格式转换1：torchvision.transforms.ToTensor 把一个取值范围是[0,255]的PIL.Image或者shape为(H,W,C)的numpy.ndarray，转换成形状为[C,H,W]，取值范围是[0,1.0]的torch.FloatTensor（除以255，自动进行归一化） (3)格式转换2：交换维度np.transpose( xxx, (2, 0, 1)) 将xxx (H x W x C)的ndarray 转化为 (C x H x W)的ndarray '''

（3）网络模型 net.py

import torch import torch.nn as nn #1.生成器-卷积模块 class ConvBlock(nn.Module): def __init__(self,in_channel,out_channel): super(ConvBlock, self).__init__() #构建 卷积块（进行两次卷积操作） self.layer = nn.Sequential( #第一次卷积操作 nn.Conv2d(in_channel,out_channel,kernel_size=3,stride=1,padding=1),#卷积操作 (batch,in_ch,h,w) -> (batch,out_ch,h,w) 不改变大小 nn.BatchNorm2d(out_channel),#批标准化 将数据标准化到正态分布 nn.ReLU(inplace=True),#激活函数 inplace=True表示覆盖输入数据（避免了临时变量频繁释放，提高效率） #第二次卷积操作 nn.Conv2d(out_channel, out_channel, kernel_size=3, stride=1, padding=1), # 卷积操作 (batch,in_ch,h,w) -> (batch,out_ch,h,w) 不改变大小 nn.BatchNorm2d(out_channel), # 批标准化 将数据标准化到正态分布 nn.ReLU(inplace=True), # 激活函数 inplace=True表示覆盖输入数据（避免了临时变量频繁释放，提高效率） ) def forward(self,x): return self.layer(x) #2.生成器-上采样模块：反卷积+拼接 class DeConvBlock(nn.Module): def __init__(self,in_channel,out_channel): super(DeConvBlock, self).__init__() #上采样：反卷积 (batch,in_ch,h,w) -> (batch,out_ch,2h,2w) self.up = nn.ConvTranspose2d(in_channel,out_channel,kernel_size=2,stride=2) def forward(self,input_1,input_2): output_2 = self.up(input_2) #先上采样 merge = torch.cat([input_1,output_2],dim=1) #跳跃连接，合并输入 return merge #返回合并后结果 #3.生成器网络 class Generator(nn.Module): def __init__(self,in_channel,out_channel): super(Generator, self).__init__() filter_maps = [64,128,256,512,1024] self.pool = nn.MaxPool2d(2) # 编码器 self.encoderConv1 = ConvBlock(in_channel, filter_maps[0]) self.encoderConv2 = ConvBlock(filter_maps[0], filter_maps[1]) self.encoderConv3 = ConvBlock(filter_maps[1], filter_maps[2]) self.encoderConv4 = ConvBlock(filter_maps[2], filter_maps[3]) self.encoderConv5 = ConvBlock(filter_maps[3], filter_maps[4]) # 解码器 self.upSimple1 = DeConvBlock(filter_maps[4], filter_maps[3]) self.decoderConv1 = ConvBlock(filter_maps[4], filter_maps[3]) self.upSimple2 = DeConvBlock(filter_maps[3], filter_maps[2]) self.decoderConv2 = ConvBlock(filter_maps[3], filter_maps[2]) self.upSimple3 = DeConvBlock(filter_maps[2], filter_maps[1]) self.decoderConv3 = ConvBlock(filter_maps[2], filter_maps[1]) self.upSimple4 = DeConvBlock(filter_maps[1], filter_maps[0]) self.decoderConv4 = ConvBlock(filter_maps[1], filter_maps[0]) # 输出 self.final = nn.Conv2d(filter_maps[0], out_channel, kernel_size=1) self.out = nn.Tanh() def forward(self, x): # 编码，下采样过程 en_x1 = self.encoderConv1(x) # 输出 (batch,64,256,256) down_x1 = self.pool(en_x1) # 输出 (batch,64,128,128) en_x2 = self.encoderConv2(down_x1) # 输出 (batch,128,128,128) down_x2 = self.pool(en_x2) # 输出 (batch,128,64,64) en_x3 = self.encoderConv3(down_x2) # 输出 (batch,256,64,64) down_x3 = self.pool(en_x3) # 输出(batch,256,32,32) en_x4 = self.encoderConv4(down_x3) # 输出(batch,512,32,32) down_x4 = self.pool(en_x4) # 输出(batch,512,16,16) en_x5 = self.encoderConv5(down_x4) # 输出(batch,1024,16,16) # 解码，上采样过程 up_x1 = self.upSimple1(en_x4, en_x5) # 输出 (batch,1024,32,32) de_x1 = self.decoderConv1(up_x1) # 输出 (batch,512,32,32) up_x2 = self.upSimple2(en_x3, de_x1) # 输出 (batch,512,64,64) de_x2 = self.decoderConv2(up_x2) # 输出 (batch,256,64,64) up_x3 = self.upSimple3(en_x2, de_x2) # 输出 (batch,256,128,128) de_x3 = self.decoderConv3(up_x3) # 输出 (batch,128,128,128) up_x4 = self.upSimple4(en_x1, de_x3) # 输出 (batch,128,256,256) de_x4 = self.decoderConv4(up_x4) # 输出 (batch,64,256,256) # 输出 return self.out(self.final(de_x4)) # 输出(batch,2,256,256) 图像ab通道 并标准化到(-1,1) #4.判别器-卷积模块 class DiscriminatorBlock(nn.Module): def __init__(self,in_channel,out_channel): super(DiscriminatorBlock, self).__init__() #论文：使用stride=2来代替pool进行下采样，pool会损失信息！ self.block = nn.Sequential( nn.Conv2d(in_channel, out_channel, kernel_size=4, stride=2, padding=1), nn.BatchNorm2d(out_channel), nn.LeakyReLU(0.2,inplace=True) ) def forward(self,x): return self.block(x) #5.判别器网络 class Discriminator(nn.Module): def __init__(self,in_channel): super(Discriminator, self).__init__() filter_maps = [32,64, 128, 256, 512] self.Conv1 = DiscriminatorBlock(in_channel,filter_maps[0]) self.Conv2 = DiscriminatorBlock(filter_maps[0],filter_maps[1]) self.Conv3 = DiscriminatorBlock(filter_maps[1],filter_maps[2]) self.Conv4 = DiscriminatorBlock(filter_maps[2],filter_maps[3]) self.Conv5 = DiscriminatorBlock(filter_maps[3],filter_maps[4]) self.Conv6 = DiscriminatorBlock(filter_maps[4],filter_maps[4]) self.out = nn.Conv2d(filter_maps[4],1,kernel_size=4,stride=1) self.cls = nn.Sigmoid() def forward(self,x): x = self.Conv1(x) #(b,32,128,128) x = self.Conv2(x) #(b,64,64,64) x = self.Conv3(x) #(b,128,32,32) x = self.Conv4(x) #(b,256,16,16) x = self.Conv5(x) #(b,512,8,8) x = self.Conv6(x) #(b,512,4,4) return self.cls(self.out(x)).view(-1) #(b,1,1,1) -> 一维(b)

（4）网络训练模块 train.py

import os import torch from torch.utils.data import DataLoader from data import * from net import * device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')#调整设备，优先使用gpu img_dir = r"D:\日常材料\作业报告\机器学习\DUTS数据集\DUTS-TE\DUTS-TE-Image" weightD_path = "params/Dnet.pth" weightG_path = "params/Gnet.pth" batch_size = 4 epoch = 10 d_every = 1 g_every = 2 if __name__ == "__main__": #1.加载自己训练数据集的数据加载器 data_loader = DataLoader(ModelDataset(img_dir),batch_size=batch_size,shuffle=True) #2.将模型加载到设备上 Dnet,Gnet = Discriminator(3).to(device),Generator(1,2).to(device) #2.1加载预训练权重(如果有的话) if os.path.exists(weightD_path): Dnet.load_state_dict(torch.load(weightD_path)) if os.path.exists(weightG_path): Gnet.load_state_dict(torch.load(weightG_path)) #3.设置优化器和损失 optim_D = torch.optim.Adam(Dnet.parameters(),lr=0.0001,betas=(0.5,0.999)) optim_G = torch.optim.Adam(Gnet.parameters(),lr=0.0001,betas=(0.5,0.999)) criterion = torch.nn.BCELoss() #4.设置真假标签（真为1，假为0） true_label = torch.ones(batch_size).to(device) fake_label = torch.zeros(batch_size).to(device) #4.开始训练 for i in range(epoch): lossSum_D = 0.0 lossSum_G = 0.0 for index,(img_l,img_real,_) in enumerate(data_loader): #img_l,img_real = img_l.to(device),img_real.to(device) #将数据放到设备上 img_l,img_real = img_l.type(torch.cuda.FloatTensor).to(device),img_real.type(torch.cuda.FloatTensor).to(device) if index % d_every==0: #训练判别器，固定生成器 #1.训练真实图片，尽可能将真图片判别为正确 output_real = Dnet(img_real) loss_real = criterion(output_real,true_label) #累计梯度 optim_D.zero_grad() loss_real.backward() #2.训练假图片，尽可能将假图片判别为假 output_ab = Gnet(img_l).detach()#使用detach截断计算图，防止判别器更新生成器 img_fake = torch.cat([img_l,output_ab],dim=1).to(device) output_fake = Dnet(img_fake) loss_fake = criterion(output_fake,fake_label) #累计梯度 loss_fake.backward() #3.更新判别网络 optim_D.step() lossSum_D = lossSum_D + loss_real.item() + loss_fake.item() if index % g_every==0: # 训练生成器，固定判别器 # 1.生成假图片 output_ab = Gnet(img_l) img_fake = torch.cat([img_l, output_ab], dim=1).to(device) output_fake = Dnet(img_fake) #2.让假图片尽可能以假乱真 loss_fakeTrue = criterion(output_fake,true_label) #更新参数 optim_G.zero_grad() loss_fakeTrue.backward() optim_G.step() lossSum_G = lossSum_G + loss_fakeTrue.item() torch.save(Dnet.state_dict(),weightD_path)#每一轮都保存训练参数weight torch.save(Gnet.state_dict(),weightG_path) print("[epoch %d]: Dloss is %.3f and Gloss is %.3f" % (i+1,lossSum_D,lossSum_G))

（5）网络测试模块 test.py

import os import torch from net import * from data import * from torch.utils.data import DataLoader from torchvision import utils from util import * import matplotlib.pyplot as plt image_dir = r"D:\日常材料\作业报告\机器学习\DUTS数据集\train_data" save_dir = r"D:\日常材料\作业报告\机器学习\DUTS数据集\color_result" weightG_path = "params/Gnet.pth" Gnet = Generator(1,2) if os.path.exists(weightG_path): Gnet.load_state_dict(torch.load(weightG_path)) print("weights load successful") else: print("weights is not exist") Gnet.eval() #切换训练模式 test_loader = DataLoader(ModelDataset(image_dir),batch_size=1,shuffle=False) #(1,c,h,w) 网络必须四维输入 #不进行计算图构建 with torch.no_grad(): for index,(test_img_l,test_img_real,test_img_grey) in enumerate(test_loader): test_img_l,test_img_real = test_img_l.type(torch.FloatTensor),test_img_real.type(torch.FloatTensor) out_ab = Gnet(test_img_l) out_image = torch.cat([test_img_l,out_ab],dim=1) image_grey = torch.cat([test_img_grey,test_img_grey,test_img_grey],dim=1) image_real = TransfertToRGB(test_img_real) image_color = TransfertToRGB(out_image) # 将真实图像和预测图象拼接(拼接到batch上，构造雪碧网格图)，也可以降维输出单个图像 img = torch.cat([image_grey,image_real,image_color],dim=0) #保存图像 save_path = os.path.join(save_dir,str(index)+".png") #注意，save_image将图像保存为RGB三通道，如果是二值图像则三个通道数值都相同，即伪灰度图像 utils.save_image(img,save_path)

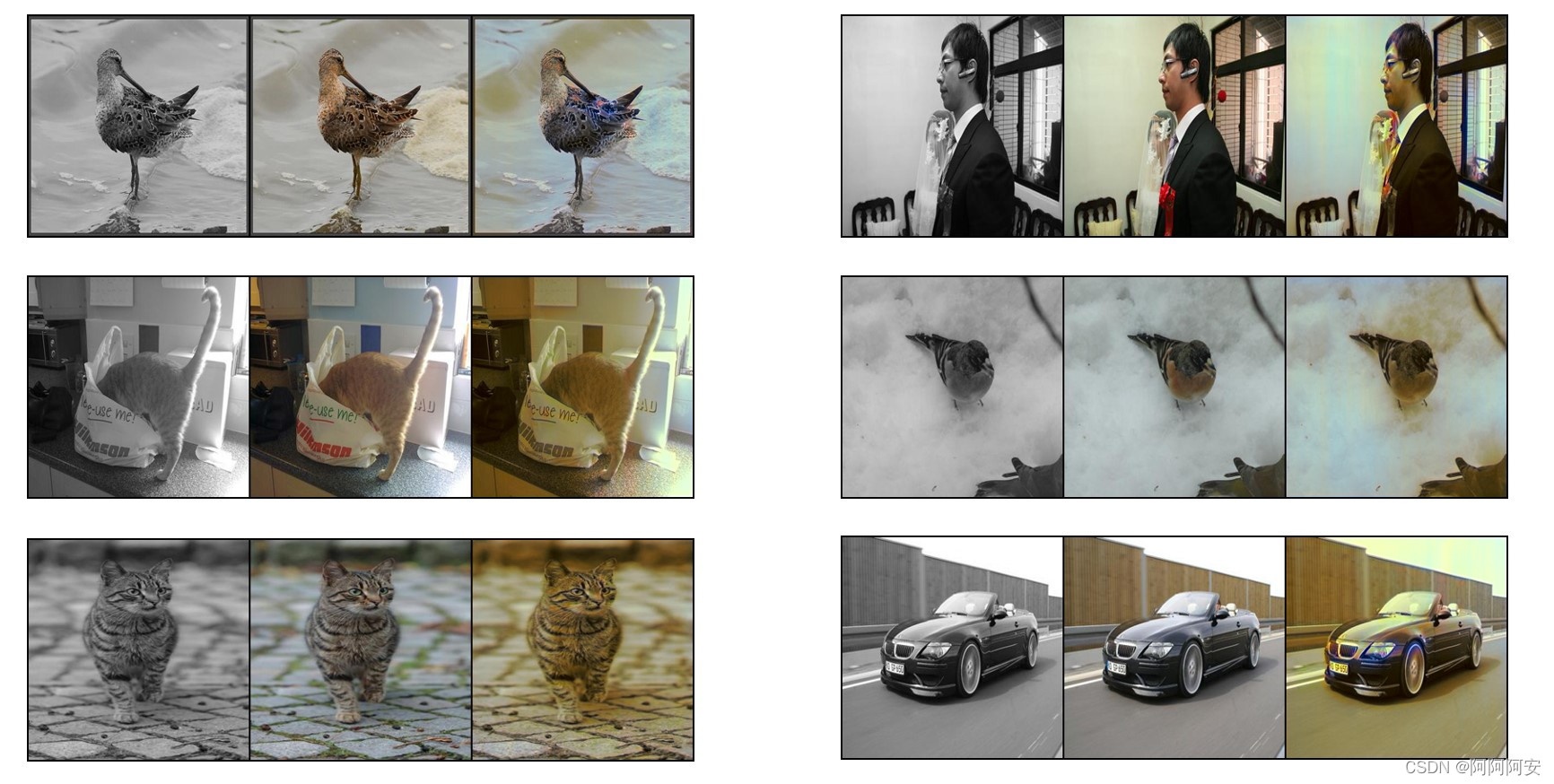

5. 测试结果

        从左到右依次是：黑白图像、原彩色图像、预测输出彩色图像。
