BAT54S 通常被用作钳位二极管，其应用之一是在电源或信号线上使用，以确保输入信号在给定范围内，防止其超过或低于一定电压水平。在电源管理中，钳位电路可以用于限制输入电压，以保护后续电路免受电源波动的影响。
钳位电路工作原理：
钳位电路通常由两个二极管组成，一个连接到电源线，另一个连接到地线。它们形成一个保护环路，当输入信号超出一定范围时，其中一个二极管会导通，将过电压或过流导向地，从而保护其他电路不受损坏。BAT54S 的双向特性使其适用于这样的应用，因为它可以处理正向和反向的过电压情况。
例如，在下图电路中：

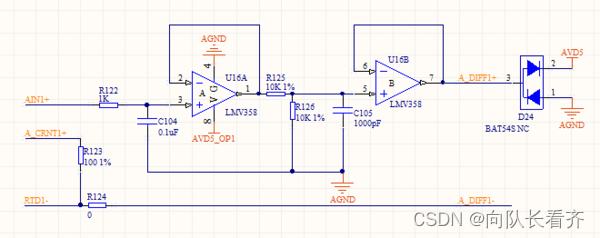

BAT54S是用于输出电压钳位，使输出电位A_DIFF1+钳位在在（AGND-0.32V~AVD5+0.32V） 之间;注：BAT54S :正向压降最大为320mV
当运放输出电压高于AVD5时，BAT54的2，3脚之间的二极导通，将输出电压钳位于AVD5+0.32V；
当运放输出电压低于AGND时，1，3脚之间的二极管导通，将输出电压钳位于AGND-0.32V；
当运放输出大于AGND 小于AVD5时， 3，2脚之间截止，1,3脚之间截止，输出电压等于A_DIFF1+
