一、深入理解IO

1、什么是操作系统IO

read和write操作，都只能在内核空间里执行，磁盘IO和网络IO请求都是先放在内核空间，然后加载到用户态内存的数据。

2、IO读写性能差距实操

# dd用于指定大小的块，拷贝一个文件，并在拷贝的同时进行转换。 # if=文件名：输入文件名，缺省为标准输入，即指定源文件 # of=文件名：输出文件名，缺省为标准输出，即指定目的文件 # bs=bytes：同时设置读入/输出的块大小为bytes个字节 # count=blocks：仅拷贝blocks个块，块大小等于指定的字节数 # bs是每次读或写的大小，即一个块的大小，count是读写块的数量。 # 释放所有缓存 echo 3 > /proc/sys/vm/drop_caches # 操作一 dd if=/dev/zero of=xdclass_testio1 bs=1M count=1024 echo 3 > /proc/sys/vm/drop_caches # 操作二 dd if=/dev/zero of=xdclass_testio2 bs=1M count=1024 oflag=direct echo 3 > /proc/sys/vm/drop_caches # 操作三 dd if=/dev/zero of=xdclass_testio3 bs=1M count=1024 oflag=sync

物理磁盘也会带有缓存disk cache，用于提高I/O速度，一般磁盘中带有电容，断电也能把缓存数据刷写到磁盘中。

3、什么是文件系统

（1）简介

在Linux系统中，一切皆是文件，文件系统管理磁盘上的全部文件，文件管理组织方式多种多样，所以文件系统存在多样化。

系统把文件持久化存储在磁盘上，文件系统就会实现文件数据的查询和存储。
文件系统是管理数据，而存储数据的物理设备有硬盘、U盘、SD卡、网络存储设备等。
不同的存储设备其物理结构不同，不同的物理结构就需要不同的文件系统去管理。
比如说，Windows有FAT12、FAT16、FAT32、NTFS、exFAT等文件系统；Linux有Ext2、Ext3、Ext4、tmpfs、NFS等文件系统。

# 查询系统用了哪些文件系统  [root@localhost test]# df -h -T Filesystem Type Size Used Avail Use% Mounted on devtmpfs devtmpfs 1.9G 0 1.9G 0% /dev tmpfs tmpfs 1.9G 0 1.9G 0% /dev/shm tmpfs tmpfs 1.9G 8.7M 1.9G 1% /run tmpfs tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup /dev/sda1 xfs 40G 22G 19G 54% / tmpfs tmpfs 379M 0 379M 0% /run/user/0 overlay overlay 40G 22G 19G 54% /var/lib/docker/overlay2/6cce6b0ef229cb98e74acffb11333b4f4fd26c298a53e8cc714e2d55/merged overlay overlay 40G 22G 19G 54% /var/lib/docker/overlay2/ae42c3f3e656cc8e13fef0edf4ac89fe2b8d1afe34fd/merged

（2）索引节点和目录项

（3）什么是虚拟文件系统VFS（Virtual File System）

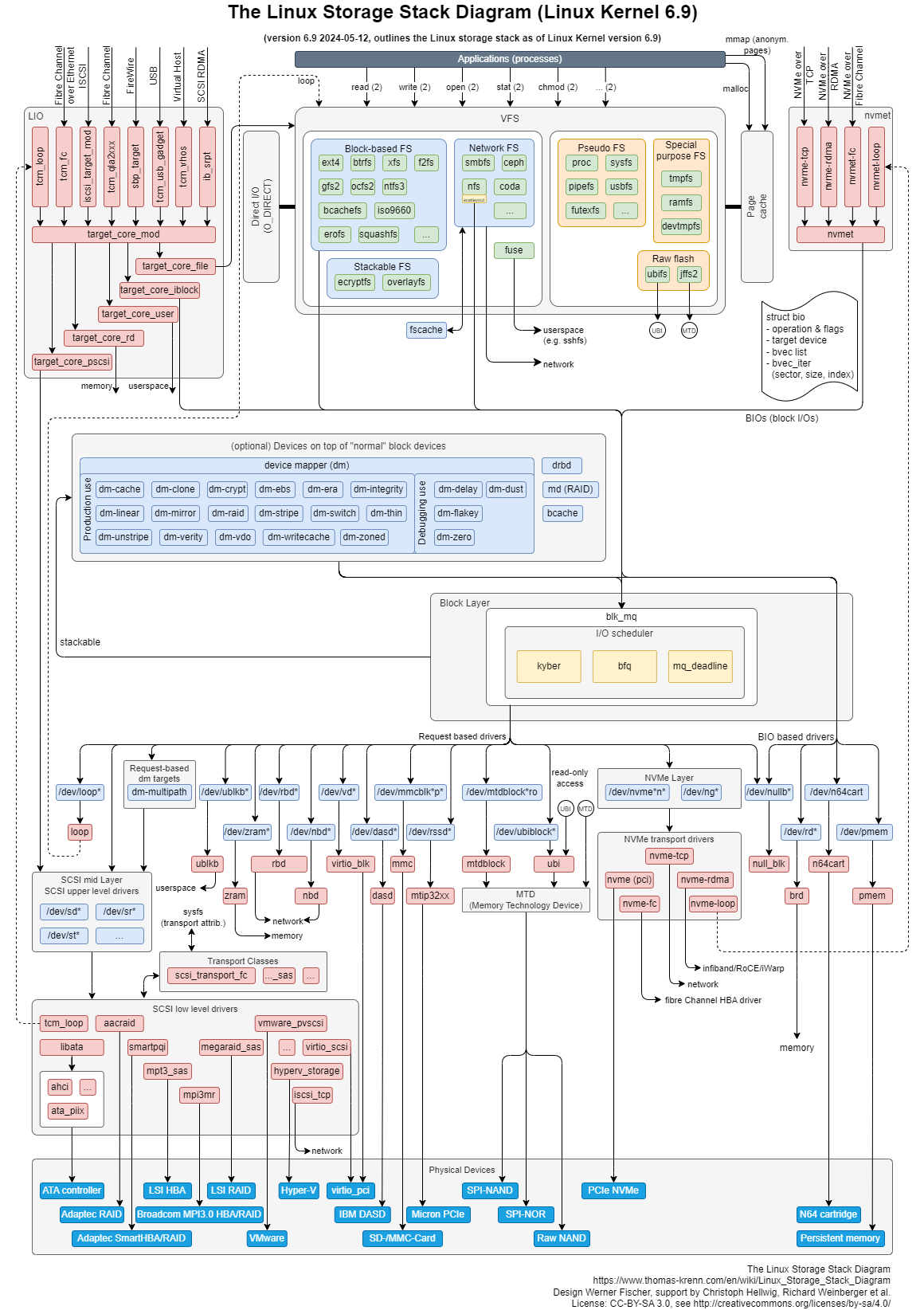

（4）Linux的IO存储栈

https://www.thomas-krenn.com/en/wiki/Linux_Storage_Stack_Diagram

总体来说，这就是操作系统的多级缓存和数据的可用性。操作系统也是程序，靠着多线程、异步、多级缓存实现高性能。
我们日常的业务开发，也可以借鉴这种思想。

二、深入理解磁盘

1、机械硬盘

（1）结构

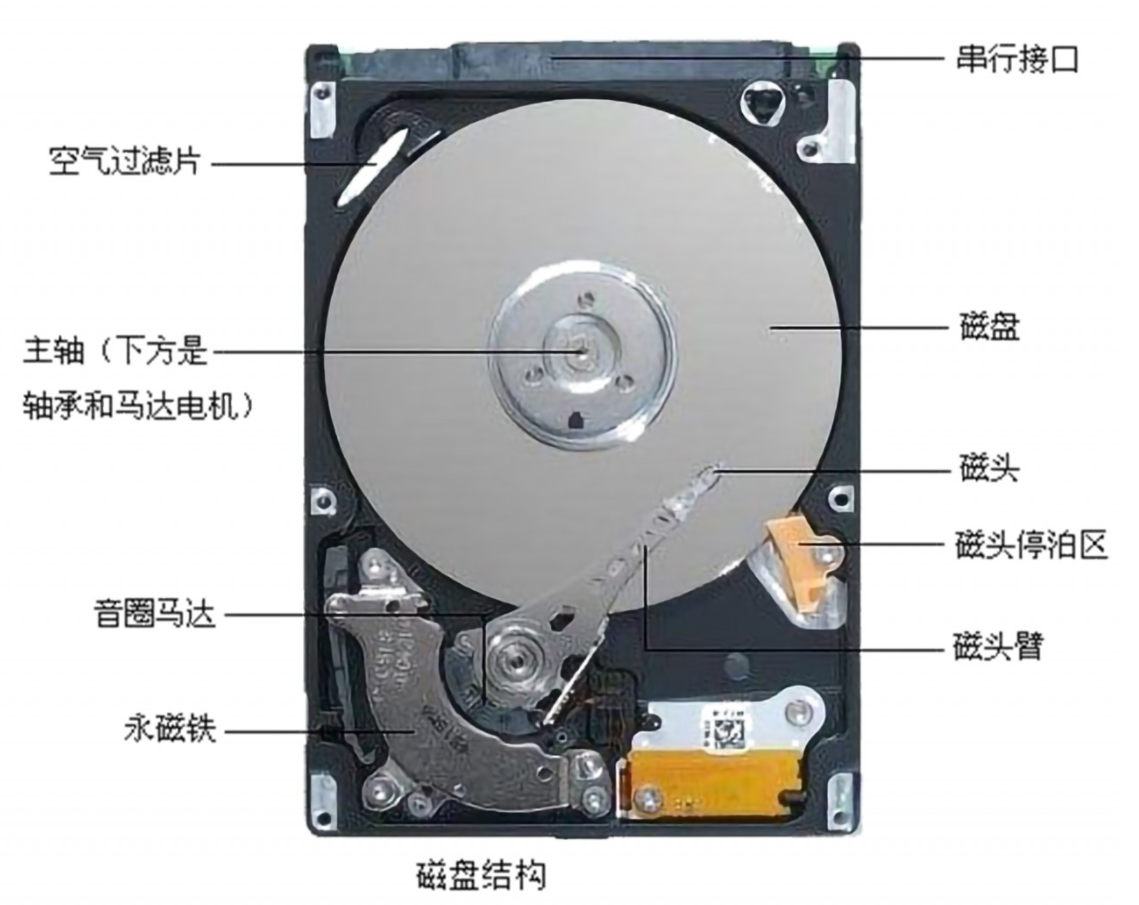

机械硬盘（HDD）组成结构很多，重点关注磁盘、磁头臂、磁头，每个硬盘的正反两面都有对应的磁头。

（2）如何读取数据

磁臂摆动+盘片转动（耗时大所以导致慢，随机在硬盘上找一个数据，需要8-14ms），定位到目标扇区读取数据；
磁臂在一定范围内摆动，来找到目标扇区，靠磁头把某个扇区的数据传输到总线上；
磁臂摆动范围有限，触达不到比较远的扇区，靠转轴来转动盘片，比如磁盘转速有7200转/分，1秒就是120圈；
常规1秒可以做100次随机IO，所以高并发业务单靠磁盘是扛不住的，基本都要结合缓存；

机械硬盘想要优化，就不能用随机IO，要用顺序IO，节省大量的物理耗时，比如Kafka、RockerMQ都是使用顺序IO。

2、磁盘读写常见指标

（1）IOPS（Input/Output Operations per Second）

指每秒能处理的I/O个数，表示块存储处理读写（输出/输入）的能力，单位为次，有顺序IOPS和随机IOPS。

（2）吞吐量/带宽（Throughput）

（3）访问时延（Latency）

（4）容量（Capacity）

是指存储空间大小，单位为TiB、GiB、Mib、Kib，块存储容量按照二进制单位计算：

# 查看容量 [root@localhost test]# df -h Filesystem Size Used Avail Use% Mounted on devtmpfs 1.9G 0 1.9G 0% /dev tmpfs 1.9G 0 1.9G 0% /dev/shm tmpfs 1.9G 8.7M 1.9G 1% /run tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup /dev/sda1 40G 22G 19G 54% / tmpfs 379M 0 379M 0% /run/user/0

（5）使用率（Utilization）

（6）IO等待队列长度（Queue Length）

表示等待处理的I/O请求的数目，如果I/O请求压力持续超出磁盘处理能力，就会增大队列长度。

（7）饱和度

3、磁盘IOPS性能测试

（1）安装fio

yum install -y fio

（2）使用

# 随机读 fio -direct=1 -iodepth=128 -rw=randread -ioengine=libaio -bs=4k -size=1G -runtime=10 -filename=iotest1 -name=iotest1 # 随机写 fio -direct=1 -iodepth=128 -rw=randwrite -ioengine=libaio -bs=4k -size=1G -runtime=10 -filename=iotest2 -name=iotest2 # 顺序读 fio -direct=1 -iodepth=128 -rw=read -ioengine=libaio -bs=4k -size=1G -runtime=10 -filename=iotest3 -name=iotest3 # 顺序写 fio -direct=1 -iodepth=128 -rw=write -ioengine=libaio -bs=4k -size=1G -runtime=10 -filename=iotest4 -name=iotest4 # 随机读 fio -direct=1 -iodepth=128 -rw=randrw -ioengine=libaio -bs=4k -size=1G -runtime=10 -filename=iotest5 -name=iotest5

4、固态硬盘SSD

（1）结构

固态硬盘由固态电子元器组成，没有盘片、磁臂等机械部件，不需要磁道寻址，靠电容存储数据。

（2）磁盘数据的擦写

5、磁盘分区

（1）概念

计算机中存放信息的主要存储设备就是硬盘，但是硬盘不能直接使用，必须对硬盘进行分割成一块块的硬盘区域就是磁盘分区。

（2）硬盘分区类型

不同类型磁盘支持分区的数量有限制。

（3）容量

（4）Linux系统下磁盘分区设备名称

（5）管理磁盘分区

# 分区管理 [root@localhost test]# fdisk -l # 只有一块磁盘/dev/sda Disk /dev/sda: 42.9 GB,  bytes,  sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk label type: dos Disk identifier: 0x0009ef1a # 只有一个分区/dev/sda1 Device Boot Start End Blocks Id System /dev/sda1 * 2048   83 Linux

# 查看容量、占用空间、剩余空间 [root@localhost test]# df -h -T Filesystem Type Size Used Avail Use% Mounted on devtmpfs devtmpfs 1.9G 0 1.9G 0% /dev tmpfs tmpfs 1.9G 0 1.9G 0% /dev/shm tmpfs tmpfs 1.9G 8.7M 1.9G 1% /run tmpfs tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup /dev/sda1 xfs 40G 23G 18G 57% / tmpfs tmpfs 379M 0 379M 0% /run/user/0

6、磁盘高可用：磁盘冗余阵列

（1）简介

简单来说，就是把相同的数据存储在多个硬盘的不同的地方，储存冗余数据增加了容错性。

根据性能、容量、可靠性，有多个级别，比如RAID0、RAID1、RAID5、RAID10。

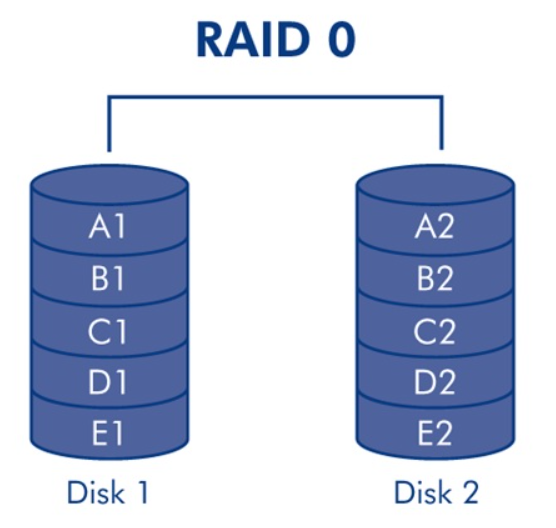

（2）RAID0磁盘阵列

至少需要两块硬盘，磁盘越多，读写速度越快，读写速度约等于一个磁盘的吞吐量 * 磁盘数，没有冗余。
这种方案磁盘利用率100%，安全性最低，一块硬盘出现故障就会导致数据损坏。
读写性能好。
（类似redis、mongodb的数据分片存储）

（3）RAID1镜像阵列

（4）RAID5条带阵列

（5）RAID10、RAID50

7、磁盘IO性能分析

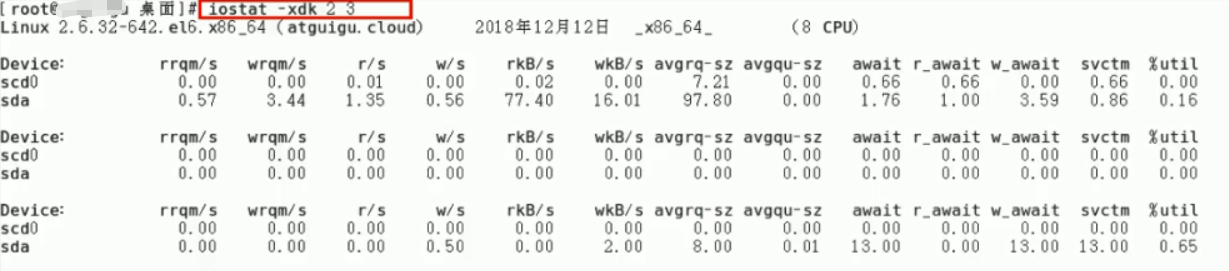

（1）iostat

sysstat提供了Linux性能监控的工具集，包括iostat、mpstat、pidstat、sar等。

iostat查看系统综合的磁盘IO情况

# -c 仅显示CPU状态统计信息 # -d 仅显示磁盘统计信息 # -k 或 -m 以Kb或Mb为单位显示，常用-h可读性高 # -p 指定显示IO的设备，ALL表示显示所有 # -x 显示详细信息

（2）iotop

三、深入理解操作系统IO底层

1、DMA（Direct Memory Access）

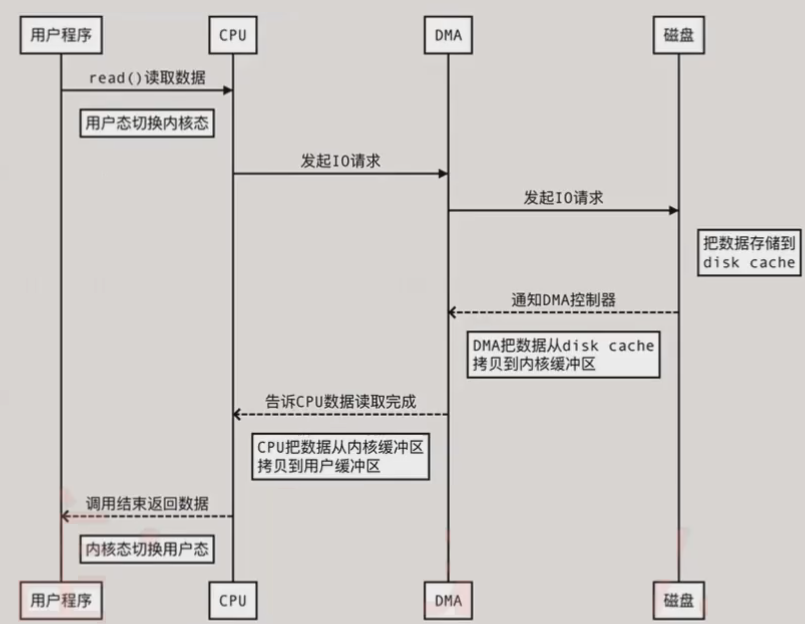

（1）应用程序从磁盘读写数据的时序图（未用DMA技术）

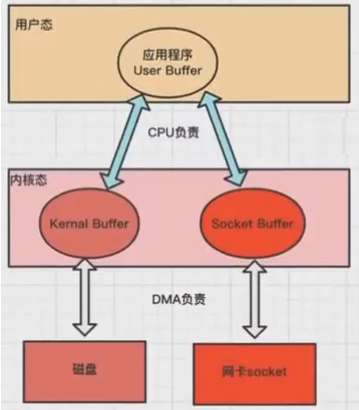

（2）使用DMA（Direct Memory Access）直接内存访问

（3）DMA技术里面的损耗

所以，内核缓冲区到用户缓冲区之间的拷贝工作仍然由CPU负责。

DMA技术虽然能提高一部分性能，但是仍然有一些不必要的资源损耗，其中包括CPU的用户态和内核态的切换、CPU内存拷贝的消耗。

2、零拷贝

（1）概念

零拷贝旨在减少不必要的内核缓冲区跟用户缓冲区之间的拷贝工作，从而减少CPU的开销和减少了kernel和user模式的上下文切换，提升性能。

从磁盘中读取文件通过网络发送出去，只需要拷贝2/3次和2/4的内核态和用户态的切换即可。

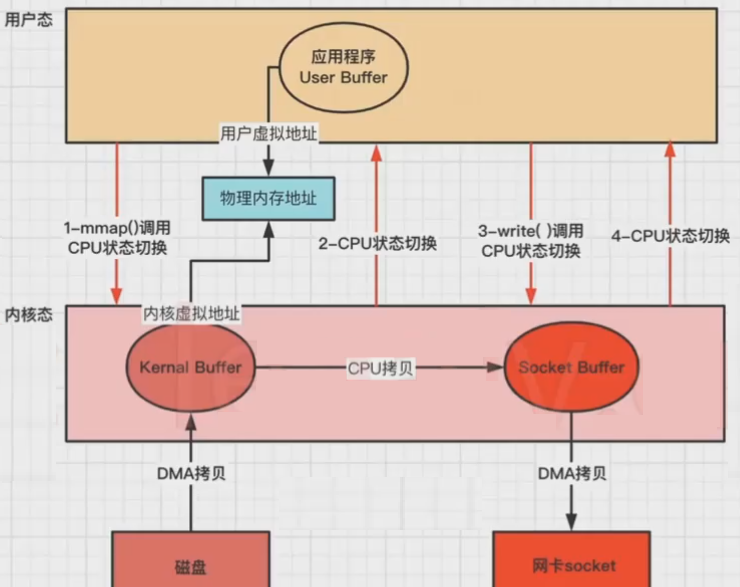

（2）mmap实现

mmap+write是ZeroCopy的实现方式之一。

操作系统都使用虚拟内存，虚拟地址通过多级页表来映射物理地址，多个虚拟内存可以指向同一个物理地址，虚拟内存的总空间远大于物理内存空间。
如果把内核空间和用户空间的虚拟地址映射到同一个物理地址，就不需要来回复制数据了。
mmap系统调用函数会直接把内核缓冲区里的数据映射到用户空间，这样内核空间和用户空间就不需要进行数据拷贝操作，节省了CPU开销。

相关函数（C）：mmap()读取，write()写出。

还是以应用程序从磁盘读取文件到发送到网络的流程为例，步骤：
1、应用程序先调用mmap()方法，将数据从磁盘拷贝到内核缓冲区，返回结束（DMA负责）；
2、再调用write()，内核缓冲区的数据直接拷贝到内核socket buffer（CPU负责）；
3、然后把内核缓冲区的Socket Buffer直接拷贝给Socket协议栈，即网卡设备中，返回结束（DMA负责）。

（3）sendfile实现

sendfile是ZeroCopy的另一种实现方式。

Linux kernal 2.1新增了一个发送文件的系统调用函数sendfile()。
替代read()和write()两个系统调用，减少一次系统调用，即减少2次CPU上下文切换的开销。

调用sendfile()，从磁盘读取数据到内核缓冲区，然后直接把内核缓冲区的数据拷贝到socket buffer缓冲区里，再把内核缓冲区的Socket Buffer直接拷贝给Socket协议栈，即网卡设备中（DMA负责）。

相关函数（C）：sendfile()

还是以应用程序从磁盘读取文件到发送到网络的流程为例，步骤：
1、应用程序先调用sendfile()方法，将数据从磁盘拷贝到内核缓冲区（DMA负责）；
2、然后把内核缓冲区的数据直接拷贝到内核socket buffer（CPU负责）；
3、然后把内核缓冲区的Socket Buffer直接拷贝给Socket协议栈，即网卡设备中，返回结束（DMA负责）。

没用零拷贝时，发生4次CPU上下文切换和4次数据拷贝。
使用sendfile()，CPU用户态和内核态上下文切换是2次，3次数据拷贝（2次DMA拷贝，1次CPU拷贝）。

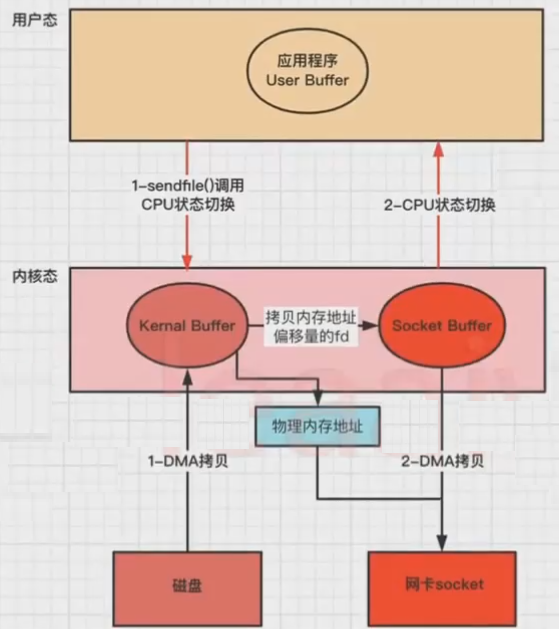

（4）改进的sendfile

linux2.4+版本之后改进了sendfile，利用DMA Gather（带有收集功能的DMA），变成了真正的零拷贝（没有CPU Copy）。

还是以应用程序从磁盘读取文件到发送到网络的流程为例，步骤：
1、应用程序先调用sendfile()方法，将数据从磁盘拷贝到内核缓冲区（DMA负责）；
2、把内存地址、偏移量的缓冲区fd描述符 拷贝到Socket Buffer中去，（拷贝很少的数据，可忽略，本质和虚拟内存的解决方法思路一样，就是内存地址的记录）；
3、然后把内核缓冲区的Socket Buffer直接拷贝给Socket协议栈，即网卡设备中，返回结束（DMA负责）。

（5）splice

Linux 从 2.6.17 支持 splice。

数据从磁盘读取到 OS 内核缓冲区后，在内核缓冲区直接可将其转成内核空间其他数据buffer，而不需要拷贝到用户空间。

3、总结

（1）零拷贝的目标

（2）零拷贝方式对比

四、Java中的IO操作

1、Java零拷贝

（1）概述

注意，API是否使用零拷贝依赖于底层的系统实现，如果系统本身不支持零拷贝，即使调用了相关API也不会进行零拷贝。

（2）普通文件读写方式

使用普通的java.io中的输入输出流，并不会使用零拷贝：

import java.io.FileInputStream; import java.io.FileOutputStream; import java.io.IOException; import java.io.InputStream; public class Test {
    public static void main(String[] args) {
    String inputFilePath = ""; String outputFilePath = ""; long start = System.currentTimeMillis(); try(InputStream fis = new FileInputStream(inputFilePath); FileOutputStream fos = new FileOutputStream(outputFilePath)) {
    byte[] buf = new byte[1024]; int len = 0; while ((len = fis.read(buf)) != -1) {
    fos.write(buf); } } catch (IOException e) {
    e.printStackTrace(); } System.out.println("cost:" + (System.currentTimeMillis() - start)); } }

（3）认识FileChannel

Java NIO提供了一个FileChannel文件通道，存在于java.nio.channels.FileChannel中，是一个连接到文件的通道，可以通过文件通道读写文件，常用于高效的网络/文件的数据传输和大文件拷贝。

应用程序使用FileChannel写完以后，数据是在PageCache上的，操作系统不定时的把PageCache的数据写入到磁盘，所以可以使用channel.force(true)把文件相关的数据强制刷入到磁盘，避免宕机数据丢失。

使用之前必须先打开它，但是无法直接new一个FileChannel，常规通过使用一个InputStream、OutputStream或RandomAccessFile来获取一个FileChannel实例。

RandomAccessFile randomAccessFile = new RandomAccessFile("/test.txt", "rw"); FileChannel channel = randomAccessFile.getChannel();

（4）Java – mmap的实现

import java.nio.MappedByteBuffer; import java.nio.channels.FileChannel; import java.nio.file.Paths; import java.nio.file.StandardOpenOption; public class MmpTest {
    / MapMode ：只读、读写、可读可写 position文件开始位置 size：映射文件区域大小 public abstract MappedByteBuffer map(MapMode mode, long position, long size) throws IOException; */ public static void main(String[] args) {
    try {
    // 获取文件 FileChannel readChannel = FileChannel.open(Paths.get("/test/1.txt"), StandardOpenOption.READ); MappedByteBuffer data = readChannel.map(FileChannel.MapMode.READ_ONLY, 0, readChannel.size()); FileChannel writeChannel = FileChannel.open(Paths.get("/test/3.txt"), StandardOpenOption.WRITE, StandardOpenOption.CREATE); //数据传输 writeChannel.write(data); readChannel.close(); writeChannel.close(); }catch (Exception e){
    System.out.println(e.getMessage()); } } }

（5）Java – sendfile实现

对应方法：fileChannel.transferTo(long position, long count, WritableByteChannel target)
将字节从此通道的文件传输到给定的可写入字节通道，返回值为真实拷贝的size，最大拷贝2G，超出2G的部分将丢弃。

fileChannel.transferFrom(ReadableByteChannel src, long position, long count)，与transferTo类似，To和From见名思意。

这两个方法允许将一个通道连接到另一个通道，不需要在用户态和内核态来回复制，同时通道间的内核态数据也无需复制。
transferTo()只有源为FileChannel才支持transfer这种高效的复制方式，其他如SocketChannel都不支持transfer模式。
一般可以做FileChannel ->FileChannel和FileChannel->SocketChannel的transfer零拷贝，至于SocketChannel->FileChannel是不支持的。

import java.nio.channels.FileChannel; import java.nio.file.Paths; import java.nio.file.StandardOpenOption; public class SendfileTest {
    public static void main(String[] args) {
    try {
    FileChannel readChannel = FileChannel.open(Paths.get("C://test/1.txt"), StandardOpenOption.READ); long len = readChannel.size(); long position = readChannel.position(); FileChannel writeChannel = FileChannel.open(Paths.get("E://test1/3.txt"), StandardOpenOption.WRITE, StandardOpenOption.CREATE); //数据传输 //开始发送数据：在Java中使用零拷贝技术调用transferTo方法，这个方法底层使用了零拷贝技术 // 在Linux系统下 使用transferTo 方法，没有文件大小限制，可以将文件调用一次transferTo方法即可传输完成 //但是在Windows系统下调用一次transferTo 方法，最多只能发送 8m 的数据，所以需要将文件进行分段传输 // transferTo 参数介绍： // 第一个参数：从文件的哪里开始读取 // 第二个参数：读取多少字节 // 第三个参数：将读取的字节,放入需要写入的Channel中 // 返回：实际已传输的字节数，可能为零 readChannel.transferTo(position, len, writeChannel); readChannel.close(); writeChannel.close(); } catch (Exception e) {
    System.out.println(e.getMessage()); } } }

2、不同Java的IO性能对比

（1）代码实践

import java.io.*; import java.nio.MappedByteBuffer; import java.nio.channels.FileChannel; public class IOTest {
    / * 随时清除缓存：echo 3 > /proc/sys/vm/drop_caches * 启动参数：java IOTest.java "io" "/test.zip" "/test2.zip" */ public static void main(String[] args) {
    String type = args[0]; String inputFilePathStr = args[1]; String outputFilePathStr = args[2]; long start = System.currentTimeMillis(); switch (type) {
    case "io": // 1.7G文件，耗时 非常慢 inputStreamCopyFile(inputFilePathStr, outputFilePathStr); break; case "buffer": // 1.7G文件，耗时 81992 bufferStreamCopyFile(inputFilePathStr, outputFilePathStr); break; case "mmap": // 1.7G文件，耗时 30216 mmapStreamCopyFile(inputFilePathStr, outputFilePathStr); break; case "sendfile": // 1.7G文件，耗时 29422 sendfileStreamCopyFile(inputFilePathStr, outputFilePathStr); break; } // 用时 System.out.println(System.currentTimeMillis() - start); } private static void sendfileStreamCopyFile(String inputFilePathStr, String outputFilePathStr) {
    try(FileChannel inputChannel = new FileInputStream(inputFilePathStr).getChannel(); FileChannel outputChannel = new FileOutputStream(outputFilePathStr).getChannel()) {
    // 小于2G的文件，可以直接读，超过的部分会被丢弃，也可以用transferTo outputChannel.transferFrom(inputChannel, 0, inputChannel.size()); // 大于2G的文件，多次读写 // long size = inputChannel.size(); // for (long left = size; left > 0;) {
    // long transferSize = inputChannel.transferTo(size - left, left, outputChannel); // left = left - transferSize; // } } catch (IOException e) {
    e.printStackTrace(); } } private static void mmapStreamCopyFile(String inputFilePathStr, String outputFilePathStr) {
    try(FileChannel inputChannel = new FileInputStream(inputFilePathStr).getChannel(); FileChannel outputChannel = new FileOutputStream(outputFilePathStr).getChannel()) {
    long size = inputChannel.size(); MappedByteBuffer mbbi = inputChannel.map(FileChannel.MapMode.READ_ONLY, 0, size); MappedByteBuffer mbbo = outputChannel.map(FileChannel.MapMode.READ_WRITE, 0, size); for (int i = 0; i < size; i++) {
    byte b = mbbi.get(i); mbbo.put(i, b); } } catch (IOException e) {
    e.printStackTrace(); } } private static void bufferStreamCopyFile(String inputFilePathStr, String outputFilePathStr) {
    try(BufferedInputStream fis = new BufferedInputStream(new FileInputStream(inputFilePathStr)); BufferedOutputStream fos = new BufferedOutputStream(new FileOutputStream(outputFilePathStr))) {
    byte[] buf = new byte[1]; int len = 0; while ((len = fis.read(buf)) != -1) {
    fos.write(buf); } } catch (IOException e) {
    e.printStackTrace(); } } private static void inputStreamCopyFile(String inputFilePathStr, String outputFilePathStr) {
    try(InputStream fis = new FileInputStream(inputFilePathStr); FileOutputStream fos = new FileOutputStream(outputFilePathStr)) {
    byte[] buf = new byte[1]; int len = 0; while ((len = fis.read(buf)) != -1) {
    fos.write(buf); } } catch (IOException e) {
    e.printStackTrace(); } } }

（2）各种IO性能差异的原因

mmap和sendfile性能差别并不大，但是都比普通的IO要快很多。

3、不同中间件的零拷贝

（1）Nginx

（2）RocketMQ

RocketMQ主要是mmap，也有小部分使用sendfile。

RocketMQ在消息存盘和网络发送使用mmap，单个CommitLog文件大小默认1GB，要在用户进程内处理数据，然后再发送出去的话，用户空间和内核空间的数据传输就是不可避免的。

（3）Kafka

Kafka主要是sendfile，也有mmap。

Kafka在客户端和broker进行数据传输时，broker使用sendfile系统调用，类似【FileChannel.transferTo】API，将磁盘文件读到OS内核缓冲区后，直接转到socket buffer进行网络发送，即Linux的sendfile。

（4）Netty

Netty 的零拷贝主要包含三个方面：

1、在网络通信上，Netty 的接收和发送 ByteBuffer 采用 DIRECT BUFFERS，使用堆外直接内存进行 Socket 读写，不需要进行字节缓冲区的二次拷贝。如果使用传统的堆内存（HEAP BUFFERS）进行 Socket 读写，JVM 会将堆内存 Buffer 拷贝一份到直接内存中，然后才写入 Socket 中。相比于堆外直接内存，消息在发送过程中多了一次缓冲区的内存拷贝。

2、在缓存操作上，Netty 提供了 CompositeByteBuf 类，它可以将多个 ByteBuf 合并为一个逻辑上的 ByteBuf，避免了各个 ByteBuf 之间的拷贝。通过 wrap 操作，我们可以将 byte[]数组、ByteBuf、 ByteBuffer 等包装成一个 Netty ByteBuf 对象，进而避免了拷贝操作。ByteBuf支持slice 操作，因此可以将ByteBuf分解为多个共享同一个存储区域的ByteBuf，避免了内存的拷贝。

3、在文件传输上，Netty 的通过 FileRegion 包装的 FileChannel.tranferTo 实现文件传输，它可以直接将文件缓冲区的数据发送到目标 Channel，避免了传统通过循环 write 方式导致的内存拷贝问题。
