静态路由的配置（个人笔记）

大家好，欢迎来到IT知识分享网。

部分基础

ip地址：三点分十进制    c类私有地址：192.168.0.0 -192.168.255.255

子网掩码：255.255.255.0   24位掩码

网段：192.168.1.0/24 表示IP地址192.168.1.0和子网掩码255.255.255.0，其中24表示子网掩码中有24个连续的1。

Router#show ip route 查询路由表

路由类型：直连路由 、静态路由 、动态路由

路由表：存储路由条目 C–直连 S–静态

静态路由：手动指定  实现不同网段之间的通信

Router#show ip interface brief 查询接口IP地址

如果在全局配置模式下查询命令加上do

例如do show ip route

Router#configure  terminal     进入到全局配置模式

Router#ping 192.168.1.2 //测试连通性

静态路由：

Router(config)#hostname  XX //修改设备名称

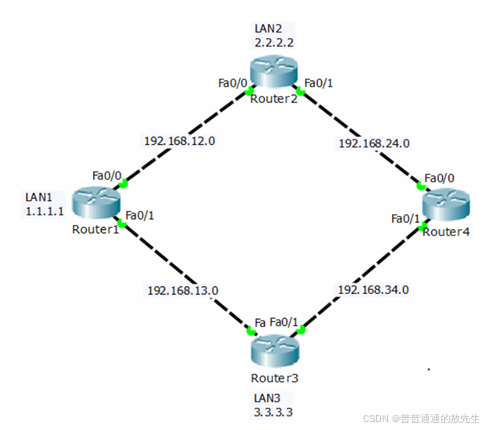

实验拓扑

实验配置

1)    参照拓扑结构，使用合适的线缆对路由器和交换机完成拓扑的搭建

2)    完成各路由器的设备名和 IP 地址的基本配置，实现各设备直连链路之间可以互 ping，

各路由器的直连接口地址自行规划

3)   在路由器 R1、路由器 R2 和路由器 R3 上各新增一个 Loopback 接口，模拟各 LAN所在的主机，自行规划 LAN1 、 LAN2 和 LAN3 所在网段的地址

4)    在路由器 R1 上创建两条分别到达 LAN2 、 LAN3 所在网段的静态路由

5)    在路由器 R2 上创建两条分别到达 LAN1 、 LAN3 所在网段的静态路由

6)    在路由器 R3 上创建两条分别到达 LAN1 、 LAN2 所在网段的静态路由

7)    使用 ping 命令测试 LAN1 、 LAN2 、 LAN3 主机之间的连通性

8)    观察 R1、R2、R3 的路由表，比较不同路由表的内容，并分析 LAN1 分别访问 LAN2、

LAN3 的数据通信过程

9）  完成相关配置，使 R4主机去访问 LAN1 时实现链路备份，当R2与R4相连链路故障时能够切换另外的一条线路进行通信

实验需求

1)    ip地址配置

Router>en

Router#config

Router(config)#hostname R2

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip address 192.168.12.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#interface fastEthernet 0/1

R2(config-if)#ip address 192.168.24.2 255.255.255.0

R2(config-if)#no shutdown

R1 R3 R4同

R2(config-if)#

R2(config)#ip route 192.168.13.0 255.255.255.0 192.168.12.1

R2(config)#ip route 192.168.34.0 255.255.255.0 192.168.24.4

R2(config)#exit

R1 R3 R4 同

Ping测试成功

2）  环回口配置

R1(config)#interface loopback 0

R1(config-if)#ip address 1.1.1.1 255.255.255.0

R2 R3 同

3）  在路由器 R1 上创建两条分别到达 LAN2 、 LAN3 所在网段的静态路由

R1(config)#ip route 2.2.2.0 255.255.255.0 192.168.12.2

R1(config)#ip route 3.3.3.0 255.255.255.0 192.168.13.3

4） 在路由器 R2 上创建两条分别到达 LAN1 、 LAN3 所在网段的静态路由

R2(config)#ip route 3.3.3.0 255.255.255.0 192.168.12.1

R2(config)#ip route 1.1.1.0 255.255.255.0 192.168.12.1

5）  在路由器 R3 上创建两条分别到达 LAN1 、 LAN2 所在网段的静态路由

R3(config)#ip route 1.1.1.0 255.255.255.0 192.168.13.1

R3(config)#ip route 2.2.2.0 255.255.255.0 192.168.13.1

8）完成相关配置，使 R4主机去访问 LAN1 时实现链路备份，当R2与R4相连链路故障时能够切换另外的一条线路进行通信

R4(config)#ip route 1.1.1.0 255.255.255.0 192.168.24.2

R4(config)#ip route 1.1.1.0 255.255.255.0 192.168.34.3

实验测试

使用 ping 命令测试 LAN1 、 LAN2 、 LAN3 主机之间的连通性

发现R1可ping 2.2.2.2 与3.3.3.3  R2 R3可ping 1.1.1.1 R2也可ping 3.3.3.3 R3也可ping 2.2.2.2

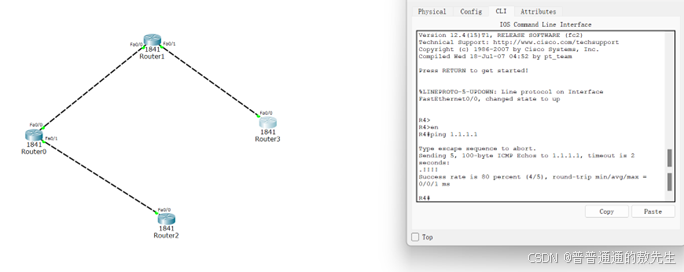

链路备份 R4测试LAN1 ，断开与R2相连接的链路后测试连通性

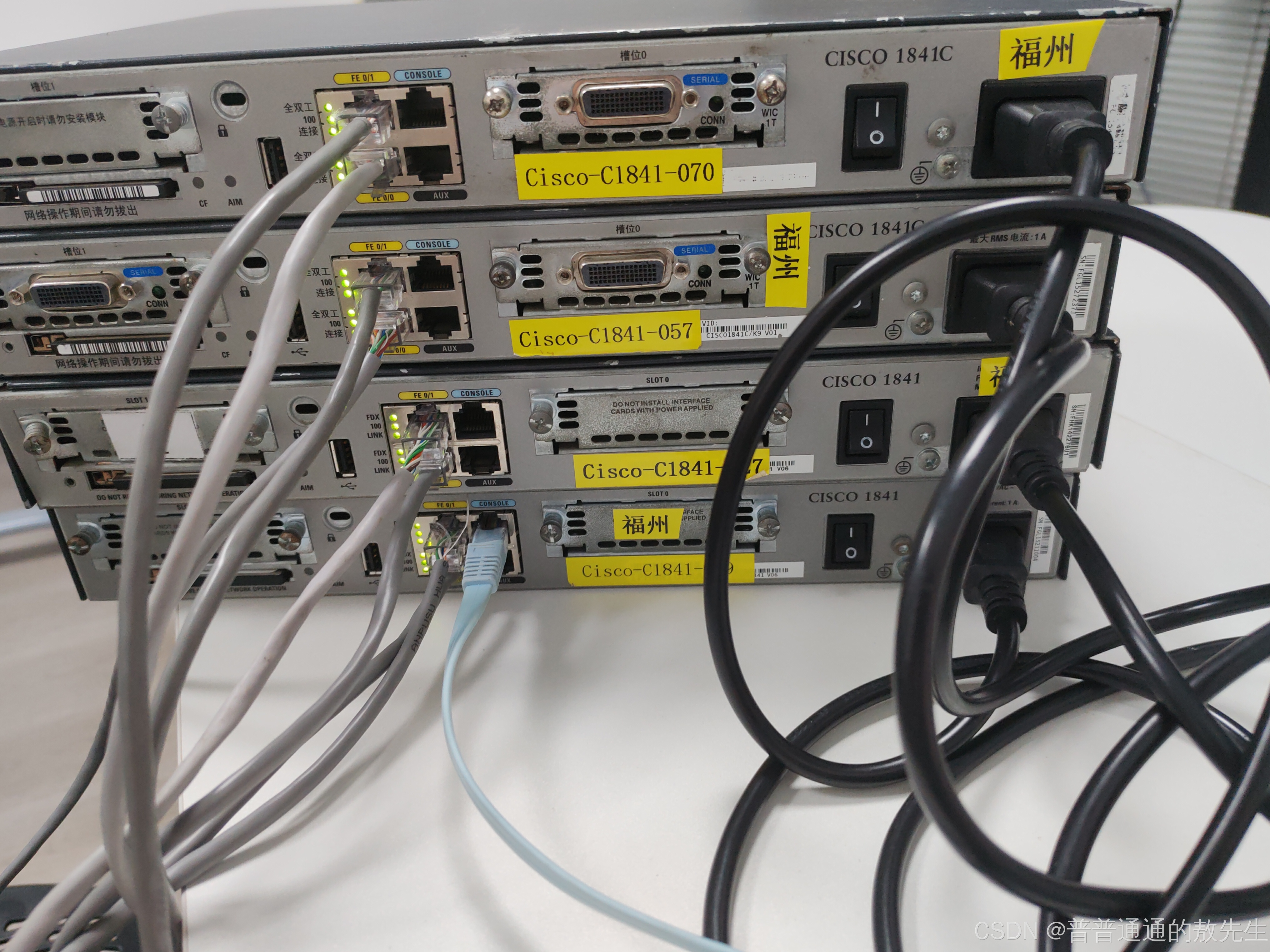

实操部分

我遇到的问题；

1. 设备一般是符合情形的，协议是可用的
2. 线的连接符合，自己内心有所把握，1-2 1-3 2-1 2-4 3-1 3-4 4-2 4-3
3. 记得命名，方便查错，清晰明了 R1 R2 R3 R4
4. 配置时不用拔电脑的接口，拔路由器的接口就行，不必多开窗口
5. 边做适当检验
