前言

在Windows中相信大家已经很熟悉使用Xmanager(Xshell), MobaXterm, SecureCRT通过X11实现Linux图形化界面显示，我的需求是在macOS下使用iTerm2作为Terminal实现X11图形化界面显示，网上大部分教程只提到安装Xquartz但并没有结合实际问题给出完整的解决步骤，我把实践过程做了详细的记录方便大家按照最简单的步骤实现Linux图形化显示效果。

更新历史

2020年11月20日 – 初稿

阅读原文 – https://wsgzao.github.io/post/x11/

X11介绍

有些Linux服务器出于性能和效率的考虑，通常都是没有安装图形化界面的，那么图形化程序在服务器上压根儿就跑不起来，或者无法直接显示出来，这就很尴尬了！那么如何解决这个问题呢？可以基于X11 Forwarding技术 + MobaXterm/Xshell/SecureCRT/XQuartz 等第三方工具，就可以轻松搞定，是不是很简单？

X协议

Linux 本身是没有图形化界面的，所谓的图形化界面系统只不过中 Linux 下的应用程序。这一点和 Windows 不一样。Windows 从 Windows 95 开始，图形界面就直接在系统内核中实现了，是操作系统不可或缺的一部分。Linux 的图形化界面，底层都是基于 X 协议。

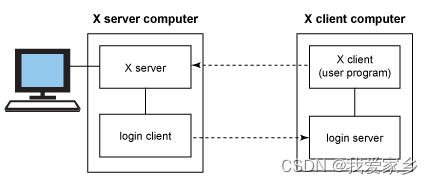

X 协议由 X server 和 X client 组成： – X server 管理主机上与显示相关的硬件设置（如显卡、硬盘、鼠标等），它负责屏幕画面的绘制与显示，以及将输入设置（如键盘、鼠标）的动作告知 X client。 – X client (即 X 应用程序) 则主要负责事件的处理（即程序的逻辑）。

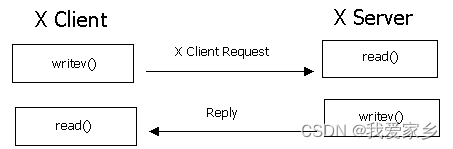

举个例子，如果用户点击了鼠标左键，因为鼠标归 X server 管理，于是 X server 就捕捉到了鼠标点击这个动作，然后它将这个动作告诉 X client，因为 X client 负责程序逻辑，于是 X client 就根据程序预先设定的逻辑（例如画一个圆），告诉 X server说：“请在鼠标点击的位置，画一个圆”。最后，X server 就响应 X client 的请求，在鼠标点击的位置，绘制并显示出一个圆。

X11 Forwarding

这么绕，有啥意义呢？当然有！

许多时候 X server 和 X client 在同一台主机上，这看起来没什么。但是， X server 和 X client 完全可以运行在不同的机器上，只要彼此通过 X 协议通信即可。于是，我们就可以做一些“神奇”的事情，比如像本文开头谈到的，在本地显示 (X server)，运行在服务器上的 GUI 程序 (X client)。这样的操作可以通过 SSH X11 Forwarding (转发) 来实现。

X11 中的 X 指的就是 X 协议，11 指的是采用 X 协议的第 11 个版本。

macOS实现X11图形化界面显示

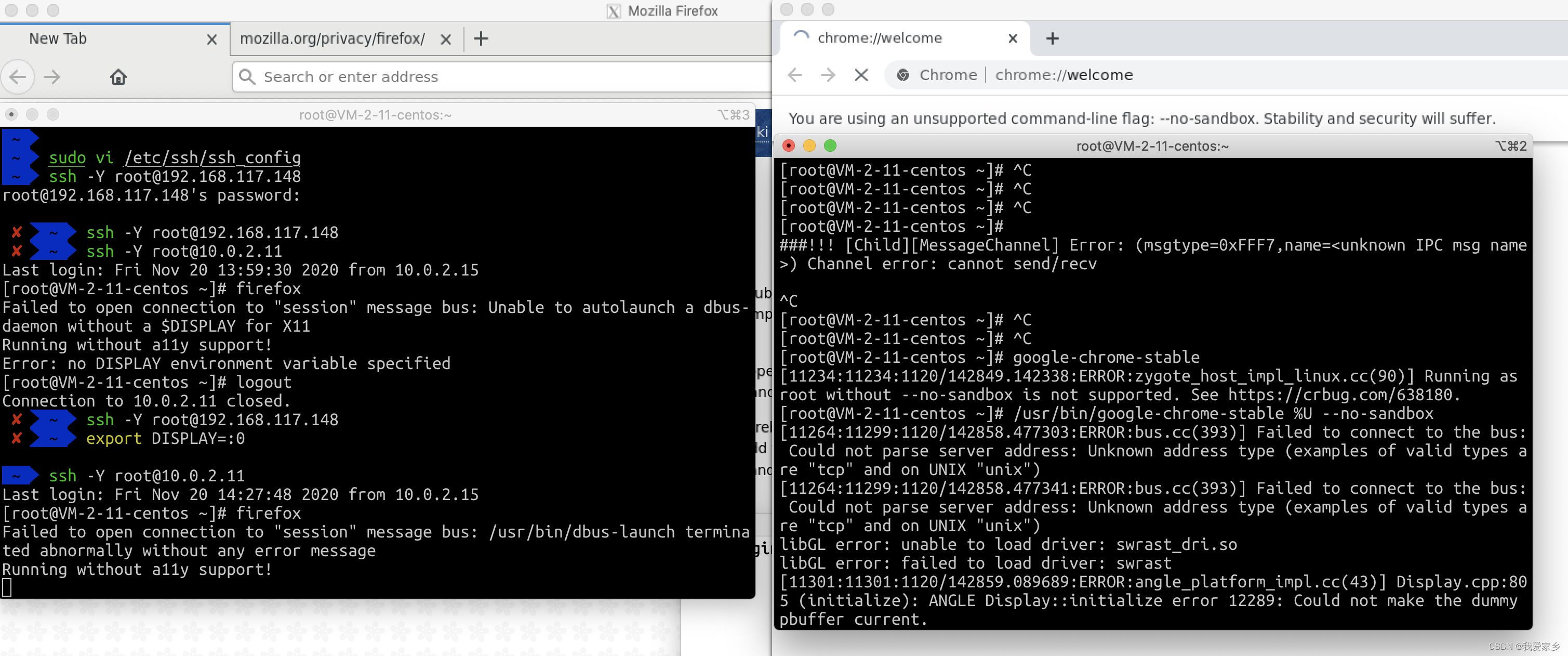

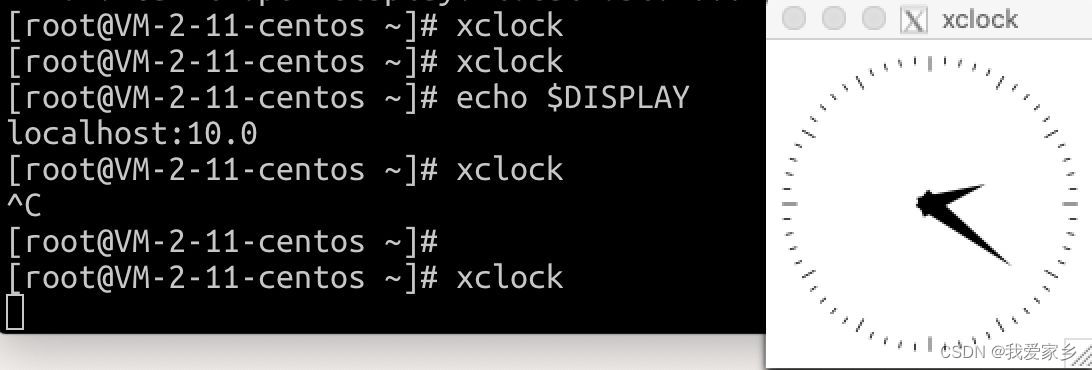

​ # macOS安装xquartz brew cask install xquartz # 启动xquartz，实测`Allow connections from clients`选项非必须条件 Run Applications > Utilities > XQuartz.app # 设置DISPLAY环境变量 export DISPLAY=:0 # 没有使用xquartz中terminal的话不会自动设置DISPLAY环境变量，可能会出现以下错误 [root@VM-2-11-centos ~]# firefox Failed to open connection to "session" message bus: Unable to autolaunch a dbus-daemon without a $DISPLAY for X11 Running without a11y support! Error: no DISPLAY environment variable specified # ssh添加-Y flag登录远程主机 ssh -Y user@host # 登录成功后可能出现以下错误，安装xauth即可解决 ssh -Y root@192.168.117.148 X11 forwarding request failed on channel 0 # 远程主机安装xauth，以centos为例，使用xclock可以测试图形化效果 yum install -y xauth xclock xclock # 如果需要浏览器支持安装firefox或者chrome即可 yum install firefox firefox yum install https://dl.google.com/linux/direct/google-chrome-stable_current_x86_64.rpm /usr/bin/google-chrome-stable %U --no-sandbox ​

参考文章

Enable X11 forward to load images from remote server on MacOS Mojave

Steps

1. Install Xquartz to get X11 support on MacOS. You can google Xquartz and download it from its official site, or install using HomeBrew.

brew cask install xquartz

1. Launch Xquartz. Go to Preference -> Security, click the box Allow connections from clients. NOTE: You have to lauch Xquartz with Allow connections from clients enable everytime you want to ssh to remote server with X11 forwarding support.


2. Lauch terminal or iterm. Add environment DISPLAY.



1. Lauch terminal or iterm, use flag -Y instead of -X with ssh.

ssh -Y user@address

FAQ

1. Why do I need to install Xquartz?

From https://stackoverflow.com/a//

1. Why do I have to add environment DISPLAY?

Please see https://askubuntu.com/a//

1. Why do I have to use -Y instead of -X?

I got the following error when trying to run a python script which draws some curves using matplotlib:

This problem is sovled when using -Y instead of -X. Haven’t got enough time to find exact explanation, just post a link for those who are curious:

Can’t run “ssh -X” on MacOS Sierra

1. How to fix X11 forwarding request failed on channel 0?

Install X authority file utility

sudo yum install xauth

ssh returns message “X11 forwarding request failed on channel 0”
