getdata描点，origin作图

大家好，欢迎来到IT知识分享网。

老师给布置了个任务，说是将现有的几种菊酯类农药太赫兹光谱图绘制成如下形式：

 于是我准备从4种已有的菊酯类农药太赫兹谱图入手，文献

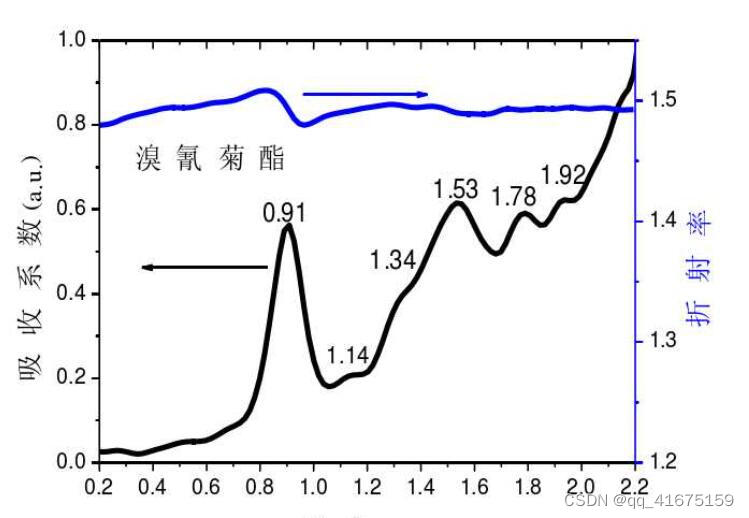

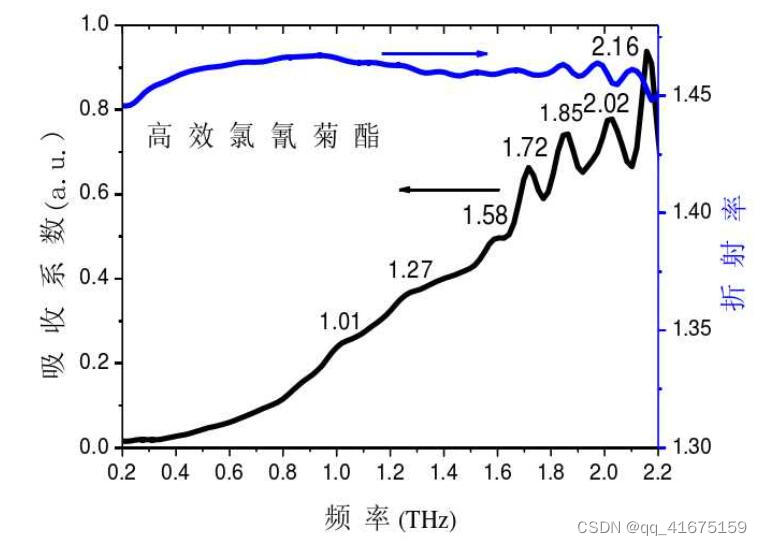

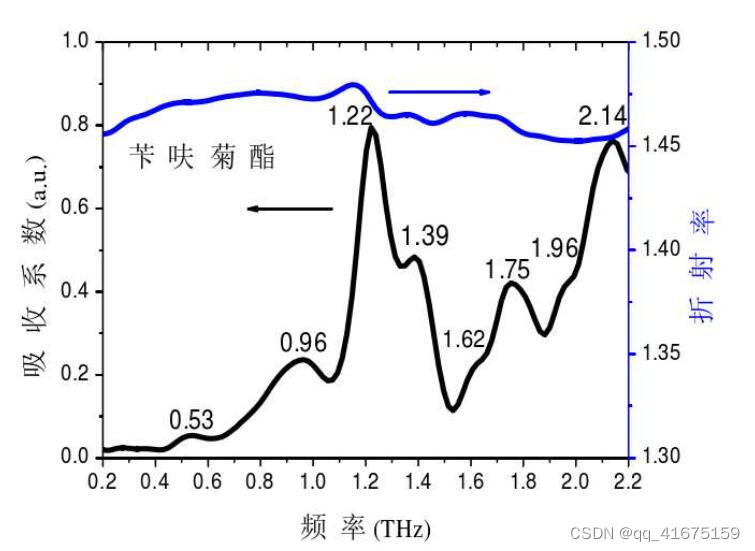

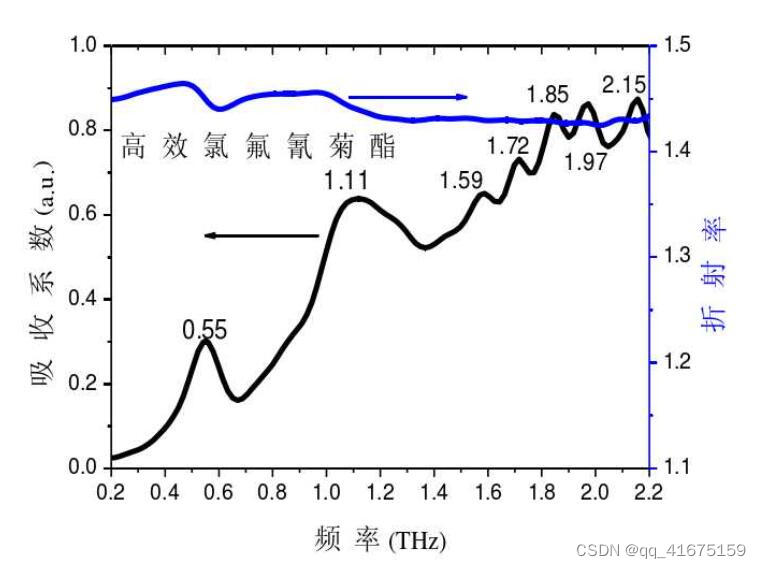

（郝国徽. 基于THz-TDS系统的菊酯类农药光谱研究[D].中国计量学院,2012.）中研究了有五种菊酯类农药，我取了其中的苄呋菊酯、溴氰菊酯、高效氯氟氰菊酯和高效氯氰菊酯，文献中这四种农药的太赫兹谱图长这样：

 接下来用getdata软件将图中吸收系数曲线的数据取出，这个操作就是描点，感觉有点像采样就是说，使用getdata软件有几个注意事项：

1、保存的图片格式需为jpg；

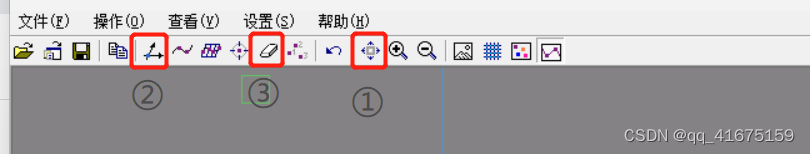

2、有几个按钮是常用的：

 一号按钮是将打开的图片放大到和窗口这么大；

二号按钮是设置xy坐标的最大最小值，获取数据前必须要做这一步，直接将标点定位到图中的坐标轴上，设置最小最大值就可以；

三号按钮是橡皮擦，可以擦除不需要的点。

3、描点可以手动描点也可以自动追踪描点：

 一号按钮是触发手动描点的，按完之后，直接将光标定位到光谱起点，沿着光谱按照一定间隔描点，直到光谱结束位置；

二号按钮是触发自动追踪的，但是在这之前需要操作一下，只需要设置曲线颜色和背景颜色就可以，设置曲线颜色时就将光标定位到曲线上任一位置，设置背景颜色就将光标定位到背景任一位置，操作完再按二号按钮，将光标定位到曲线起点处（任一位置也是可以的），单击之后可以在所选光谱上自动描点，但是这个方法很可能出现杂乱无章地线（也可能会断连），建议是结合手动描点一起，能光滑链接起来的地方就自动描点 ，没有办法光滑连接就手动描一下。

4、查看描点是否成功，下图的按钮可以只显示描的点，再按一下即可恢复原图：

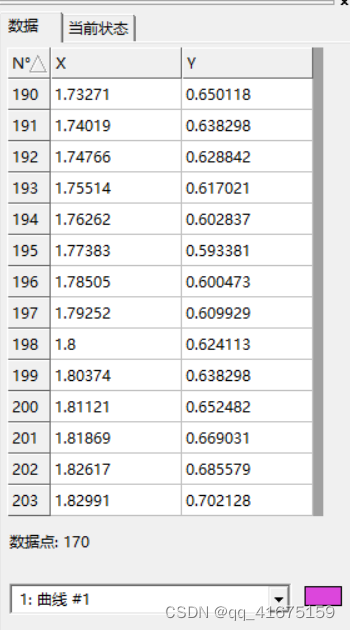

描完点后可以在右侧看到所描点的坐标，直接复制数据就可以使用：

 最后就可以画图啦！

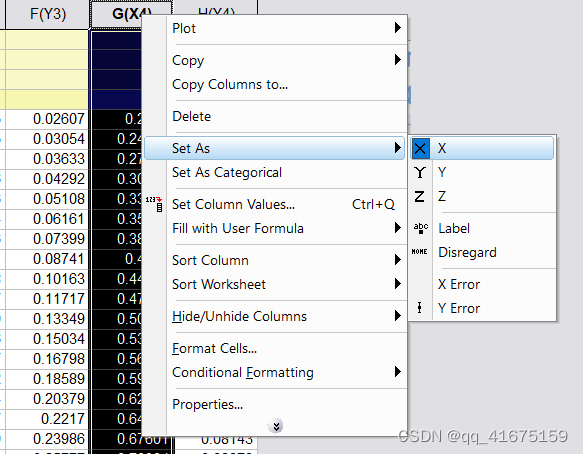

将四组数据放到一个工作表中，像这样有多组数据同时作图的话，在表头设置一下XY就可以了，具体方法就是选中该列，右键设置为X或者Y：

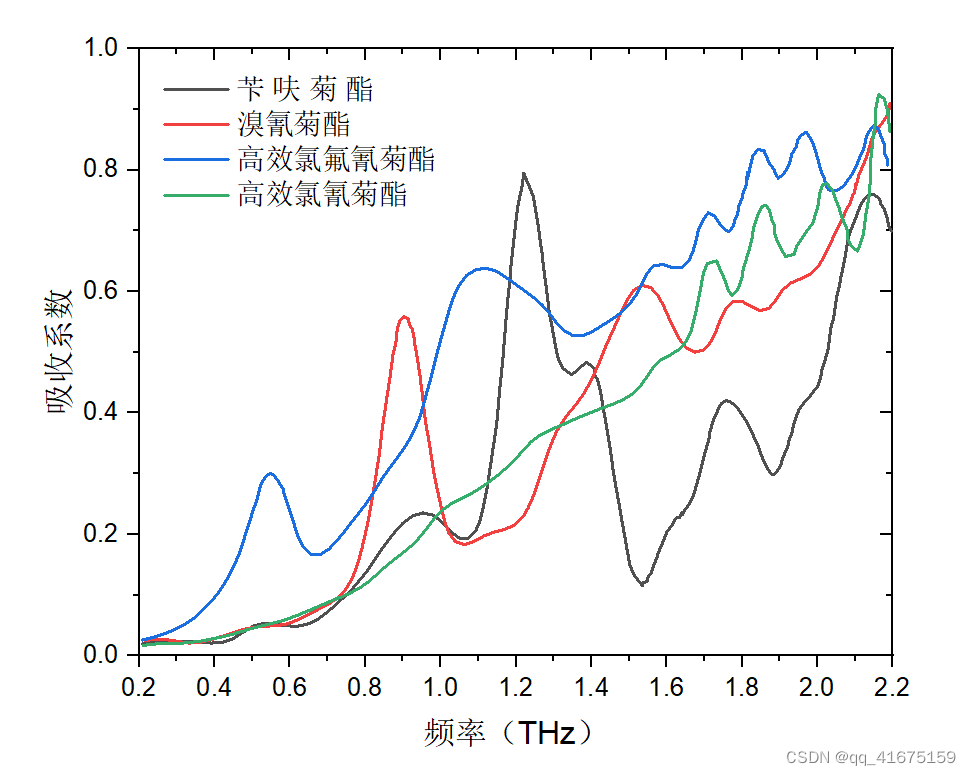

 我先试了一下直接绘制折线图，效果不是很好，太乱了堆在一起：

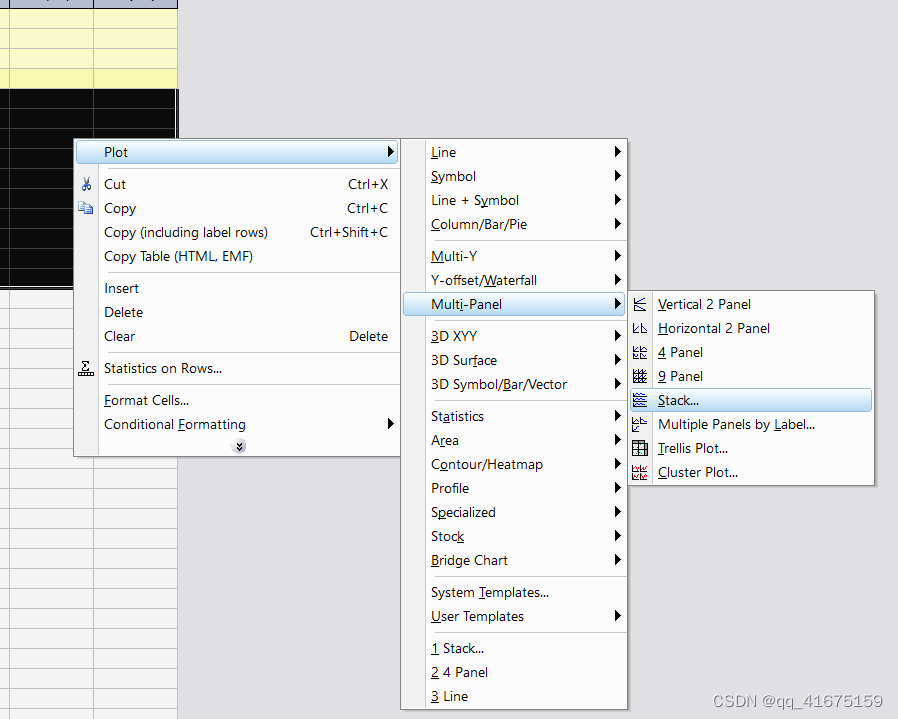

考虑到这四张图的横纵坐标范围都一样， 或许可以将四个折线图分开堆在一起，全选这多组数据，右键绘图选择多Y图里的栈（翻译过来应该是这个）：

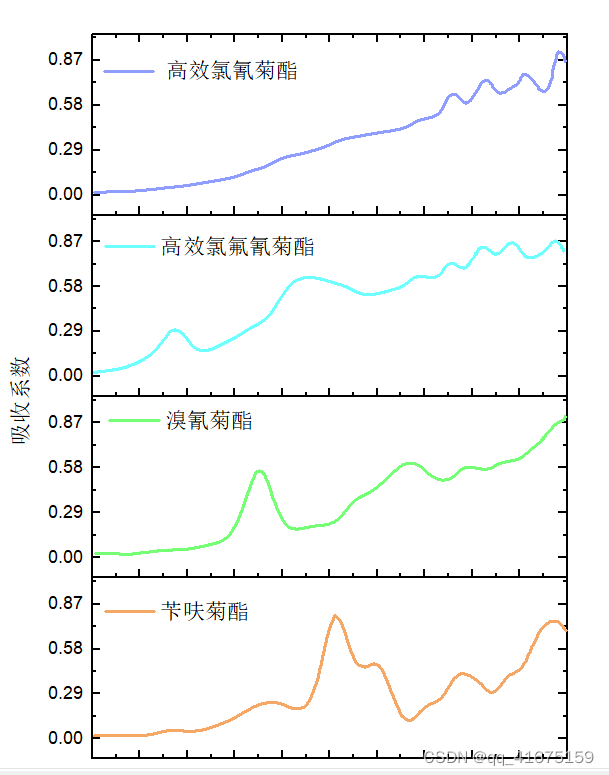

 这个是绘制完修改了坐标轴之后的图，自我感觉比之前好多了：

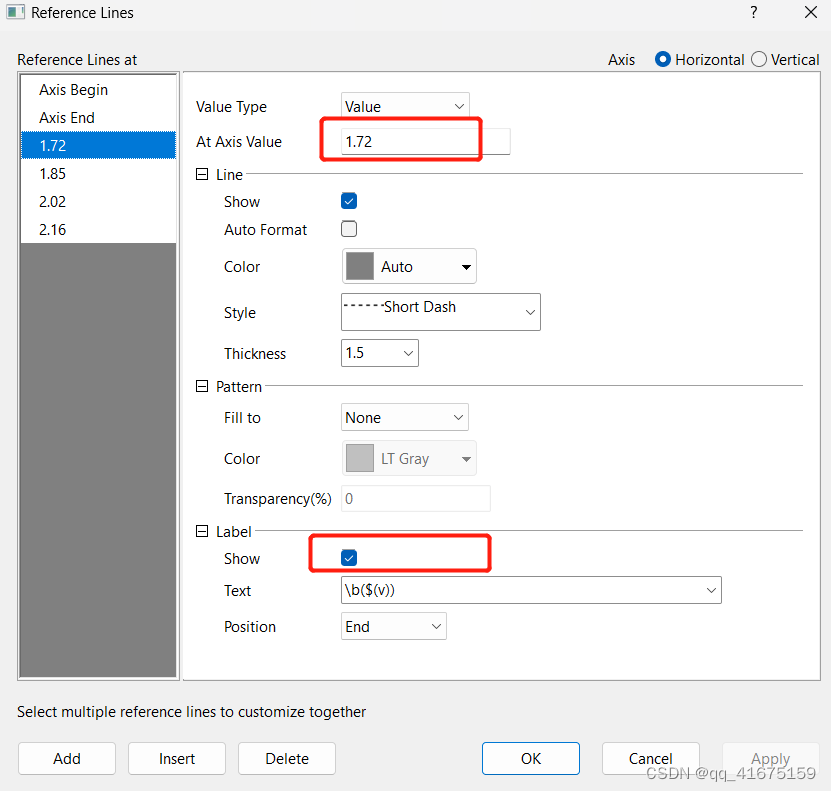

 再按照要求在峰处做垂直的线以及标出峰值，参考了这篇文章getdata描点，origin作图 ，设置的参数如下（红框处记得填写数值或者勾选，Line那里也是进行了一下设置的）：

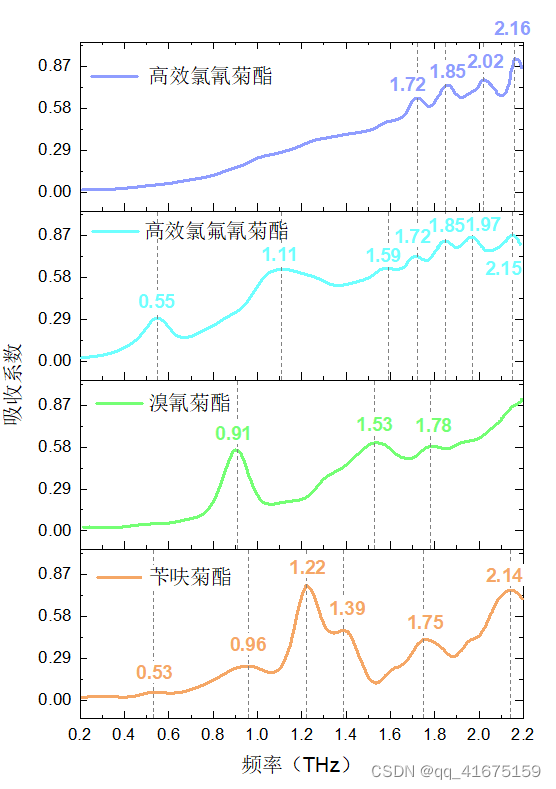

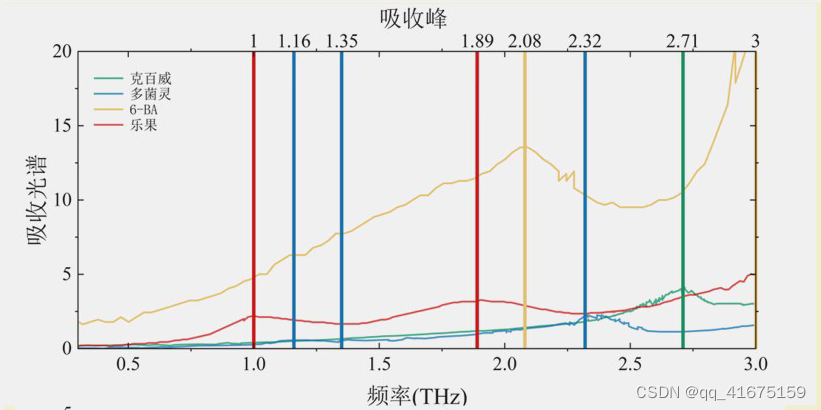

 成品图来啦，自我感觉非常满意！！！

 希望能帮到大家喔！
