FT232R之Bit Bang

大家好，欢迎来到IT知识分享网。

那啥FT232R

强大而憋屈

图片来自上面的博客，由于没有外部晶振导致的输出的信号会乱掉，大多数串口都是按照官方原理图，使用内部晶振，所以释放身边FT232串口的潜力希望不大了。另一种方法是飞线到晶振上去，这样的方法很不稳，也很丑，除非自制一个个性的串口，把晶振给加上去，使用12MHz有源或者无源晶振。

重新设计，释放潜力

电路布线

FT232R实际可以编程的3种模式

• Asynchronous Bit Bang Mode （异步BitBang）
• Synchronous Bit Bang Mode （同步BitBang）
• CBUS Bit Bang Mode （CBUS BitBang）

1. 异步BitBang (0x01)
   异步BitBang是最容易理解的，他一共有8个可配置输入输出的 IO，所指代的也就是FTDI芯片中的DBUS，分别对应Bit0-7，未配置情况下也就是RS232的标准引脚分别是:TX RX RTS# CTS# DTR# DSR# DCD# RI# 手册的只标明了引脚号，其实对应的就是这个功能。每个IO的输入和输出可以单独配置，不受影响。可以选CBUS配置WR# RD#功能，这些功能需要在EEPROM中配置，而不是通过编程！

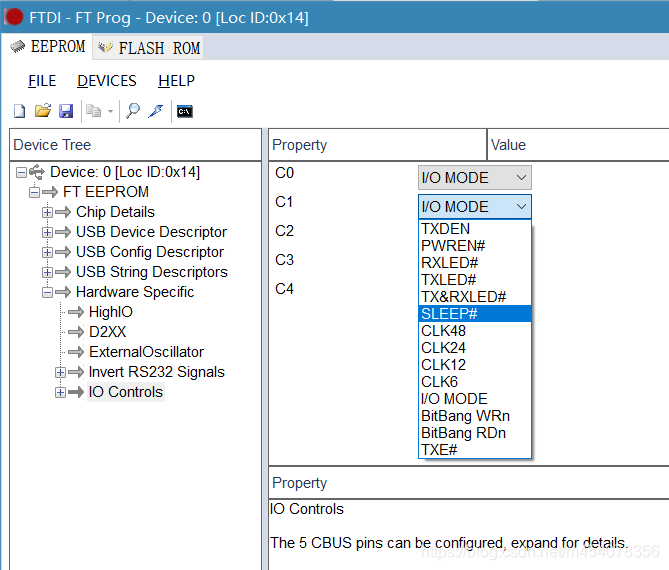

   FT232RL自带了EEPROM，在官网下载FT PROG就可以配置FT232R的功能了，配制成BiBang WRn等等

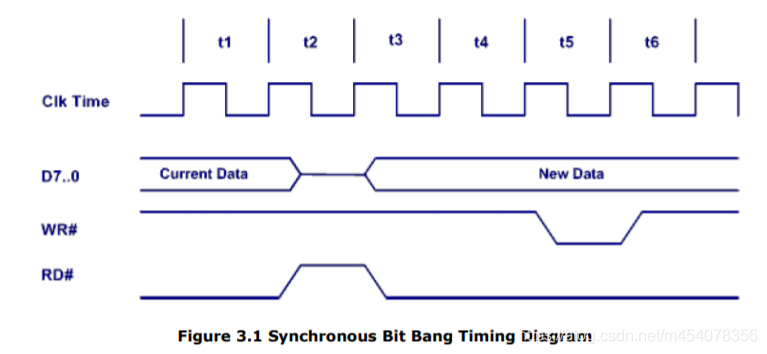

2. 同步BitBang(0x04)
   这个模式是一定要先读在写入，需要的话和异步模式相同可以配置WR# RD#功能到CBUS上，具体参考手册。这种模式也是实现SPI，I2C的主要模式，讲一些类生成好的时钟序列写给芯片后，每次写电平FT232都会记录输入管脚的电平，然后取出对应位置的电平进行解码。

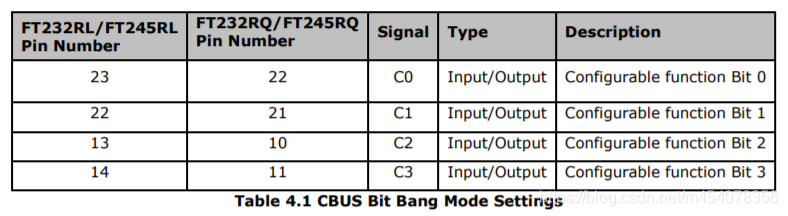

3. CBUS BitBang(0x20)

   CBUS并不是提供了API可以自由控制，而且只能控制CBUS0-3一共4个IO。跟当初想的不一样，与控制DBUS的BirBang只能两者取其一。需要上面提到的那样，在FT_PROG中配置成I/O MODE。切换很不灵活，而且官方说传输大的buffer，CBUS起来和DBUS相比会慢很多，受到USB的帧决定，可能应该是，DBUS有硬件FIFO的缘故。



不标准的Hello World

TX和RX口软件输出50%占空比的方波

#include "ftd2xx.h" #include <stdio.h> #include <stdlib.h> #include <windows.h> int main() {
    FT_STATUS ftStatus; FT_HANDLE handle; FT_DEVICE_LIST_INFO_NODE *ftDevInfoList; DWORD numDevs; ftStatus = FT_CreateDeviceInfoList(&numDevs); if (ftStatus == FT_OK) {
    printf("Number of FTDI devices is:%ld\n", numDevs); if (numDevs == 0) {
    return 0; } } else {
    return 1; } if (FT_Open(0, &handle)) {
    puts("Can't open device"); return 1; } BYTE dat[] = {
   0x01, 0x02, 0x01, 0x02, 0x01, 0x02, 0x01, 0x02}; DWORD bytes; ftStatus = FT_SetBitMode(handle, 0x03, 0x01); if (ftStatus) {
    puts("BitMode"); return 1; } ftStatus = FT_SetBaudRate(handle, 9600); if (ftStatus) {
    puts("BaudRate"); return 1; } for (int i = 0; i < 4; ++i) {
    FT_Write(handle, dat, sizeof(dat), &bytes); } FT_Close(handle); }
