0 Preface/Foreword
1 8080 介绍
8080并行接口由Intel发明，即8080 MCU Interface。8080接口包含两种形式，8080-I和8080-II。
1.1 8080-I
最高数据总线可达18-bit，最小数据总线为8-bit。支持8-bit，9-bit，16-bit，18-bit data bus。具体数据信号线组合如下：
- 8-bit: D[7:0]
- 9-bit: D[8:0]
- 16-bit: D[15:0]
- 18-bit: D[17:0]
1.2 8080-II
最高数据总线可达18-bit，最小数据总线为8-bit。支持8-bit，9-bit，16-bit，18-bit data bus。具体数据信号线组合如下：
- 8-bit: D[17:10]
- 9-bit: D[17:9]
- 16-bit: D[17:10] & D[8:1]
- 18-bit: D[17:0]
2 8080典型应用
2.1 GC9307N

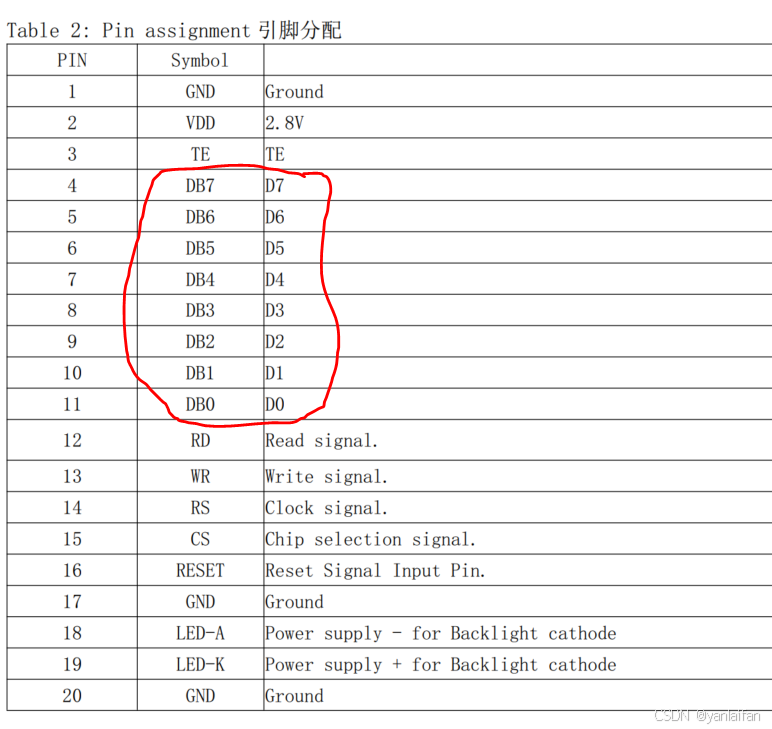

8bits data-lane，8位的数据通道。用于LCD屏幕的驱动。（比如GC9307N驱动芯片）
cathode:阴极
anode：阳极

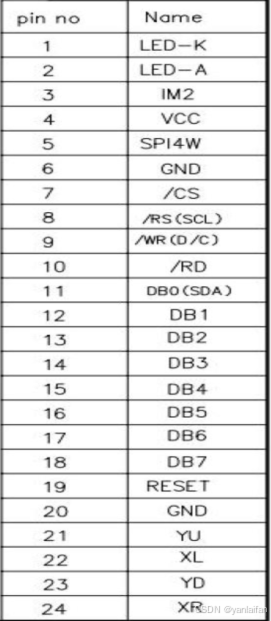

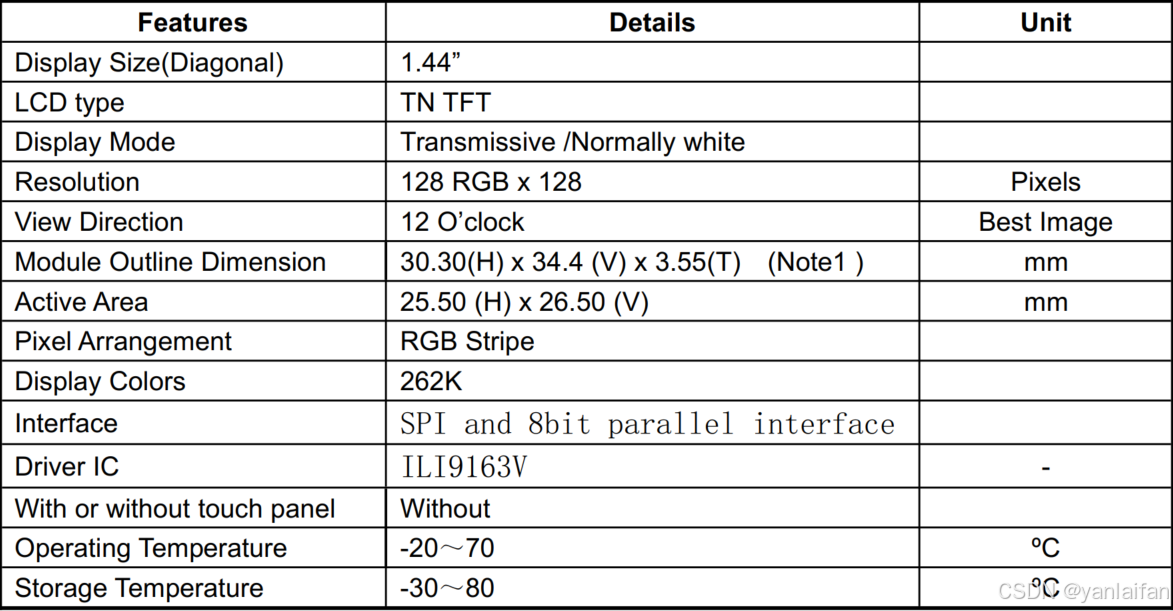

2.2 ILI9163V

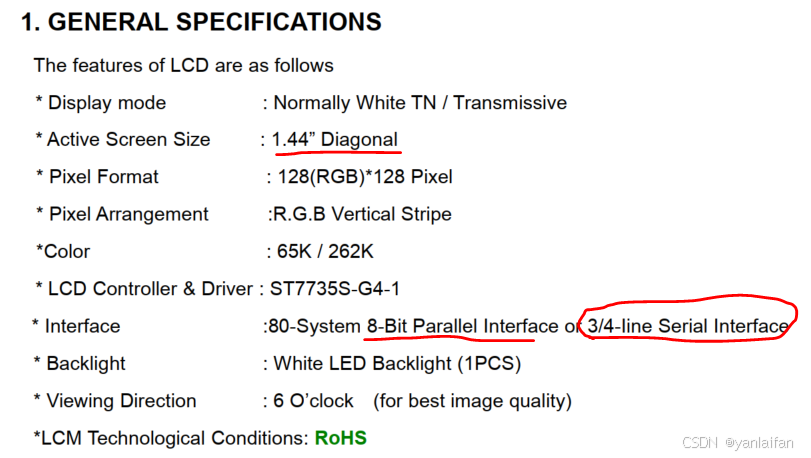

2.3 ST7735S-G4-1

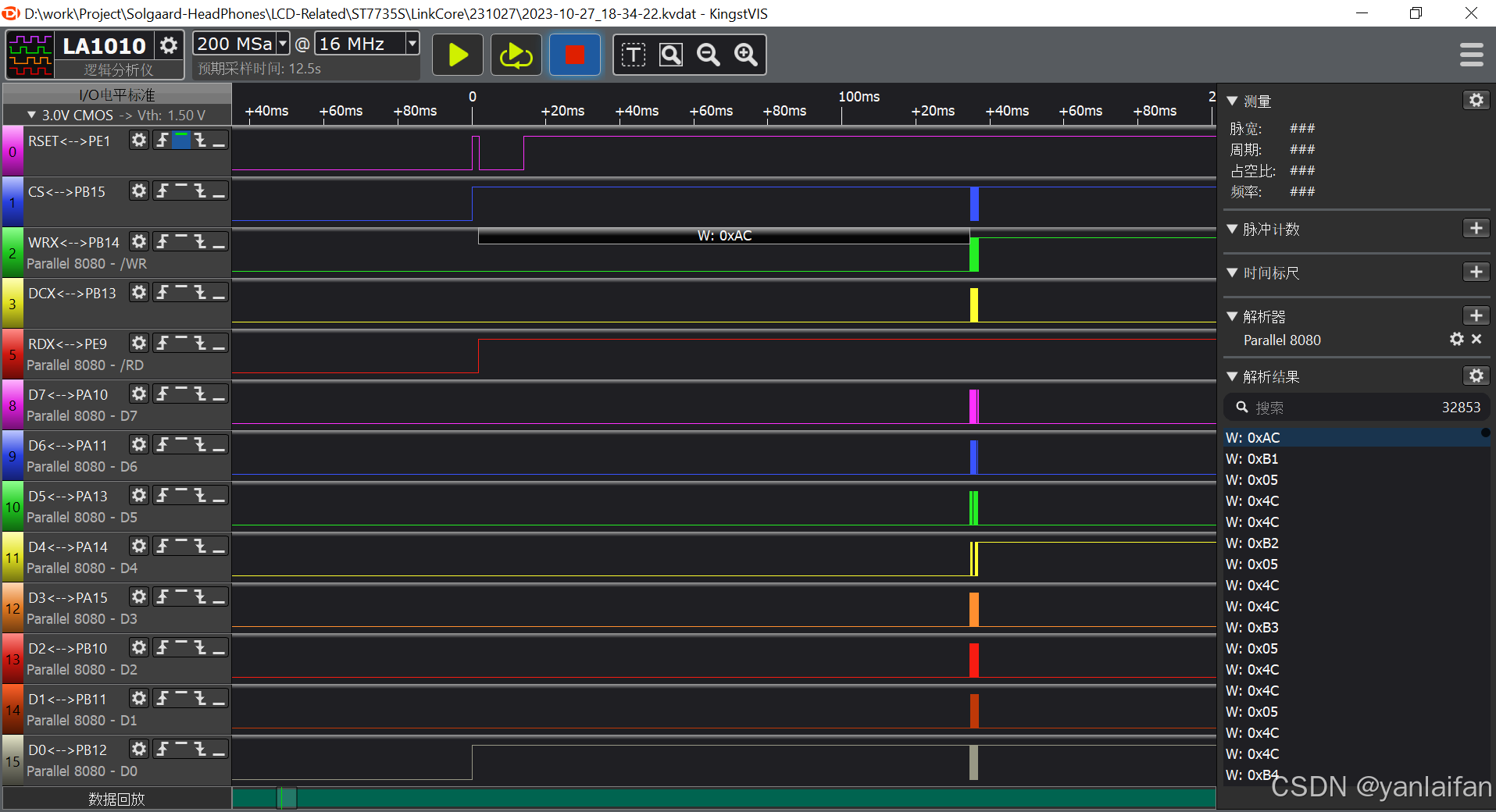

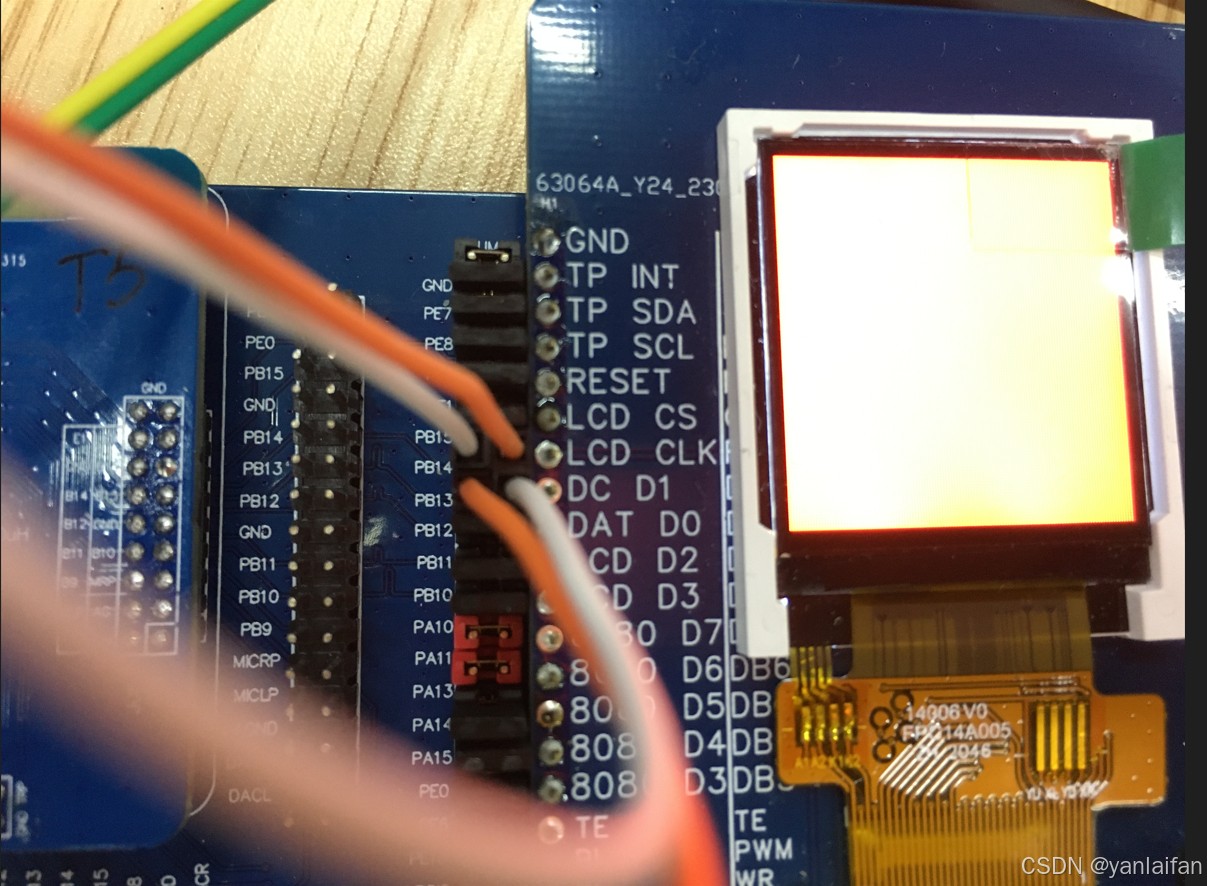

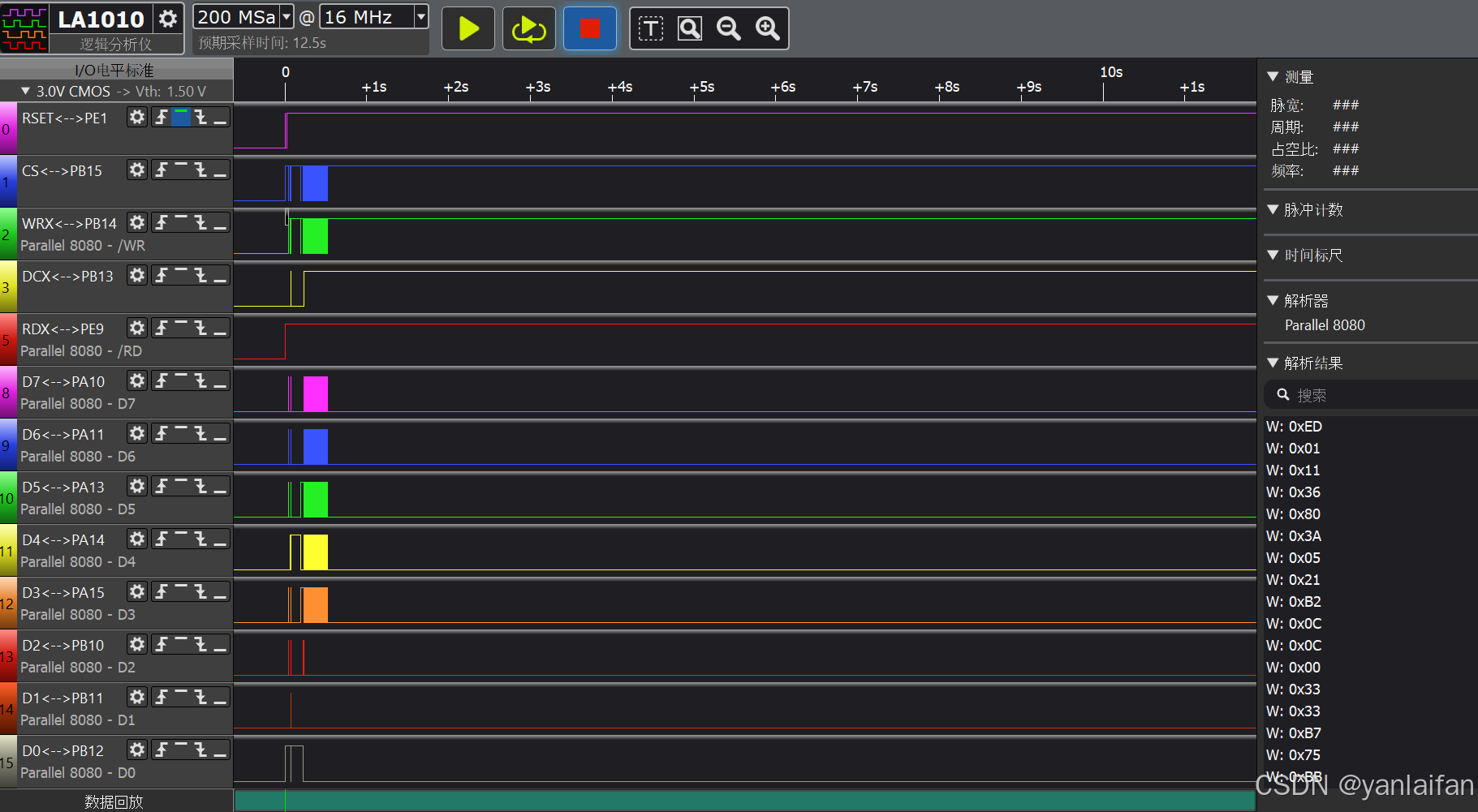

下面是通过8-bit 8080接口驱动LCD。

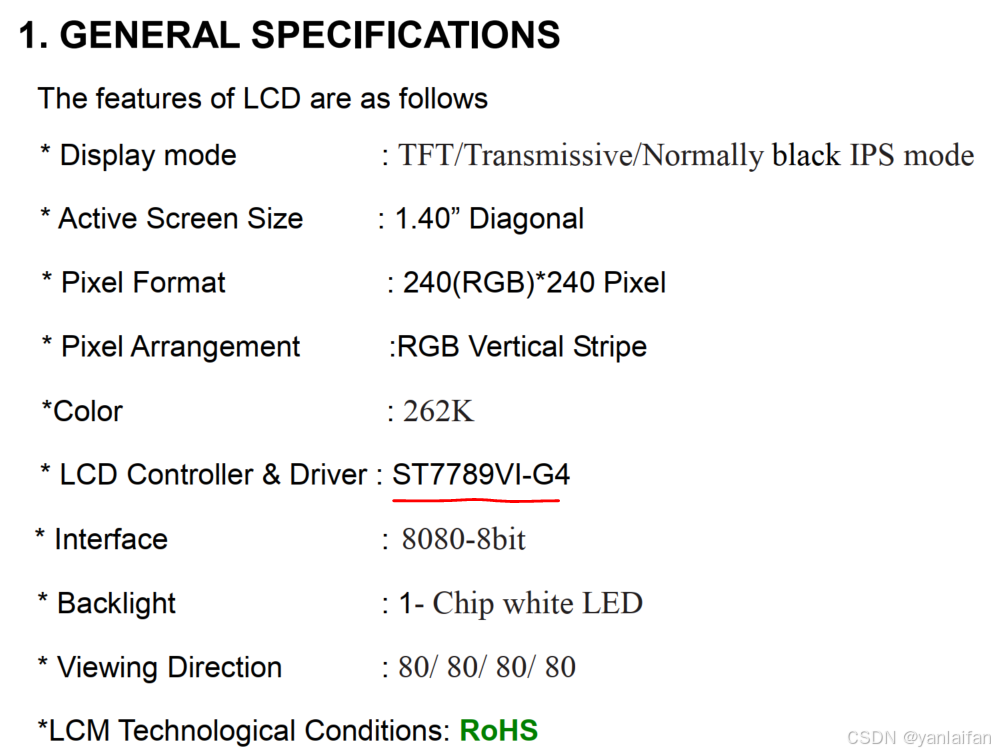

2.4 ST7789VI-G4
