目录
概念
- VSU（Virtual Switching Unit）是一种网络系统虚拟化技术，物理上是多台设备逻辑上是一台设备，将两 台交换机组合为单一的虚拟交换机，从而简化网络拓扑，降低网络的复杂性，缩短应用恢复的时间和业务中断的时间，提高网络资源的利用率
传统可靠性网络
缺陷：
1. 网络拓扑复杂，管理困难
2. 故障恢复时间一般在秒级
3. 部分链路阻塞，链路带宽资源浪费
VSU与传统相比技术优势
- 简化管理
管理员只需要连接一台设备，就可以进行统一管理
- 简化网络拓扑
- 通过聚合链路和外围设备连接，不存在二层环路，没必要配置MSTP协议
- 减少协议报文交互，例如OSPF、PIM、SNMP等协议
- 故障恢复时间缩短到毫秒级
- 提高带宽利用率
VSU基本概念：工作模式
- 交换机有两种工作模式：单机模式（默认）、VSU模式
- 切换为单机模式：（特权模式下）switch convert mode standalone
- 切换为VSU模式：（特权模式下）switch convert mode virtua
（ 组建VSU，必须把交换机的工作模式从单机模式切换到VSU模式 ）

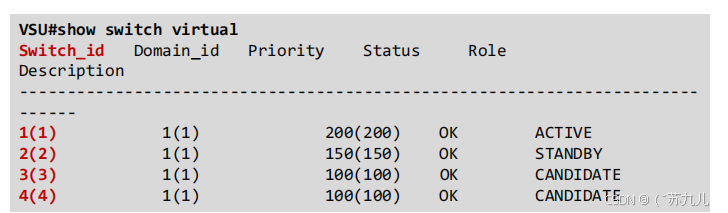

VSU基本概念：switch ID
设备编号Switch ID是交换机在VSU中的成员编号，取值是1-8（缺省为1)
在单机模式，接口编号采用二维格式（G2/3）
在VSU中，接口编号采用三维格式
–第一维（数字1）表示机箱成员编号
–后面两维（数字2和3）分别表示错位号和该情位上的接口编号
（ 在VSU中必须保证所有成员的设备编号都是唯一的，如果建立VSU时成员设备的编号不唯一， VSU建立将不成功 ）

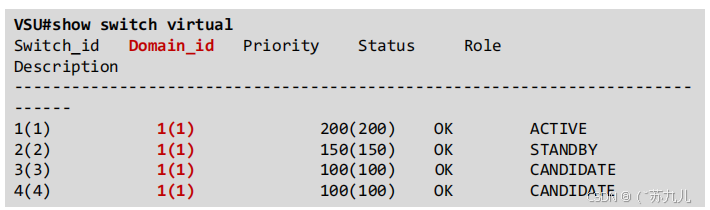

VSU基本概念：Domain ID
·域编号（Domain ID）是VSU的标识符，用来区分不同的VSU
·两台交换机的domain ID相同，才能组成VSU，取值范围是1到255（缺省100）
—在非VSU状态下，修改命令：switch virtual domain XX
—在VSU状态下，进入VSU配置域，修改命令：switch XX domain XX ，然后保存命令重启后生效
必须把交换机的工作
（ 一台设备只能处于一个domain下 ）
VSU基本概念：优先级
- 优先级是成员设备的一个属性，在角色选举过程用到
- 优先级值越大，被选举为主设备的可能性越大，取值范围是1到255（缺省为100）
VSU： 4种状态
OK 状态：设备VSU正常工作，属于最终的稳定状态
Recovery状态：
1.在VSU系统分裂，且配有BFD或者链路聚合检测时，备机设备会处于该状态
2.当两个分裂的VSU系统合并时，选举失败的那一方也会短暂性的处于该状态
Leave离开状态：属于过程状态，只在设备重启过程中会存在
Isoate孤立状态：当Switch-id一致时，优先级的那台VSU状态将为isolate，此时VSL链路为down状态
• 处于 Recovery 状态的设备将会把处于 VSL 接口和例外口之外的所有接口都置为 shutdown 状态
• 当 Recovery 状态的设备检测到有非 Recovery 状态的邻居时，会自动重启
VSU 的分裂：
- 当VSL断开导致Active设备和Standby设备分到不同的VSU时，就会产生VSU分裂，网络上会出现两个配置相同的VSU
- 在三层，两个VSU的任何一个虚接口（VLAN接口和环回接口等等）的配置相同，网络中出 现 IP地址冲突
- 解决方案：采用检测机制，发现分裂现象，让其中一方进入recovery状态
—-检测机制1：基于BFD检测
—-检测机制2：基于聚合口检测
VSU基本概念：3种角色
Active 主设备（有且只有一个）：管理整个VSU，负责同步配置、时间等到所有成员设备
：当Active故障时，Standby会自动升级为Active接替原Active工作
Candiate候选设备：
当Standby 故障时，系统会自动从Candidate中选举一个新Standby接替原Standby工作
当Active故障时，在Standby自动升级为Active接替原Active工作的同时，系统也会自动从Candiate中选举一个新Standby接替原Standby工作
VSU基本概念：VSL链路
虚拟交换链路（VSL) 是VSU系统的设备间传输控制信息和数据流的特殊聚合链路
–VSL端口以聚合端口组的形式存在
–VSL成员端口：用于VSL端口连接的物理端口
–VSL成员端口可以是堆叠端口、以太网接口、光口
本地优先转发
- （ 部署时，建议至少要配置两条VSL, 如果是高端设备组建VSU，建议使用不同线卡组建VSL ）
VSU工作原理
本地转发
- 转发报文的入接口和出接口在同一台成员设备上
- 当成员设备收到报文后，查找本地转发表，发现出接口就在本机上，则成员设备直接将报文从这个出接口 发送出去
本地优先转发
- 默认情况下，该功能均为开启，即默认都是本地转发
- 优先本地转发功能有两种模式：
- AP本地优先转发
2. ECMP本地优先转发
（ 三层设备若部署 VSU，建议用户配置基于IP 的AP 负载均衡模式src-ip，dst-ip，src-dst-ip 等 ）
VSU配置
思路：
- 确定VSU连接方式
VSL连线：首选环型连接、多VSL链路互联
- 明确VSU成员版本
- 配置VSU
- 修改设备模式为VSU
- 配置双主机检测（建议使用BFD检测）
配置VSU
- 配置域（默认为100，无需变更，成员间域要一致）
- 配置设备ID（默认为1，需要变更，成员间设备ID应设置为不同）
- 配置优先级（默认为100，建议变更，根据实际需求，配置主备优先级）
- 配置VSL端口（根据实际连接情况将端口加入到VSL中）
VSL链路
至少需要2条
，一条链路可靠性较低，当出现链路震荡时，VSU会非常不稳定。配置 VSL链路，VSU 主备核心之间的心跳链路和流量通道
switch 1
switch 1 priority 200
版本
vsl-aggregateport
switch 2
switch 2 priority 150
