认识YUV格式

YUV是一种颜色编码方法，指将亮度参数Y和色度参数UV分开进行表示的像素编码格式。分开可以避免互相干扰，没有UV信息一样可以表示完整的图像。解决彩色电视和黑白电视兼容问题，降低色度的采样率而不会对图像质量造成太大影响，降低了视频信号对频宽的影响。

YUV是一种颜色编码方法，与RGB（红 – 绿 – 蓝）不同。

Y表示亮度分量，也叫灰阶值：如果只显示Y，图片会是一张黑白照
U（Cb）表示色度分量：是照片蓝色部分去掉亮度
V（Cr）表示色度分量：是照片红色部分去掉亮度

———————————————————————————–

YUV格式有两大格式

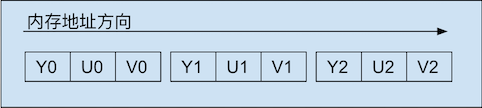

packed打包格式：将每个Y,U,V分量交叉排列，并以像素点为单元连续地存储在同一数组中，几个相邻的像素组成一个宏像素。每个像素点的Y,U,V是连续交错存储的。

YUV444 packed格式

$Y_{0 0}$	$U_{0 0}$	$V_{0 0}$	$Y_{0 1}$	$U_{0 1}$	$V_{0 1}$	$Y_{02}$	$U_{02}$	$V_{02}$	$Y_{03}$	$U_{03}$	$V_{03}$
$Y_{1 0}$	$U_{1 0}$	$V_{1 0}$	$Y_{1 1}$	$U_{1 1}$	$V_{11}$	$Y_{12}$	$U_{1 2}$	$V_{12}$	$Y_{13}$	$U_{1 3}$	$V_{13}$
$Y_{2 0}$	$U_{2 0}$	$V_{3 0}$	$Y_{2 1}$	$U_{2 1}$	$V_{21}$	$Y_{22}$	$U_{2 2}$	$V_{22}$	$Y_{23}$	$U_{2 3}$	$V_{23}$
$Y_{30}$	$U_{3 0}$	$V_{3 0}$	$Y_{31}$	$U_{31}$	$V_{3 1}$	$Y_{32}$	$U_{32}$	$V_{3 2}$	$Y_{33}$	$U_{33}$	$V_{3 3}$

planar平面格式：使用三个数组分开连续地存储Y,U,V三个分量，即Y,U,V分别放在各自的数组中。先连续存储所有像素点的Y，紧接着存储所有像素点的U，随后是所有像素点的V。

YUV444 planar格式

$Y_{0 0}$	$Y_{0 1}$	$Y_{0 2}$	$Y_{0 3}$	$Y_{10}$	$Y_{11}$	$Y_{12}$	$Y_{13}$
$Y_{20}$	$Y_{21 }$	$Y_{22}$	$Y_{23}$	$Y_{30}$	$Y_{31}$	$Y_{32}$	$Y_{33}$
$U_{0 0}$	$U_{0 1}$	$U_{02}$	$U_{03}$	$U_{1 0}$	$U_{1 1}$	$U_{1 2}$	$U_{1 3}$
$U_{2 0}$	$U_{2 1}$	$U_{2 2}$	$U_{2 3}$	$U_{3 0}$	$U_{31}$	$U_{32}$	$U_{33}$
$V_{0 0}$	$V_{0 1}$	$V_{02}$	$V_{03}$	$V_{1 0}$	$V_{11}$	$V_{12}$	$V_{13}$
$V_{2 0}$	$V_{2 1}$	$V_{22}$	$V_{23}$	$V_{3 0}$	$V_{3 1}$	$V_{3 2}$	$V_{3 3}$

——————————————

YUV采样格式

由于人眼对 Y 的敏感度远超于对 U 和 V 的敏感，所以有时候可以多个 Y 分量共用一组 UV，这样既可以极大得节省空间，又可以不太损失质量。这三种格式就是按照人眼的特性制定的。

YUV常见三种采样频率

YUV 4:4:4采样，每一个Y对应一组UV分量
YUV 4:2:2采样，每两个Y共用一组UV分量
YUV 4:2:0采样，每四个Y共用一组UV分量

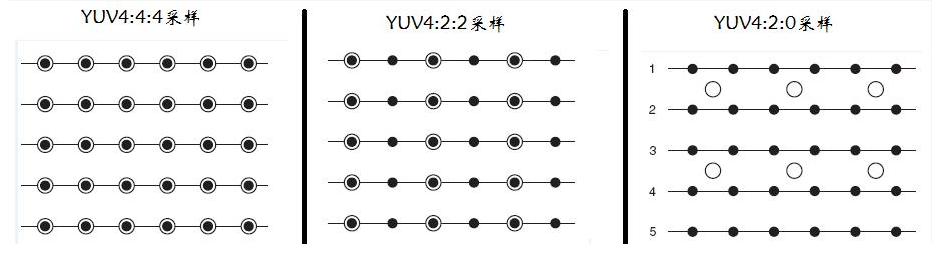

YUV采用A:B:C表示法来描述Y,U,V采样频率比例，黑点表示采样像素点的Y分量，空心圆表示采样像素点的UV分量

YUV	YUV
YUV	YUV

YUV444格式各采样分量在扫面每个像素点时，都不会降低采样率,因为YUV模式的每个分量都是存储在一个字节（8bit）中的，所以YUV4:4:4格式需要4*8 + 4*8 + 4*8 = 96位，因此，每个像素深度为24位。

————————————

YUV422采样:

YU	YV
YU	YV

YUV4:2:2格式水平方向Y分量与UV分量2:1采样，垂直方向不降低采样率，水平方向Y分量与UV分量2:1采样，垂直方向不降低采样率，需要4*8 + 2*8 + 2*8 = 64位，每个像素深度为16位。

———————————-

YUV420采样:

一种用于MPEG-1标准：

YU	Y
Y	YV

一种是MPEG-2标准：

YU	Y
YV	Y

YUV4:2:0格式需要4*8 + 8 + 8 = 48位，每个像素深度为12位。

————————————————-

YUV数据存储格式

在打包格式中，Y，U和V组件存储在单个数组中，YUV三个分量是顺序交错存储。像素被组织成宏像素组，其布局取决于采样格式。

在平面格式中，Y，U和V分量存储在三个不同的平面（数组）中。YUV三个分量被分开存储在三个不同的数组中。

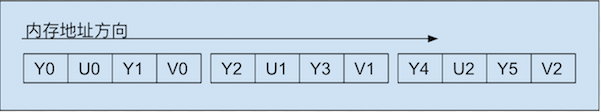

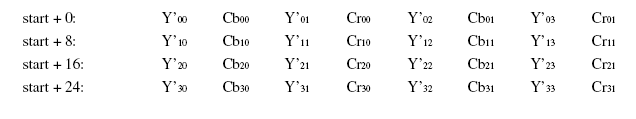

1. YUVY 格式（属于YUV422）

YUYV为YUV422采样的存储格式中的一种，相邻的两个Y共用其相邻的两个Cb、Cr，分析，对于像素点Y’00、Y’01 而言，其Cb、Cr的值均为 Cb00、Cr00

————————————————-

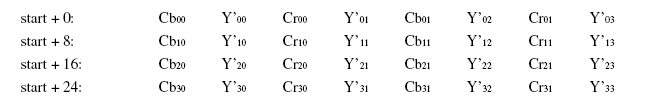

2.UYVY 格式（属于YUV422）

UYVY格式也是YUV422采样的存储格式中的一种，只不过与YUYV不同的是UV的排列顺序不一样而已。存储方式都是打包格式，其中每个宏像素是两个像素，编码为四个连续字节。

———————————————-

3.YUV420格式

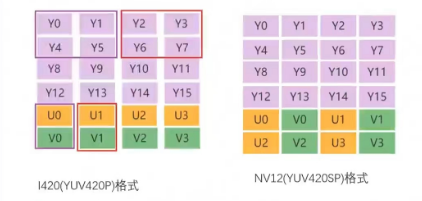

因为YUV420比较常用，在这里就重点介绍YUV420。YUV420分为两种：YUV420p和YUV420sp。

I420:又叫YU12，安卓的模式。存储顺序是先存Y，再存U，最后存V。YYYYUUUVVV

YV12:存储顺序是先存Y，再存V，最后存U。YYYVVVUUU

YUV420sp：又叫bi-planer或two-planer双平面，Y一个平面，UV在同一个平面交叉存储。

NV12:IOS只有这一种模式。存储顺序是先存Y，再UV交替存储。YYYYUVUVUV

NV21:安卓的模式。存储顺序是先存Y，再存U，再VU交替存储。YYYYVUVUVU
