CorelDRAW_X6使用汇总

一、软件的下载、安装与注册

1、软件下载

CorelDRAW_X6比较好用，本人习惯用这个版本。

链接：https://pan.baidu.com/s/1h3fRFzl1w4MFew1y-kTNKw

提取码：1234

郑重声明：

1）本免费资源仅限个人学习或交流之用，严禁任何商业性质的使用。请您在使用完毕后，通过正规渠道在官网购买正版资源。

2）若您发现资料下载链接失效，请及时通过后台联系本人或查询官方网站。

3）本资料来源于网络，在此特别提醒，请勿将下载的资料或教程用于任何形式的商业活动。请您对自己的行为负责，遵守相关法律法规，尊重他人的知识产权。

4）若您在无意中发现相关资源侵犯了您的权益，请您及时通过博文底部的微信与本人取得联系。本人将立即删除相关内容，并向您表示诚挚的歉意。

2、软件注册

1）安装CorelDraw x6 64位完成

注意：下面的操作必须把网络关掉。

—————————–

2）打开软件，出现CorelDraw x6 64位欢迎界面

—————————–

3）CorelDraw x6 64位注册选项

勾选“稍后注册”然后点击“继续”按钮

—————————–

4）关闭软件

关闭软件后会自动弹出一个界面。如果没有那重新打开软件。

—————————–

5）注册选项

点击“我已经购买”

—————————–

6）选择注册方式

点击“输入序列号”

—————————–

7）运行注册软件

双击运行“Corelkey”

—————————–

8）输入CorelDraw x6 64位序列号

在“Program”处选择“Corel Draw Graphics Suite X6 v16.0”-然后把激活码获取工具里面的序列号复制到图中箭头处，点击“离线激活” 。

—————————–

9）注册过程

把安装代码输入到“Installtion Code”框内，点击“Activation”得到激活代码，把激活代码复制到激活代码输入框内，点击“继续”按钮。

二、软件的使用

1、页面布局

1）页面竖向与横向设置

A4规格尺寸：210mm*297mm

—————————

2）页面放大与缩小

鼠标滚轮上推放大、下推缩小。

—————————

3）整屏显示★

图纸尺寸最大：快捷F4–>F9即可，键盘PrtScr截图，粘贴到Word，ESC退回。

1处设置成100%显示，2处点右键，3处全屏预览。

—————————

4）修改图纸大小

2、坐标原点设置在图纸的中心

1）绘制矩形框置于图纸中心

—————————

2）左上横纵坐标交汇处拖动至矩形框中心

先选择相应对象，拖动到此对象的中心点。这样做的好处是坐标有正负，可快速确定对象的坐标。

例：分合闸装置的外观设计

—————————

3）无法捕捉的解决★

Ctrl+J或工具/选项，选择贴齐对象。

3、标注尺寸

1处选择度量工具，再点1处的黑色三角形，选择“平行度量”

选择起点3，按住鼠标左键不放，拖动到终点4处

向下平移鼠标放在合适位置，再点左键确认即可

—————————–

标注弧度：

选择上图“角度量”，先选取圆的中心，再分别选择上图1、2点。

—————————–

标注尺寸单位设置：

4、颜色处理

1）颜色编辑

双击上面的调色板，弹出如下对话框：

—————————

2）填充颜色选取

把一个对象的颜色填充到另一个对象上

选择1处的“颜色滴管工具”，点击2处的“颜色选择”选取3处的颜色，填充到4处，这样3和4处颜色一样。

—————————–

颜色选取：

—————————

3）实物对象颜色选取★

通过“2）填充颜色选取”操作。

5、合并对象为一个单元

这样在调整位置时非常方便

6、导角

选取1处的形状工具，选择2处的导角类型，选择对象；如上图在3处往里拉，这样框的四个角都被导角。

多点击一次，就会只对指定的角进行导角。

7、文字的添加与修改

1）点1处，鼠标左键点需要添加文字的地方，如图2；

2）双击文字可修改，或选择文字再点3处亦可。

8、图形绘制

1）等边三角形绘制

点1处选择“多边形工具”，2处选取3（三角形），按“Ctrl”键点左键拖动画出三角形。此三角形属于等边三角形。

—————————

2）画圆形箭头

画一个圆，把圆做成开口；

再选择这个圆，加粗线条，按F12（轮廓笔）在一头上加上箭头

再选择排列菜单里的 “将轮廓转换为对象”，这样用F10把三角形调下即可！

—————————

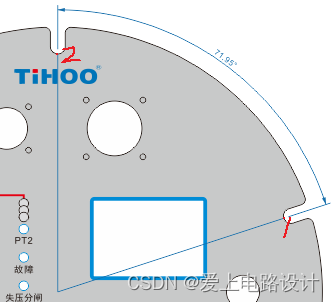

3）圆形边上做5个U字口★

（1）通过导入已经做好的AutoCAD图纸

如上图1步，可直接填充颜色；若从别的地方取颜色填充，由于曲线不闭合（现象如下图），必须手动调整再合并。

————–

（2）通过CorelDRAW自行绘制

如下图的5个孔在圆上相距的角度是360/5=72°，可以通过数学的方法计算得出此5个孔的座标。

任意多边形画法：

过圆点O作水平直径AB和垂直直径CD，等分直径CD（图a）（作n边形时为n等分，这里以七等分为例说明）；

下面以向Y轴负方向再制对象为例说明。

1）全选对象并复制位置值

—————————

2）将对象的Y轴位置粘贴

点击空白处，由于是负反向，只需将对象位置值前加负号。

—————————

3）Ctrl+D即可连续向Y轴负方向粘贴
