HDLC协议

HDLC协议Flag 所有信息传输必须以一个标志字符开始 且以同一个字符结束

大家好,欢迎来到IT知识分享网。

目录

1.概念

2.配置

3.HDLC帧结构

4.HDLC帧类型


1.概念

  • HDLC(High-level Data Link Control)高级数据链路控制位于链路层协议,传输单位是帧,它是一组用于在网络结点间传送数据的协议。
  • 其特点是各项数据和控制信息都以比特为单位,采用“帧”的格式传输。
  • 是PPP的前身。

归纳

  • 只支持点到点连接
  • 只能工作于同步方式。
  • 不支持验证,缺乏安全性。
  • 不支持IP地址协商。
  • 数据是比特为单位,传输单位是帧
  • 点对点协议还有哪一些?PPP、PPPOE、HDCL
  • PPP HDCL
    网络层 链路层
    CRC  FCS

2.配置

3种类型的站如下:

  • 1 主站:主站发出的帧叫命令帧,负责对链路进行控制。
  • 2 从站:从站发出的帧叫响应帧,响应主站的命令下进行操作。
  • 3 复合站:既具有主站、从站的双重功能,既可以发送命令帧,也可以发送响应。

2种链路配置如下:

  • 1 非平衡配置。既可用于点对点链路也可用于多点链路。这种链路由一个主站和多个从站组成,可以支持全双工或半双工。
  • 2 平衡配置。只能用于点对点链路。这种配置由两个复合站组成,同样支持全双工或半双工传输。

3种数据传输方式如下:

  • 正规响应方式(NRM):适用于非平衡链路结构,其特点是仅当次站被主站查询时才能进行信息传送。
  • 异步响应方式(ARM):适用于平衡和非平衡型中的点—点链路结构,主站允许次站不经查询即能发送信息。
  • 异步平衡方式(ABM):适用于平衡型链路结构。

3.HDLC帧结构

Flag:所有信息传输必须以一个标志字符开始,且以同一个字符结束。这个标志字符是0.

FCS:  是Frame Check Sequence的缩写,意为帧校验序列,俗称帧尾。

开始标志 地址 控制 信息 校验 结束

FLAG

0111 1110

Address control data FCS

FLAG

0

1字节 1字节 >=0 1字节

 Q:

  • HDLC帧固定开始或结束的字符结构是什么?0
  • 帧边界是什么?0
  • 控制字符的长度是什么? 1个字节
  • 比特填充技术的作用?避免内部出现0111 1110被当做处理字符

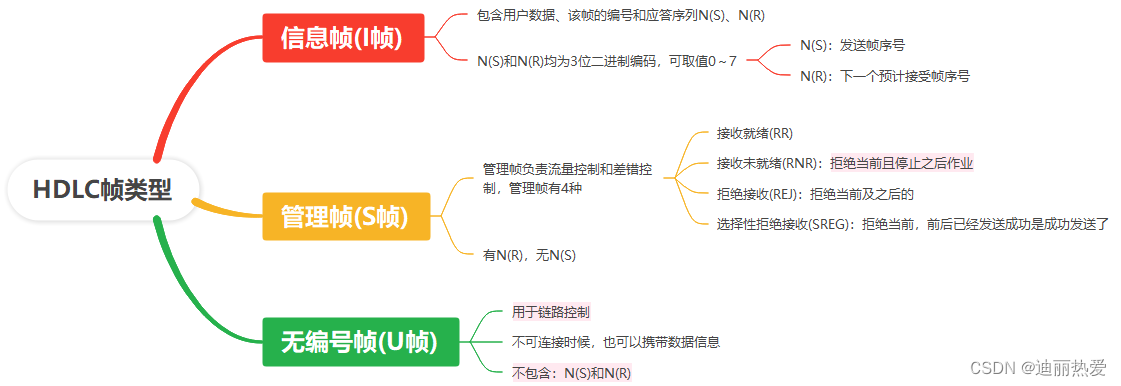

4.HDLC帧类型

HDLC协议
