【速成】蓝桥杯嵌入式省一教程：（九）AT24C02芯片（E2PROM存储器）读写操作与I2C协议

大家好，欢迎来到IT知识分享网。

AT24C02芯片（又叫E2PROM存储器、EEPROM存储器），是一种通过I2C(IIC)协议通信的掉电保存存储器芯片，其内部含有256个8位字节。在介绍这款芯片之前，我们先来粗略了解一下I2C协议。

I2C总线是一种双向二线制的同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息（分别为SDA和SCL）。在I2C总线上，可以有若干个从机（如AT24C02芯片），但只能有一个主机（如单片机）。像不同的通信协议一样，I2C协议规定了一些SDA、SCL的行为（如什么时候谁置高、什么时候谁置低，用以代表什么含义），连在I2C总线上的器件则依靠这个规则来传输数据与接收数据。

（想要深入了解I2C协议，可以参考嵌入式硬件入门——EEPROM（AT24C02+I2C协议）)

通常，单片机上内置了硬件I2C。开启硬件I2C，并使用相应的HAL库函数，单片机中的硬件I2C就会按照其已经设定好的I2C协议与别的I2C器件进行通信。与硬件I2C相对的，还有软件I2C。软件I2C是指按照I2C协议，自行用两个GPIO端口置高或低模拟SDA和SCL的行为。在比赛方提供的资源数据包——底层驱动代码参考中，有用HAL库函数实现的软件I2C的库，我们就基于这个库来使用AT24C02芯片（E2PROM存储器）进行读写操作。

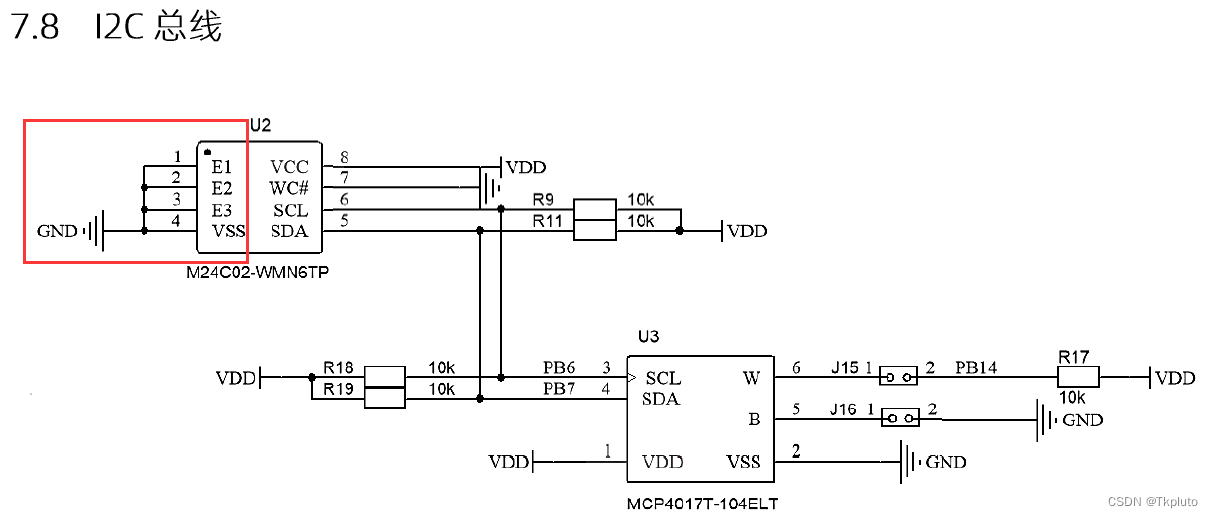

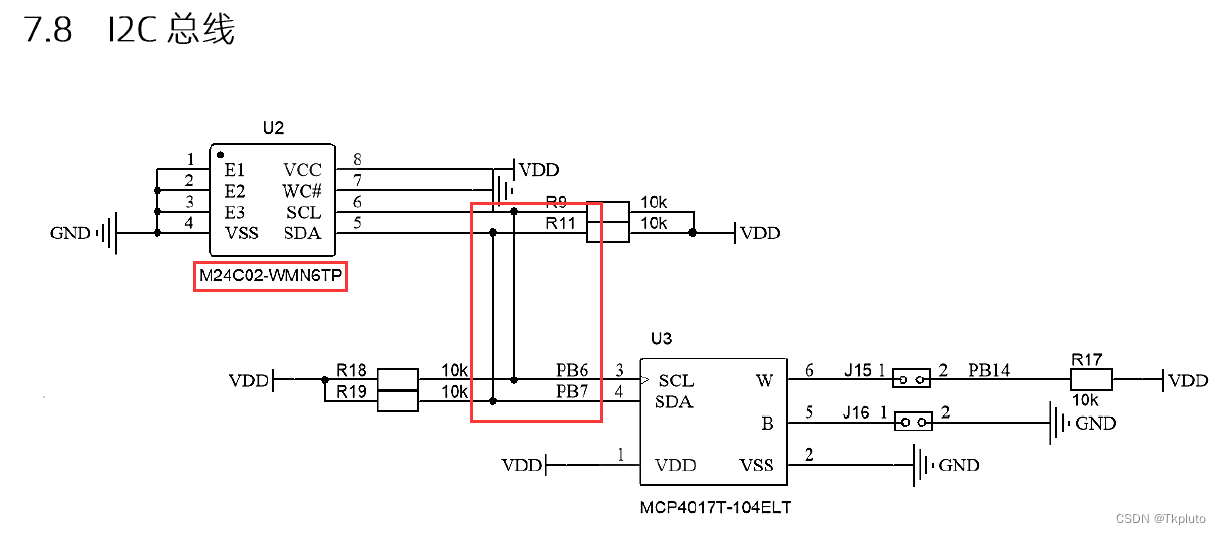

打开电路原理图（CT117E-M4产品手册），可以看到STM32G431RBT6的24C02芯片被挂到了PB6、PB7上（相当于I2C总线的SDA和SCL）：

因此，我们需要在Cube中将PB6和PB7设置为GPIO输出模式。

设置完成后，需要调用比赛方提供的软件I2C库：i2c_hal.c和i2c_hal.h，我们需要用到的函数如下：

/ * @brief I2C起始信号 * @param None * @retval None */ void I2CStart(void); / * @brief I2C结束信号 * @param None * @retval None */ void I2CStop(void); / * @brief I2C等待确认信号 * @param None * @retval None */ unsigned char I2CWaitAck(void); / * @brief I2C发送非确认信号 * @param None * @retval None */ void I2CSendNotAck(void) / * @brief I2C发送一个字节 * @param cSendByte 需要发送的字节 * @retval None */ void I2CSendByte(unsigned char cSendByte); / * @brief I2C接收一个字节 * @param None * @retval 接收到的字节 */ unsigned char I2CReceiveByte(void);

下面，我们来看看如何利用这些函数来进行E2PROM的读写操作。

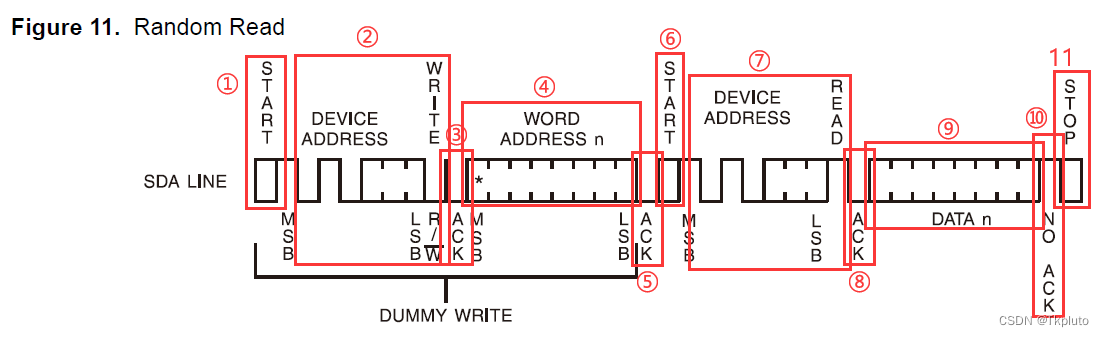

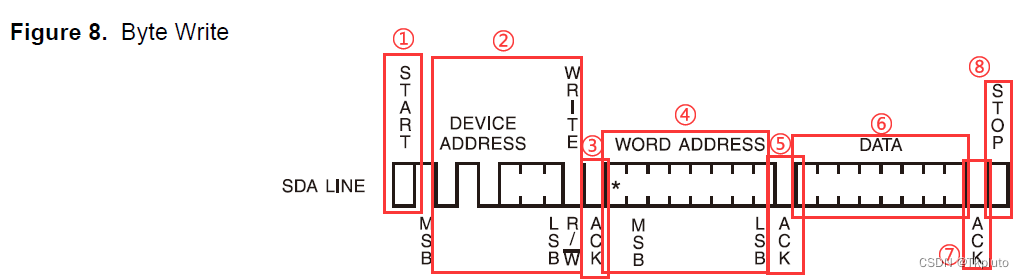

打开AT24C02芯片手册（在选手资源数据包——芯片资料中），可以找到向E2PROM写入数据与读取数据（读取内存）的流程图：

对应流程图，我们就可以编写E2PROM的读写操作函数如下：

/* e2prom.c */ #include "e2prom.h" /* E2PROM写操作，对应Figure 8. Btye Write */ void e2prom_write(unsigned char address, unsigned char info) { I2CStart(); //1.I2C起始信号(START) I2CSendByte(0xa0); //2.发送设备地址与“写”信号(DEVICE ADDRESS+WRITE)，将在下文解释 I2CWaitAck(); //3.IC2等待确认信号(ACK) I2CSendByte(address); //4.发送数据存储地址(WORD ADDRESS)（可以为0~255，对应256个） I2CWaitAck(); //5.I2C等待确认信号(ACK) I2CSendByte(info); //6.发送数据(DATA) I2CWaitAck(); //7.I2C等待确认信号(ACK) I2CStop(); //8.I2C结束信号(STOP) } /* E2PROM读操作，对应Figure 11. Random Read */ unsigned char e2prom_read(unsigned char address) { unsigned char val; I2CStart(); //1.I2C起始信号(START) I2CSendByte(0xa0); //2.发送设备地址与“写”信号(DEVICE ADDRESS+WR-TE)，将在下文解释 I2CWaitAck(); //3.IC2等待确认信号(ACK) I2CSendByte(address); //4.发送数据存储地址(WORD ADDRESS)（可以为0~255，对应256个） I2CWaitAck(); //5.I2C等待确认信号(ACK) I2CStop(); //下一次发送起始信号前先停止 I2CStart(); //6.I2C起始信号(START) I2CSendByte(0xa1); //7.发送设备地址与“读”信号(DEVICE ADDRESS+READ)，将在下文解释 I2CWaitAck(); //8.I2C等待确认信号(ACK) val = I2CReceiveByte(); //9.接收数据(DATA) I2CSendNotAck(); //10.I2C发送非确认信号(NO ACK) I2CStop(); //11.I2C结束信号(STOP) return (val); }

/* e2prom.h */ #ifndef __E2PROM_H #define __E2PROM_H #include "main.h" #include "i2c_hal.h" void e2prom_write(unsigned char address, unsigned char info); unsigned char e2prom_read(unsigned char address); #endif /* __E2PROM_H */

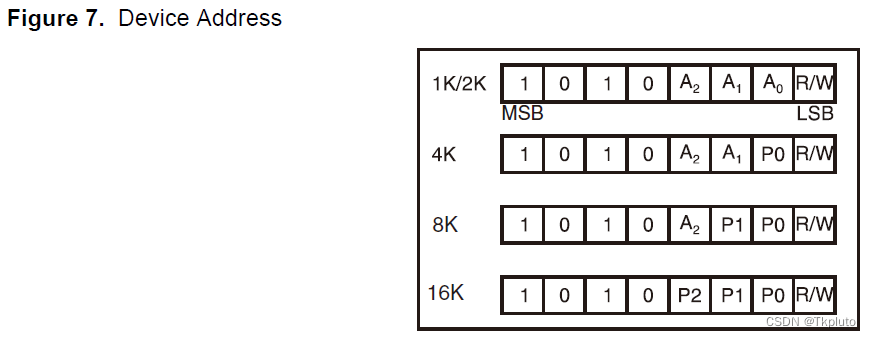

下面来解释一下为什么第二步和第七步发送的是0xa0和0xa1。同样在芯片手册中，可以找到AT24C02芯片的地址：

AT24C01/02/04/08/16分别对应1K/2K/4K/8K/16K，A2、A1、A0分别对应电路原理图的E3、E2、E1。在下图中可以看到，E1、E2、E2均接地，为0。最后一位的R(Read)为1，W(Write)为0。因此，在STM32G431RBT6中，AT24C02的地址为_（即0xa_），最后一位视读或写操作为1或0。

通过调用我们自己编写的e2prom的库，就可以使用E2PROM存储器进行简单的8位数据（unsigned char或uint8_t类型）的存储操作了。
