1. I2C总线与OMAP处理器通信基础

简介

I2C总线，也被称为“Inter-Integrated Circuit”，是一种广泛使用的串行通信协议，它允许低速外围设备与主处理器进行通信。OMAP（开放式多媒体应用平台）处理器是TI（德州仪器）开发的一系列处理器，广泛应用于移动设备和嵌入式系统中。I2C总线为OMAP处理器提供了一个低成本、低引脚数的通信方式，使其能够与各种外围设备如传感器、存储器、LCD控制器等进行数据交换。

I2C协议基本概念

I2C通信协议设计简单，它支持多主多从模式，允许处理器与多个外围设备进行通信。在OMAP处理器的上下文中，I2C接口通常被用于初始化和配置这些外围设备，以及在运行时读取数据或向设备写入命令。

通信过程涉及以下几个基本概念：

起始和停止条件 ：I2C总线开始和结束数据传输的标准信号。
地址和应答 ：每个设备都有唯一的地址，主设备通过地址来选择通信的从设备，并且从设备必须回应以表明收到信号。
读/写位 ：地址后面跟随一个位来指示数据传输的方向。
数据帧 ：每次传输由一个字节数据组成，可选择性地跟随一个应答位。

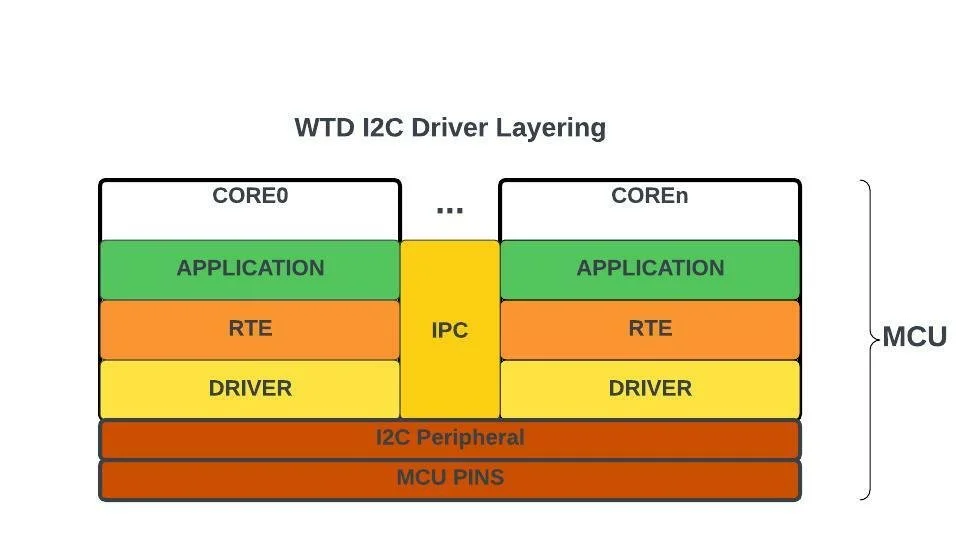

I2C与OMAP通信的硬件与软件层面

在硬件层面，I2C通信通常需要两根线路：串行数据线（SDA）和串行时钟线（SCL）。OMAP处理器上的I2C模块负责维护这两条线路上的数据传输。

在软件层面，开发者需要使用I2C驱动来操作这些硬件资源。I2C驱动是OMAP处理器与I2C总线上的外围设备之间通信的桥梁，它包含了一系列的API和函数，用于实现I2C协议的各项功能，比如设备的检测、读写操作以及中断处理等。

在后续章节中，我们将详细探讨OMAP I2C驱动的初始化与注销机制、设备的探测与注册过程、事务处理与中断服务、电源管理与用户交互接口、以及驱动的平台数据配置与优化。这些是确保OMAP与I2C设备之间有效、高效通信的关键要素。

2. OMAP I2C驱动的初始化与注销机制

2.1 驱动加载与卸载流程

2.1.1 加载驱动时的初始化步骤

在嵌入式Linux系统中，OMAP I2C驱动的加载通常由内核在启动时自动完成，或者通过模块化的方式手动加载。驱动加载时，首先进行初始化步骤，这些步骤确保了硬件资源的正确申请和配置，从而使得I2C控制器能够在系统中正常工作。

初始化步骤通常包括：

分配I2C适配器结构体 ：这个结构体是I2C核心层与驱动层交互的桥梁，包含了适配器名称、总线编号、以及I2C适配器的操作函数集等信息。
注册I2C适配器 ：将适配器结构体注册到I2C核心层中，核心层会根据注册信息在系统中创建对应的设备文件。
初始化I2C控制器寄存器 ：配置I2C控制器相关的硬件寄存器，设置好时钟频率、传输模式、中断配置等参数。
设置中断处理函数 ：I2C控制器的中断处理函数是在中断发生时由内核调用的，用于处理I2C通信中的各种事件。
初始化消息队列 ：消息队列用于I2C控制器和I2C驱动间的消息传递，初始化确保了消息能够被正确处理。
启动I2C控制器 ：在所有设置完成后，启动I2C控制器，使其处于可以接受I2C事务请求的状态。

下面是一个示例代码片段，展示了如何在OMAP I2C驱动加载时进行初始化操作：

static int __init omap_i2c_driver_init(void) { struct i2c_adapter *adap; int ret; // 分配适配器结构体 adap = kzalloc(sizeof(*adap), GFP_KERNEL); if (!adap) return -ENOMEM; // 初始化适配器结构体 strlcpy(adap->name, "OMAP I2C adapter", sizeof(adap->name)); adap->owner = THIS_MODULE; adap->algo = &omap_i2c_algorithm; // 注册适配器到I2C核心层 ret = i2c_add_numbered_adapter(adap); if (ret) { printk(KERN_ERR "Failed to register I2C adapter\n"); kfree(adap); return ret; } // 其他初始化步骤... return 0; } module_init(omap_i2c_driver_init);

2.1.2 卸载驱动前的注销流程

驱动卸载是驱动加载的逆过程。在卸载驱动之前，需要确保所有由驱动控制的资源都已被释放，任何正在处理的通信事务都已完成，这样才能安全地停止驱动的服务。

注销流程通常包括：

停止I2C控制器 ：停止控制器的运行，确保它不会在卸载过程中尝试进行新的通信事务。
注销消息队列 ：清空消息队列，并释放与之相关的所有资源。
移除中断处理函数 ：从中断系统中注销I2C控制器的中断处理函数。
注销I2C适配器 ：从I2C核心层中注销适配器结构体，这会导致系统删除对应的设备文件。
释放适配器结构体 ：最后，释放之前分配的适配器结构体内存。

在代码中，模块卸载函数通常会像这样实现：

static void __exit omap_i2c_driver_exit(void) { // 移除适配器 i2c_del_adapter(&my_i2c_adapter); // 其他清理工作... } module_exit(omap_i2c_driver_exit);

2.2 驱动结构与关键函数

2.2.1 驱动核心数据结构分析

OMAP I2C驱动的核心数据结构通常包含适配器结构体 i2c_adapter 和算法结构体 i2c_algorithm 。适配器结构体包含了与I2C总线相关的属性和函数指针，而算法结构体包含了与数据传输相关的操作函数。

适配器结构体的关键成员包括：

owner ：模块所有者，通常为 THIS_MODULE 。
name ：适配器的名称。
algo ：指向算法结构体的指针。
dev ：设备结构体，表示该适配器对应的设备。

算法结构体的关键成员包括：

master_xfer ：主模式下进行数据传输的函数。
smbus_xfer ：SMBus协议的传输函数。
functionality ：该适配器支持的I2C功能。

2.2.2 主要功能函数的作用与实现

在OMAP I2C驱动中，有几个关键的功能函数承担了数据传输的核心任务。

master_xfer ：这是进行I2C通信的主要函数，负责实际的数据传输操作。在这个函数中，会根据传入的 i2c_msg 结构体数组来设置控制器的寄存器，并启动一次或多数据传输。
smbus_xfer ：用于SMBus协议的通信函数，它封装了 master_xfer 函数，并且在更高层次上处理了SMBus协议的特定事务。

下面是一个 master_xfer 函数的示例实现：

static int oma_i2c_master_xfer(struct i2c_adapter *adap, struct i2c_msg *pmsg, int num) { int i, ret = 0; // 检查传输合法性 if (!pmsg || num <= 0 || num > 10) return -EINVAL; // 遍历所有消息，并发送 for (i = 0; i < num; i++) { if (pmsg->flags & I2C_M_TEN) { // 如果是10位地址模式，执行10位地址模式的数据传输 ret = oma_i2c_transfer_10bit(adap, pmsg); } else { // 执行7位地址模式的数据传输 ret = oma_i2c_transfer_7bit(adap, pmsg); } if (ret) break; pmsg++; } return ret ? ret : num; }

2.3 驱动兼容性与版本管理

2.3.1 不同版本OMAP的驱动支持情况

OMAP处理器家族中有多个版本，随着技术的进步和产品更新，每个版本的处理器在硬件特性、寄存器配置等方面可能会有所不同。因此，OMAP I2C驱动必须针对不同版本的OMAP处理器进行适配。

在驱动的开发中，通常需要：

定义不同的硬件特性宏 ：通过预处理器指令区分不同的处理器版本，从而提供版本特定的代码路径。
编写兼容性代码 ：对那些在不同版本间存在差异的硬件特性进行抽象，编写通用的接口以适应不同版本的硬件。
测试验证 ：确保驱动在各个版本的OMAP处理器上都能稳定运行。

2.3.2 兼容性列表与硬件模型支持

驱动的兼容性列表通常在驱动的Makefile文件中声明，该列表告诉内核模块加载系统哪些平台可以加载该驱动。硬件模型的支持则需要在驱动初始化代码中进行检查，以确保驱动仅在它支持的硬件上运行。

例如，在Makefile中的声明可能如下：

obj-$(CONFIG_I2C_OMAP) += i2c-omap.o i2c-omap-objs := i2c-omap-base.o i2c-omap1.o i2c-omap2.o i2c-omap3.o ifeq ($(CONFIGARCH_OMAP1),y) i2c-omap-objs += i2c-omap1.o endif ifeq ($(CONFIGARCH_OMAP2),y) i2c-omap-objs += i2c-omap2.o endif ifeq ($(CONFIGARCH_OMAP3),y) i2c-omap-objs += i2c-omap3.o endif # 其他配置...

在驱动代码中，可以使用类似下面的方式来检查硬件版本：

if (cpu_is_omap24xx()) { // 对于OMAP24xx系列的特定处理 } else if (cpu_is_omap34xx()) { // 对于OMAP34xx系列的特定处理 }

通过这样的结构，OMAP I2C驱动能够灵活地支持不同版本的处理器，同时保持代码的清晰和维护性。

3. OMAP I2C设备的探测与注册过程

3.1 设备探测机制解析

3.1.1 探测信号的触发与响应

在OMAP I2C总线框架中，设备探测信号的触发通常是由设备的物理连接或软件指令引起的。当一个新的设备连接到I2C总线上，或者当系统软件向总线发送一个特定的探测指令时，探测信号就被触发。为了响应探测信号，OMAP I2C控制器启动一个探测过程，其中包括扫描总线地址，检查设备的存在性。

探测过程通常由I2C核心层发起，该层负责调用OMAP特定的驱动程序接口，执行探测逻辑。探测过程的实现依赖于I2C核心层提供的API，如 i2c探测_device 或 i2c_add_driver 等。这些API会与OMAP I2C驱动的探测函数对接，驱动的探测函数利用I2C协议的功能，如“设备存在”命令，以检测设备是否真的存在。

在探测过程中，OMAP I2C驱动程序会周期性地向特定的I2C地址发送探测信号，等待设备的应答。如果在预设的时间内收到应答，那么探测过程便确认了设备的存在。这个过程对于保证系统能够准确地发现并管理连接到I2C总线上的设备至关重要。

3.1.2 设备ID的匹配与识别

一旦探测到I2C设备的存在，OMAP I2C驱动接下来会尝试匹配设备的ID信息。每个I2C设备都有一个独特的设备ID，这通常包括设备的供应商ID、产品ID和版本信息。设备ID是通过I2C设备的内部寄存器，如设备地址、设备特定的配置寄存器或电子数据表（EEPROM）等来确定的。

OMAP I2C驱动程序会根据设备的ID信息，查找预先定义好的设备列表或数据库，判断该设备是否被支持。此匹配过程对于驱动程序来说非常关键，因为只有匹配成功，驱动程序才会为该设备分配必要的资源并完成注册过程。

在匹配过程中，OMAP I2C驱动通常会参考一个事先定义好的设备ID表，这个表通常嵌入在驱动的代码中，或者可以动态加载。在匹配时，驱动会逐个比较设备的ID信息与表中的记录，一旦找到匹配项，驱动就会调用注册函数，如 device_register ，以完成设备的注册。

3.2 设备注册与属性配置

3.2.1 注册过程中的关键操作

I2C设备的注册过程是让设备能够在操作系统中被识别和管理的重要步骤。在OMAP平台中，设备的注册过程涉及多个组件，包括I2C核心层、设备驱动程序以及可能的总线驱动程序。注册的关键操作包括创建设备实例、分配设备号、初始化设备特定的资源、注册设备到设备模型等。

注册过程通常由探测过程中触发，当探测函数确认设备存在并匹配到设备ID后，会调用内核提供的设备注册函数。在OMAP I2C驱动中，这一步骤可能涉及调用类似 devm_i2c_device_register 的函数。注册函数会进一步调用I2C核心层提供的接口，最终实现设备的注册。

在注册过程中，设备的属性如设备名称、设备类、设备驱动模型等都会被设置。这些属性对于系统日志、设备文件的创建和用户空间的访问控制等都是必需的。设备注册成功之后，该设备就可以被操作系统所识别，能够进行后续的通信和数据交互。

3.2.2 设备属性的设置与读取

一旦设备成功注册，OMAP I2C驱动程序便可以设置和读取设备属性。设备属性是设备在系统中表现的特征，如设备的电源状态、当前配置参数等。这些属性不仅对内核模块来说很重要，也对应用程序提供了一个访问设备状态的界面。

设备属性的设置和读取通常通过设备模型（device model）来实现，它是一个内核中的抽象层，用于表示物理设备的软件结构。设备模型的API允许驱动程序设置和获取设备的属性值。对于I2C设备来说，常用的属性包括设备的电源状态、时钟频率、传输速度等。

在OMAP平台中，设备属性可以通过sysfs文件系统来访问和修改。sysfs提供了一个方便的接口，通过它可以读取和设置设备的属性，而不需编写额外的代码。例如，设备的电源状态可能对应sysfs中的一个文件，驱动程序可以通过向该文件写入特定的值来改变设备的电源状态，读取文件内容来获取当前的电源状态。

对于更复杂的属性，如传输速率，OMAP I2C驱动可能需要调用特定的API来设置。例如，驱动程序可以通过调用 i2c_set_clientdata 来存储与设备相关的私有数据，使用 i2c_smbus_read_byte_data 和 i2c_smbus_write_byte_data 来读写设备的特定寄存器。

/* Example code for reading a byte of data from a device register */ uint8_t read_value; int ret; ret = i2c_smbus_read_byte_data(client, register_address); if (ret < 0) { /* handle error */ dev_err(&client->dev, "Failed to read register 0x%02x: %d\n", register_address, ret); } else { read_value = (uint8_t)ret; /* use read_value */ }

在上述代码片段中， i2c_smbus_read_byte_data 函数用于从I2C设备的指定寄存器地址读取一个字节的数据。如果操作成功，读取的值将存储在 read_value 变量中；如果操作失败，则会打印错误信息。

3.3 错误检测与报告机制

3.3.1 常见错误的检测方法

在OMAP I2C设备的探测与注册过程中，错误的检测是非常关键的一部分。错误可能发生在探测、设备匹配、注册等任何阶段。OMAP I2C驱动程序必须能够检测并处理这些错误，保证系统的稳定性和可靠性。

错误检测方法包括超时检测、校验和验证、设备响应检查等。例如，当驱动尝试读写设备的寄存器时，如果在预定的时间内没有收到设备的响应，这可能表明设备无法正常工作或者连接问题。对于超时事件，内核提供了特定的API，如 i2c_transfer 的返回值，可以通过返回值来判断操作是否超时。

校验和验证通常在数据传输过程中进行，以确保数据的完整性和准确性。OMAP I2C驱动可能使用循环冗余校验（CRC）或其它协议特定的校验方法来检测数据错误。

3.3.2 错误报告格式与信息解读

错误发生时，OMAP I2C驱动程序会生成错误报告，这些报告会被记录在系统日志中。错误报告通常包含错误代码、相关设备的标识、错误发生的时间以及可能的故障原因。

错误代码由内核定义，用于描述特定的错误情况。在OMAP I2C的上下文中，错误代码可以帮助开发者和系统管理员快速定位问题所在。例如，错误代码 “ENXIO” 表示设备不可寻址，通常发生在设备探测阶段；而 “EIO” 则表示输入输出错误，可能在任何数据传输阶段发生。

错误信息的格式通常遵循内核日志的标准格式，便于通过日志分析工具进行解析。错误报告不仅在内核日志文件中可见，而且还可以通过 dmesg 命令直接从控制台获取。

graph TD; A[开始探测] --> B{探测成功?}; B -- 是 --> C[匹配设备ID]; B -- 否 --> D[记录错误并退出探测]; C -- 是 --> E[注册设备]; C -- 否 --> D; E -- 成功 --> F[设置设备属性]; E -- 失败 --> D; F -- 结束 --> G[设备操作准备就绪];

通过上述的流程图可以更清晰地了解探测与注册过程中错误检测的逻辑。流程图显示了从设备探测开始，到设备注册结束的各个阶段，以及在这些阶段中可能出现的错误和错误处理流程。

错误报告是开发人员和系统管理员定位和解决问题的关键信息。一个有效的错误报告机制能够显著提高问题诊断的效率，减少系统故障的恢复时间。OMAP I2C驱动程序的错误报告机制，是其稳定性和可靠性的重要保障。

4. OMAP I2C事务处理与中断服务

4.1 I2C事务处理核心机制

4.1.1 事务处理流程概述

在OMAP处理器中，I2C事务处理是通过一系列精心设计的步骤来确保数据准确无误地传输。事务处理流程开始于数据传输的请求，这通常由上层的应用或者系统服务发起。请求会包含目标设备地址、数据缓冲区以及数据的长度等信息。

事务处理的流程可以大致分为以下几个步骤：

事务请求 – 用户态程序通过调用I2C核心层提供的API函数发起事务请求。
请求处理 – I2C核心层接收到请求后，根据请求的类型和参数创建相应的事务结构体，并将其加入到I2C适配器的事务队列中。
事务队列处理 – I2C适配器驱动会根据事务队列中的内容来调度和执行每个事务。
事务执行 – 驱动程序通过发送适当的I2C协议命令来执行事务，如启动条件、地址传输、数据读写等。
事务完成与响应 – 事务执行完毕后，结果会被返回给发起请求的上层程序，并进行相应的处理。

4.1.2 关键事务处理函数分析

在OMAP I2C驱动中，有若干关键的函数负责事务的处理。这些函数对于实现I2C协议的细节至关重要。

/ * omap_i2c_xfer() - 执行I2C事务 * @adap: I2C适配器结构体 * @xfer: I2C事务结构体 * * 这个函数负责处理I2C事务的整个执行流程。 */ static int omap_i2c_xfer(struct i2c_adapter *adap, struct i2c_msg *xfer) { // 函数实现代码略 } / * omap_i2c_handle_irq() - 中断处理函数 * @irq: 中断号 * @dev_id: 设备ID * * 当I2C适配器接收到中断信号时，会调用此函数。 */ static irqreturn_t omap_i2c_handle_irq(int irq, void *dev_id) { // 函数实现代码略 }

在 omap_i2c_xfer 函数中，会根据事务类型（如读、写）分别调用相应的传输函数来完成具体的I2C操作。 omap_i2c_handle_irq 是中断服务函数，用于处理接收到的中断信号。当I2C总线状态发生变化时，该函数将被触发，并根据中断类型执行相应的处理逻辑。

4.2 中断服务例程的实现

4.2.1 中断源识别与响应

中断服务例程(Interrupt Service Routine, ISR)的实现对确保I2C通信的可靠性至关重要。当中断发生时，OMAP I2C驱动的ISR首先需要进行中断源的识别，确定产生中断的具体原因。

/ * 中断识别与响应流程 */ static irqreturn_t omap_i2c_isr(int irq, void *dev_id) { struct omap_i2c_dev *dev = dev_id; u32 status; status = readl(dev->base + I2C_STAT_REG); if (status & I2C_INTERRUPT_MASK) { // 处理接收到的中断 } return IRQ_HANDLED; }

在上述代码中， readl 函数用于读取I2C状态寄存器（STAT_REG）的值，然后根据读取的值判断中断类型。常见的中断类型可能包括传输完成中断、错误中断等。每种类型的中断，驱动需要进行不同的处理。

4.2.2 中断处理的优化策略

中断处理的性能直接关系到I2C通信的效率。OMAP I2C驱动通常采用一系列优化策略来提升中断处理的速度和降低响应时间。

/ * 中断处理优化策略 */ static void omap_i2c_process_irq(struct omap_i2c_dev *dev, u32 status) { if (status & I2C_INTERRUPT_TX) { // 处理数据传输中断 } if (status & I2C_INTERRUPT_RX) { // 处理数据接收中断 } // 其他中断处理逻辑 }

在这段伪代码中，函数 omap_i2c_process_irq 展示了中断处理优化策略的结构。驱动会根据中断的类型分别处理，如数据传输完成和数据接收完成中断。在数据传输较多的情况下，通过减少不必要的中断处理逻辑，可以显著提高整体性能。

4.3 中断与轮询机制的选择

4.3.1 中断模式的优势与限制

中断模式的优势在于其可以异步处理I2C通信事件，不占用CPU的主线程资源，从而提高整个系统的效率。当中断发生时，系统可以立即响应，减少数据传输的等待时间。

然而，中断模式也有其限制：

需要合理的中断优先级分配和管理，避免系统的中断饥饿情况。
中断处理需要在有限的时间内完成，否则会影响系统的实时性。
在某些复杂的I2C传输场景中，中断处理可能会引入额外的延迟。

4.3.2 轮询模式的适用场景

轮询模式在某些情况下是一个可行的选择，尤其是在对实时性要求极高的场景下，例如音频设备的I2S通信。轮询模式下，CPU定期查询I2C适配器的状态，不需要等待中断信号，可以及时处理I2C通信。

轮询模式的主要限制在于：

轮询会占用CPU资源，特别是在高速轮询时，会显著增加CPU的负载。
实时性不如中断模式，尤其是在传输数据量大且不频繁的情况下，会增加数据处理的延迟。

在实际应用中，选择中断模式还是轮询模式需要根据具体的硬件资源、实时性需求和系统负载来决定。OMAP I2C驱动支持灵活的选择，以适应不同的应用场景。

在下一章节，我们将深入探讨OMAP I2C设备的探测与注册过程，了解OMAP平台如何与外围的I2C设备进行通信和管理。

5. OMAP I2C的电源管理与用户交互接口

OMAP处理器的I2C接口广泛应用于各种低速外设的通信，电源管理功能是确保这些设备在不牺牲性能的同时，尽可能降低功耗的关键技术。此外，用户交互接口的设计使得开发者能够更加方便地管理这些I2C设备。本章节将深入探讨OMAP I2C接口的电源管理策略，以及如何设计高效的用户空间交互接口。

5.1 电源管理策略深度解析

5.1.1 动态电源管理的原理

动态电源管理（Dynamic Power Management，DPM）是OMAP处理器的一项高级功能，允许系统在运行过程中根据工作负载的实际情况动态调整电源状态，从而在保持性能的同时减少能耗。在OMAP I2C驱动中，电源管理的实现需要考虑以下三个方面：

电源状态的检测与转换 ：硬件和软件协同工作，实时检测I2C外设的工作状态，并根据需要在不同的电源状态之间转换，如从活动状态转为低功耗状态。
性能与功耗的平衡 ：在不牺牲外设通信性能的前提下，尽可能地降低功耗，这涉及到算法优化和硬件设计的结合。
唤醒机制的实现 ：当系统需要与I2C外设进行通信时，必须能够迅速地从低功耗状态唤醒，恢复到正常的工作状态。

5.1.2 低功耗模式的触发与退出

在OMAP I2C驱动中，低功耗模式的触发与退出是动态电源管理中的关键环节。以下是一些触发与退出低功耗模式的常见方法：

超时机制 ：当系统与I2C外设通信的间隔时间超过预设的阈值时，可以认为外设处于空闲状态，这时可以触发低功耗模式。
显式命令 ：通过系统命令显式地告诉I2C驱动切换到低功耗模式，例如通过文件系统接口或内核的IOCTL调用。
事件驱动 ：某些外设事件（如中断信号）触发低功耗模式的退出，以便处理器能及时响应这些事件。

低功耗模式的退出通常是由于以下事件的触发：

外设访问请求 ：当有对I2C外设的访问请求时，驱动需要快速将外设从低功耗模式唤醒至正常工作状态。
定时器事件 ：配置的定时器事件到时，可以唤醒外设执行某些周期性任务。

5.2 用户空间交互接口设计

5.2.1 文件系统接口的创建与管理

Linux内核提供了丰富的文件系统接口，使得用户空间的程序可以方便地与内核空间的驱动进行交互。对于OMAP I2C驱动，可以创建如下文件系统接口：

设备文件 ：为每个I2C设备创建一个设备文件，如 /dev/i2c-X ，其中 X 是设备号。
控制接口 ：通过 ioctl() 系统调用提供一个控制接口，允许用户程序向驱动发送命令，如读写设备、设置电源管理策略等。

通过这些文件系统接口，用户空间的程序可以执行以下操作：

设备访问 ：对I2C设备进行读写操作。
设备状态查询 ：查询I2C设备的当前状态，如是否在低功耗模式。
电源管理控制 ：修改电源管理策略，如设置超时阈值，指定进入和退出低功耗模式的条件。

5.2.2 用户命令的处理与执行

为了处理用户空间的命令，OMAP I2C驱动需要实现一套命令解析机制。以下是一个简单的例子，展示如何通过 ioctl() 系统调用实现用户命令的处理：

#include <sys/ioctl.h> #include <linux/i2c.h> #define I2C_SET_POWER_STATE _IOW(I2C_MAJOR, 1, __u32) #define I2C_GET_POWER_STATE _IOR(I2C_MAJOR, 2, __u32) long ioctl(struct file *filp, unsigned int cmd, unsigned long arg) { switch (cmd) { case I2C_SET_POWER_STATE: // 将设备设置到低功耗模式 set_power_state(arg); break; case I2C_GET_POWER_STATE: // 获取当前设备的电源状态 return get_power_state(); default: return -ENOTTY; } return 0; }

在上面的代码中， I2C_SET_POWER_STATE 和 I2C_GET_POWER_STATE 是自定义的命令，分别用于设置和获取I2C设备的电源状态。驱动的 set_power_state 和 get_power_state 函数分别用于执行这些操作。

5.3 调试接口与故障排查工具

5.3.1 调试接口的功能与使用方法

除了标准的文件系统接口，OMAP I2C驱动还可以提供调试接口，用于帮助开发者诊断问题和优化性能。这些调试接口包括但不限于：

日志接口 ：提供一个接口允许用户空间程序开启或关闭驱动的日志输出，便于开发者跟踪驱动的行为。
性能监控 ：通过调试接口输出性能数据，如事务处理时间和中断响应时间等。
故障注入 ：允许开发者模拟各种故障条件，如通信错误、设备挂起等，以此来测试驱动的健壮性和恢复机制。

使用调试接口，可以执行以下操作：

日志级别调整 ：调整日志输出的详细程度，以减少干扰或获取更深层次的信息。
性能数据获取 ：收集性能数据，分析I2C通信瓶颈。
故障模拟与诊断 ：模拟故障，诊断并解决问题。

5.3.2 常见故障的排查步骤与策略

排查OMAP I2C驱动的常见故障，可以遵循以下步骤：

检查连接 ：确保I2C设备的物理连接正确无误，包括电源、地线以及数据线。
读写测试 ：使用I2C工具或驱动提供的文件系统接口进行基本的读写测试，验证设备的响应。
查看日志 ：查看内核日志和驱动日志，寻找可能的错误提示或异常信息。
诊断命令 ：利用调试接口进行故障模拟，查看驱动是否能正确处理这些情况。
硬件测试 ：如果软件层面没有发现问题，则可能需要使用硬件测试工具（如示波器）来进一步诊断。

通过这些步骤和策略，开发者可以更加系统和高效地处理OMAP I2C接口的故障，优化系统性能。

6. OMAP I2C驱动的平台数据配置与优化

OMAP I2C驱动在不同硬件平台上运行时，需要根据平台特性进行相应的配置调整。平台特定数据的配置直接关系到驱动的兼容性和性能。在本章节中，我们将深入探讨如何配置这些平台特定数据，以及如何通过优化策略提升驱动性能，并概述测试与验证流程以确保驱动的稳定性。

6.1 平台特定数据的配置方法

配置OMAP I2C驱动的平台特定数据通常涉及到硬件的初始化参数、时钟频率、电压等级、引脚分配等。这些配置通常是平台定义文件（Platform Definition File, PDF）的一部分，通过Kconfig和Makefile进行编译时选择和构建。

6.1.1 平台数据结构与配置项

OMAP平台的数据结构定义了一系列的配置项，这些配置项用于在内核中描述硬件的特性。一个典型的平台数据结构如下：

struct omap_i2c_platdata { u32 syscon_rev; u32 module_id; u32 omap_i2c_io; u32 syscon_pbase; u32 io_pbase; u32 omap_i2c_irq; struct { u16 hsmode; u16 fastmode; u16 slowmode; } syscon; };

6.1.2 配置数据的解析与应用

配置数据的解析通常在驱动初始化函数中进行。例如：

static int __init omap_i2c_init(struct omap_i2c_platdata *pdata) { int ret = -ENODEV; struct platform_device *pdev; struct omap_i2c_dev *i2c; struct resource *res; unsigned long flags; pdev = platform_device_alloc("omap_i2c", dev_id); if (!pdev) { pr_err("%s: device allocation failed\n", __func__); return -ENOMEM; } res = platform_get_resource(pdev, IORESOURCE_MEM, 0); if (!res) { ret = -ENODEV; pr_err("%s: unable to get I/O memory\n", __func__); goto err; } // 省略中间的初始化代码... err: return ret; }

在此代码段中，我们通过 platform_get_resource 函数获取平台的资源信息，并根据这些信息进行进一步的初始化操作。

6.2 驱动性能优化技巧

I2C驱动性能优化是一个持续的过程，需要不断地分析性能瓶颈并应用相应的优化策略。

6.2.1 性能瓶颈的识别与分析

性能瓶颈可能存在于多个层面，包括CPU使用率过高、中断处理延迟、时钟频率设置不合理等。识别这些瓶颈通常需要借助内核调试工具如 perf 、 ftrace 等。

例如，使用 perf 命令来分析I2C传输过程中的CPU使用情况：

perf record -e cpu-clock -aR sleep 10 perf report

6.2.2 优化方案的实施与效果评估

根据识别出的瓶颈，我们可以采取不同的优化方案。例如，如果发现中断处理延迟大，可以尝试增加中断优先级或合并中断请求（IRQ）。

优化之后，使用相同的性能分析工具来评估优化效果，确保优化确实带来了性能提升。

6.3 驱动的测试与验证流程

在对OMAP I2C驱动进行了平台特定的配置和性能优化之后，需要进行一系列的测试和验证，以确保驱动的稳定性和可靠性。

6.3.1 测试环境的搭建与配置

测试环境应当尽可能地模拟生产环境。对于OMAP I2C驱动，这意味着需要配置与目标硬件相同的I2C设备。测试软件可以使用 i2cdetect 、 i2cget 、 i2cset 等工具。

6.3.2 驱动稳定性的验证方法与标准

验证方法包括压力测试、边界条件测试、电源管理测试等。一个基本的压力测试可以持续不断地执行I2C读写操作，并监控系统响应：

# 连续10000次读取地址为0x50的设备的寄存器0x01 for i in $(seq 1 10000); do i2cget -f -y 1 0x50 0x01 done

通过这种方式，可以观察到系统在持续高负载下的表现，验证驱动的稳定性和可靠性。
