在分布式存储里面，比较常见的有kafka,Hbase,HDFS,fastDFS等，这里面涉及到文件的分布式存储以及数据的分布式存储。分布式存储的背景：就是将数据文件分散的存储到分布式集群的每一个节点，提升了存储的容量（大数据化）；同时尽量凸显分布式的检索能力。分布式存储的原理：分层化的hash映射、数据组织的数据摘要以及块数据的叶子索引结构；这几种数据结构相结合的方式提供快速检索的能力和存储结构。

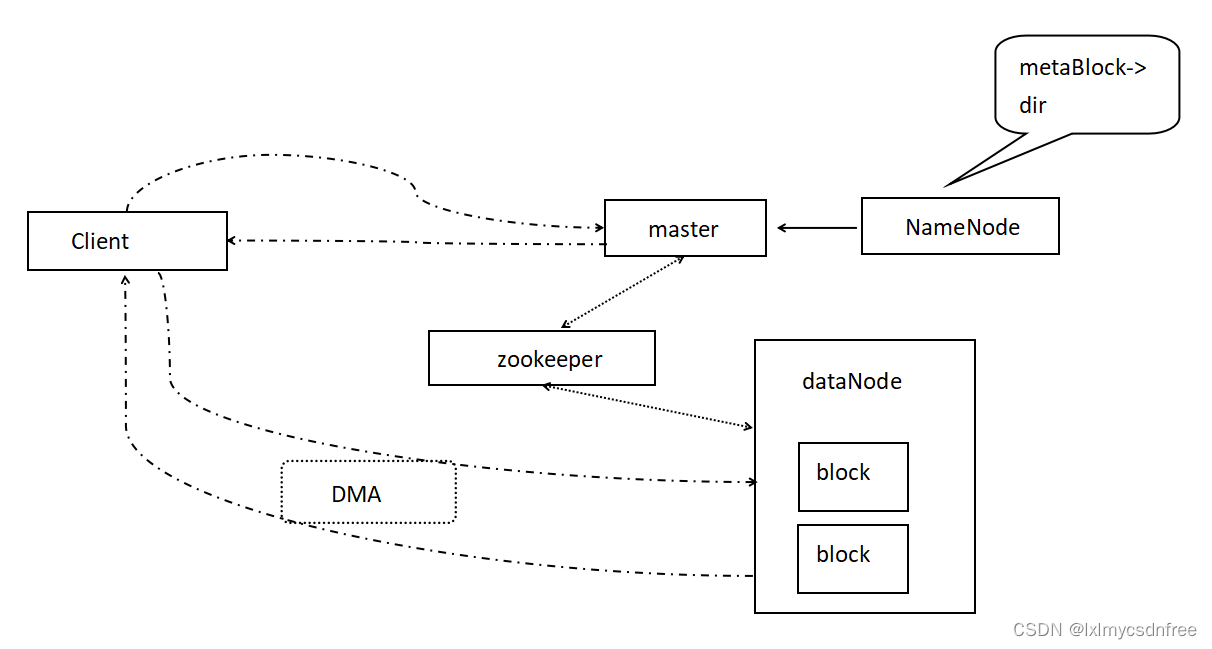

先说说HDFS，其实比较早的分布式存储解决方案；HDFS读写都是都是从NameNode点开始的，获取对应目录结构的region所有在的dataNode，然后从对应的dataNode读写数据。HDFS内部节点的管理是依据zookeeper. 每一个节点都会分配region（节点最多也就是1000个region），每一个节点的region信息存储到master节点，集群的NameNode节点存储每一个节点的元region、block（block默认大小是64MB；3.0版本是128MB）信息，还有目录树结构数据对应block信息，辅助master节点进行元数据的。region信息在master上生成一个hash结构，在读取数据的数据的时候可以很快定位到具体的节点和region, 网络通信是依靠NIO建立的socket通信，同时region文件读取是DMA技术（换句话说hdfs底层是依靠netty实现的通信）。

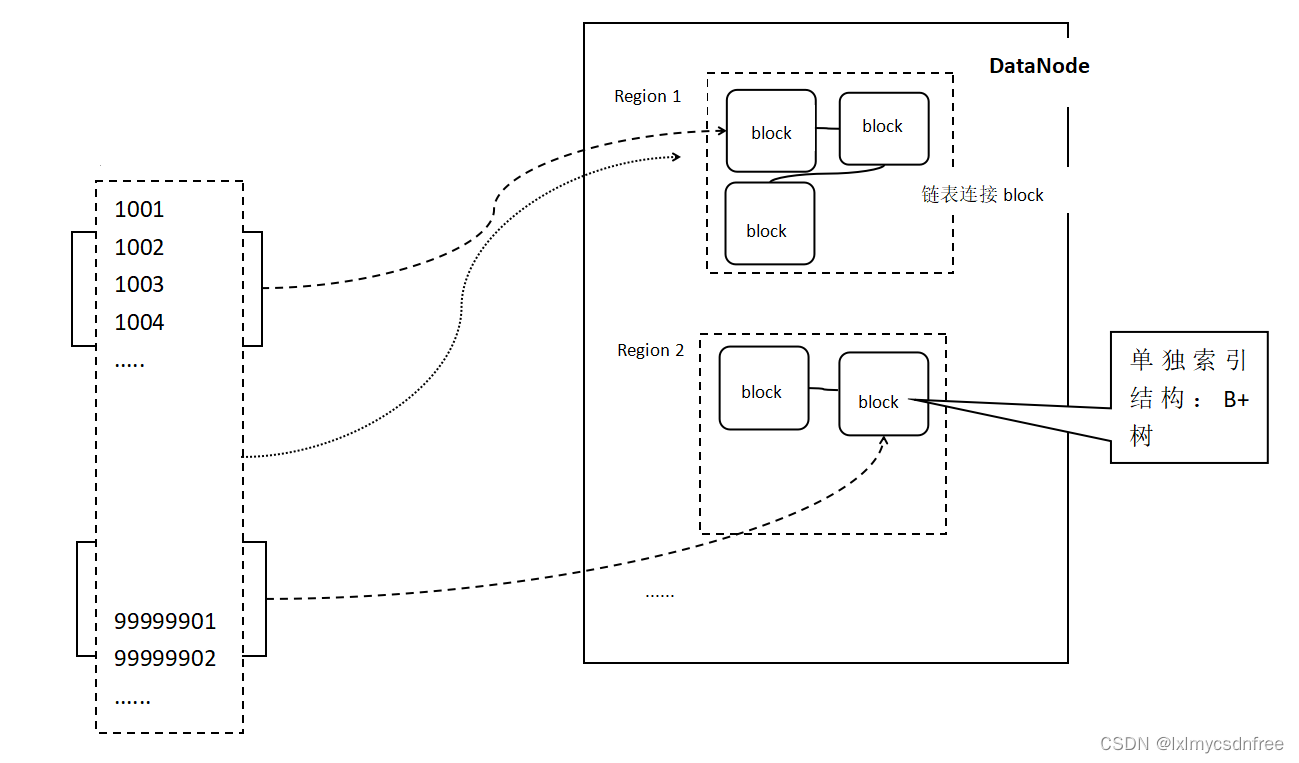

 Hbase本质上在文件上存储也是基于HDFS，但是在管理region上，master节点上专门建立了一个table,来存储region对应位置region中包含block，block之间是靠着链表存储的。Hbase存储是默认将id按照顺序分割不同的region,然后region又会分为小的block。每一个block都有最大id来标记，类似于kafka patition存储一样，里面包含segment，segment信息描述文件，然后block依托着链表来存储连接。每一个block内部存储的数据也是按照id顺序存储的，然后每一个block都对应一个叶子索引就是B+树。对于某一列属性建立二级索引和列对应起来，那么就会建立另外以某列属性值为key,行的id为value建立B+树。

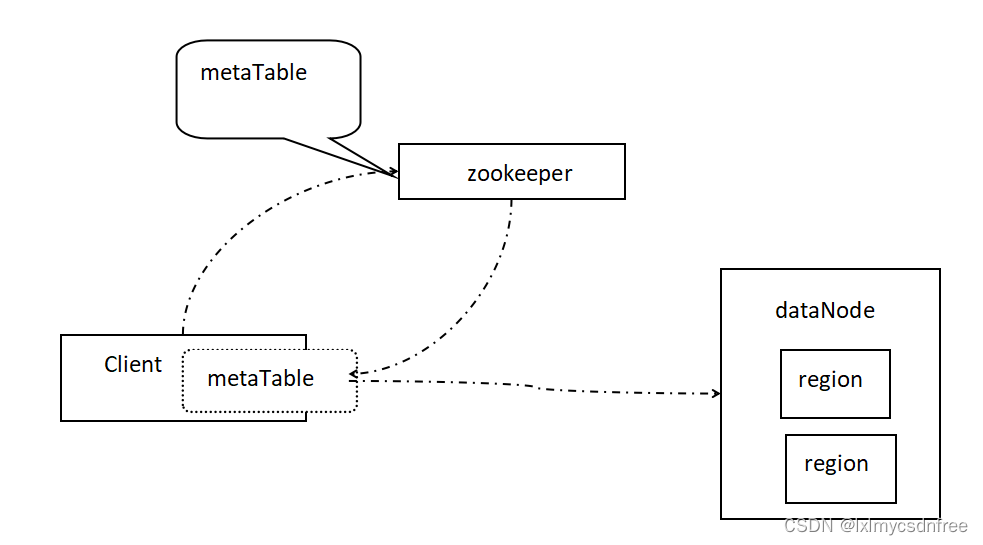

Hbase还有很重要的缓存机制，上面只是说了数据文件的存储机制，其实hbase的高性能很大一部分上来自于基于内存的缓存机制。在读写数据的时候，client都会请求zookeeper，获取最新的region metatable信息，也就是region信息，那么client才会知道去链接哪一个region。在写数据的时候(metatable也会记录每一个region对应的最大id)，也会有对应的region节点选择和链接。

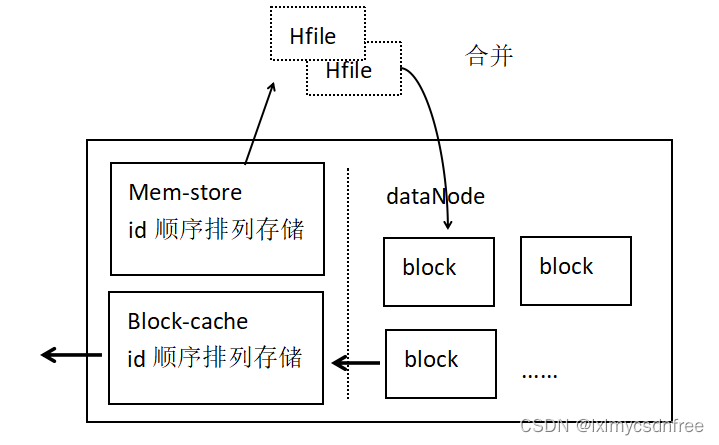

首先将数据写到write_ahead_log(简称WAL,这和mysql的binlog类似)，然后write_ahead_log读到内存中，会在内存中按照对应id序列拍好序的（整个内存块mem-store），当mem-store到一定的大小就会IO写到Hfile中，不同的mem-store块对应写到不同的Hfile,Hfile达到一定的大小就会合并在一起形成新的Block。

读数据也有对应的内存块blcok-cache，每一个block都会有对应一到多个blcok-cache，每一个blcok-cache也是按照id组织好的。再次读取的时候会获取blcok-cache数据，同时也会获取mem-store数据综合覆盖（相同id数据条目，因为在内存中存储也是按照顺序的，所以在检索和获取的时候很高效），获取最新的数据。

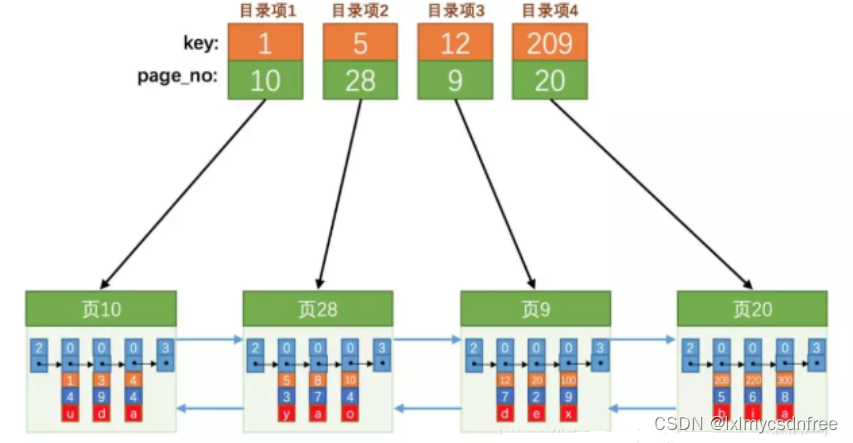

下面说一下数据表文件存储的数据细节，首先每一个表文件都有表描述文件，里面有字段的顺序，字段的所占的字节数（字段长度，该表描述文件一般是表名.tb）。其次就是表数据文件（一般就是表名.data）,每一条数据就是按照字段的顺序排列存储，每一条数据结束有结束符号。数据库（mysql存储引擎innodb/mySAM）都是按照数据页来存储数据的，也就是每1000条（默认页数据数）放在一个文件里面，这就是一页数据。页数据有对应得目录描述，就是每一页起始id信息，页信息在目录文件中按照顺序存储得，内存加载目录信息，按照每一页得描述字段长度在内存形成一个双向链表结构。（下图是内存加载目录结构文件，形成得双向链表）

 所有的数据依据建立的索引的字段建立B+树结构（主键默认会创建索引），然后我们知道这个索引结构是B+树，关键这个树结构是怎么存储到存盘文件中的，以xx.idx来命名。这个索引结构存储到磁盘文件之后，我们还能很多读取这个文件在内存中很快映射解析出这个树结构。首先我们看下二叉树磁盘存储的案例：

完全二叉树从根结点到倒数第二层满足完美二叉树，最后一层可以不完全填充，其叶子结点都靠左对齐。

 30 / \ 20 40 / \ / \ 15 25 35 45 / \ 5 10

换句话说，对于完全二叉树，将层次顺序遍历的序列存储到文件中。当我们从文件读取时，可以推断出第一个元素是根节点，然后接下来2个元素是级别1的二个节点，接下来读出的4个元素是级别2的节点，依此类推。因此可以非常容易地构造这棵完全二叉树。

30 20 40 15 25 35 45 5 10

但是对于给定的树，并不是完全二叉树，即中间节点可能有缺失。比如，下面的二叉树中节点40的左子节点有缺失。在这种情况下，当层次遍历并序列化至文件时，需要人为添加一个值（比如-1）来表达当前节点的缺失。前提是，我们树的所有节点的值都是正数。

 30 / \ 20 40 / \ \ 15 25 45 \ 10

基于上述想法，我们将-1添加到缺失的节点中，从而将一个普通的二叉树转换成完全二叉树：

 30 / \ 20 40 / \ / \ 15 25 -1 45 / \ -1 10

对应地，上面转换后的完全二叉树持久化到文件的内容如下：

30 20 40 15 25 -1 45 -1 10

那么B+树也按照层级来顺序存储到文件中，解析的时候按照层级标识符来逐层构建B+树。上述就算完全讲述完了数据库表数据文件存储的方案，以及如何快速查询的方案。但是具体到mysql上还存在一些差异，可能对于某一些数据库每一页也存储了对应的B+树索引结构。当然对于全面的B+索引结构文件需要尽可能的小，需要一次性加载到内存中，然后遍历树结构，定位到叶子链表中不同的行数据（条件区间在双向链表中是连续的一段），然后再去目录查到对应的页，把数据查询出来。

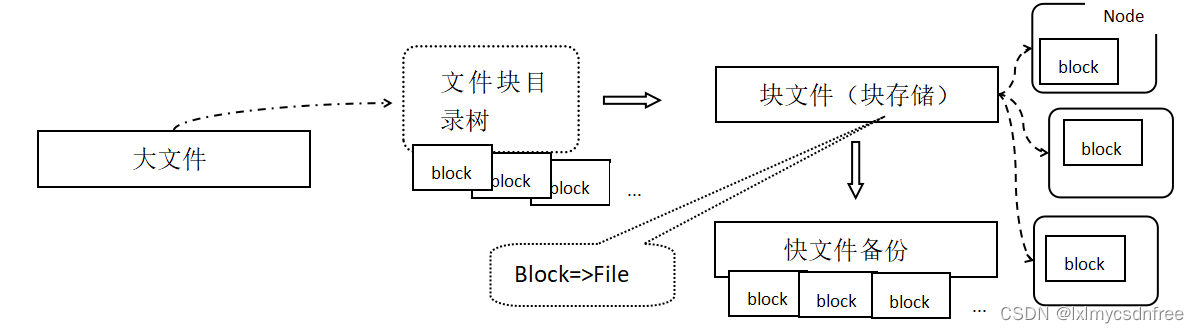

对于分布式文件存储，文件被分割成很多块，每一个块都对应一个子文件。这些子文件会被记录到块目录中，然后查询的时候会通过目录找到对应的文件信息。

我们知道内存中数据存储都是有条目数据记录数据存储的起始位置；在内存中存储也是有页（页管理）进行管理的，有页表记录页的位置和顺序。对于磁盘存储也是有最小的单元–扇区，一个扇区最小的存储大小是4KB，文件在磁盘存储的时候也是有记录的，也有所在目录映射表，创建一个目录的时候，会分配存储空间和范围，创建一个文件会记录目录信息以及存储大小（存储所涉及到扇区范围）。

ceph存储原理

Ceph是⼀种为优秀的性能、可靠性和可扩展性⽽设计的统⼀的、分布式的存储系统。可同时提供三种接⼝：

Object:也称为基于对象的存储，其中的文件被拆分成多个部分并散布在多个存储服务器，在对象存储中，数据会被分解为称为“对象”的离散单元，并保存在单个存储库中（存储到数据文件的某一行，非关系型数据库表文件数据的存储机制），而不是作为文件夹中的文件或服务器上的块来保存，对象存储需要一个简单的HTTP 应用编程接口(API)，以供大多数客户端（各种语言）使用。有原⽣的API，⽽且也兼容Swift和S3的API。

（1）对象存储：也就是通常意义的键值存储，其接口就是简单的GET、PUT、DEL 和其他扩展，代表主要有 Swift 、S3 以及 Gluster 等。

（2）块存储：这种接口通常以 QEMU Driver 或者 Kernel Module 的方式存在，这种接口需要实现 Linux 的 Block Device 的接口或者 QEMU 提供的 Block Driver 接口，如 Sheepdog，AWS 的 EBS，青云的云硬盘和阿里云的盘古系统，还有 Ceph 的 RBD（RBD是Ceph面向块存储的接口）。在常见的存储中 DAS、SAN 提供的也是块存储。

（3）文件系统存储：通常意义是支持 POSIX 接口，它跟传统的文件系统如 Ext4 是一个类型的，但区别在于分布式存储提供了并行化的能力，如 Ceph 的 CephFS (CephFS是Ceph面向文件存储的接口)，但是有时候又会把 GlusterFS ，HDFS 这种非POSIX接口的类文件存储接口归入此类。当然 NFS、NAS也是属于文件系统存储。

ceph存储具备高性能、高可用性、高扩展特性、特性丰富：

高性能：

高可用性：

⾼可扩展性:

(1)去中⼼化  (2)扩展灵活  (3)随着节点增加⽽线性增⻓

特性丰富:

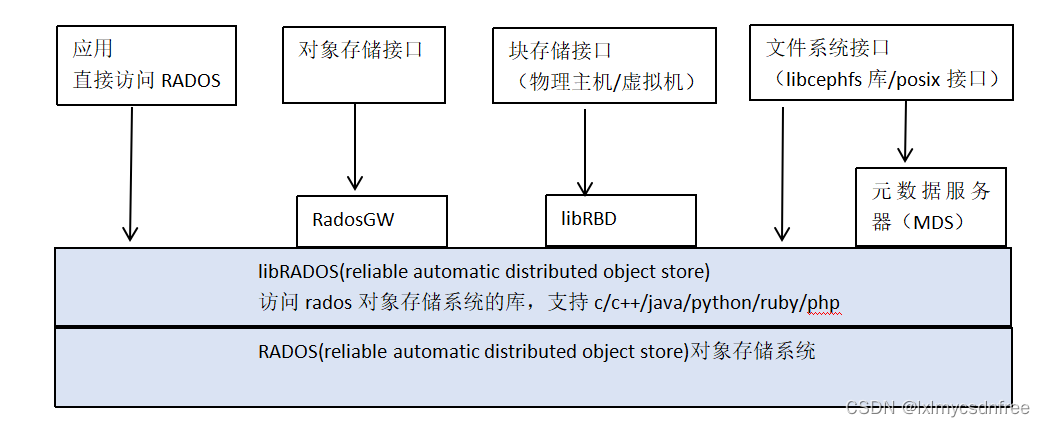

ceph的基本架构：

ceph 是一个对象(object)式存储系统，它把每一个待管理的数据流(文件等数据)切分为一到多个固定大小(默认4 兆)的对象数据，并以其为原子单元(原子是构成元素的最小单元)完成数据的读写。 对象数据的底层存储服务是由多个存储主机(host)组成的存储集群，该集群也被称之为RADOS(reliable automatic distributed object store)存储集群，即可靠的、自动化的、分布式的对象存储系统。 librados 是RADOS 存储集群的API，支持C/C++/JAVA/python/ruby/php/go等编程语言客户端。

librados：librados库，为应用程度提供访问接口。同时也为块存储、对象存储、文件系统提供原生的接口。

RADOSGW：网关接口，提供对象存储服务。它使用librgw和librados来实现允许应用程序与Ceph对象存储建立连接。并且提供S3 和 Swift 兼容的RESTful API接口。

RBD：块设备，它能够自动精简配置并可调整大小，而且将数据分散存储在多个OSD上。

CephFS：Ceph文件系统，与POSIX兼容的文件系统，基于librados封装原生接口。

集群结构功能描述
Monitor(ceph-mon) ceph 监视器: 在一个主机上运行的一个守护进程，用于维护集群状态映射(maintains maps of the cluster state)，比如ceph 集群中有多少存储池、每个存储池有多少PG 以及存储池和PG的映射关系等， monitor map, manager map, the OSD map, the MDS map, and the CRUSH map，这些映射是Ceph 守护程序相互协调所需的关键群集状态，此外监视器还负责管理守护程序和客户端之间的身份验证(认证使用cephX 协议)。通常至少需要三个监视器才能实现冗余和高可用性。监视器维护集群状态的多种映射，同时提供认证和日志记录服务，包括有关monitor 节点端到端的信息，其中包括 Ceph 集群ID，监控主机名和IP以及端口。并且存储当前版本信息以及最新更改信息，通过 “ceph mon dump”查看 monitor map。

Managers(ceph-mgr)的功能：在一个主机上运行的一个守护进程，Ceph Manager 守护程序（ceph-mgr）负责跟踪运行时指标和Ceph 集群的当前状态，包括存储利用率，当前性能指标和系统负载。Ceph Manager 守护程序还托管基于python 的模块来管理和公开Ceph 集群信息，包括基于Web的Ceph 仪表板和REST API。高可用性通常至少需要两个管理器。

Ceph OSDs(对象存储守护程序ceph-osd)：即对象存储守护程序，但是它并非针对对象存储。提供存储数据，操作系统上的一个磁盘就是一个OSD 守护程序。是物理磁盘驱动器，将数据以对象的形式存储到集群中的每个节点的物理磁盘上。OSD负责存储数据、处理数据复制、恢复、回（Backfilling）、再平衡。完成存储数据的工作绝大多数是由 OSD daemon 进程实现。在构建 Ceph OSD的时候，建议采用SSD 磁盘以及xfs文件系统来格式化分区。此外OSD还对其它OSD进行心跳检测，检测结果汇报给Monitor。通常至少需要3 个Ceph OSD 才能实现冗余和高可用性。

MDS(ceph 元数据服务器ceph-mds)：Ceph 元数据，主要保存的是Ceph文件系统(NFS/CIFS)的元数据。注意：ceph的块存储和ceph对象存储都不需要MDS。

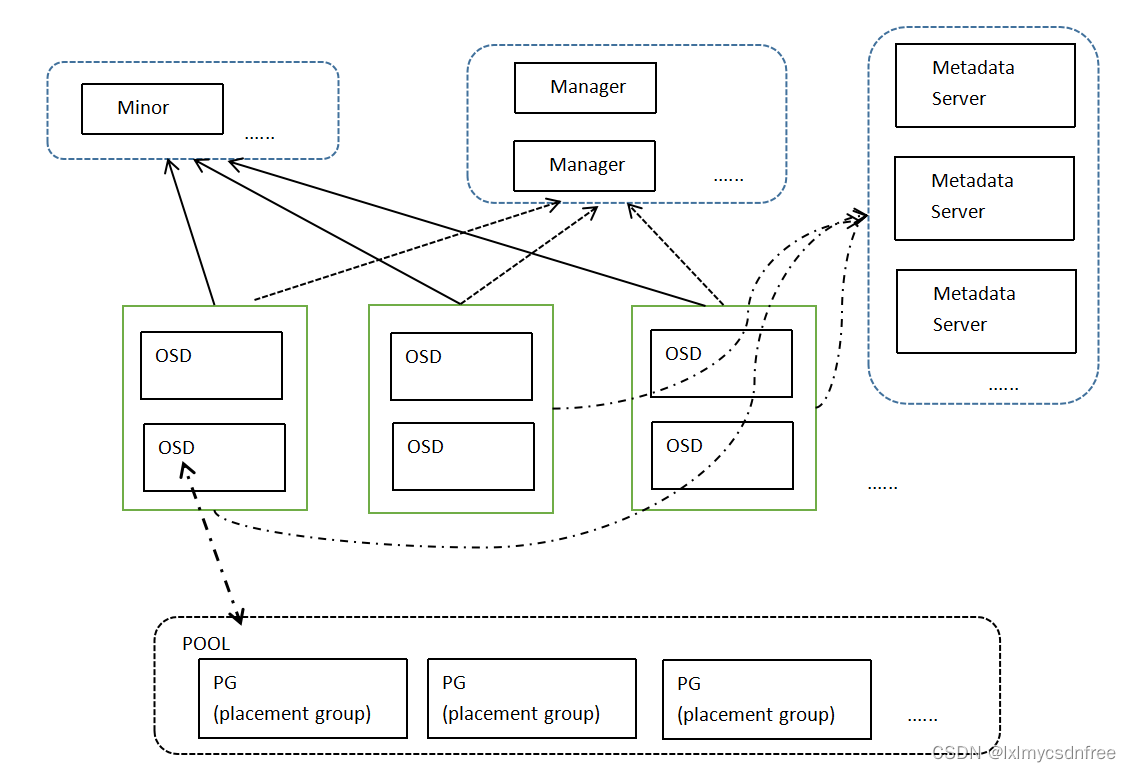

ceph节点逻辑结构

pool：存储池、分区，存储池的大小取决于底层的存储空间。

PG(placement group)：一个pool 内部可以有多个PG 存在，pool 和PG 都是抽象的逻辑概念，一个pool 中有多少个PG 可以通过公式计算。

OSD(Object Storage Daemon,对象存储设备)：每一块磁盘都是一个osd，一个主机由一个或多个osd 组成。

ceph 集群部署好之后,要先创建存储池才能向ceph 写入数据，文件在向ceph 保存之前要先进行一致性hash 计算，计算后会把文件保存在某个对应的PG 的，此文件一定属于某个pool 的一个PG，在通过PG 保存在OSD 上。数据对象在写到主OSD 之后再同步对从OSD 以实现数据的高可用。

 ceph数据写入流程

第一步: 计算文件到对象的映射:

第二步：通过hash 算法计算出文件对应的pool 中的PG:

第三步: 通过CRUSH 把对象映射到PG 中的OSD:

第四步：PG 中的主OSD 将对象写入到硬盘。

第五步: 主OSD 将数据同步给备份OSD,并等待备份OSD 返回确认。

第六步: 备份OSD返回确认后，主OSD 将写入完成返回给客户端。

Ceph中数据写入，会有三次映射

CRUSH算法介绍

CRUSH，Controlled Replication Under Scalable Hashing，它表示数据存储的分布式选择算法， ceph 的高性能/高可用就是采用这种算法实现。CRUSH 算法取代了在元数据表中为每个客户端请求进行查找，它通过计算系统中数据应该被写入或读出的位置。CRUSH能够感知基础架构，能够理解基础设施各个部件之间的关系。并CRUSH保存数据的多个副本，这样即使一个故障域的几个组件都出现故障，数据依然可用。CRUSH 算是使得 ceph 实现了自我管理和自我修复。

Ceph 使用CRUSH 算法来准确计算数据应该被保存到哪里，以及应该从哪里读取,和保存元数据不同的是,CRUSH 按需计算出元数据，因此它就消除了对中心式的服务器／网关的需求,它使得Ceph 客户端能够计算出元数据，该过程也称为CRUSH 查找，然后和OSD 直接通信。

对象存储与文件存储：

文件存储和对象存储底层都是块存储，但是文件存储在管理文件上是文件树，对象存储是扁平化的小文件存储，管理上不能单单靠文件树结构
