ZEMAX学习笔记-预备知识（孔径光阑、入瞳和出瞳）

大家好，欢迎来到IT知识分享网。

1.概念

1.1 孔径光阑

光学系统中，限制轴上点发出光束的孔径角的元件，称孔径光阑（孔阑），它决定了物体上各点有多大的光束可以进去光学系统。孔阑大小会影响成像亮度、景深等等。

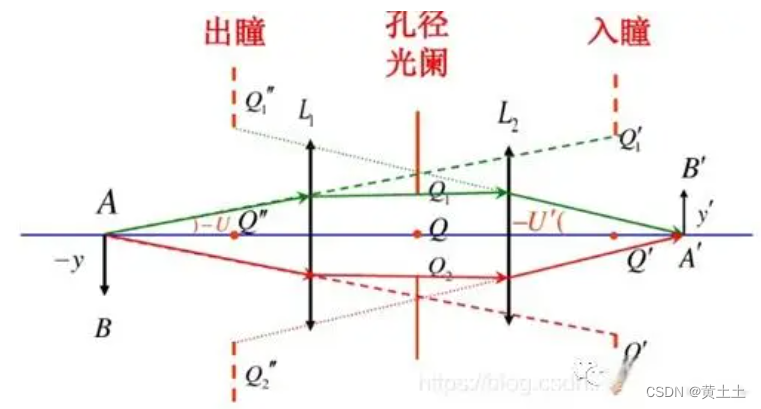

图1

1.2 入射光瞳

孔阑通过其前面的透镜成像到物空间，这个像称为入射光瞳，简称入瞳。如图1所示，孔径光阑经过前方光学系统所成的像称为入射光瞳。入瞳边缘对物点A的张角U称为物方孔径角。当孔径光阑前方无光学系统，则孔径光阑就是入瞳。

1.3 出射光瞳

孔阑通过其后面的透镜成像到像空间，这个像称为出射光瞳，简称出瞳。如图1所示，孔径光阑经过后方光学系统所成的像称为出射光瞳。

可以看出入射光瞳通过整个光学系统所成的像就是出射光瞳，二者对整个光学系统是共辄的。如果光阑在整个系统的像壁间，那么它本身也是出射光瞳。反之，在物空间，它就是入射光瞳。当L1和L2透镜一样且距离孔阑的距离一致，则其入射光瞳和出射光瞳的大小和倒正完全一样。

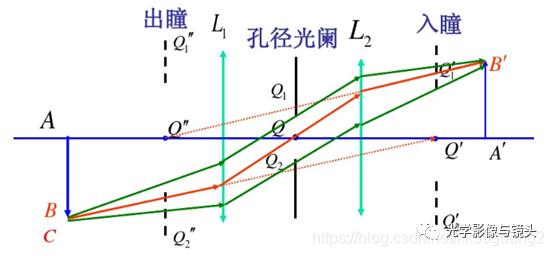

1.4 主光线

物点发出的通过孔阑中心的光线。所有主光线均通过入瞳、孔阑、出瞳中心。
