实时系统概念

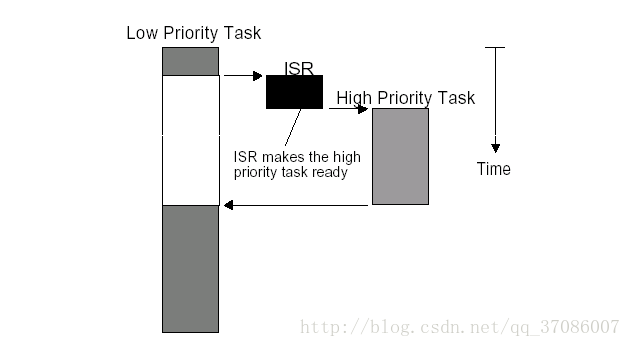

如果任务不与中断服务子程序共享变量或数据结构,可以使用禁止、然后允许任务切换。(参见3.06给任务切换上锁和开锁)。如程序清单2.6所示，以μC/OS-Ⅱ的使用为例，两个或两个以上的任务可以共享数据而不发生竞争。注意，此时虽然任务切换是禁止了，但中断还是开着的。如果这时中断来了，中断服务子程序会在这一临界区内立即执行。中断服务子程序结束时，尽管有优先级高的任务已经进入就绪态，内核还是返回到原来被中断了的任务。直到执行完给任务切换开锁函数OSSchedUnlock (),内核再看有没有优先级更高的任务被中断服务子程序激活而进入就绪态，如果有，则做任务切换。虽然这种方法是可行的，但应该尽量避免禁止任务切换之类操作，因为内核最主要的功能就是做任务的调度与协调。禁止任务切换显然与内核的初衷相违。应该使用下述方法。

程序清单2.6  用给任务切换上锁，然后开锁的方法实现数据共享.
void Function (void)
{
    OSSchedLock();
    .
    .    /* You can access shared data in here (interrupts are recognized) */
.    /*在这里处理共享数据(中断是开着的)*/
    OSSchedUnlock();
}

信号量是60年代中期Edgser Dijkstra 发明的。信号量实际上是一种约定机制，在多任务内核中普遍使用.信号量用于：

控制共享资源的使用权(满足互斥条件)
标志某事件的发生
使两个任务的行为同步
(译者注：信号与信号量在英文中都叫做Semaphore，并不加以区分，而说它有两种类型，二进制型(binary)和计数器型(counting)。本书中的二进制型信号量实际上是只取两个值0和1的信号量。实际上 这个信号量只有一位，这种信号量翻译为信号更为贴切。而二进制信号量通常指若干位的组合。而本书中解释为事件标志的置位与清除(
见2.21))。
信号像是一把钥匙，任务要运行下去，得先拿到这把钥匙。如果信号已被别的任务占用，该任务只得被挂起，直到信号被当前使用者释放。换句话说，申请信号的任务是在说：“把钥匙给我，如果谁正在用着，我只好等！”信号是只有两个值的变量，信号量是计数式的。只取两个值的信号是只有两个值0和1的量，因此也称之为信号量。计数式信号量的值可以是0到255或0到65535，或0到，取决于信号量规约机制使用的是8位、16位还是32位。到底是几位，实际上是取决于用的哪种内核。根据信号量的值，内核跟踪那些等待信号量的任务。
一般地说，对信号量只能实施三种操作：初始化(INITIALIZE)，也可称作建立(CREATE)；等信号(WAIT)也可称作挂起(PEND)；给信号(SIGNAL)或发信号(POST)。信号量初始化时要给信号量赋初值，等待信号量的任务表(Waiting list)应清为空。
想要得到信号量的任务执行等待(WAIT)操作。如果该信号量有效(即信号量值大于0)，则信号量值减1，任务得以继续运行。如果信号量的值为0，等待信号量的任务就被列入等待信号量任务表。多数内核允许用户定义等待超时，如果等待时间超过了某一设定值时，该信号量还是无效，则等待信号量的任务进入就绪态准备运行，并返回出错代码(指出发生了等待超时错误)。
任务以发信号操作(SIGNAL)释放信号量。如果没有任务在等待信号量，信号量的值仅仅是简单地加1。如果有任务在等待该信号量，那么就会有一个任务进入就绪态，信号量的值也就不加1。于是钥匙给了等待信号量的诸任务中的一个任务。至于给了那个任务，要看内核是如何调度的。收到信号量的任务可能是以下两者之一。
等待信号量任务中优先级最高的，或者是
最早开始等待信号量的那个任务，即按先进先出的原则(First In First Out ，FIFO)
有的内核有选择项，允许用户在信号量初始化时选定上述两种方法中的一种。但μC/OS-Ⅱ只支持优先级法。如果进入就绪态的任务比当前运行的任务优先级高(假设，是当前任务释放的信号量激活了比自己优先级高的任务)。则内核做任务切换(假设，使用的是可剥夺型内核)，高优先级的任务开始运行。当前任务被挂起。直到又变成就绪态中优先级最高任务。
程序清单2.7示意在μC/OS-Ⅱ中如何用信号量处理共享数据。要与同一共享数据打交道的任务调用等待信号量函数OSSemPend()。处理完共享数据以后再调用释放信号量函数OSSemPost()。这两个函数将在以后的章节中描述。要注意的是，在使用信号量之前，一定要对该信号量做初始化。作为互斥条件，信号量初始化为1。使用信号量处理共享数据不增加中断延迟时间，如果中断服务程序或当前任务激活了一个高优先级的任务，高优先级的任务立即开始执行。
程序清单2.7   通过获得信号量处理共享数据
OS_EVENT *SharedDataSem;
void Function (void)
{
    INT8U err;
    OSSemPend(SharedDataSem, 0, &err);
    .
    .    /* You can access shared data in here (interrupts are recognized) */
    .    /*共享数据的处理在此进行，(中断是开着的)*/
    OSSemPost(SharedDataSem);
}
当诸任务共享输入输出设备时，信号量特别有用。可以想象，如果允许两个任务同时给打印机送数据时会出现什么现象。打印机会打出相互交叉的两个任务的数据。例如任务1要打印“I am Task!”，而任务2要打印“I am Task2!”可能打印出来的结果是：“I Ia amm T Tasask k1!2!”

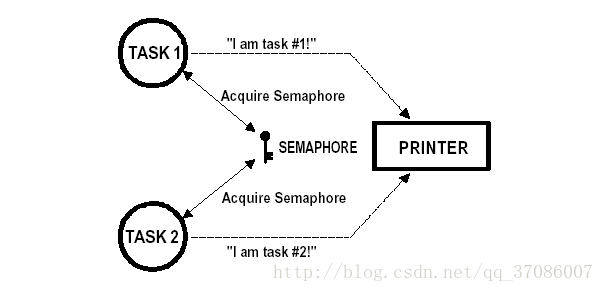

在这种情况下，使用信号量并给信号量赋初值1(用二进制信号量)。规则很简单，要想使用打印机的任务，先要得到该资源的信号量。图2.10两个任务竞争得到排它性打印机使用权，图中信号量用一把钥匙表示，想使用打印机先要得到这把钥匙。

（图2.10）

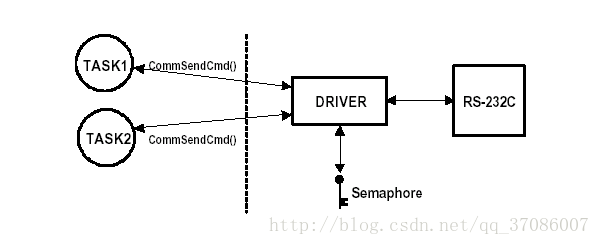

上例中，每个任务都知道有个信号表示资源可不可以使用。要想使用该资源，要先得到这个信号。然而有些情况下，最好把信号量藏起来，各个任务在同某一资源打交道时，并不知道实际上是在申请得到一个信号量。例如，多任务共享一个RS-232C外设接口，各任务要送命令给接口另一端的设备并接收该设备的回应。如图2.11所示。

调用向串行口发送命令的函数CommSendCmd()，该函数有三个形式参数：Cmd指向送出的ASCII码字符串命令。Response指向外设回应的字符串。timeout指设定的时间间隔。如果超过这段时间外设还不响应，则返回超时错误信息。函数的示意代码如程序清单2.8所示。
程序清单 2.8   隐含的信号量。
INT8U CommSendCmd(char *cmd, char *response, INT16U timeout)
{
    Acquire port’s semaphore;
    Send command to device;
    Wait for response (with timeout);
    if (timed out) {
        Release semaphore;
        return (error code);
    } else {
        Release semaphore;
        return (no error);
    }
}
要向外设发送命令的任务得调用上述函数。设信号量初值为1，表示允许使用。初始化是在通讯口驱动程序的初始化部分完成的。第一个调用CommSendCmd()函数的任务申请并得到了信号量，开始向外设发送命令并等待响应。而另一个任务也要送命令，此时外设正“忙”，则第二个任务被挂起，直到该信号量重新被释放。第二个任务看起来同调用了一个普通函数一样，只不过这个函数在没有完成其相应功能时不返回。当第一个任务释放了那个信号量，第二个任务得到了该信号量，第二个任务才能使用RS-232口。

（图2.12）

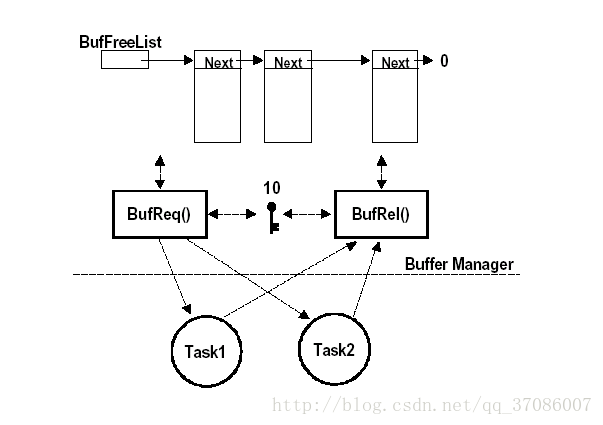

缓冲区阵列管理方满足前十个申请缓冲区的任务，就好像有10把钥匙可以发给诸任务。当所有的钥匙都用完了，申请缓冲区的任务被挂起，直到信号量重新变为有效。缓冲区管理程序在处理链表指针时，为满足互斥条件，中断是关掉的(这一操作非常快)。任务使用完某一缓冲区，通过调用缓冲区释放函数BufRel()将缓冲区还给系统。系统先将该缓冲区指针插入到空闲缓冲区链表中(Linked list)然后再给信号量加1或释放该信号量。这一过程隐含在缓冲区管理程序BufReq()和BufRel()之中，调用这两个函数的任务不用管函数内部的详细过程。

信号量常被用过了头。处理简单的共享变量也使用信号量则是多余的。请求和释放信号量的过程是要花相当的时间的。有时这种额外的负荷是不必要的。用户可能只需要关中断、开中断来处理简单共享变量，以提高效率。(参见2.18.0.1 关中断和开中断)。假如两个任务共享一个32位的整数变量，一个任务给这个变量加1，另一个任务给这个变量清0。如果注意到不管哪种操作，对微处理器来说，只花极短的时间，就不会使用信号量来满足互斥条件了。每个任务只需操作这个任务前关中断，之后再开中断就可以了。然而，如果这个变量是浮点数，而相应微处理器又没有硬件的浮点协处理器，浮点运算的时间相当长，关中断时间长了会影响中断延迟时间，这种情况下就有必要使用信号量了。

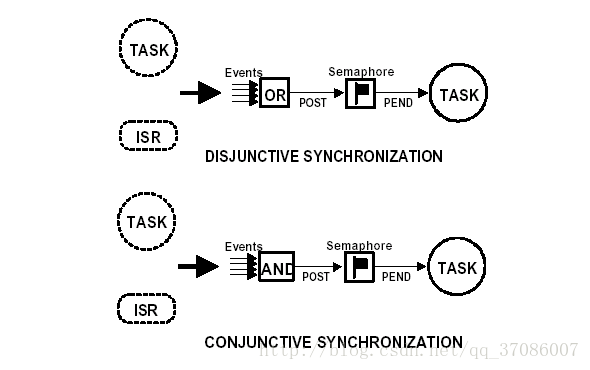

当某任务要与多个事件同步时，要使用事件标志。若任务需要与任何事件之一发生同步，可称为独立型同步(即逻辑或关系)。任务也可以与若干事件都发生了同步，称之为关联型(逻辑与关系)。独立型及关联型同步如图2.15所示。

（图2.15）

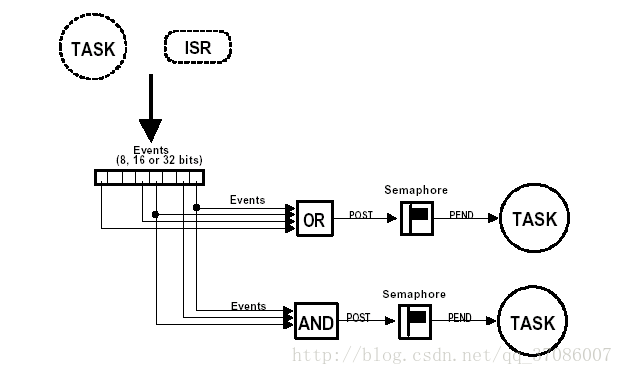

可以用多个事件的组合发信号给多个任务。如图2.16所示，典型地，8个、16个或32个事件可以组合在一起，取决于用的哪种内核。每个事件占一位(bit)，以32位的情况为多。任务或中断服务可以给某一位置位或复位，当任务所需的事件都发生了，该任务继续执行，至于哪个任务该继续执行了，是在一组新的事件发生时辨定的。也就是在事件位置位时做辨断。

内核支持事件标志，提供事件标志置位、事件标志清零和等待事件标志等服务。事件标志可以是独立型或组合型。μC/OS-Ⅱ目前不支持事件标志.

有时很需要任务间的或中断服务与任务间的通讯。这种信息传递称为任务间的通讯。任务间信息的传递有两个途径：通过全程变量或发消息给另一个任务。

用全程变量时，必须保证每个任务或中断服务程序独享该变量。中断服务中保证独享的唯一办法是关中断。如果两个任务共享某变量，各任务实现独享该变量的办法可以是关中断再开中断，或使用信号量(如前面提到的那样)。请注意，任务只能通过全程变量与中断服务程序通讯，而任务并不知道什么时候全程变量被中断服务程序修改了，除非中断程序以信号量方式向任务发信号或者是该任务以查询方式不断周期性地查询变量的值。要避免这种情况，用户可以考虑使用邮箱或消息队列。

（图2.16）

24、消息邮箱(Message Mail boxes)

通过内核服务可以给任务发送消息。典型的消息邮箱也称作交换消息，是用一个指针型变量，通过内核服务，一个任务或一个中断服务程序可以把一则消息(即一个指针)放到邮箱里去。同样，一个或多个任务可以通过内核服务接收这则消息。发送消息的任务和接收消息的任务约定，该指针指向的内容就是那则消息。

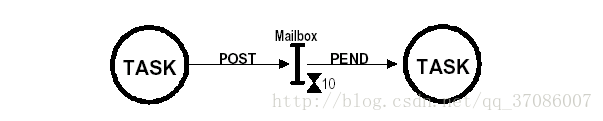

每个邮箱有相应的正在等待消息的任务列表，要得到消息的任务会因为邮箱是空的而被挂起，且被记录到等待消息的任务表中，直到收到消息。一般地说，内核允许用户定义等待超时，等待消息的时间超过了，仍然没有收到该消息，这任务进入就绪态，并返回出错信息，报告等待超时错误。消息放入邮箱后，或者是把消息传给等待消息的任务表中优先级最高的那个任务(基于优先级)，或者是将消息传给最先开始等待消息的任务(基于先进先出)。图2.17示意把消息放入邮箱。用一个I字表示邮箱，旁边的小砂漏表示超时计时器，计时器旁边的数字表示定时器设定值，即任务最长可以等多少个时钟节拍(Clock Ticks)，关于时钟节拍以后会讲到。
内核一般提供以下邮箱服务：
邮箱内消息的内容初始化，邮箱里最初可以有，也可以没有消息
将消息放入邮箱(POST)
等待有消息进入邮箱(PEND)
如果邮箱内有消息，就接受这则消息。如果邮箱里没有消息，则任务并不被挂起(ACCEPT)，用返回代码表示调用结果，是收到了消息还是没有收到消息。
消息邮箱也可以当作只取两个值的信号量来用。邮箱里有消息，表示资源可以使用，而空邮箱表示资源已被其它任务占用。

（图2.17）

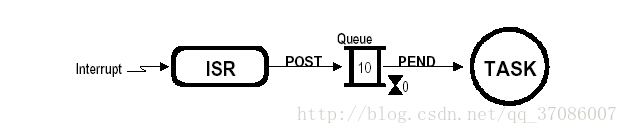

25、消息队列(Message Queue)

26、中断

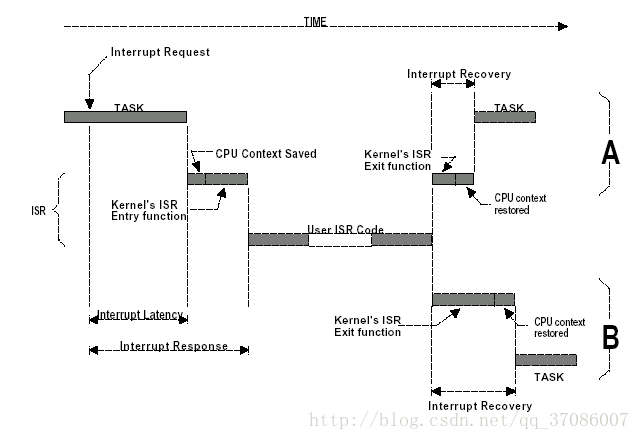

中断是一种硬件机制，用于通知CPU有个异步事件发生了。中断一旦被识别，CPU保存部分(或全部)现场(Context)即部分或全部寄存器的值，跳转到专门的子程序，称为中断服务子程序(ISR)。中断服务子程序做事件处理，处理完成后，程序回到：

在前后台系统中，程序回到后台程序
对不可剥夺型内核而言，程序回到被中断了的任务
对可剥夺型内核而言，让进入就绪态的优先级最高的任务开始运行

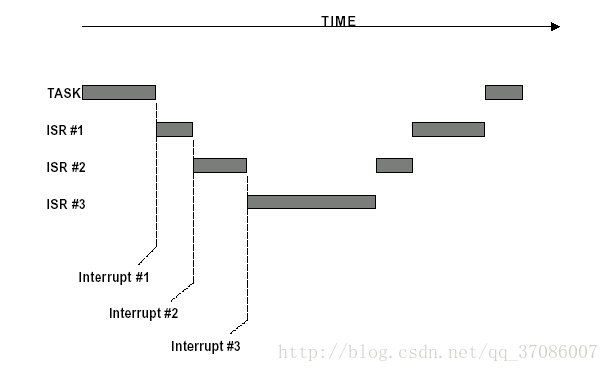

中断使得CPU可以在事件发生时才予以处理，而不必让微处理器连续不断地查询(Polling)是否有事件发生。通过两条特殊指令：关中断(Disable interrupt)和开中断(Enable interrupt)可以让微处理器不响应或响应中断。在实时环境中，关中断的时间应尽量的短。关中断影响中断延迟时间(见2.26中断延迟)。关中断时间太长可能会引起中断丢失。微处理器一般允许中断嵌套，也就是说在中断服务期间，微处理器可以识别另一个更重要的中断，并服务于那个更重要的中断，如图2.19所示。

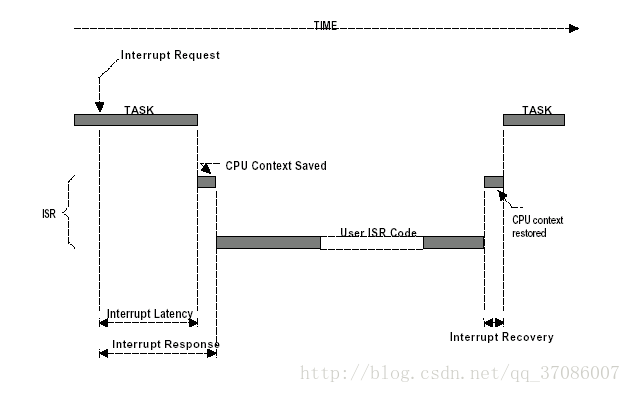

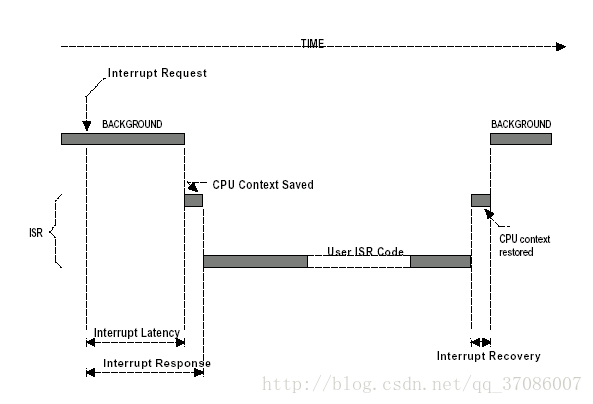

27、中断延迟

28、中断响应

29、中断恢复时间(Interrupt Recovery)
