个人学习记录用：

1.贴片电阻

1.1 电阻阻值

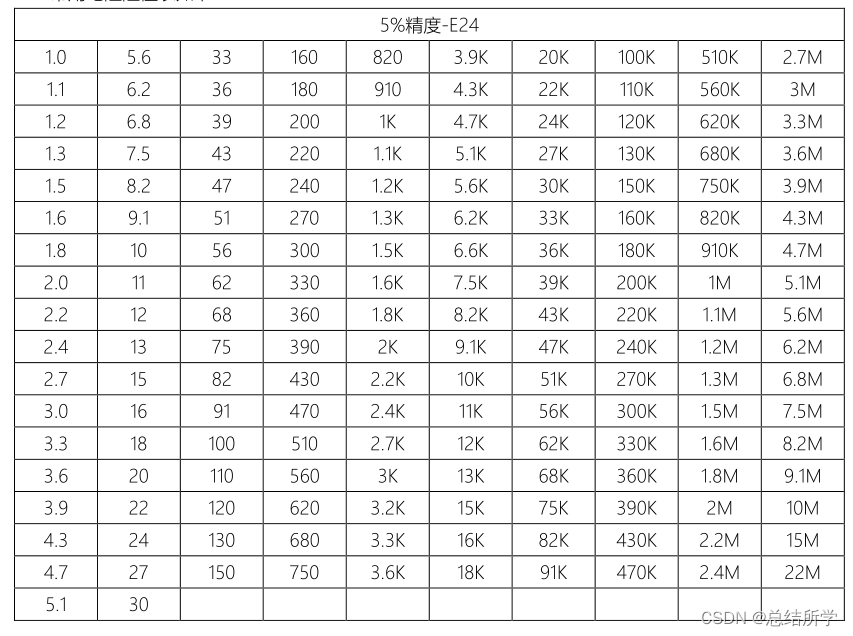

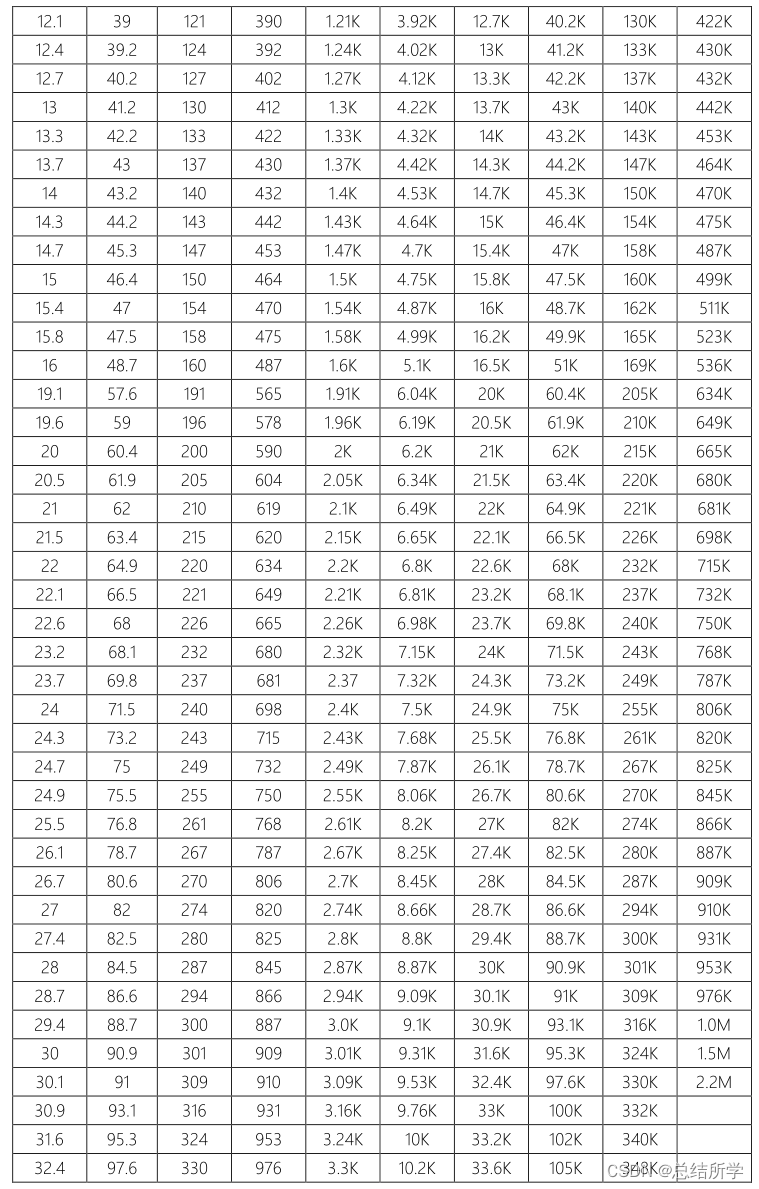

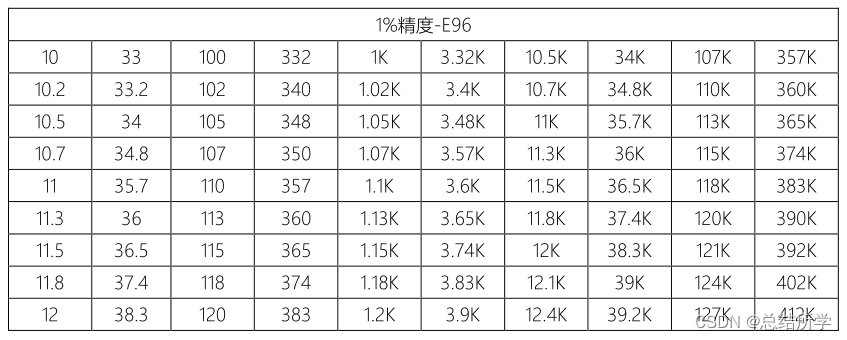

常用电阻阻值表：

阻值表来源：

 1.2 电阻丝印

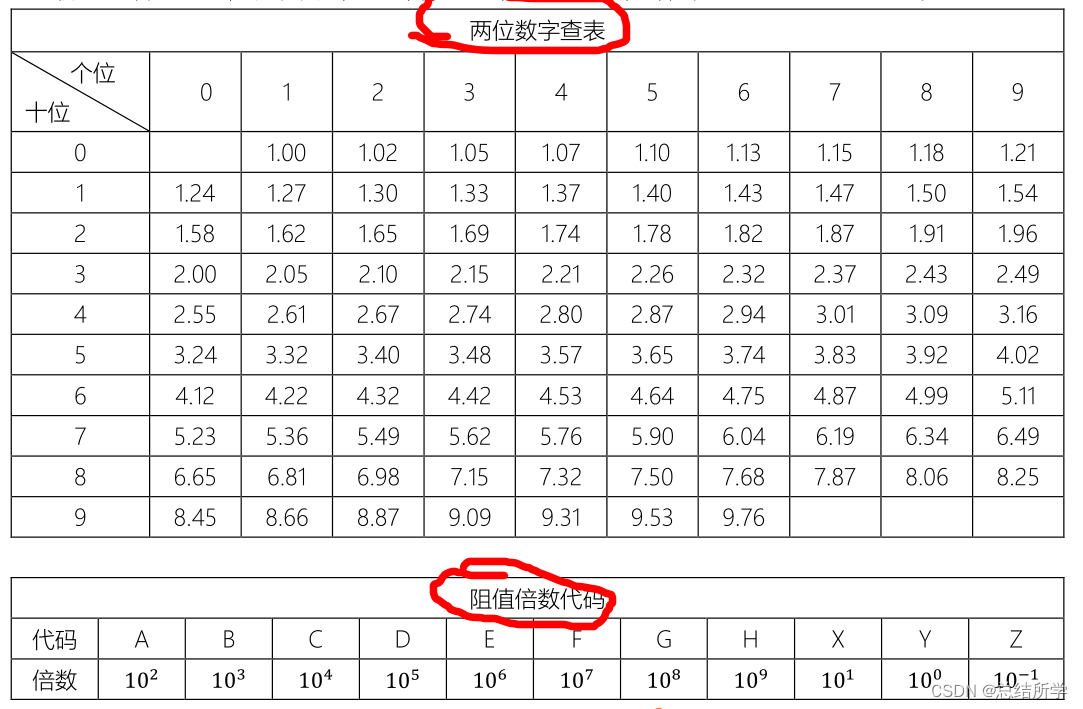

例：丝印为“88A”，从下表知，“88”代表 8.06，A 代表10 2 ，即阻值：8.06 ∗ 10 2 = 806𝛺。

1.3 电阻精度

1.4 电阻的封装

1.4 电阻的功率

电阻的额定功率与封装：

电阻的额定功率主要由封装决定，但也不是绝对的，还跟电阻的工艺（薄膜还是厚膜），品牌，阻值大小等有一定关系。
如果上网查功率与封装的关系的话，会有一些网友给出功率与封装表格，那并不一定总是正确的，使用时需要谨慎。

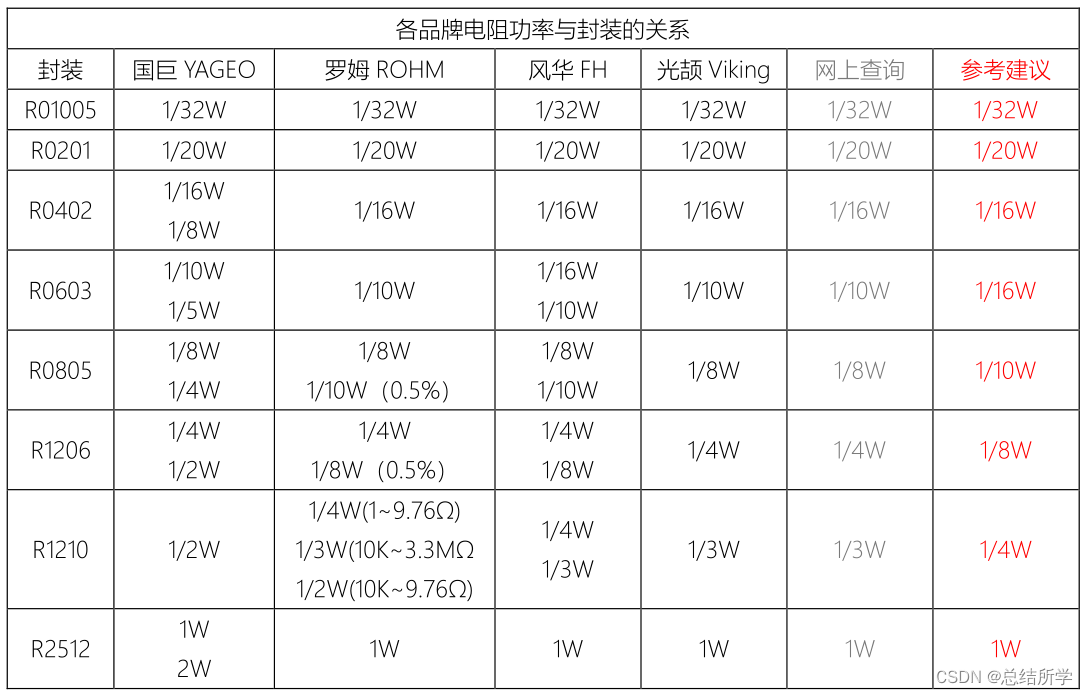

下面列一些厂家的电阻与额定功率的关系表格。

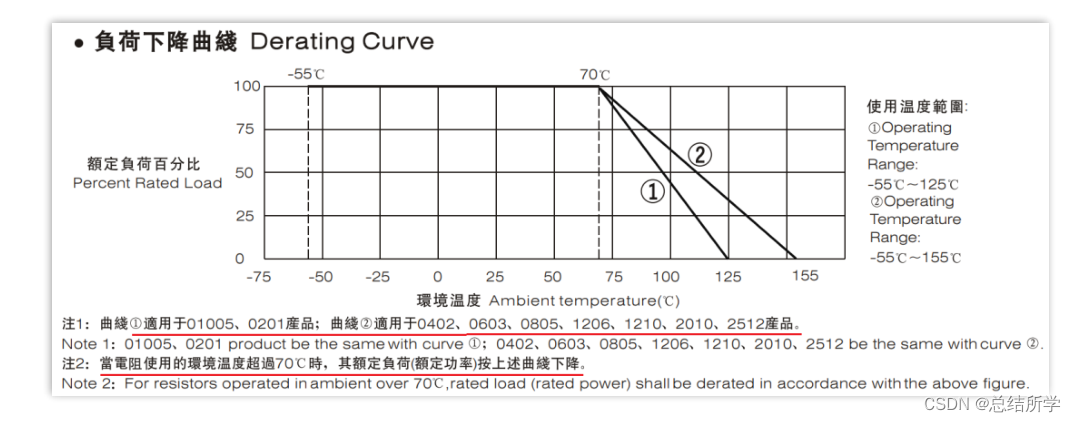

电阻的额定功率与温度的关系：

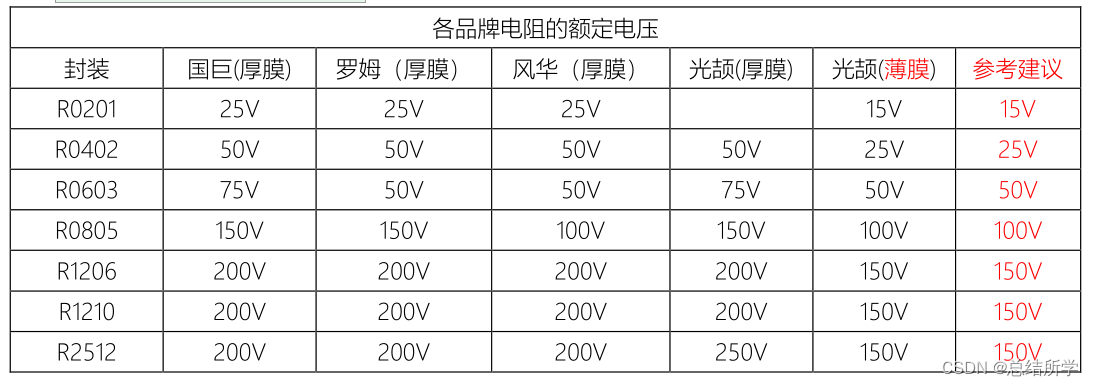

1.6 电阻的额定电压

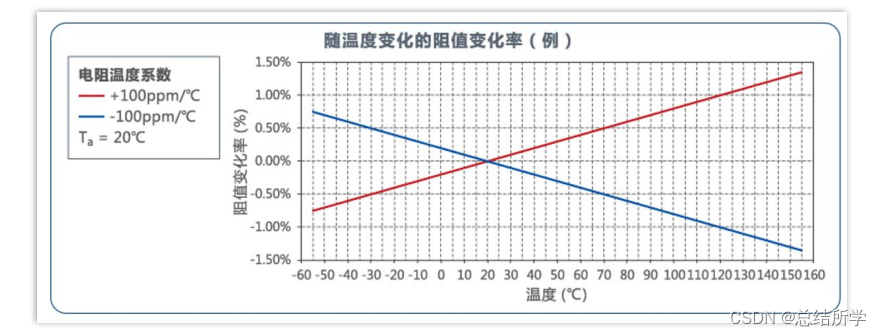

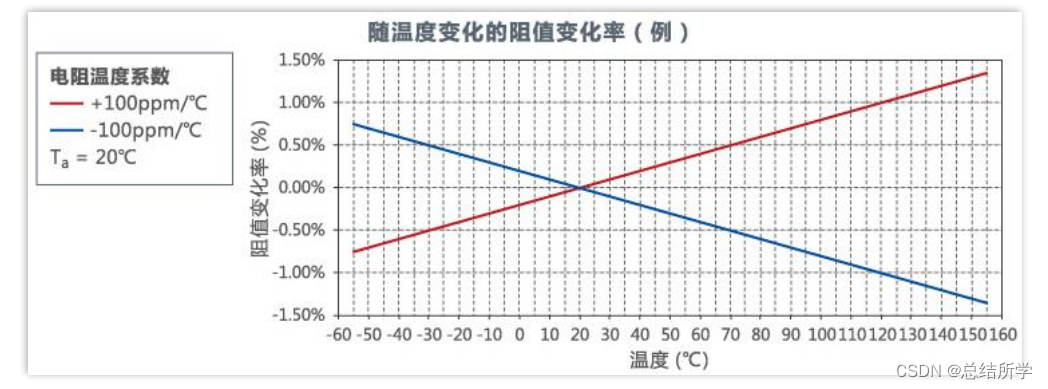

 1.7 电阻的温漂

电阻温漂影响：

1.8 0Ω 电阻

如果需要能过超大电流的 0Ω电阻，也是有的，只不过这种电阻就不常规，如下图罗姆的超大过流能力的 0Ω电阻，单个可达到 20A-60A，阻值最大只有 0.5mΩ，不过价格也非常贵。

2. 电阻思考

2.1 0Ω电阻到底能过多大电流啊

0Ω电阻阻值大小：

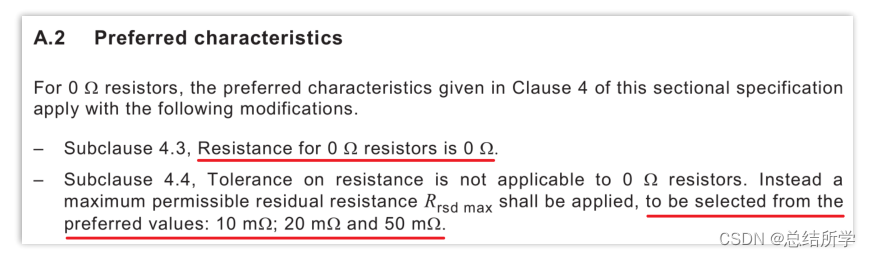

我专门去查了下电阻的标准，根据 EN60115-2 电阻标准文件

0Ω 电阻的过流能力：
网上会有一种观点，说 0Ω 电阻的电流是根据功率算出来的，电阻按照 50 毫欧来算。这样的话，
0805 的电阻功率一般为 1/8W，算出额定电流应该是 1.58A，但是我们查规格书发现，几大品牌的都是2A，与计算出来的有些出入。

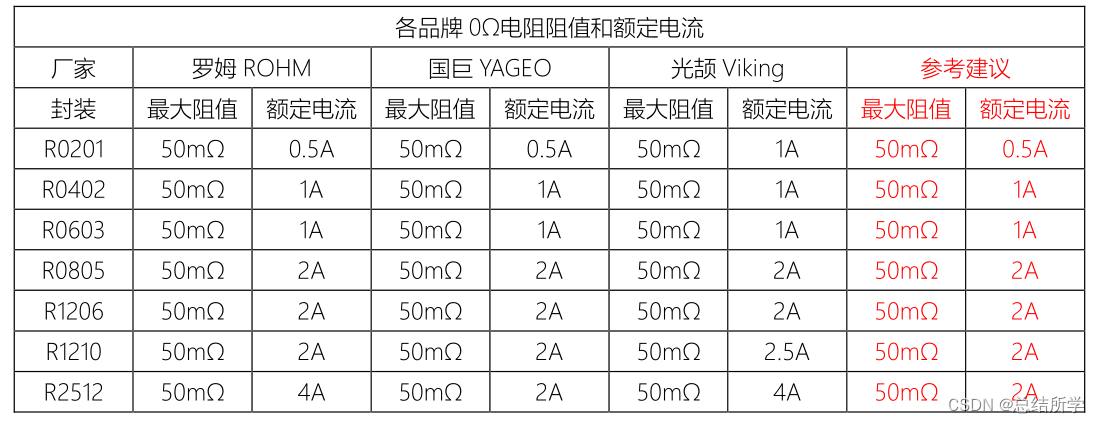

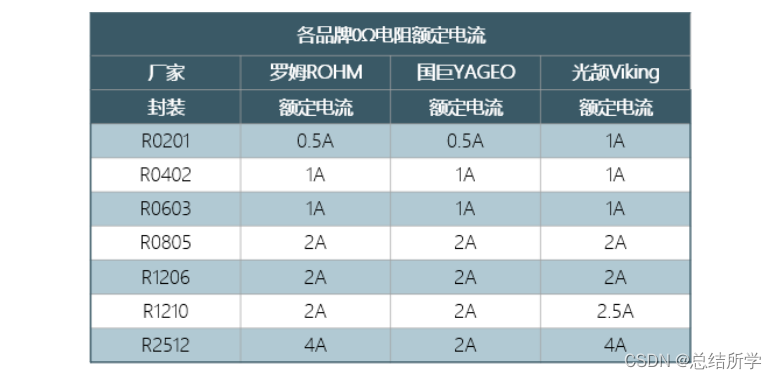

几大厂家的普通 0Ω 电阻额定电流如下：

可以看出，几大厂家的 0Ω电阻的额定电流还是有差别的，不尽相同。我建议综合各家的，按照最小值来选，这样就不论什么品牌，都不会超规格设计了。

额定电流综合之后表格如下：

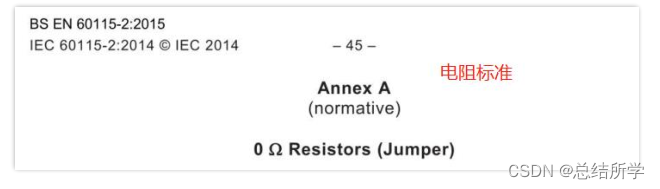

注：Jumper 就是 0Ω 电阻（标准文件就是这么写的，如下图）

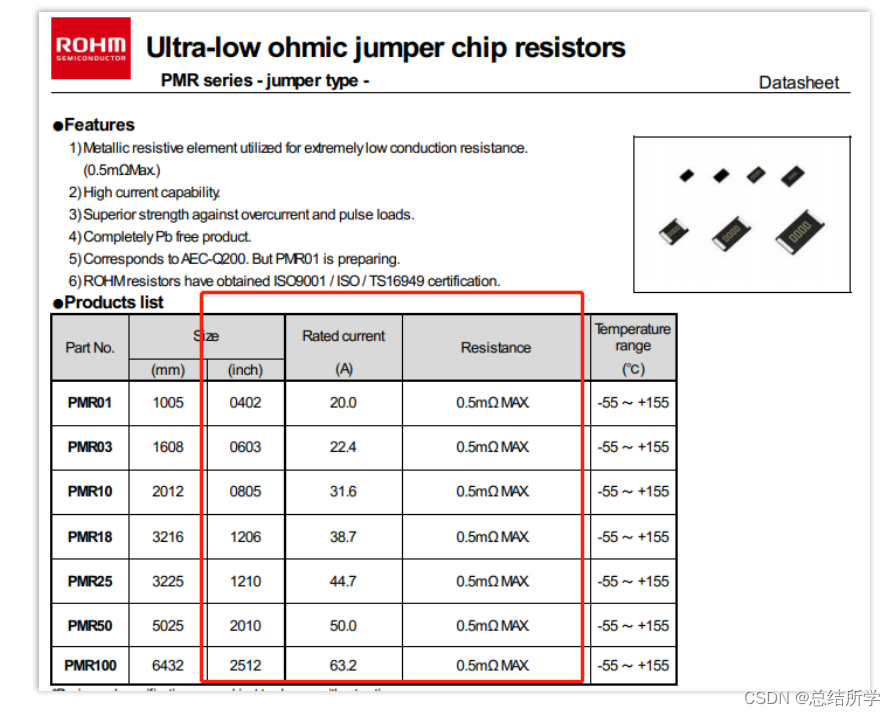

特殊大额定电流的 0Ω 电阻：
如果是更大的电流，也是电阻可选的，不过这些电阻就不常规了，比如这个罗姆的超低阻值电阻，最 大阻值 0.5 毫欧，小了 100 倍，额定电流更是达到了 20 多安，但是呢，价格非常贵，要好几毛钱，而普通电阻一分钱能买好几个。

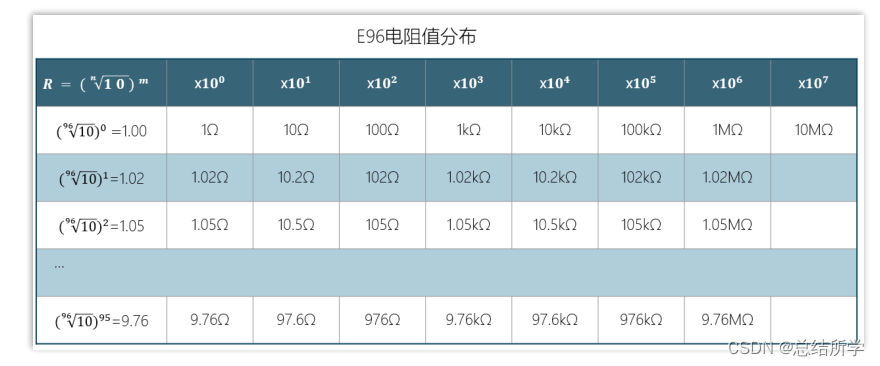

2.1 一个小知识 –常用电阻阻值表怎么定的

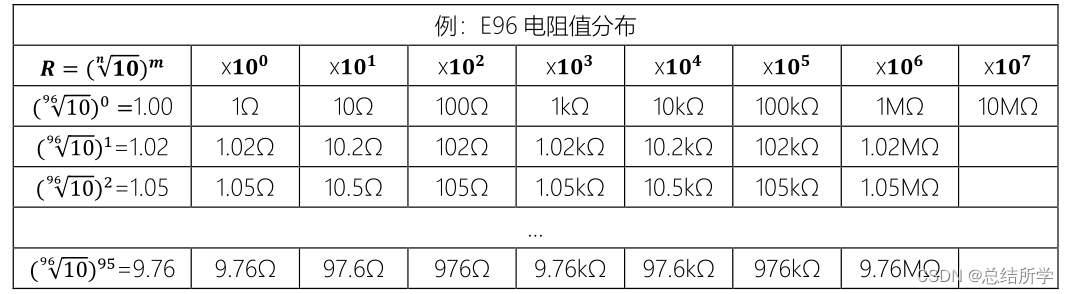

这样表述不够直观，请看下表：

2.3 电阻的温度系数需要考虑么

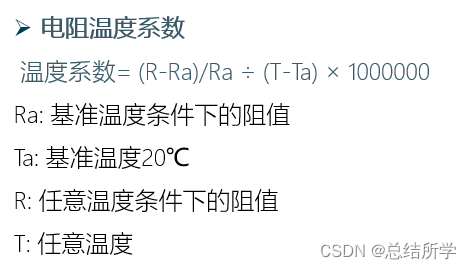

 TCR大小：

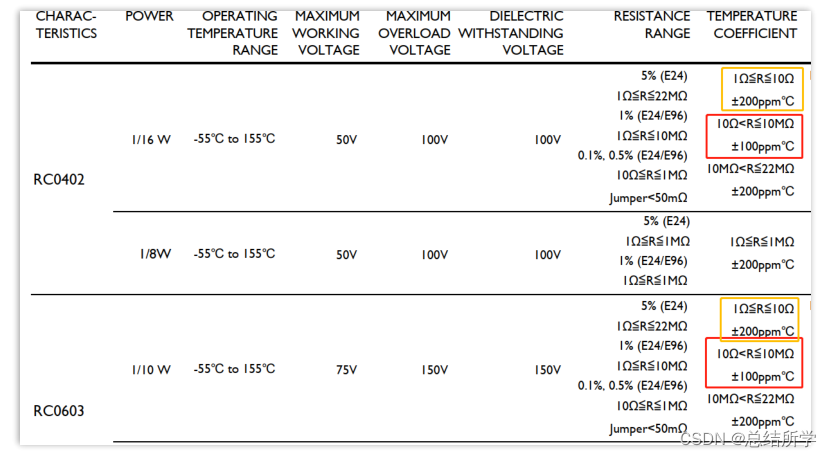

我们用得最多最便宜的电阻应该是厚膜电阻了，其温漂大小可参考国巨，如下图。

低温漂-薄膜电阻：
如果需要考虑电阻温度系数，及需要使用 TCR 值低的电阻，市场上也有大把的。

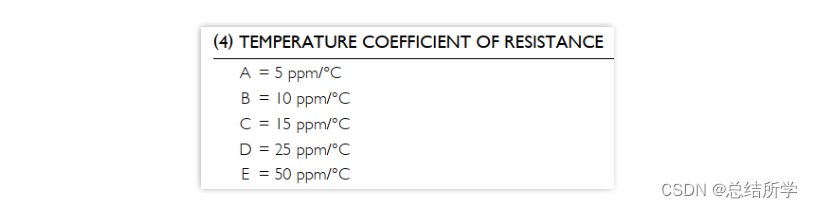

一般薄膜电阻的温度系数比较低，比如下面国巨薄膜电阻的几个系列的温度参数。

2.4 瞬间功率很大，电阻会烧坏不？

电阻也一样，瞬间功率超过电阻的额定功率，只要超过的时间够短（剂量不够），并不一定会烧坏电阻。
那如何衡量这个能力呢？
我们打开下面这个链接就知道了
