背景

可能有读者问，我们搞安全的，天天分析丢包干啥？你可能不知道的是对于NIDS，在网络负载流量高的情况下，许多NIDS会出现丢包现象，所以NIDS仍存在误报、漏报的可能，这时候对于一线和产线的研发来说，排查思路就很关键。

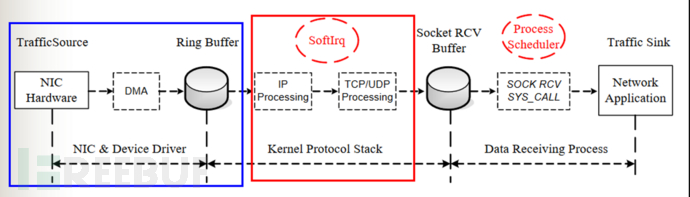

我们先整体看一下数据包传输的整个过程（如图所示）：蓝色方框内的是网卡处理数据包，也就是上次分析的内容。红色方框内是网络协议栈处理数据包的过程，这个过程是将Ring buffer的数据包传到socket的接收buffer中。

注：蓝色方框为网卡处理数据的过程，红色方框为网络协议栈处理数据的过程。

那么接下来看看网络协议栈数据的处理过程吧。

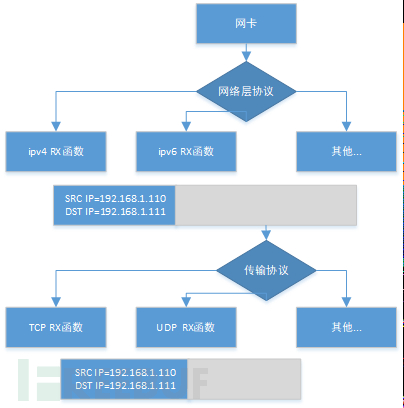

网络协议栈数据处理过程

①Ring Buffer的数据首先送到IP层，对IP包进行完整性校验、路由、分片；

②IP层再送到传输层，如果是TCP包，比较复杂，会进行流量控制、拥塞避免、确认机制和重传机制等；UDP包就比较简单了，进行完整性校验，若队列满了，就直接丢弃；

③最后通过SOCKET接口送往应用层。

那网络协议栈这么复杂，我该从哪开始分析呢？

下面介绍一款专用与协议栈丢包分析的工具：dropwatch

dropwatch网络协议栈丢包分析工具

dropwatch的定位就是用来分析网络丢包的，它是通过各个协议层释放skb的时候，来收集相关信息判断有没有丢包。

Centos7安装dropwatch

1、官网下载rpm包https://pkgs.org/download/dropwatch

uname -r根据内核版本选择对应的版本：我的是x86_64，所以下载它dropwatch-1.4-9.el7.x86_64.rpm

2、安装dropwatch

rpm -ivh dropwatch-1.4-9.el7.x86_64.rpm

dropwatch的使用

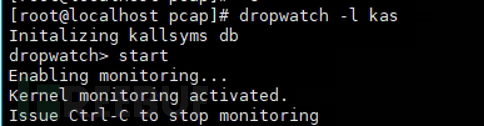

1、dropwatch本身有一个交互命令行，kas指的是加载对应的符号表：dropwatch -l kas，然后start开始跟踪。

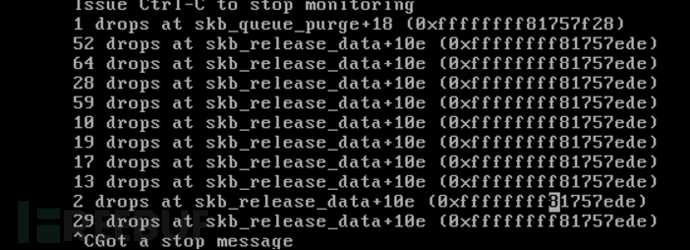

dropwatch 显示在 skb_release_data 附近存在大量丢包现象，并提示丢包信息，信息格式如下所示：

64  drops at skb_release_data + 10e (0xffffffff81757ede)

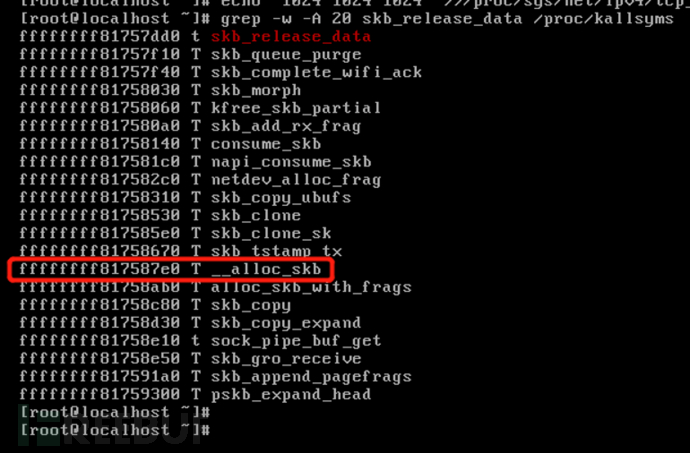

2、进一步确定丢包的位置

grep -w -A 10 tcp_v4_rcv /proc/kallsyms

这就定位到了具体的丢包位置是 __alloc_skb。

找到代码中丢包的具体位置后，再来看看代码前后是不是触发了什么限制，如：队列太小了，缓存不够之类的……

以下这段代码来自：linux-5.16.15

__alloc_skb是用于分配缓冲区的函数，由于数据缓冲区和缓冲区的描述结构是两种不同的实体，所以在分配一个缓冲区时，就同时需要分配两块内存。调用kmem_cache_alloc()从缓存中获取一个sk_buff结构，并调用kmalloc_track_caller分配缓冲区。

struct sk_buff *__alloc_skb(unsigned int size, gfp_t gfp_mask, int flags, int node) { struct kmem_cache *cache; struct sk_buff *skb; unsigned int osize; bool pfmemalloc; u8 *data; /*如果fclone被设置，则从skbuff_fclone_cache中分配，如果没有设置则从skbuff_head_cache中分配 */ cache = (flags & SKB_ALLOC_FCLONE) ? skbuff_fclone_cache : skbuff_head_cache; if (sk_memalloc_socks() && (flags & SKB_ALLOC_RX)) gfp_mask |= __GFP_MEMALLOC; /* Get the HEAD */ // 先从内存上分配，cache分配不了就到内存申请 if ((flags & (SKB_ALLOC_FCLONE | SKB_ALLOC_NAPI)) == SKB_ALLOC_NAPI && likely(node == NUMA_NO_NODE || node == numa_mem_id())) skb = napi_skb_cache_get(); else skb = kmem_cache_alloc_node(cache, gfp_mask & ~GFP_DMA, node); if (unlikely(!skb)) return NULL; prefetchw(skb); //写缓存预取址 /* We do our best to align skb_shared_info on a separate cache * line. It usually works because kmalloc(X > SMP_CACHE_BYTES) gives * aligned memory blocks, unless SLUB/SLAB debug is enabled. * Both skb->head and skb_shared_info are cache line aligned. */ size = SKB_DATA_ALIGN(size); //边界对齐 size += SKB_DATA_ALIGN(sizeof(struct skb_shared_info)); //边界对齐 data = kmalloc_reserve(size, gfp_mask, node, &pfmemalloc); //分配skb的数据存储区 if (unlikely(!data)) //若是分配失败则清空cache goto nodata; /* kmalloc(size) might give us more room than requested. * Put skb_shared_info exactly at the end of allocated zone, * to allow max possible filling before reallocation. */ osize = ksize(data); size = SKB_WITH_OVERHEAD(osize); prefetchw(data + size); /* * Only clear those fields we need to clear, not those that we will * actually initialise below. Hence, don't put any more fields after * the tail pointer in struct sk_buff! */ memset(skb, 0, offsetof(struct sk_buff, tail)); __build_skb_around(skb, data, osize); skb->pfmemalloc = pfmemalloc; //子skb初始化 if (flags & SKB_ALLOC_FCLONE) { struct sk_buff_fclones *fclones; //父子skb的总计数在两个skb结构的末尾 fclones = container_of(skb, struct sk_buff_fclones, skb1); skb->fclone = SKB_FCLONE_ORIG; refcount_set(&fclones->fclone_ref, 1); fclones->skb2.fclone = SKB_FCLONE_CLONE; } return skb; nodata: kmem_cache_free(cache, skb);return NULL; }

我们看到加粗的代码，发现skb数据存储区分配失败之后数据包就被free了，所以很有可能是进行中断拷贝数据包到协议栈的这个过程被丢了。

总结

网络协议栈会丢包的地方很多，这里知识抛砖引玉举一个例子。具体场景还需要具体分析，一般排查时不会先使用这种方法，因为这个会涉及到复杂的内核代码，能否快速定位出问题取决于对内核的熟悉程度。建议先从业务切入，先排除掉应用层可能的问题；若是最后没法从应用层或其他的途径定位问题，再考虑使用dropwatch来排查丢包问题。
