✨✨✨目前成都的”小学生”大佬和作者一起开发了 Flowable 流程引擎组件（包含前端设计器与后端流程引擎）。

该组件与 Flowable 流程引擎深度融合，结合实际业务场景和使用方式，对属性编辑面板进行了重新设计，优化了用户体验。 增加了符合业务场景的流程校验与进度预览、引入富文本编辑器与代码编辑器。 结合后端引擎，可直接嵌入系统中使用。

详情请访问：https://www.bpmport.com/products ；

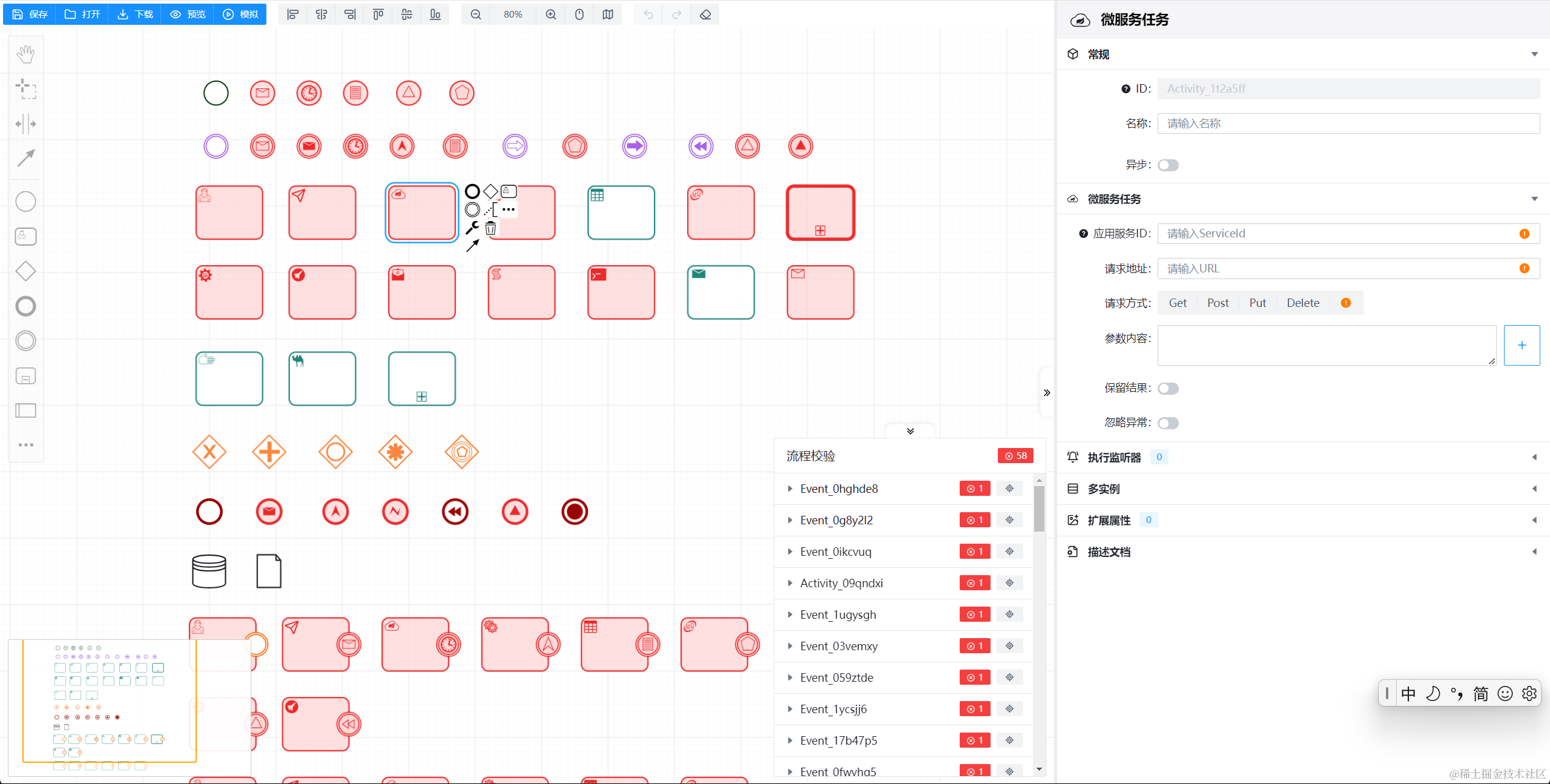

设计器预览：

1. 编辑器：designer，
2. 预览与模拟：viewer，
3. DMN决策设计器：dmn

在开发流图编辑器的过程中，为了深度适配后端 flowable 引擎的功能，经常需要对 bpmn-js 进行扩展，主要分为两个部分：propertie-panel 和 bpmn model。

之前有介绍过，bpmn-js 是由 camunda 团队开发的，用来实现 BPMN 2.0 规则的流程图绘制；结合 bpmn-js-properties-panel 可以完美适配 Camunda 流程引擎。

但是，官方提供的 properties-panel 基本上很难满足国内的使用场景（主要还是 UI 以及交互方式），并且无法适配 flowable 和 activiti。

所以基本上都需要开发人员根据 bpmn-js 提供的 API 来单独实现 properties-panel，而关于 properties-panel 的实现我们在之前的文章中也有讲述过，这里不再赘述。

另外一个问题：bpmn model，则是与 Bpmn.js自定义描述文件说明 中的内容有关。

BPMN Model

关于 bpmn model 的具体概念，很难有一个具体的说法，大致解释就是：通过一个 JSON Schema 来对 BPMN 2.0 规则的 XML 文件内的标签以及属性进行描述。

在 bpmn-js 中，xml 和 JavaScript 之间的联系，是通过 bpmn-moddle 来实现的，而 bpmn-moddle 依赖于 moddle 和 moddle-xml。

其中 moddle 的作用就是 “A utility library for working with meta-model based data structures”，也就是 提供了一种通过 json 文件来定义 XML 元模型的方式，并且实现 XML 字符串与 JavaScript 对象之间的转换。

不过仓库中并没有直接给出这个 json schema 的具体结构，只有通过代码大概梳理如下：

type Schema = {
    name: string uri: string prefix: string xml?: {
    typePrefix?: string tagAlias?: 'lowerCase' } types: ModelType[] enumerations?: EnumType[] associations?: unknown[] } type EnumType = {
    name: string literalValues: LiteralValue[] } type LiteralValue = {
    name: string } type ModelType = {
    name: string isAbstract?: boolean superClass?: string[] extends?: string[] meta?: {
    allowedIn?: string[] [key: string]: unknown } properties?: ModelProperty[] } type ModelProperty = {
    name: string type: 'Boolean' | 'String' | 'Integer' | AnotherModelType isId?: boolean isAttr?: boolean isBody?: boolean isReference?: boolean isMany?: boolean xml?: {
    serialize?: string typePrefix?: string } default?: string | number | boolean redefines?: string }

关于 xml 业务逻辑部分的元素和属性声明，格式大概遵循上面这种类型定义。

至于 xml 中关于图形定义（图形类型、位置、大小等）部分，则 ModelProperty 中还会有 isVirtual、subsettedProperty 等属性，不过这些类型一般不涉及业务部分，对于我们的使用和扩展也没有多少关联，所以不用太过深入的了解。

Schema 与 ModelType 字段说明

在最外层的 Schema 中，主要有四个必要属性：

• name：模型文件名，一般来说只需要描述这个模型文件的用途即可，没有实际作用。
• prefix：前缀，用来区别不同元素模型，最常见的就是：bpmn、flowable、activiti、camunda，当然也可以自定义前缀。
• uri：即统一资源标识符（Uniform Resource Identifier），定义该模型文件资源地址。
• xml：指定配置 xml 的一些格式要求，目前只有 tagAlias 和 typePrefix 两个属性，内部会比较 tagAlias 值是否是 lowerCase 来确定是否需要转换为小写驼峰；而 typePrefix 则是用于某些特定情况下的类型转换，当中新类型前缀，可选。
• types：这里用于定义元素模型的所有元素和属性信息。
• enumerations 和 associations：这两个部分目前在实际业务中没有具体使用，可选。

在使用过程中，moddle 会解析所有 json schema 文件，生成一个 DescriptorTree。解析过程中，会校验文件中的 name 和 uri 属性值，如果存在相同值，则会抛出异常并忽略后面解析到的内容。

至于 types 数组中的每个具体定义，参见 ModelType：

• name：属性/元素对应的类型名称（某些时候很有用~）。
• isAbstract：确定这个类型是否可以通过 moddle.create 创建一个对象实例（实际上这个属性并没有实际作用，默认都可以通过 moddle.create 创建）。
• meta: 元数据信息，一般来说都用来配置 allowedIn，设置该类型允许被添加到哪些类型对象下。
• superClass：表示多继承，接受一个类型名称组成的数组，会继承数组内每个类型的所有属性。
• extends：表示扩展，接受一个类型名称组成的数组，自身一般不会被直接使用，而是作为配置类型的补充，为配置类型增加新的属性配置。
• properties：该类型对应的具体属性定义数组，类型为 ModelProperty[]。

ModelProperty 的说明如下：

• name：属性名称，作为该对象实例的一个属性键名。
• type：该属性的类型，一般来说常用 Boolean、String 两个参数来声明基础的属性，也可以用具体的某个 ModelType['name'] 对应的值，来表示该属性是一个指定类型的对象实例。
• isId：标识属性是否可以作为 id 属性。
• isAttr：标识该属性是否需要作为 xml 标签属性。
• isBody：标识该属性是否需要显示在 xml 的标签内部。
• isMany：是否是一个数组。
• isReference：是否是通过 id 引用一个对象实例，在 xml 中显示为 id，而在 Javascript 运行中体现为对象。
• redefines：是否是重定义，指定某个类型声明下的某个具体属性，用来覆盖该指定属性。
• default：默认值，一般在 Boolean、String 两个类型的属性中使用。
• xml：xml 转换定义，包含 serialize 和 typePrefix 两个定义，其中 serialize 常用的有两个值：xsi:type 和 property；typePrefix 则没有固定值，但一般是使用单个字母。

关于 serialize 和 typePrefix，两者与 xml 的生产和解析有关系，但比较复杂。具体影响后面会更新。

在 ModelProperty 中，部分属性的配置其实是 互斥 的，比如 isAttr、isBody 和 isMany 等。

现在，我们已经了解了一个 BPMN 的 Json Schema 文件的结构，可以着手扩展元素模型了。

扩展 BPMN20 模型

在 bpmn-js 中，当我们需要在原基础上对元素模型进行扩展的时候，除了需要编写一个 Json Schema 文件之外，还需要在初始化编辑器的时候将该文件内容作为参数传递给 Modeler 构造函数，通过 moddle 进行文件解析。

import Modeler from 'bpmn-js/lib/Modeler' import FlowableDescriptor from '@/additional/flowable.json' ... const modeler = new Modeler({
    container: '#canvas', moddleExtensions: {
    flowable: FlowableDescriptor } })

然后，通过 modeler.importXML 读取具有自定义属性或者元素的 xml 的时候，就可以正常读取了，也可以正常生成新的 xml 字符串。

当然，这些属性也必须要在我们的 flowable.json 文件中有声明。

假设我们现在有这样一个定义：

{
    "name": "Flowable", "uri": "http://flowable.org/bpmn", "prefix": "flowable", "xml": {
    "tagAlias": "lowerCase" }, types: [ {
    "name": "AssigneeType", "superClass": ["Element"], "meta": {
    "allowedIn": ["bpmn:UserTask"] }, "properties": [ {
    "name": "body", "type": "String", "isBody": true } ] } ] }

这其中声明了一个新的类型 AssigneeType，继承自 Element。

为什么这里的 Element 没有前缀部分呢？

这其实和底层依赖 moddl-xml 有关，如果说 moddle 是用来实现元模型定义和构造的话，moddle-xml 就是实现 xml 和 JavaScript 对象相互转换的角色。

在 moddle-xml 进行转换的过程中，如果此时继承的类型是 Element，并且是通过 moddle.create 创建的该类型对应的对象实例，则在转换时会作为一个新的标签插入到目标元素标签中(当然，也不是只有继承自 Element 才会被转换为标签)。

例如此时，我们的 AssigneeType 在创建了一个对应的实例之后，如果正常转换为 xml 的话，则会体现为：<flowable:assigneeType />。

根据我们配置的 meta.allowedIn，限制了这个标签只能出现在 <bpmn:userTask></bpmn:userTask> 内部。当然，具体在内部的什么位置，还需要参考 bpmn:UserTask 的具体配置。

那么我们现在去到 bpmn-js 内置的 bpmn.json 中查看一下这个 UserTask 的配置到底是怎么样的呢？

{
    "name": "BPMN20", "uri": "http://www.omg.org/spec/BPMN//MODEL", "prefix": "bpmn", "types": [ {
    "name": "BaseElement", "isAbstract": true, "properties": [ {
    "name": "id", "isAttr": true, "type": "String", "isId": true }, {
    "name": "documentation", "type": "Documentation", "isMany": true }, {
    "name": "extensionDefinitions", "type": "ExtensionDefinition", "isMany": true, "isReference": true }, {
    "name": "extensionElements", "type": "ExtensionElements" } ] }, {
    "name": "FlowElement", "isAbstract": true, "superClass": ["BaseElement"], "properties": [ ... ] }, {
    "name": "FlowNode", "isAbstract": true, "superClass": ["FlowElement"], "properties": [ ... ] }, {
    "name": "InteractionNode", "isAbstract": true, "properties": [ ... ] }, {
    "name": "Activity", "isAbstract": true, "superClass": ["FlowNode"], "properties": [ ... ] }, {
    "name": "Task", "superClass": ["Activity", "InteractionNode"] }, {
    "name": "UserTask", "superClass": ["Task"], "properties": [ {
    "name": "renderings", "type": "Rendering", "isMany": true }, {
    "name": "implementation", "isAttr": true, "type": "String" } ] }, ] }

根据继承关系，我们可以看到 UserTask 一路下来继承了很多个类型，而每个类型都有它自己的属性定义，所以到 UserTask 这里它已经隐式的存在了很多种属性声明。

我们现在需要将 AssigneeType 插入到 UserTask 内部，需要 UserTask 中定义的属性值可以为 Element 的类型，或者某个复杂属性内部可以设置 Element 类型变量的属性值；并且，这个属性定义中不能设置 isReference，毕竟 Element 内置声明中并没有 Id 属性，而且提取 Id 引用之后，就没有办法转为标签结构了。

然后，在查阅了大半的属性声明之后，我们会发现 BaseElement 中声明的 extensionElements 属性最符合这个场景，extensionElements 属性对应 bpmn:ExtensionElements 类型，具有一个 values 属性可以设置多个 Element 类型的变量。

现在，我们可以通过下面这种方式，将 AssigneeType 插入到 UserTask 内部。

const moddle = modeler.get('moddle') const modeling = modeler.get('modeling') const assigneeType = moddle.create('flowable:AssigneeType', {
    body: 'static' }) const extensionElements = moddle.create('bpmn:ExtensionElements', {
    values: [assigneeType] }) modeling.updateProperties(userTaskElement, {
    extensionElements })

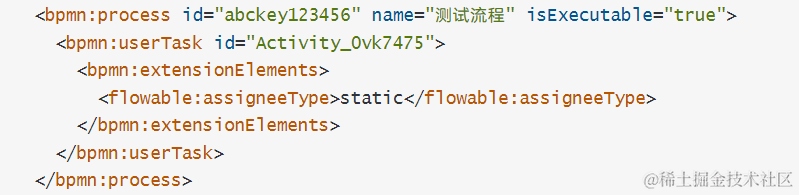

得到的 xml 结构如下：

当然，在使用 bpmn-js 的过程中，除了扩展元模型定义之外，很多时候还需要对原有的属性进行修改，也就是配置 redefines。

但是在使用 redefines 时，还需要注意默认值的问题。在 bpmn-js（依赖的 bpmn-moddle => moddle-xml）中，如果属性值等于默认值，在 xml 中是不会显示的。

而当我们需要在等于默认值的情况下也显示到 xml 中的话，就需要对原有的属性进行重定义。

属性重定义

这里用一个例子来进行说明。

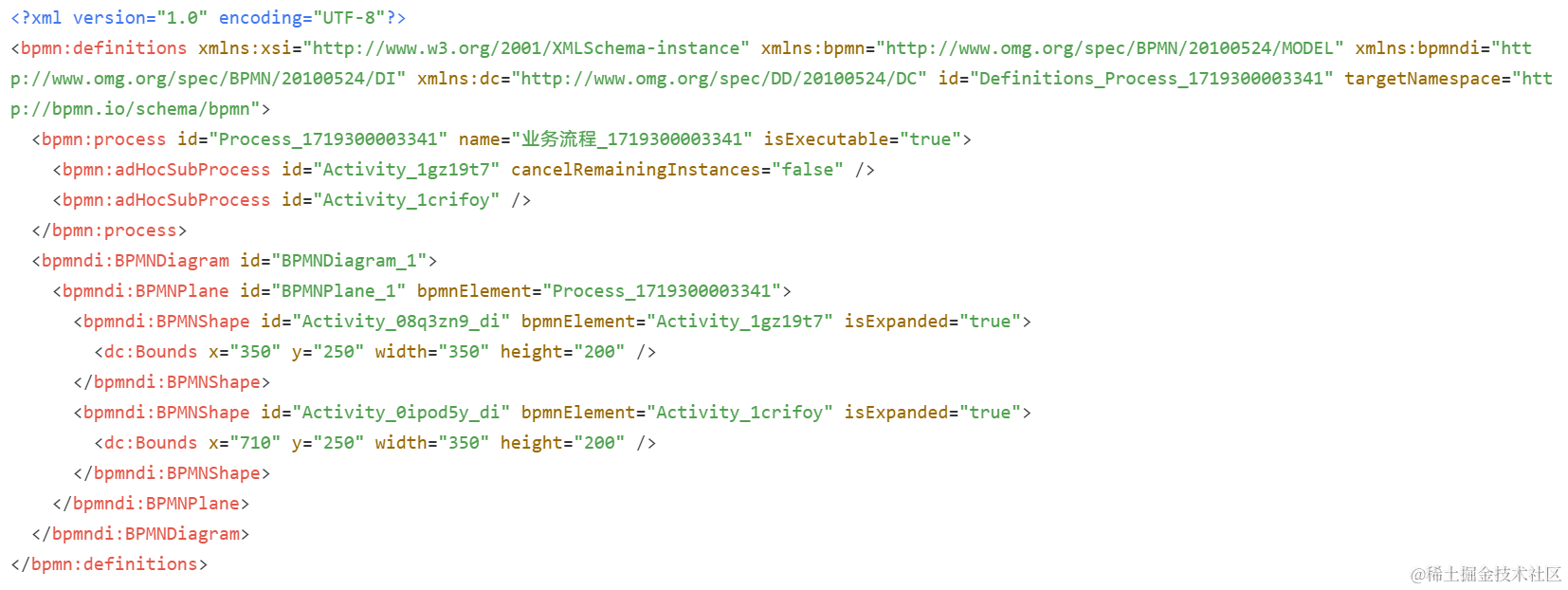

在 bpmn-js 中，AdHocSubProcess 临时子流程具有一个属性 cancelRemainingInstances，默认为 true，所以 xml 中会有如下情况：

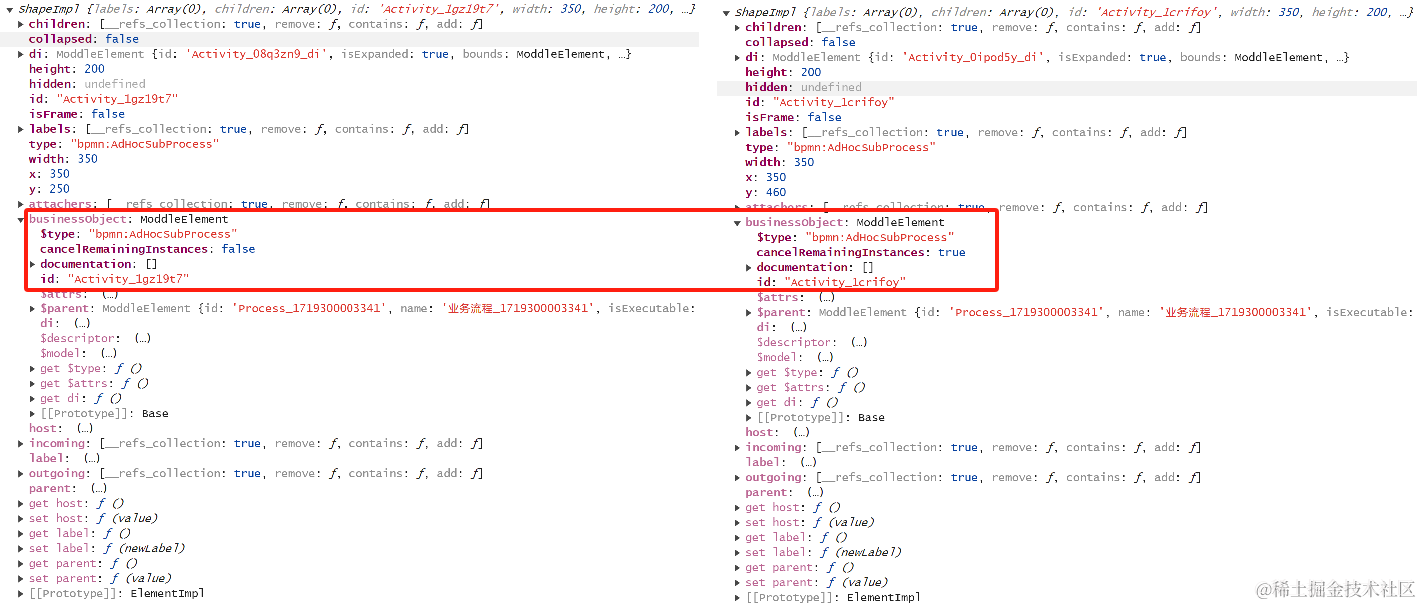

使用 bpmn-js 解析该流程得到的两个子流程对应 js 对象如下：

此时可以看到虽然在 js 中我们可以获取到 cancelRemainingInstances 的实际值，但当其为 true 时无法显示到 xml 中。

那么这个属性在 Json Schema 中的定义是怎么样的呢？

{
    "name": "BPMN20" "types": [ {
    "name": "AdHocSubProcess", "superClass": ["SubProcess"], "properties": [ {
    "name": "cancelRemainingInstances", "default": true, "isAttr": true, "type": "Boolean" } ] } ] }

省略了部分内容。

其中可以看到 isAttr 为 true，所以这个属性直接显示在 AdHocSubProcess 标签上，默认值 default 为 true，所以该属性值为 true 时标签上没有该属性。

当我们需要在 cancelRemainingInstances 为 true 时也将其显示到 xml 上的时候，就需要对这个属性进行重定义了。

这里用项目中使用的 flowable 作为示例。

我们创建一个新的 Json Schema 文件 – flowable.json，添加一个针对其添加一个新的 type 类型。

{
    "name": "flowable" "types": [ {
    "name": "FlowableAdHocSubProcess", "extends": ["bpmn:AdHocSubProcess"], "properties": [ {
    "name": "cancelRemainingInstances", "isAttr": true, "type": "Boolean", "redefines": "bpmn:AdHocSubProcess#cancelRemainingInstances" } ] } ] }

这部分在这里表示扩展 bpmn 对应的 Json Schema 文件中的 AdHocSubProcess 类型定义，使用 cancelRemainingInstances 属性覆盖 bpmn:AdHocSubProcess 对应的 cancelRemainingInstances 属性。

为了统一，一般来说属性名和格式都会按照原有的格式来编写。

然后在 bpmn-js 的编辑器中引入这个声明文件。

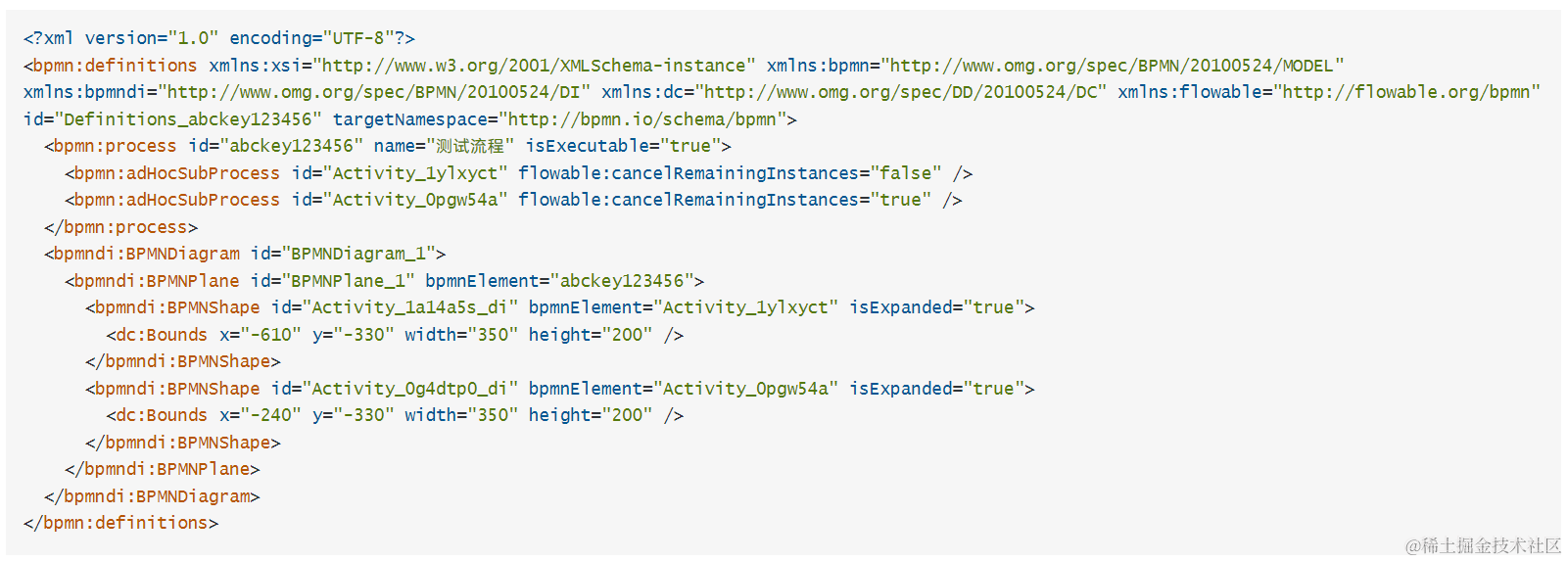

此时我们的 xml 就会变成：

由于是另外一个文件声明，会带上 flowable 的前缀。

不过，虽然我们现在去掉了默认值，使得这个属性有值时都能显示在 xml 中，但是这也会带来一个问题。

重定义会遇到的问题

在之前的定义中，cancelRemainingInstances 具有默认值配置，所以即使 xml 中没有这个属性，也会将其解析为默认值 true。

而重定义之后，取消了默认值定义，那么此时必须按照 xml 中该属性对应的值来解析，如果不存在该属性，则在 js 中读取该元素 cancelRemainingInstances 属性的值便是 undefined。

所以此时我们需要处理 在创建 AdHocSubProcess 时如何添加默认值 的问题。

至于设置默认值的问题，有几种解决思路：

1. 创建完毕后手动赋值或者调api更新，但是会影响撤销恢复
2. 通过 eventBus 在元素创建过程中赋值，这种方式比较完美，类似于 behavior，但是需要很了解 bpmn-js 的结构和执行逻辑
3. 修改 bpmnFactory 模块，可能会对其他元素造成影响，但是还算方便

具体的实现方式，就留给各位小伙伴思考吧~
