问题描述：根据正点原子的LAN8720原理图我自己画了一块板子，测试用的是LWIP的TCP客户端和服务器的两个例程，始终是无法通过初始化。
先说解决办法：是网口的4个电容容值标错了，应该使用10pf电容法，或者直接拆掉。
还需要注意差分对走线和阻抗匹配（100ohm阻抗），以保证稳定性。
前提概念
差分线：网线输入输出分别由两条差分线构成。
阻抗特性：再高速网络信号中，PCB走线需要达到指定的阻抗值。
网线阻抗值：100ohm 。

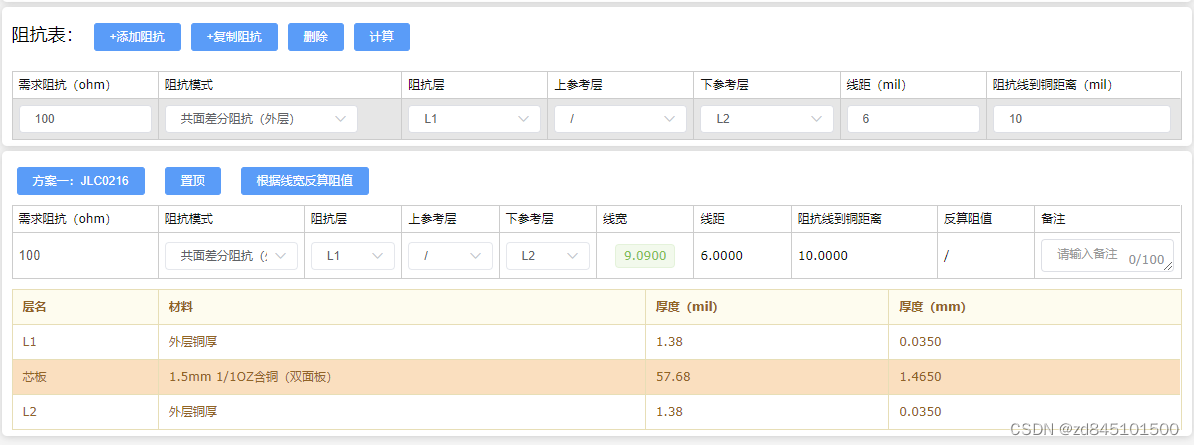

嘉立创PCB计算参数如下 线距6mil 到铜10mil，需要的线宽为9.09mil

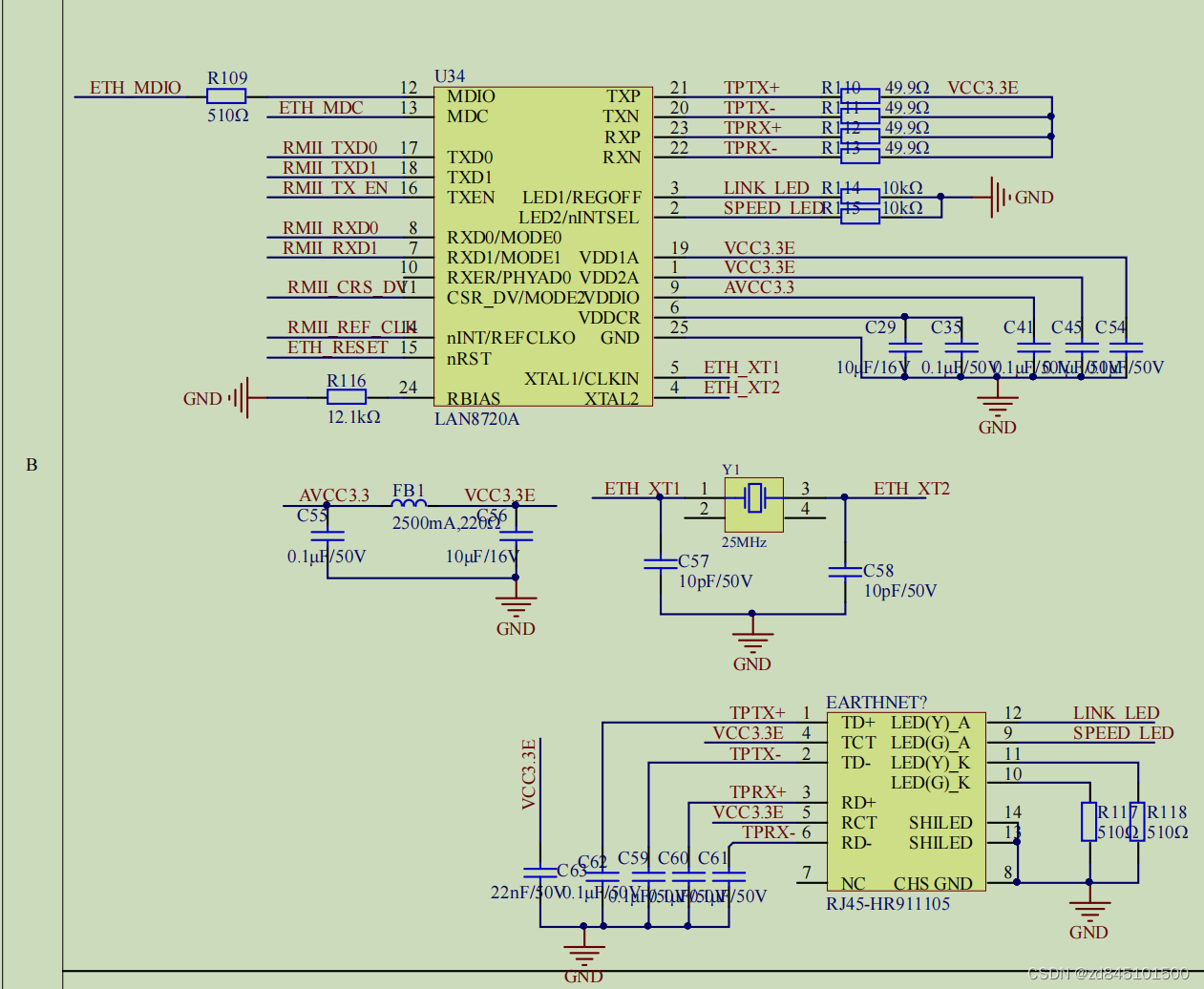

原理图如下，不说十分相似，也可以说是一模一样。
有一点需要注意，8720的复位引脚，原子的电路是通过一个三极管进行了取反操作，如果用GPIO复位，注意电平变化。
在初始化函数HAL_ETH_Init中有一条读取LAN8720状态寄存器，代码如下。运行过程中printf打印出来的数值为0x7809，while判断没有网线接入，那么问题就出现在LAN8720和网口之间。

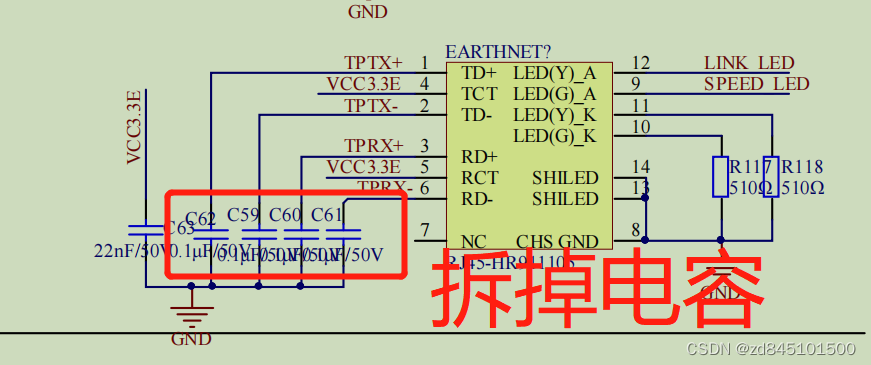

/* We wait for linked status */ do { //读取状态寄存器 HAL_ETH_ReadPHYRegister(heth, PHY_BSR, &phyreg); printf("PHY_BSR 01 :0x%x\r\n",phyreg); /* Check for the Timeout */ if((HAL_GetTick() - tickstart ) > LINKED_STATE_TIMEOUT_VALUE) { /* In case of write timeout */ err = ETH_ERROR; /* Config MAC and DMA */ ETH_MACDMAConfig(heth, err); heth->State= HAL_ETH_STATE_READY; /* Process Unlocked */ __HAL_UNLOCK(heth); return HAL_TIMEOUT; } }while (((phyreg & PHY_LINKED_STATUS) != PHY_LINKED_STATUS));// //通过值判断是否链接网线。网线是差分信号传输，感觉加电容不太合理，就把电容拆掉，然后就可以正常通信了。

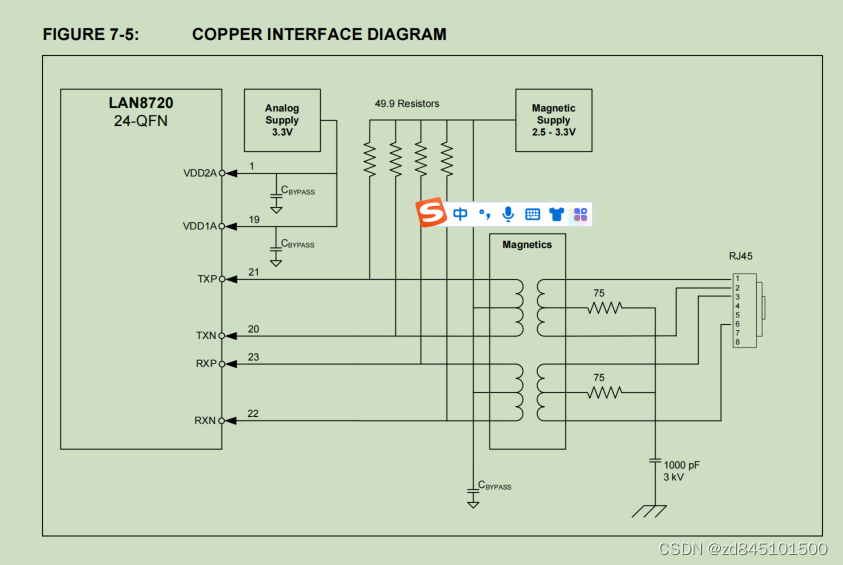

LAN8720手册给出的电路图中也并没有电容，不知道原子的板子为什么加电容，而且还没有问题。
也可以加10pf电容（我没有测试）。

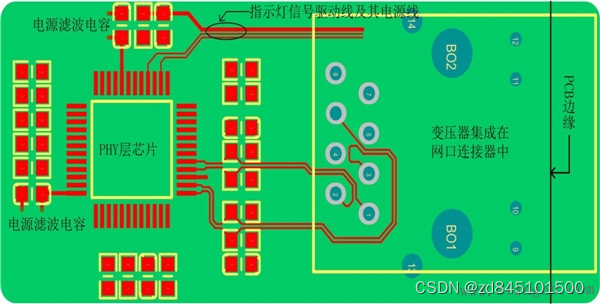

布局布线参考图
设计参考文章链接https://www.cnblogs.com/tureno/articles/11829586.html
