三层交换与DHCP

大家好，欢迎来到IT知识分享网。

一：三层交换：

1.三层交换介绍：

• 三层交换机属于网络层设备，在二层交换机基础上实现了三层路由功能。不仅可以根据数据链路层MAC地址转发数据,还可以利用三层交换机的路由功能，连接不同的网段，实现网段间的高速转发。
• 实验三层交换技术实现VLAN间通信
• 三层交换=二层交换（根据IP地址）+三层转发（根据mac地址）

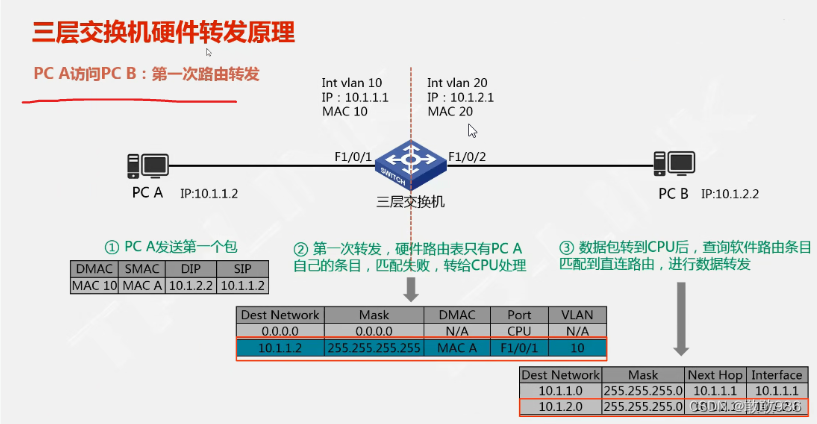

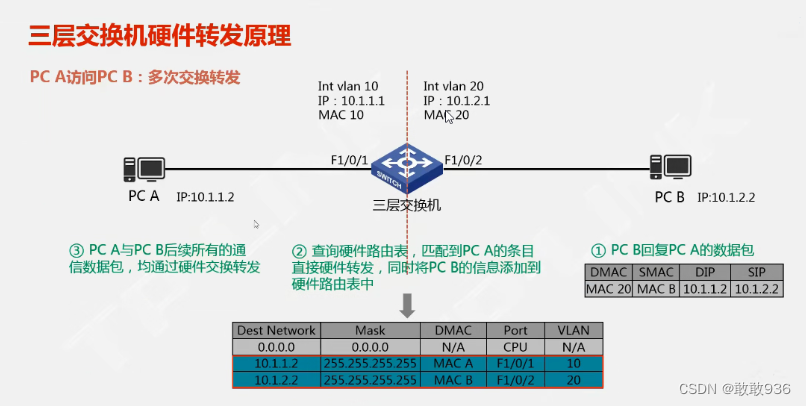

一次路由多次交换：查找一次路由表，然后形成mls条目转发，后续的包按照mls条目转发

 2.三层交换机的配置：

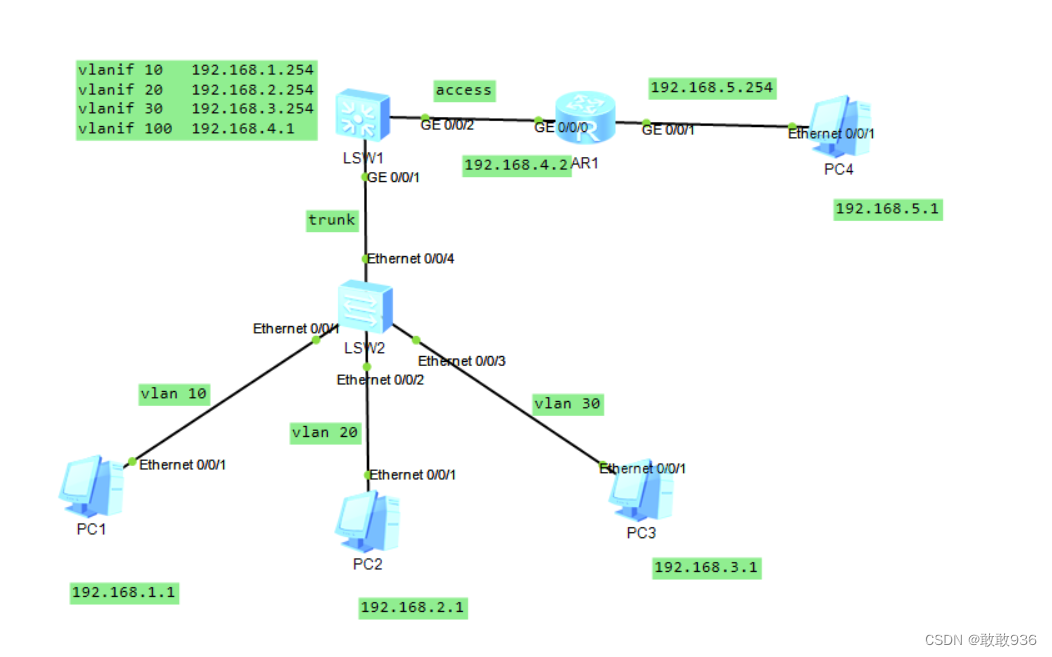

1.配置网络环境

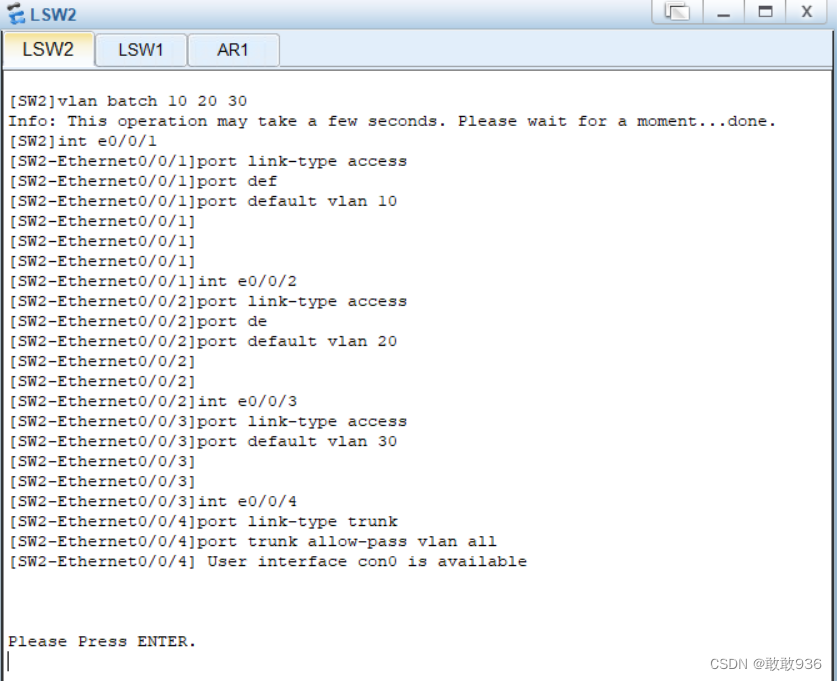

2. 配置LSW2交换机

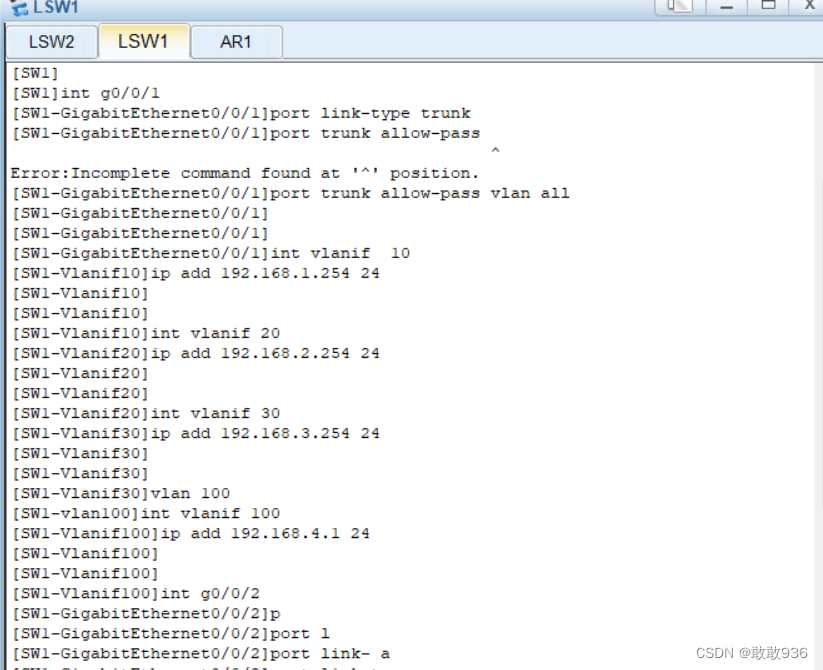

3. 配置LSW1三层交换机

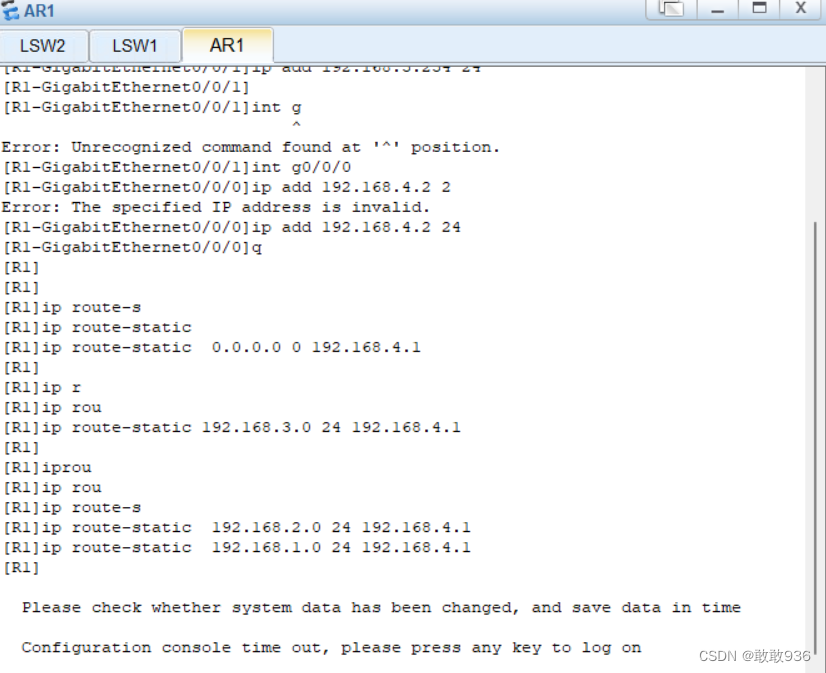

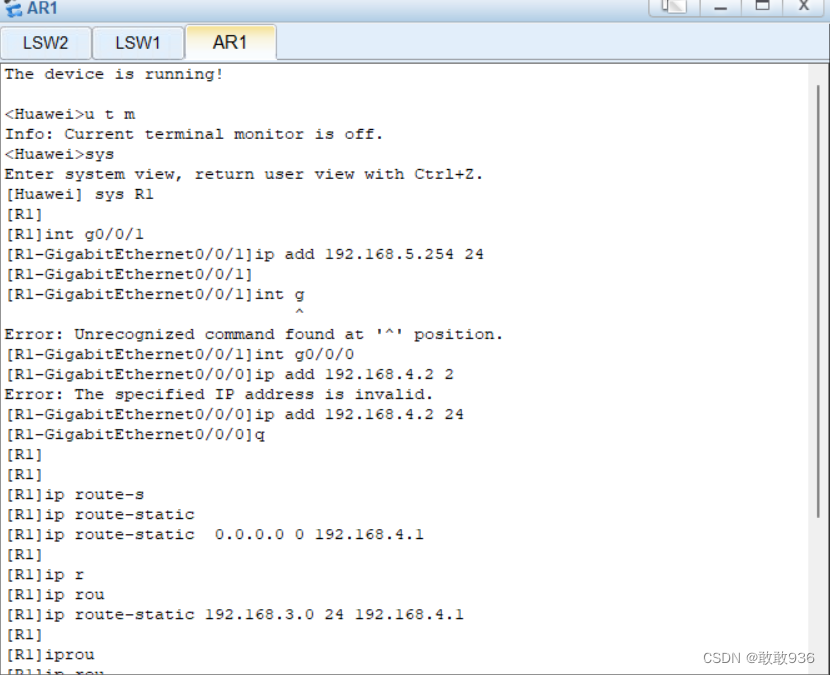

 4.配置AR1交换机

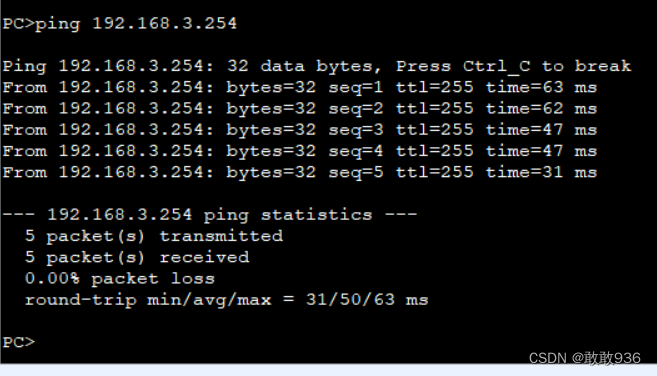

5.配置完成后用pc1连接pc3

6. 用pc1连接pc4

命令：

return

二： DHCP:

1.DHCP的介绍

动态主机配置协议，是一个应用层协议。当我们将客户主机ip地址设置为动态获取方式时，DHCP服务器就会根据DHCP协议给客户端分配IP，使得客户机能够利用这个IP上网。

 DHCP分为两个部分：

• 服务器端
• 客户端

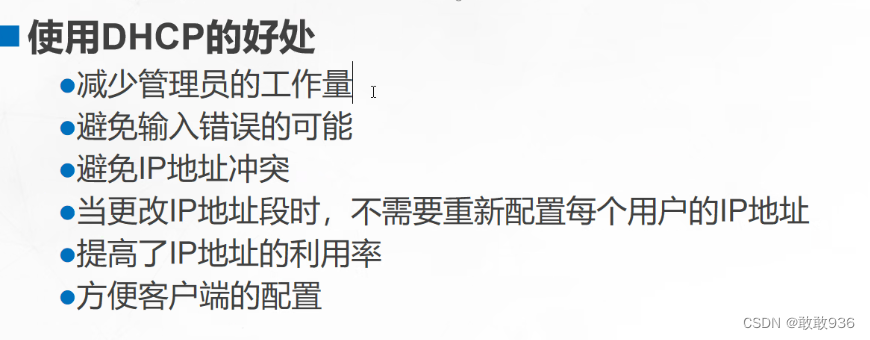

 2.DHCP的作用和特点：

• DHCP可以自动分配IP、子网掩码、网关、DNS。
• DHCP客户端使用的端口68，服务端使用端口67，使用的UDP应用层的协议。
• DHCP一般不为服务器分配IP，因为他们要使用固定IP，所以DHCP一般只为办公环境的主机分配IP。
• DHCP服务器和客户端需要在一个局域网内，在为客户端分配IP的时候需要进行多次广播。但DHCP也可以为其他网段内主机分配IP，只要连接两个网段中间的路由器能转发DHCP配置请求即可，但这要求路由器配置中继功能。
•

3. DHCP服务器IP分配方式:

1.自动分配（Automatic Allocation）（MAC地址与IP绑定）

自动分配是当DHCP客户端第一次成功地从DHCP服务器端分配到一个IP地址之后，就永远使用这个地址。

2.动态分配（Dynamic Allocation）常用方式

动态分配是当DHCP客户端第一次从DHCP服务器分配到IP地址后，并非永久地使用该地址，每次使用完后，DHCP客户端就得释放这个IP地址，以给其他客户端使用。

3.手动分配

 4.DHCP服务工作过程：

当客户机加入到网络中来需要得到IP地址

客户会发送一个广播报文discover，寻找DHCP服务器，DHCP服务器收到discover报文，会回复一个offer报文，并且携带相关的配置信息

客户端收offer报文后，会将报文中的配置信息，配置好再回复一个request报文，告诉DHCP服务器将使用的地址从合法地址池中去除

DHCP服务器收到request报文会回复一个ACK，高客户机可以放心使用

 5.配置DHCP服务：

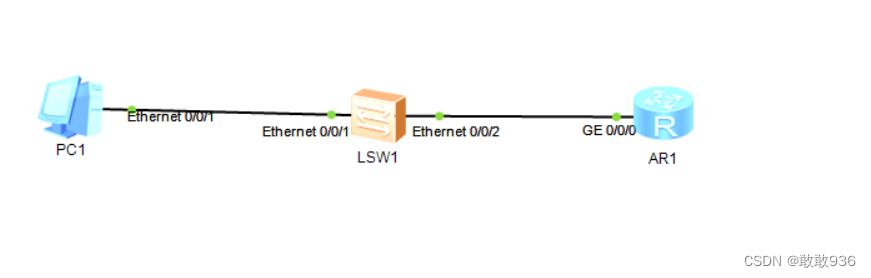

1.配置网络环境

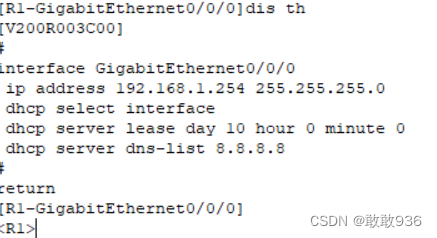

2.配置交换机AR1

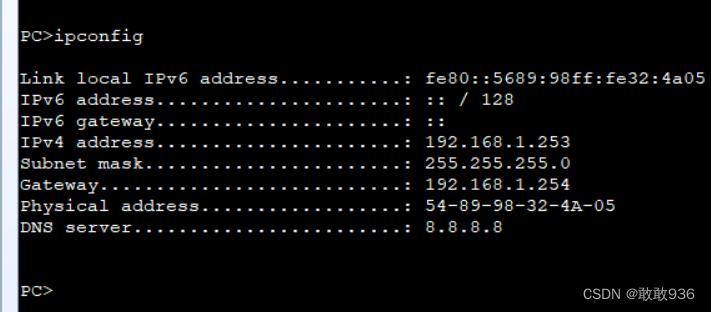

3.用pc机查看网络参数

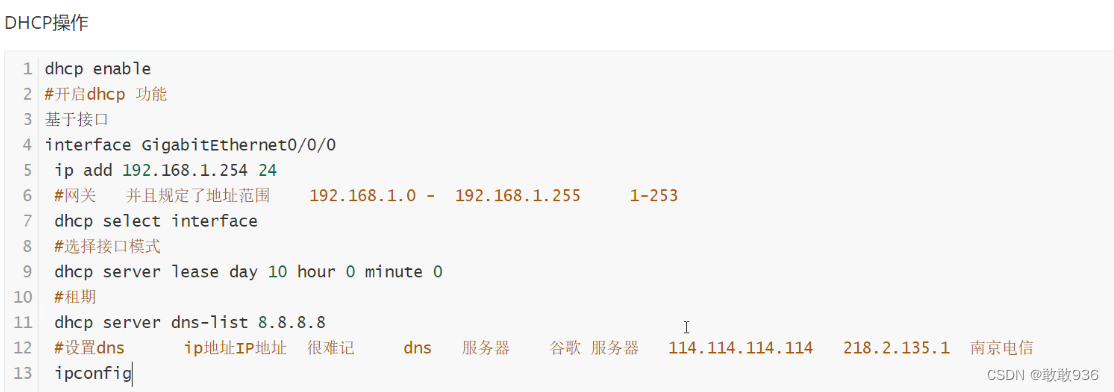

4.命令：
