三项电路
一、什么是线电压和相电压？
对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压Uab是两个相的相电压Ua-Ub的矢量和。
线电压与相电压的大小关系：线电压=根号3倍的相电压。对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。
二：
Y形：
三角形：

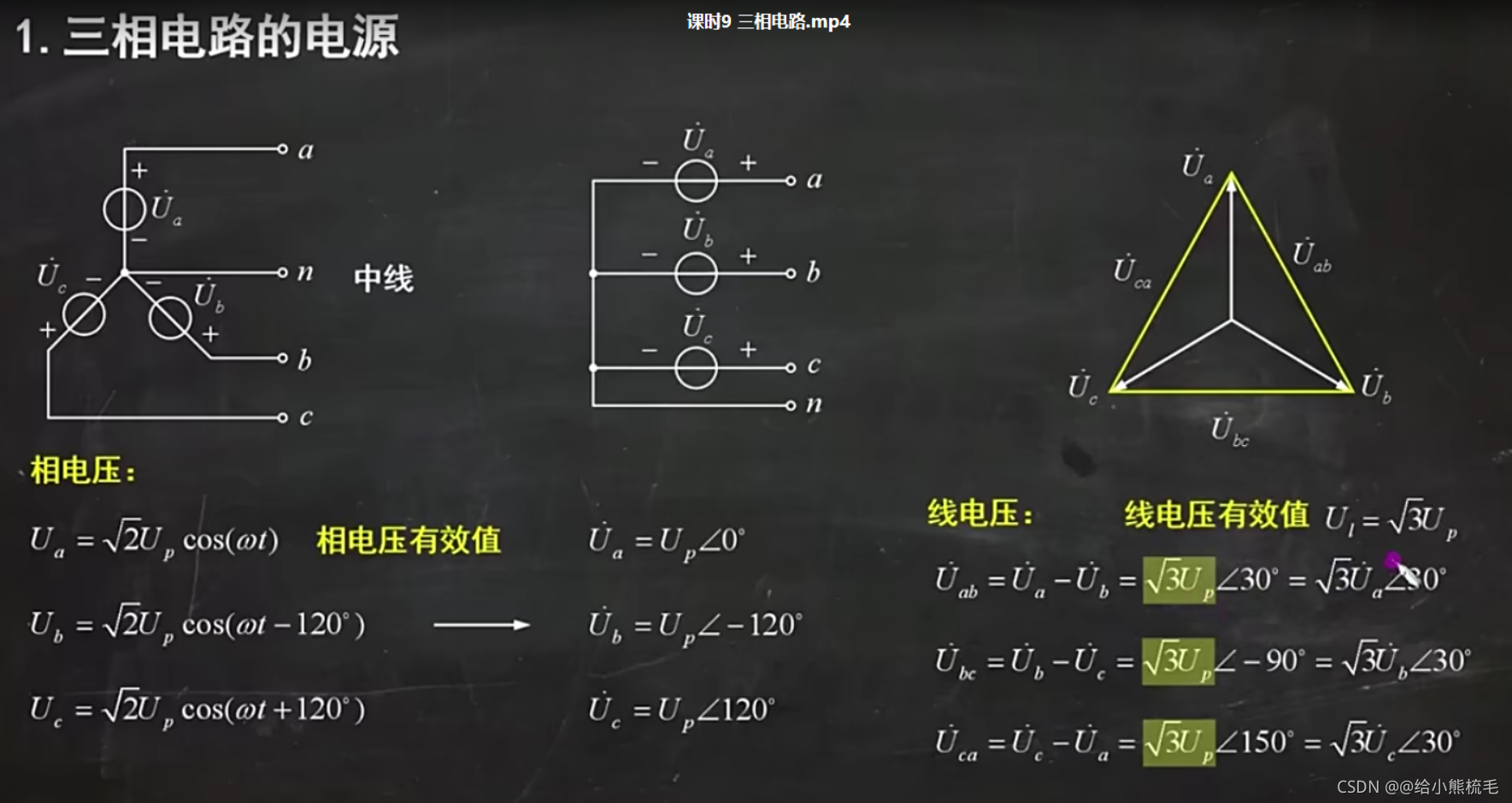

1：三相电路的电源。

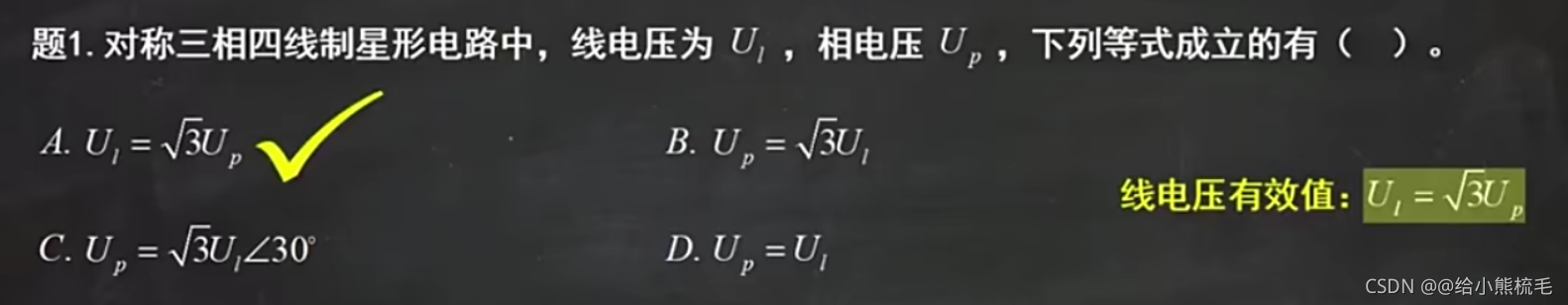

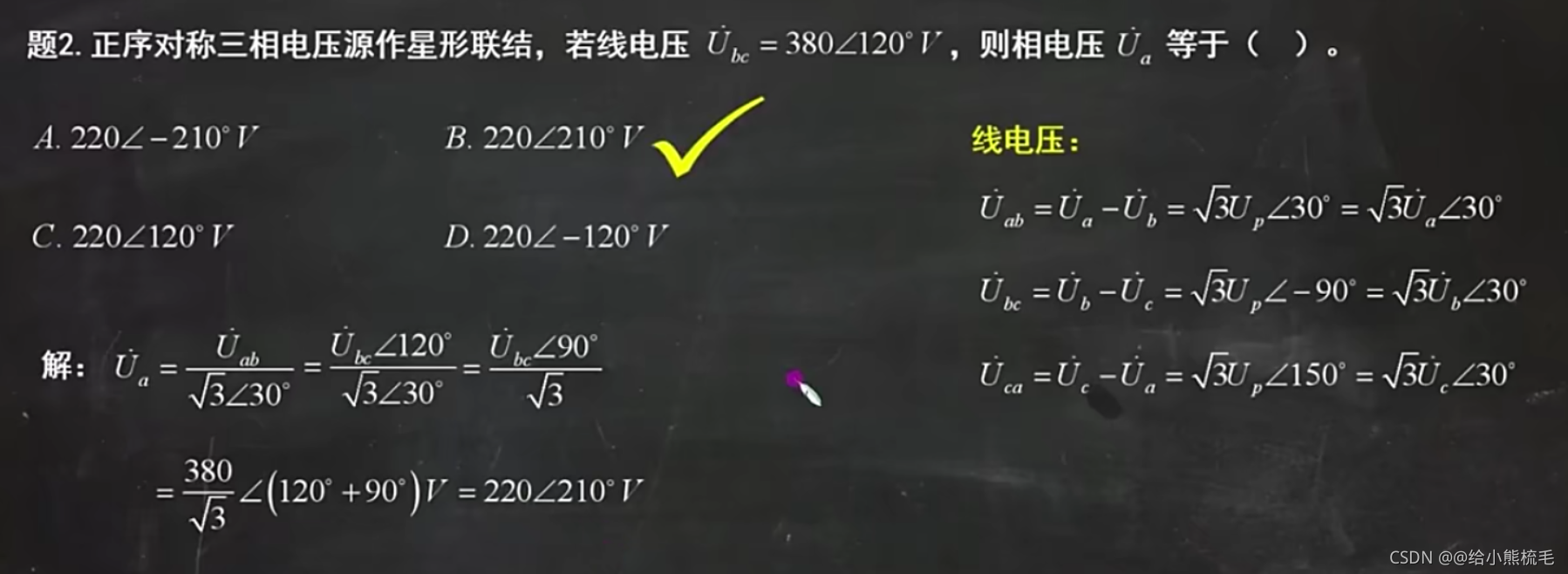

练习题:

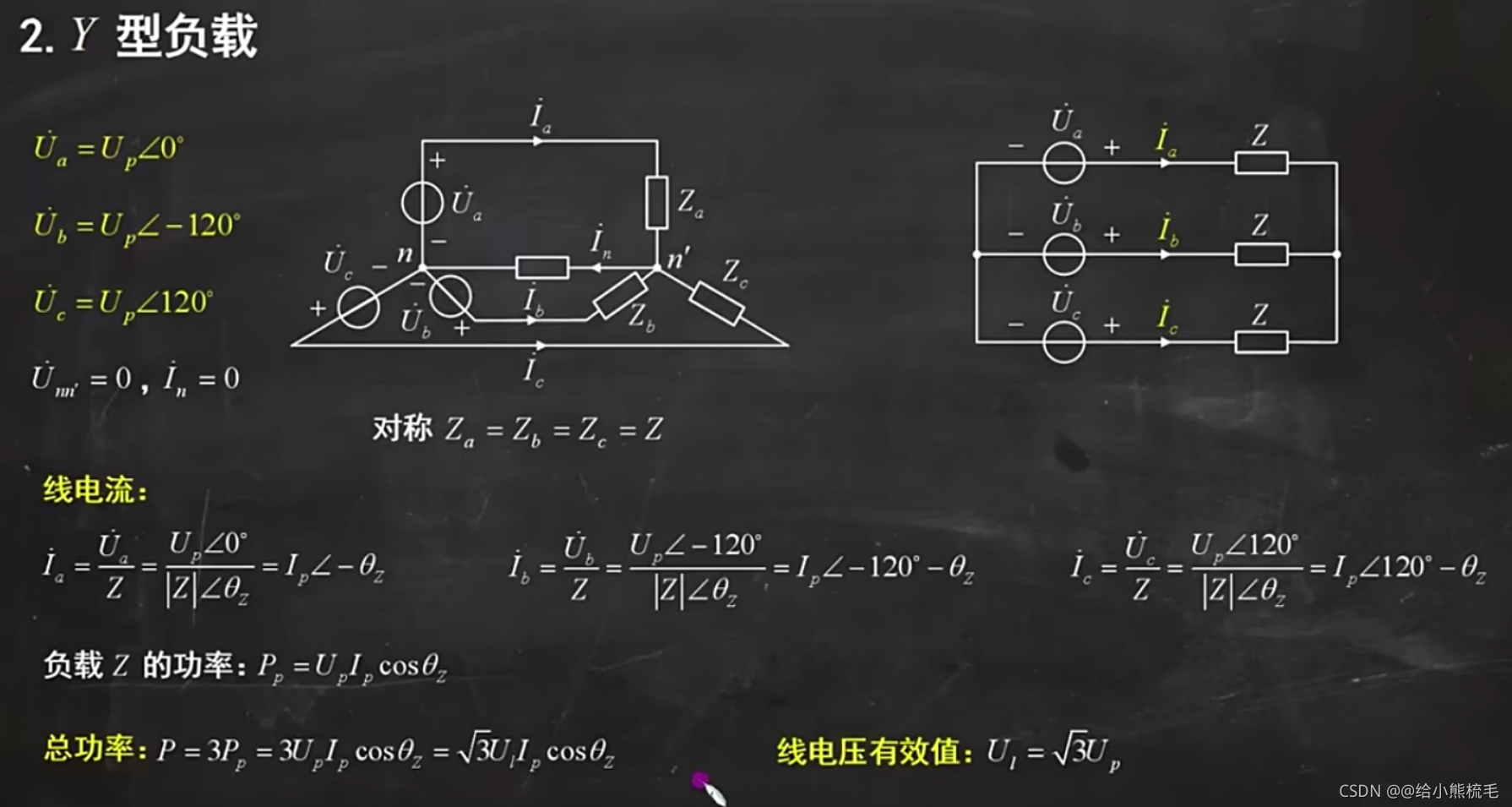

2:Y形负载。

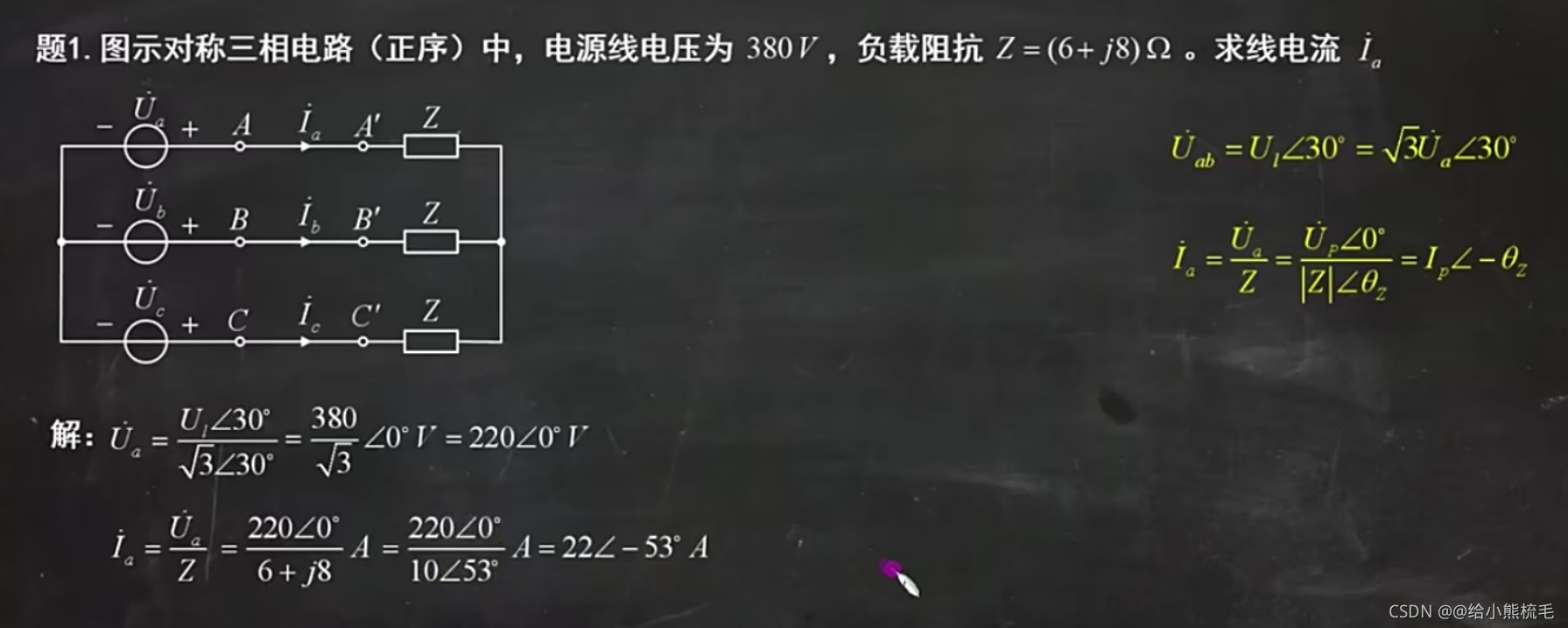

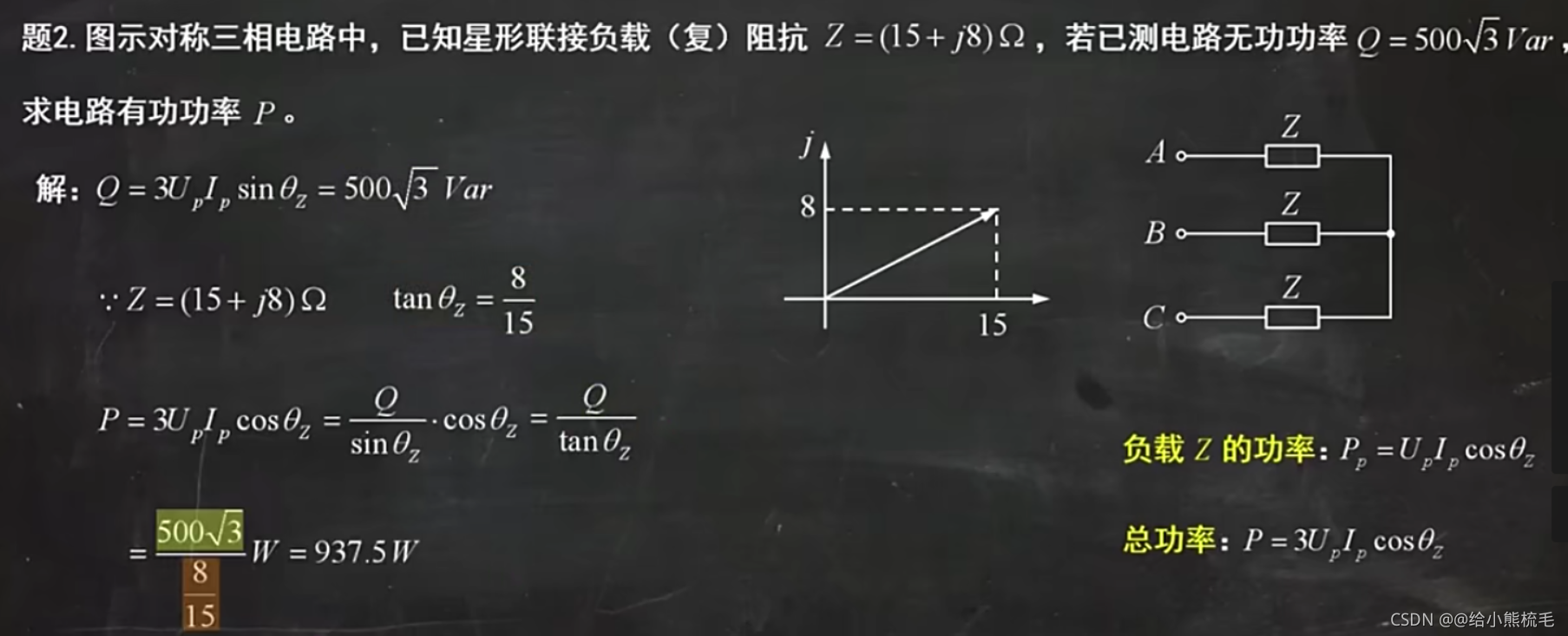

例题：
注意：无功功率Q与有功功率的公式P

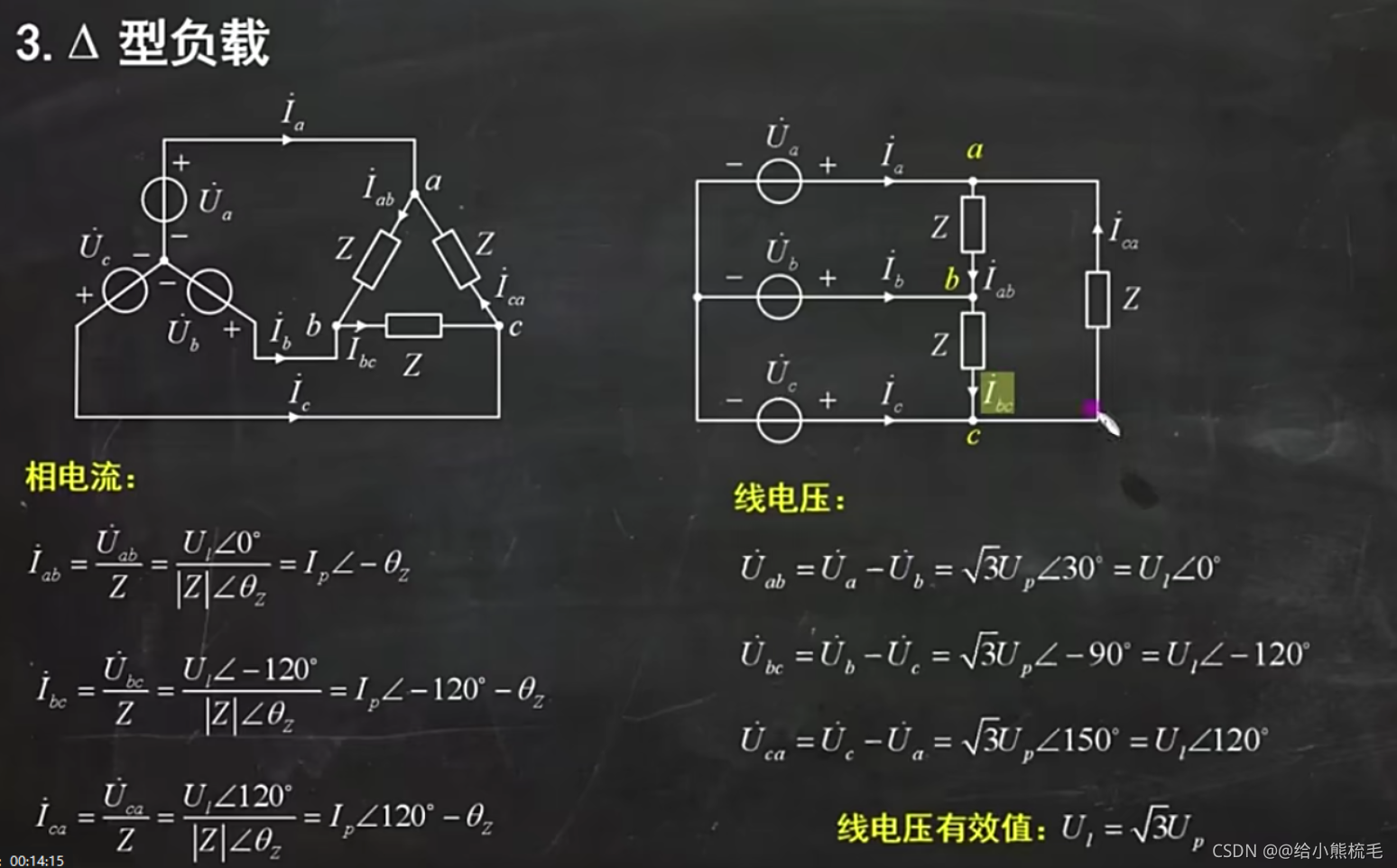

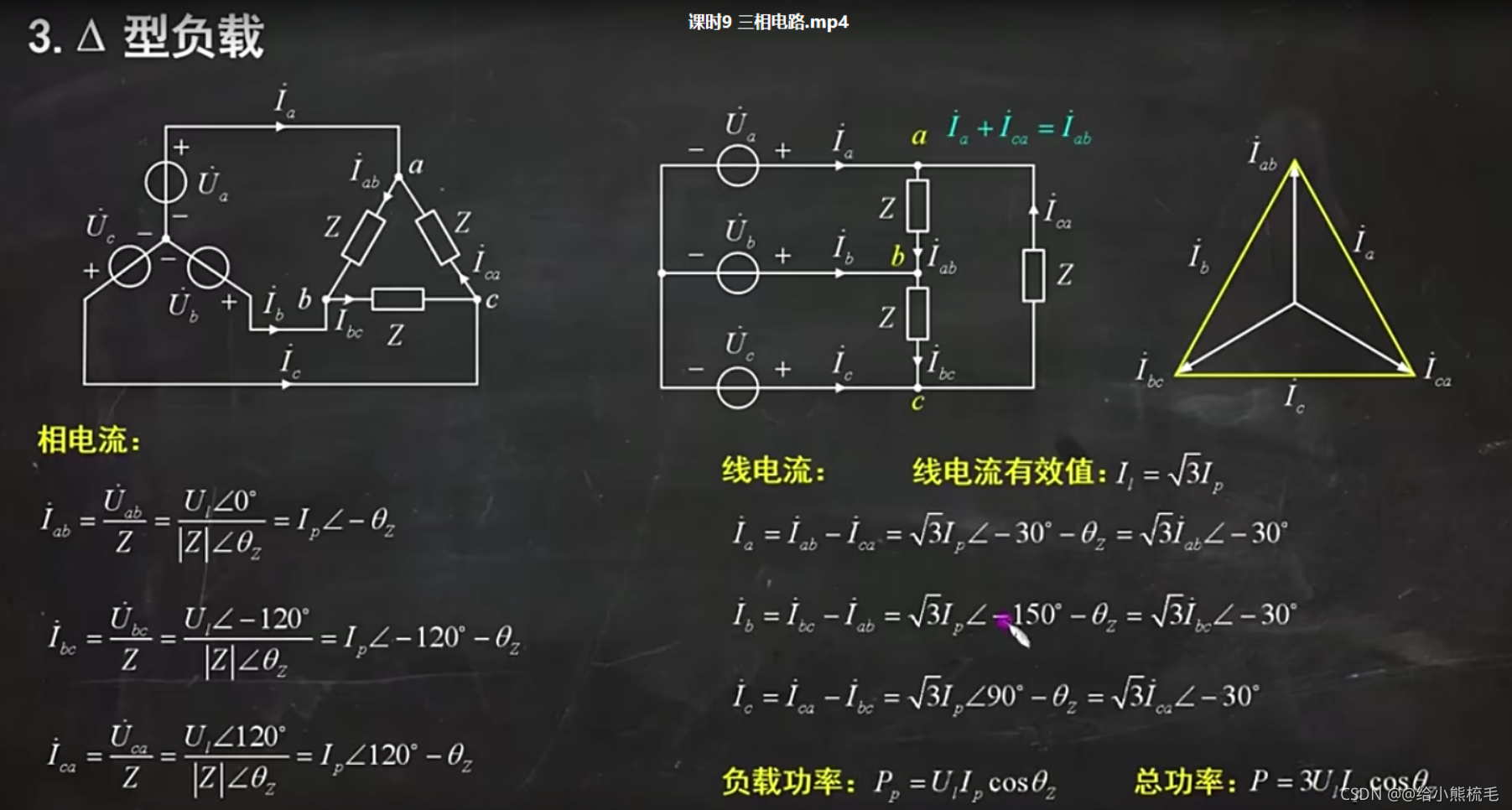

3：三角形负载。

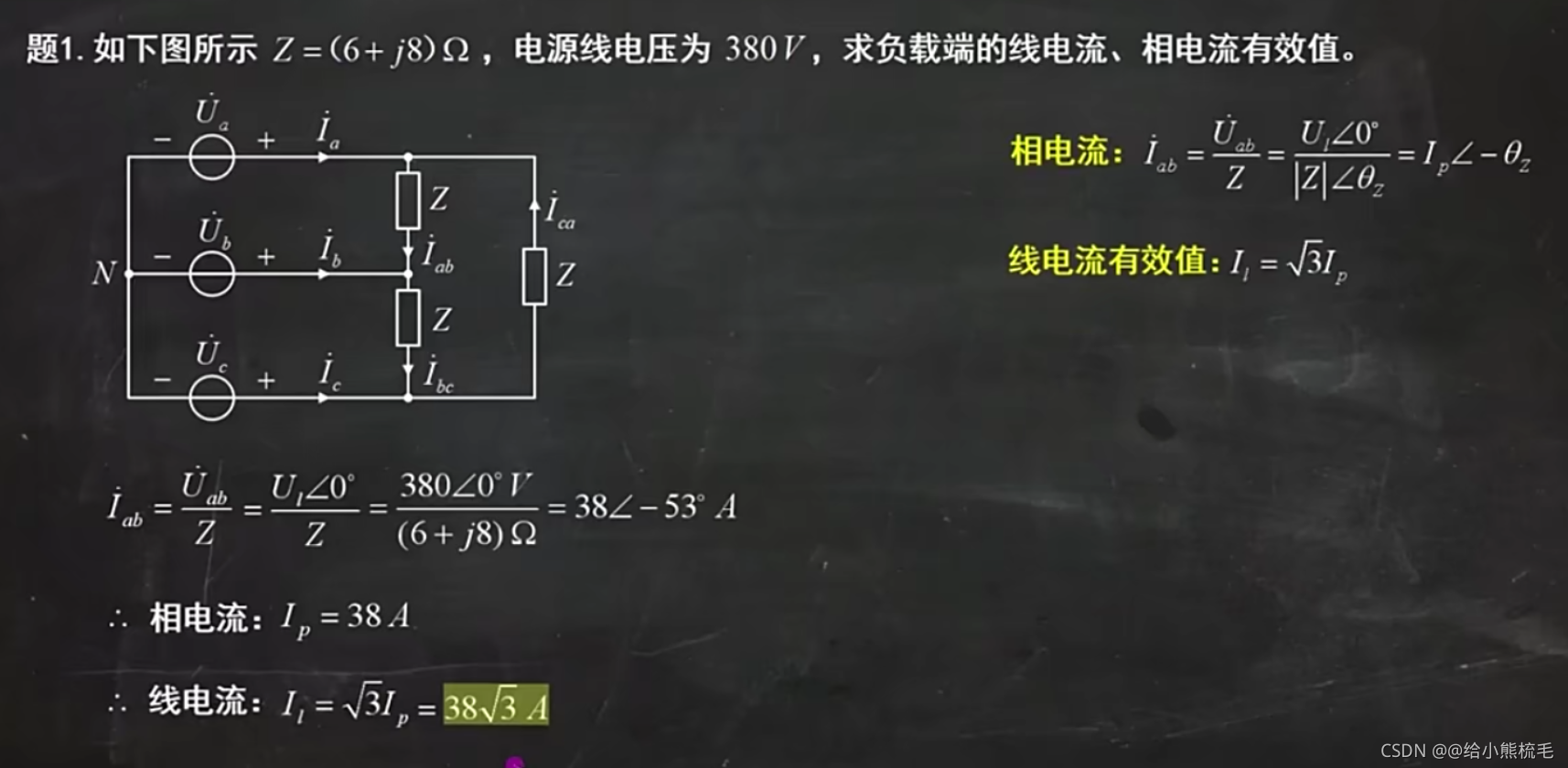

例题

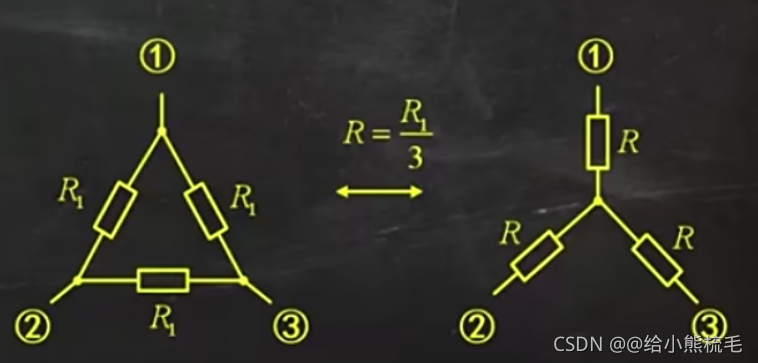

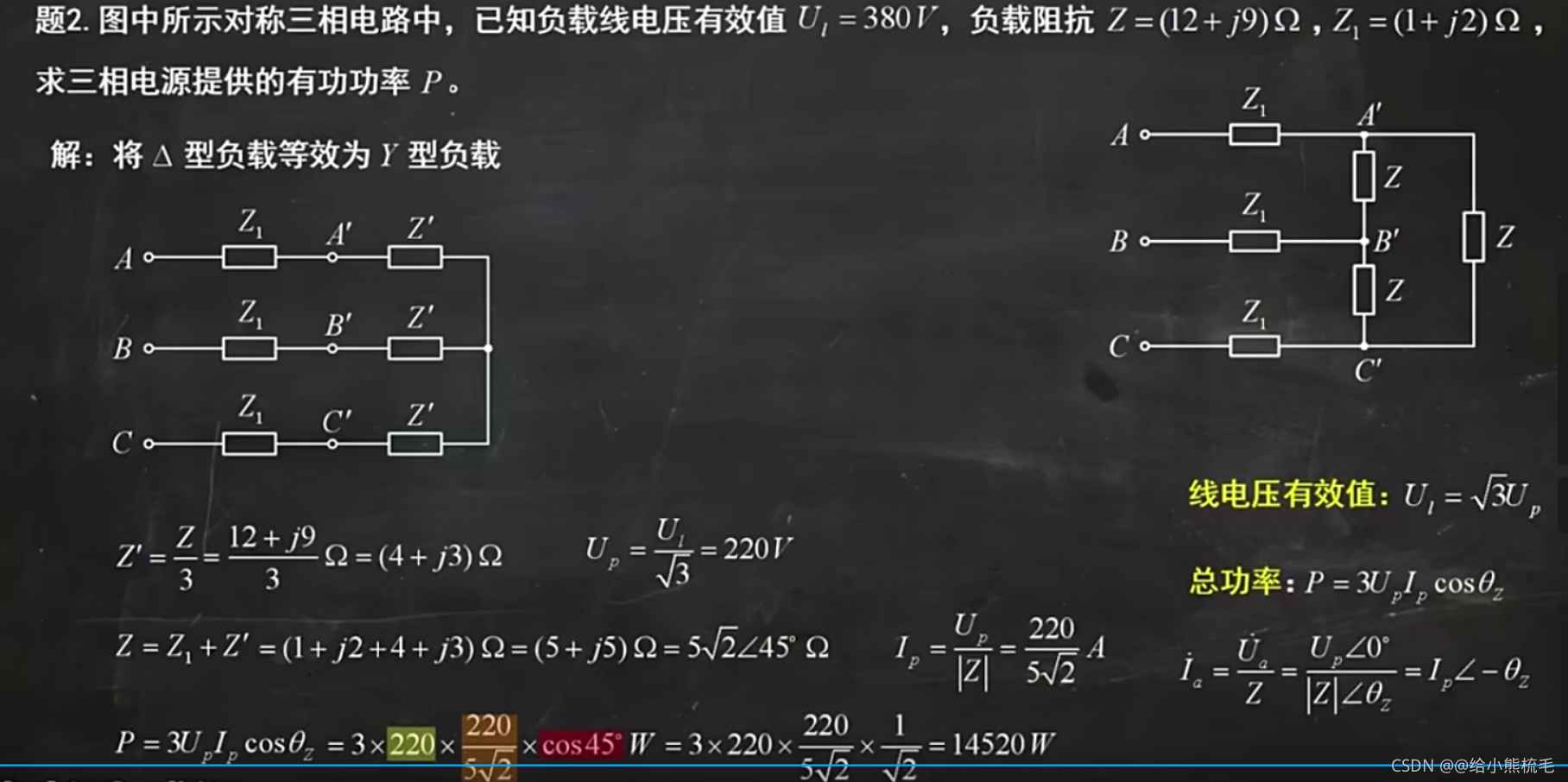

注：三角形负载转y形负载。
二端口网络

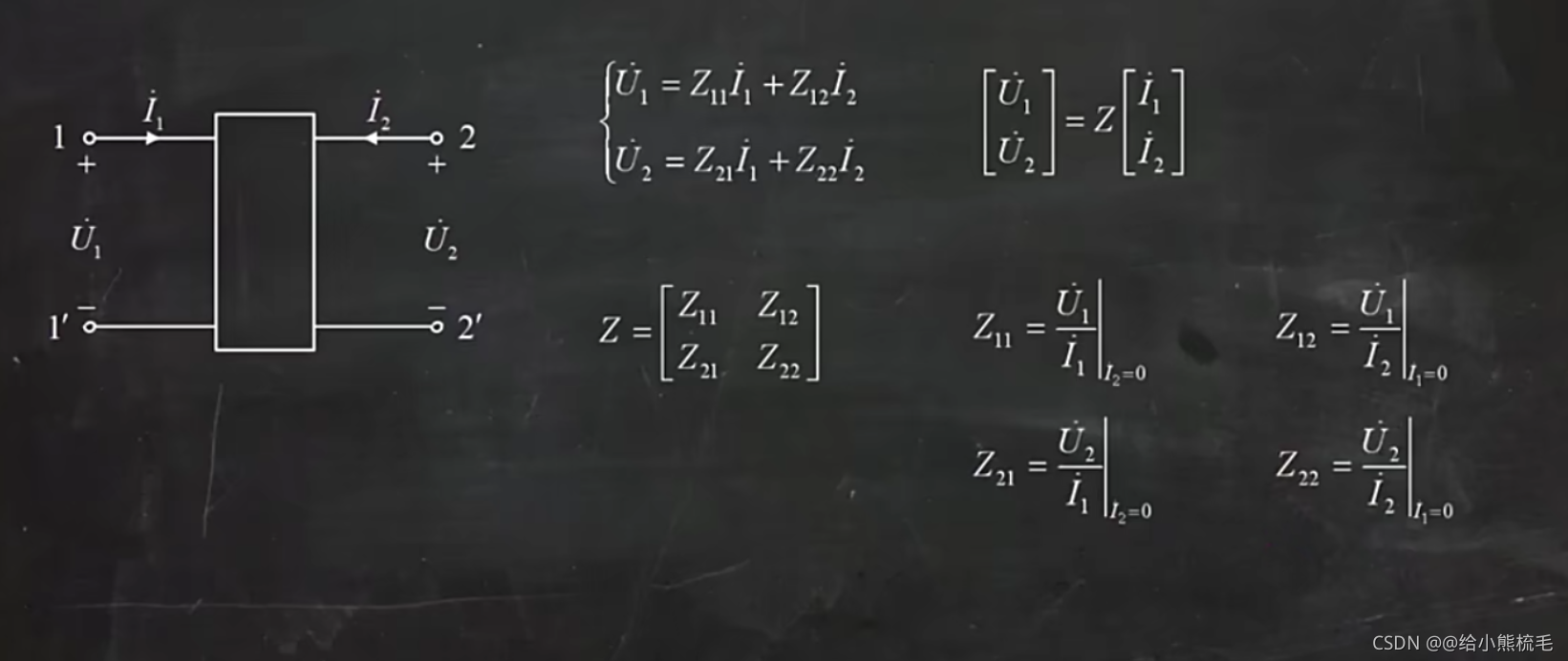

1：Z参数。

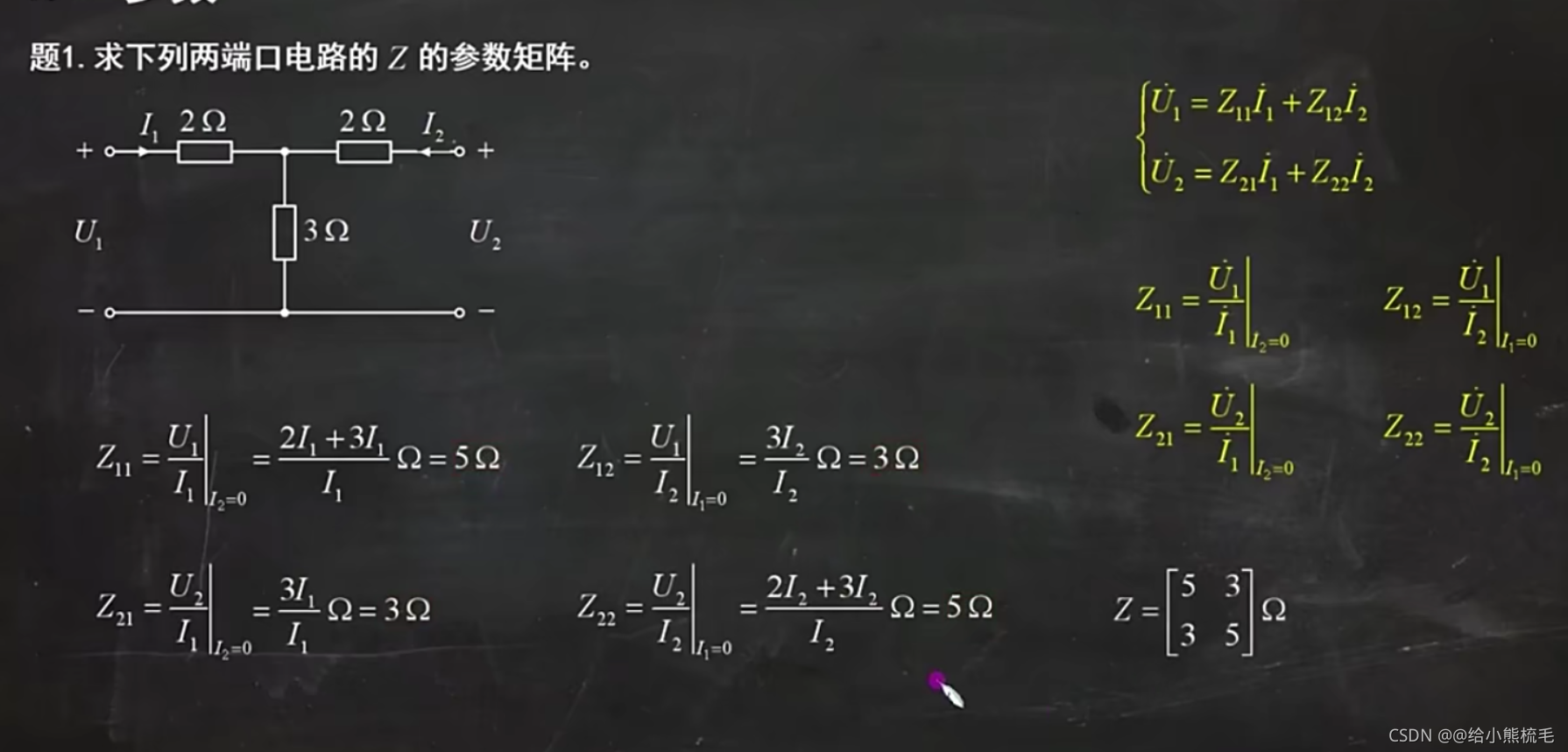

例题：

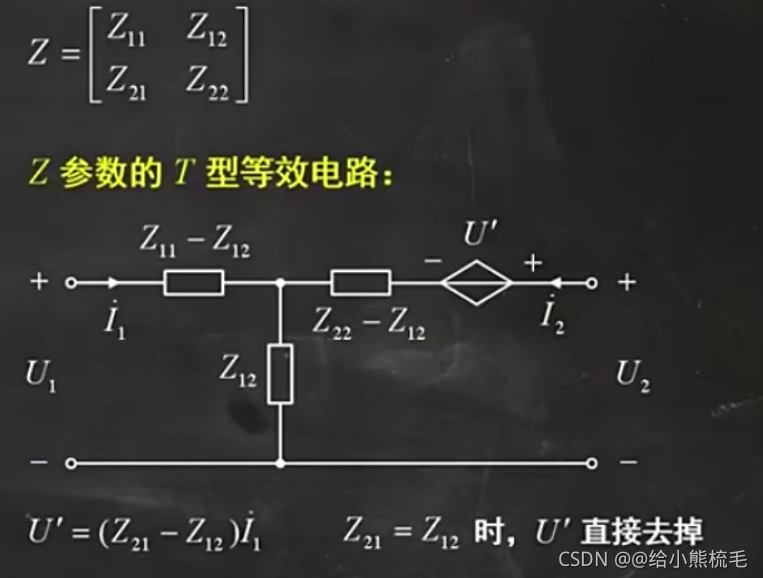

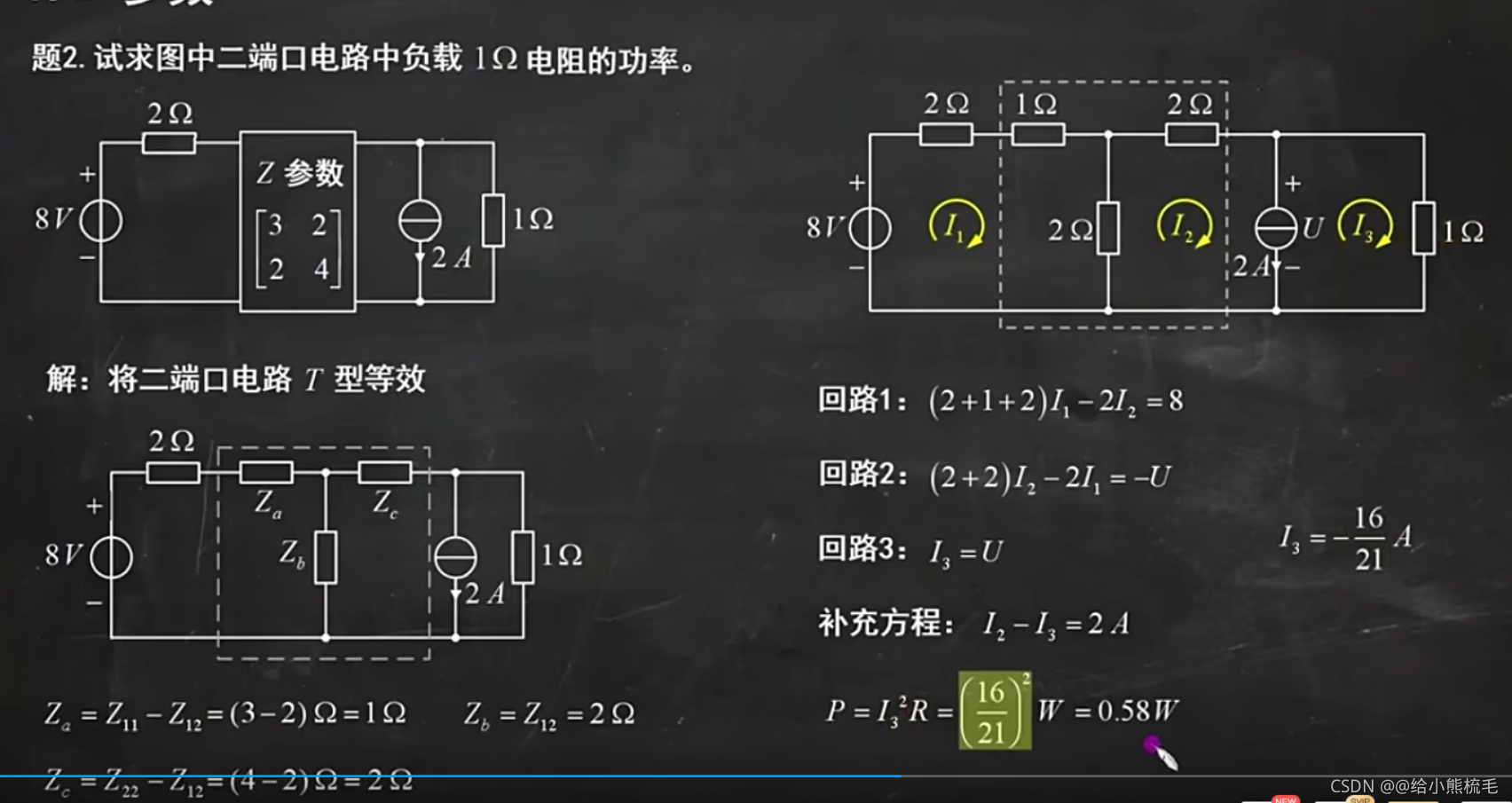

注：Z参数的等效替换。

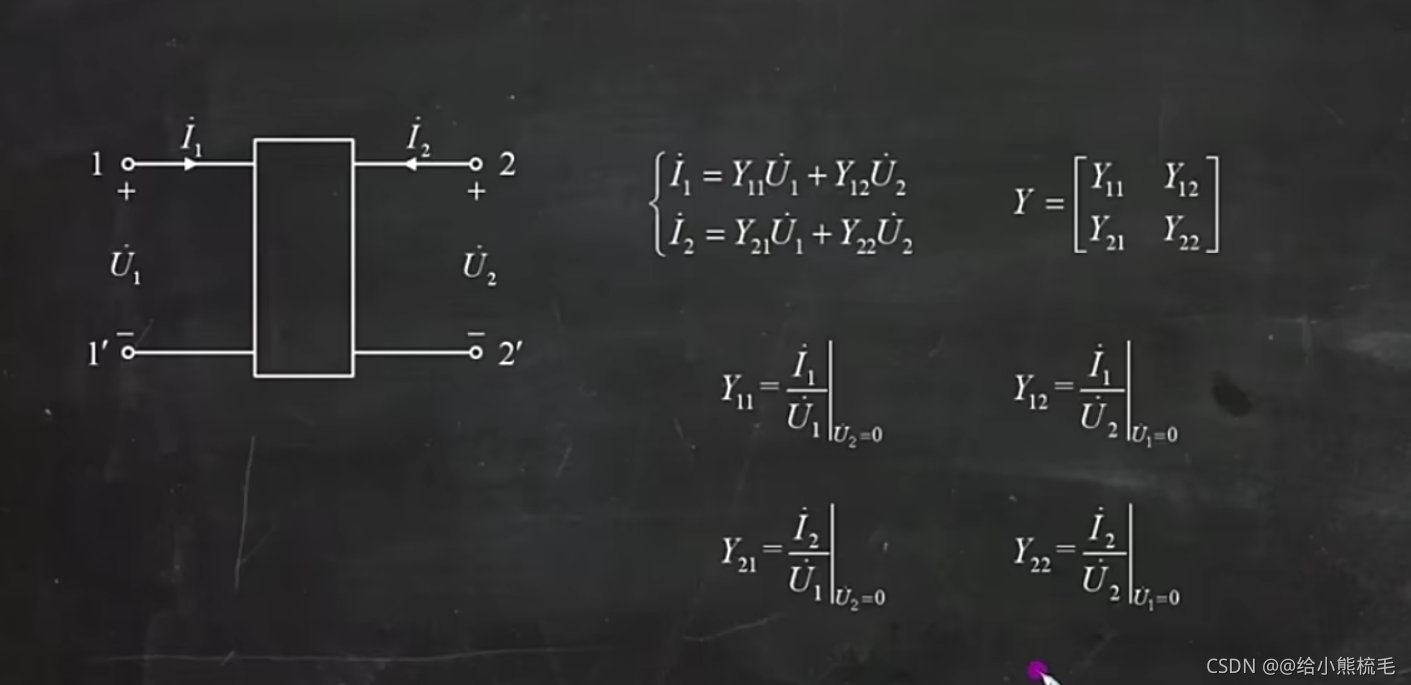

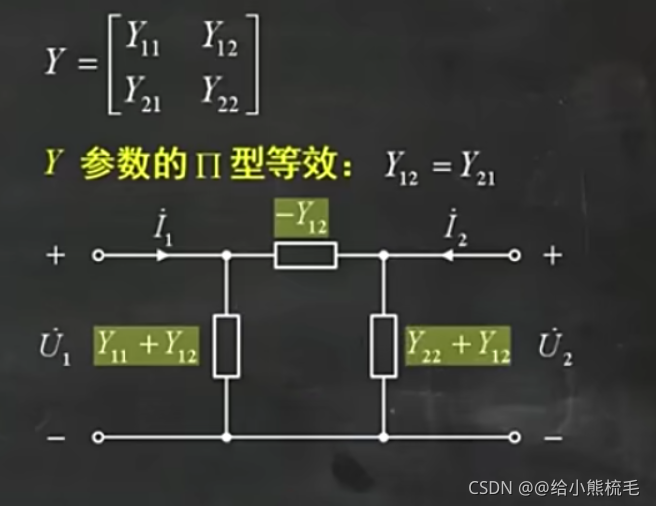

2：Y参数。

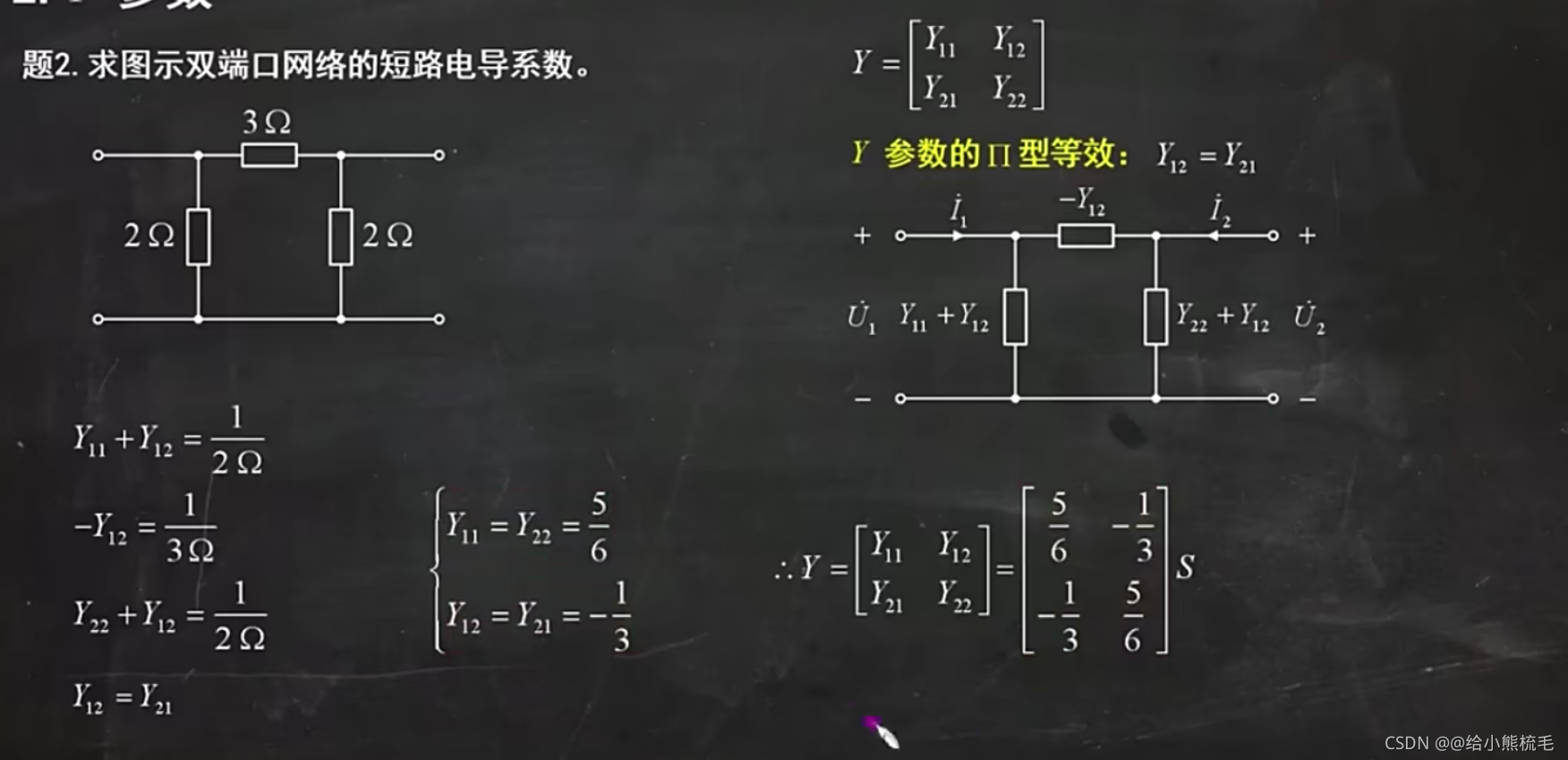

有时题说求短路电导系数=Y参数

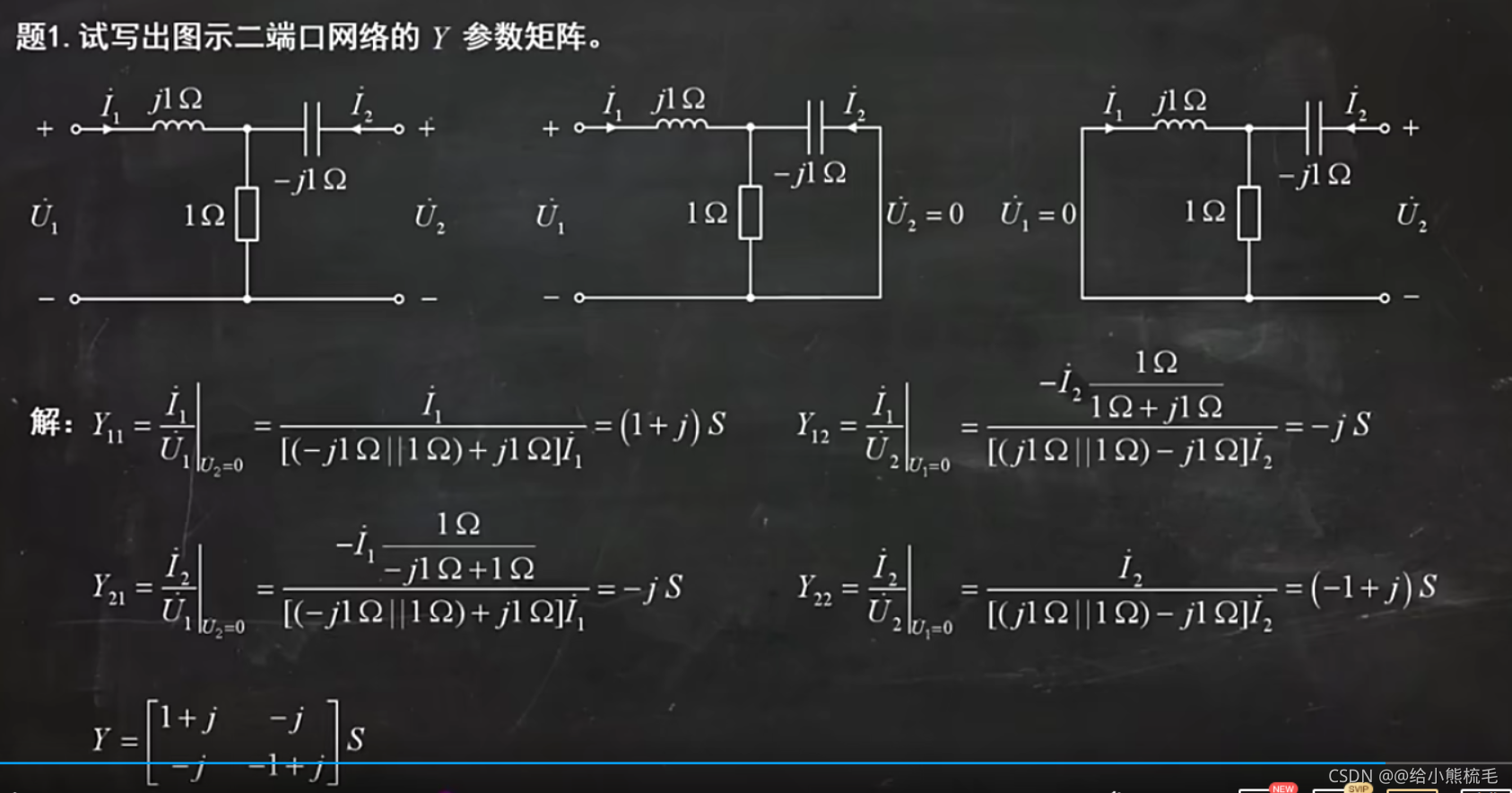

例题：
注：
运算电路

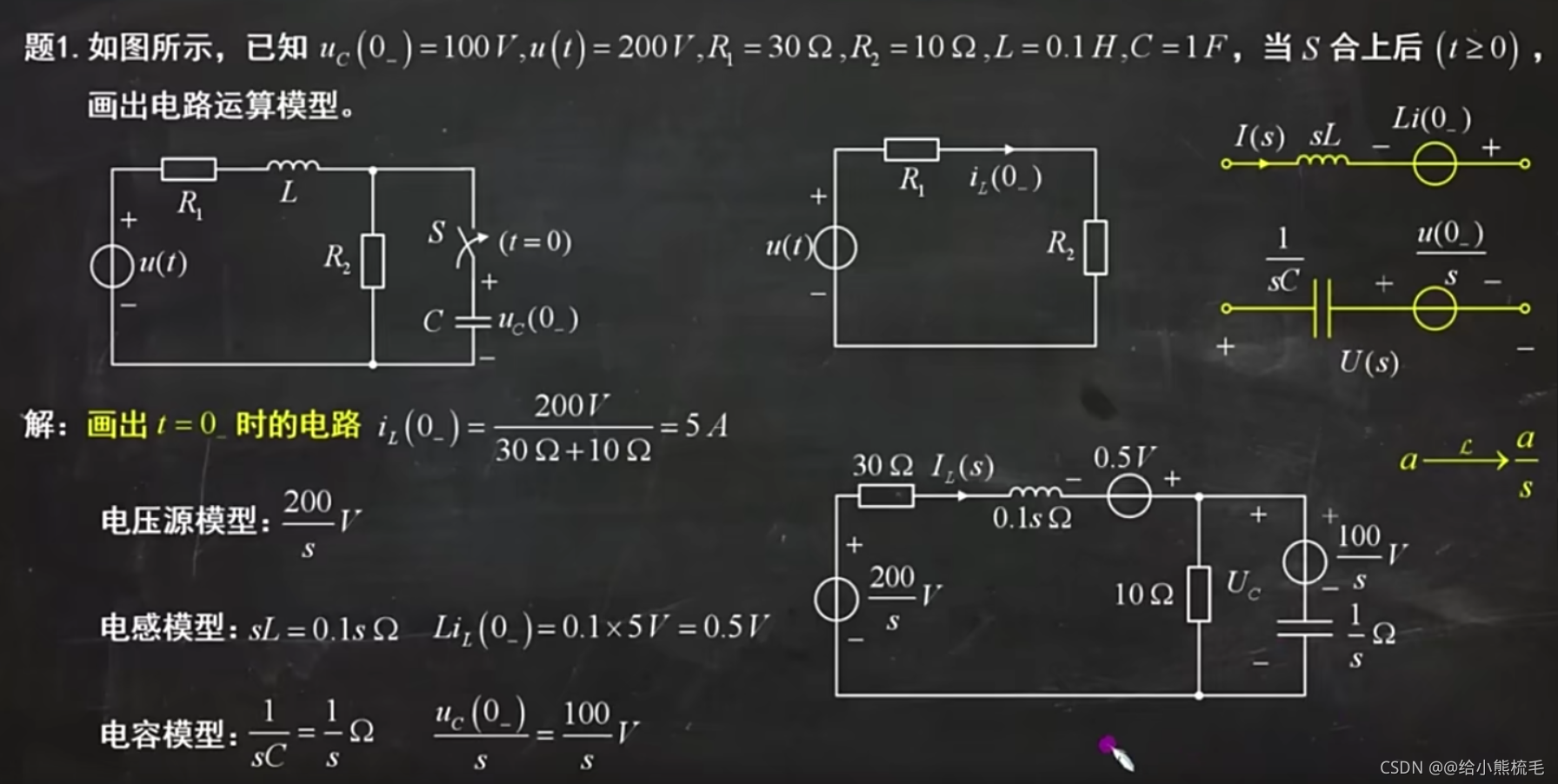

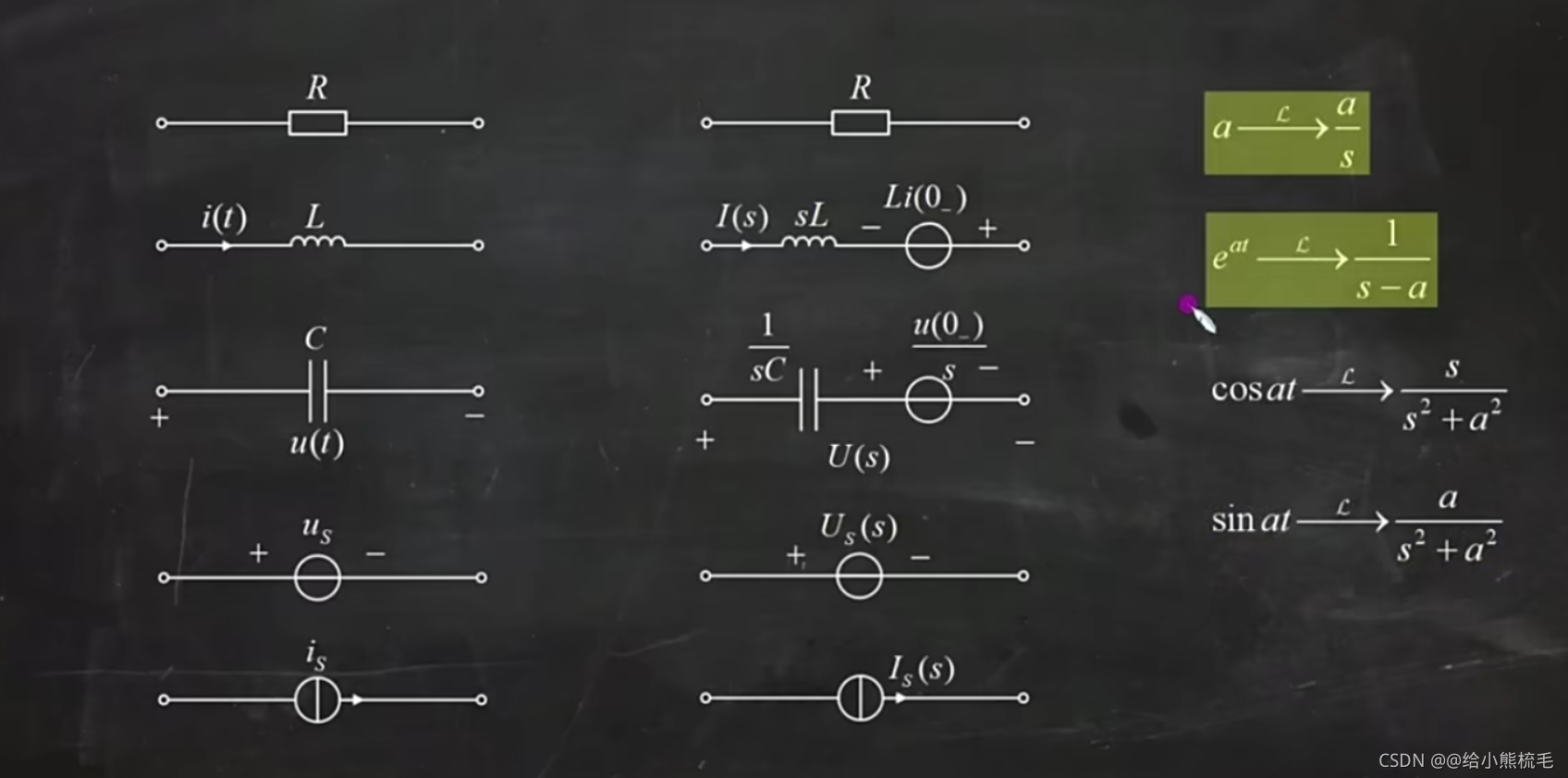

1：运算模型。

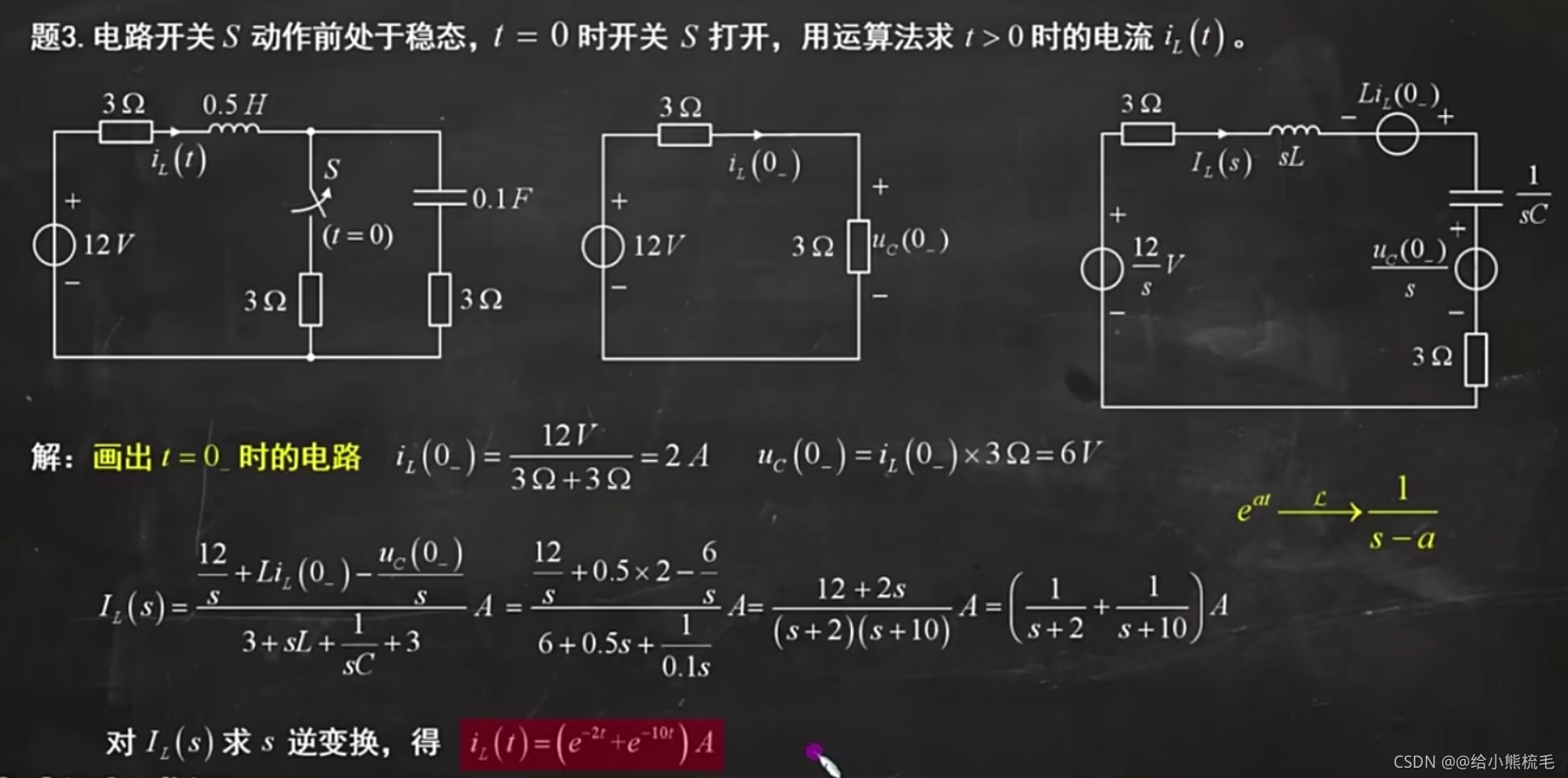

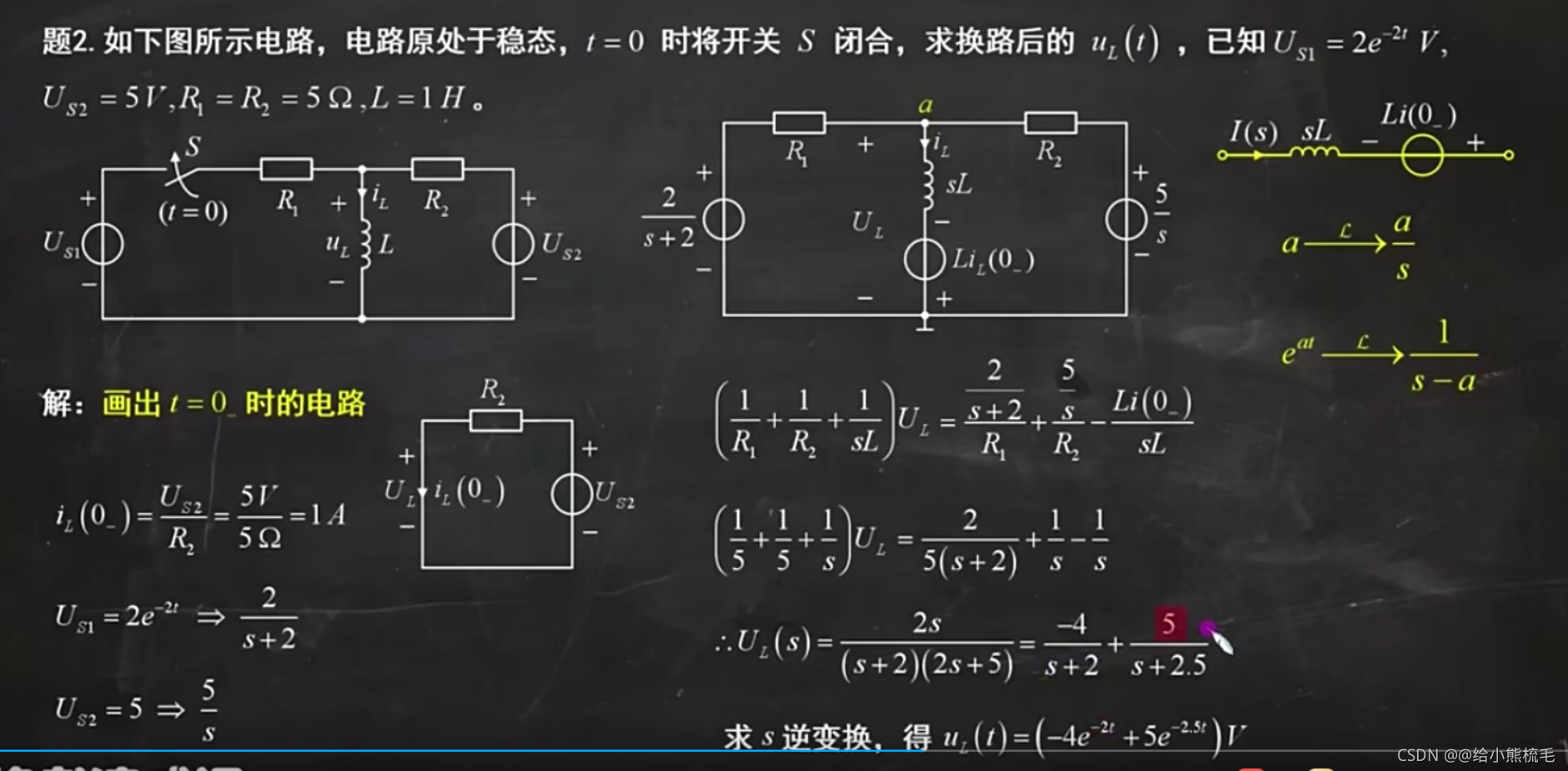

例题：

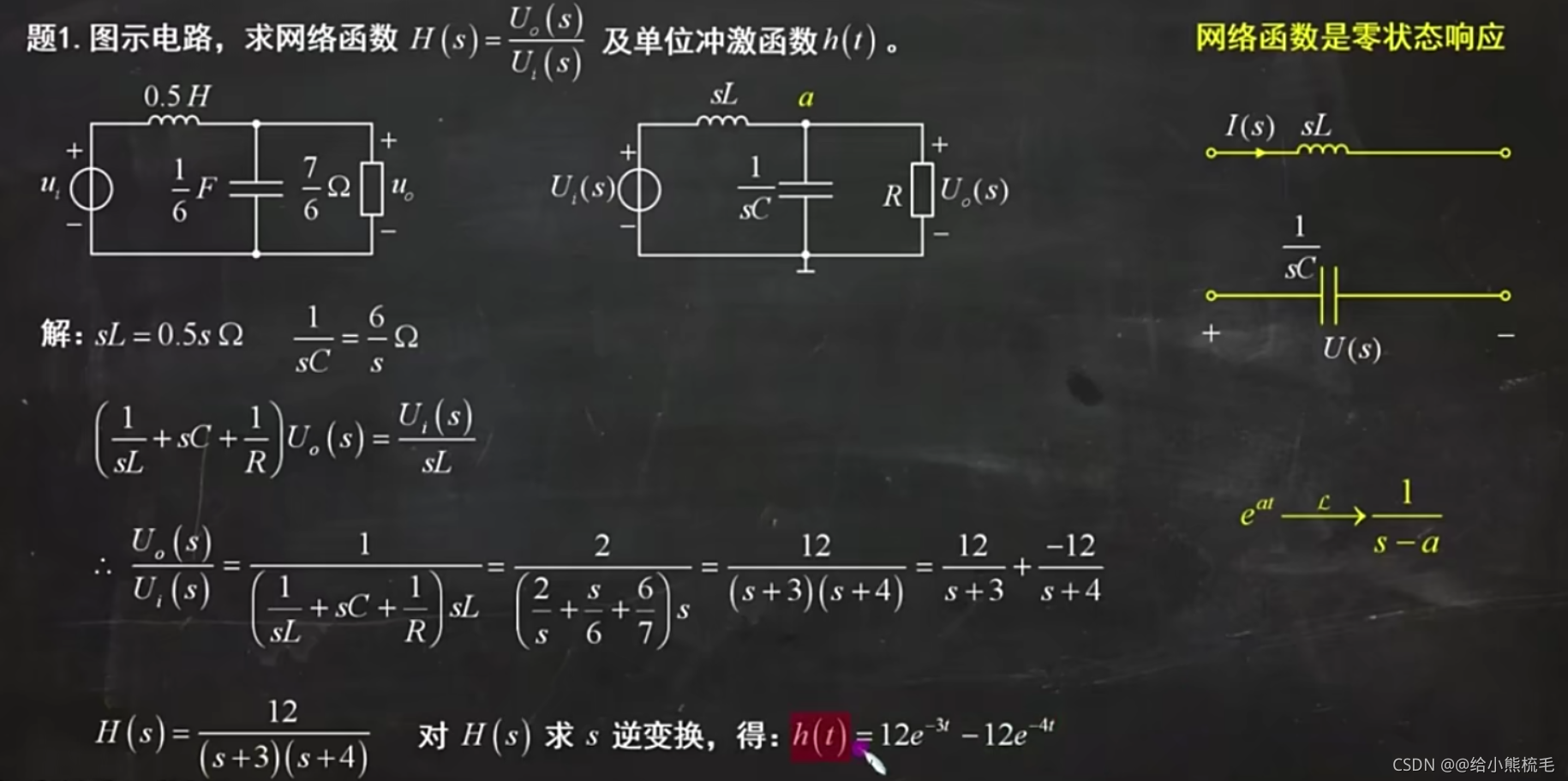

2：网络函数。
谐振电路

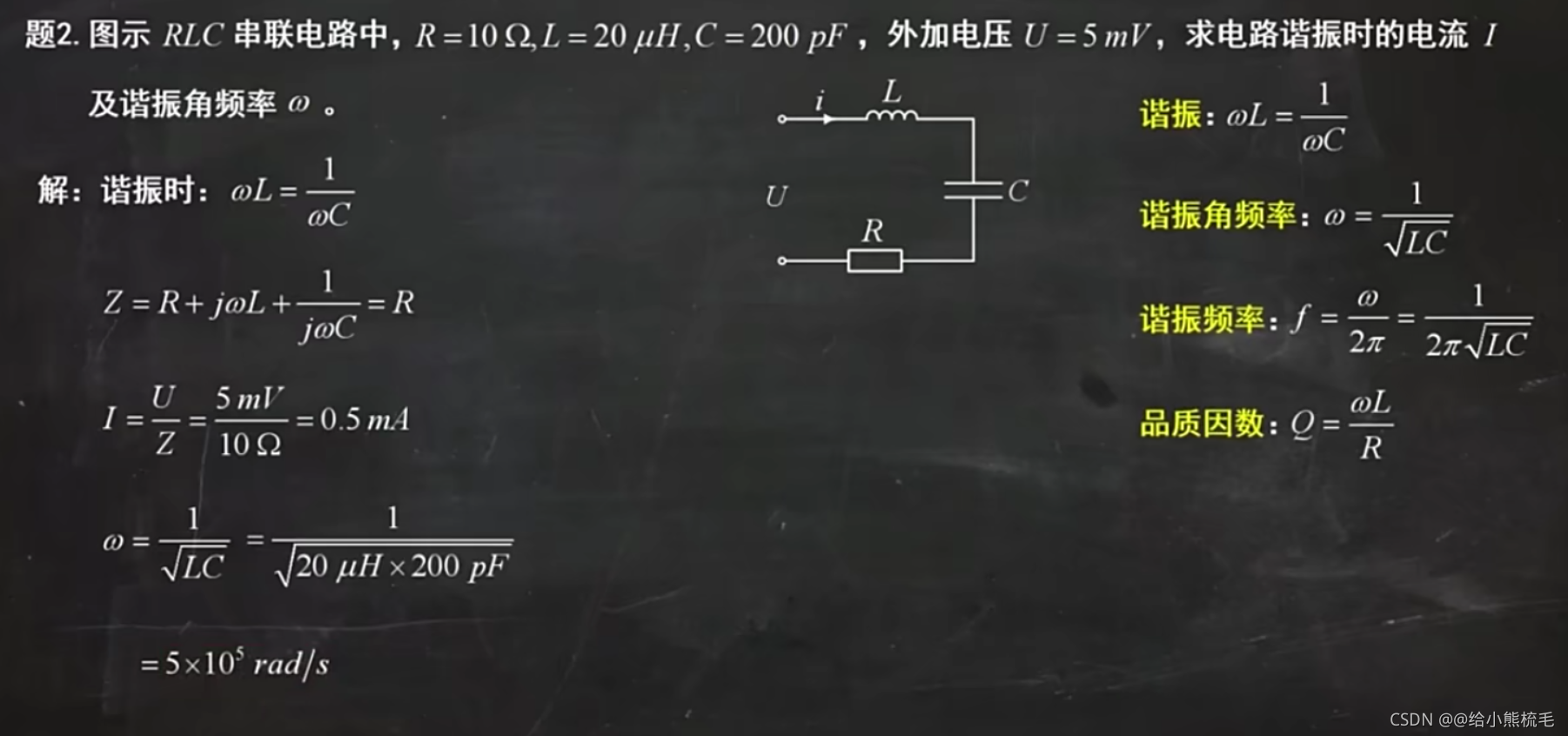

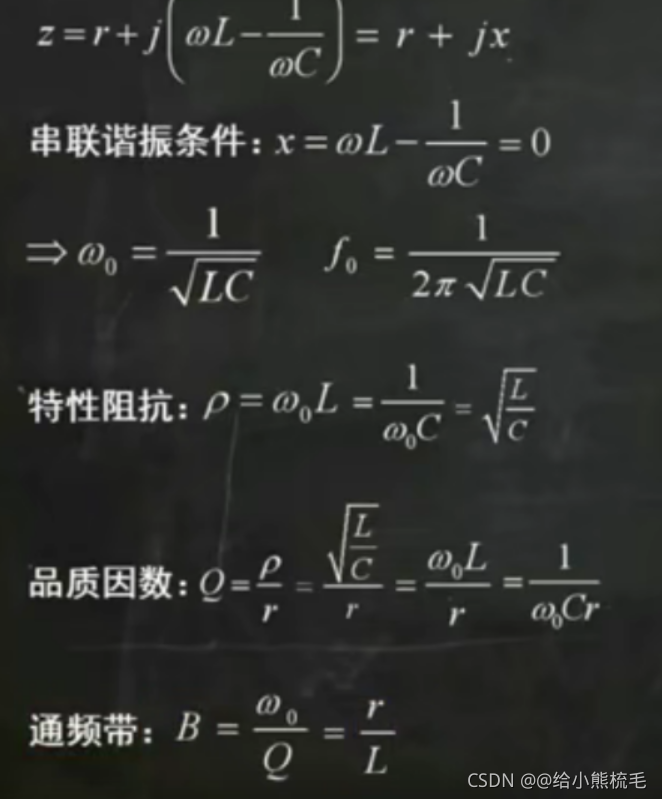

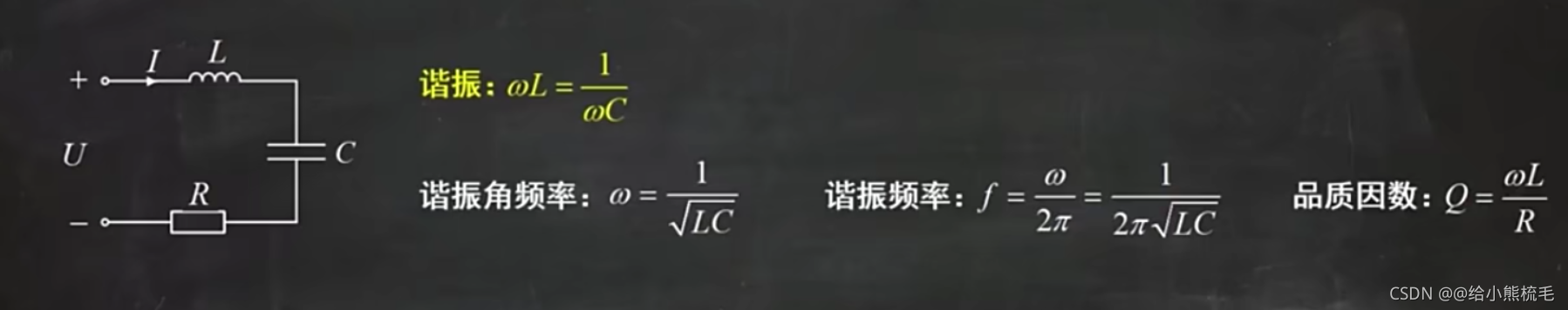

1：串联谐振。

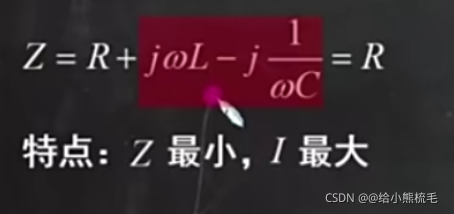

谐振状态：电容阻抗和电感阻抗相等，抵消。
例题：

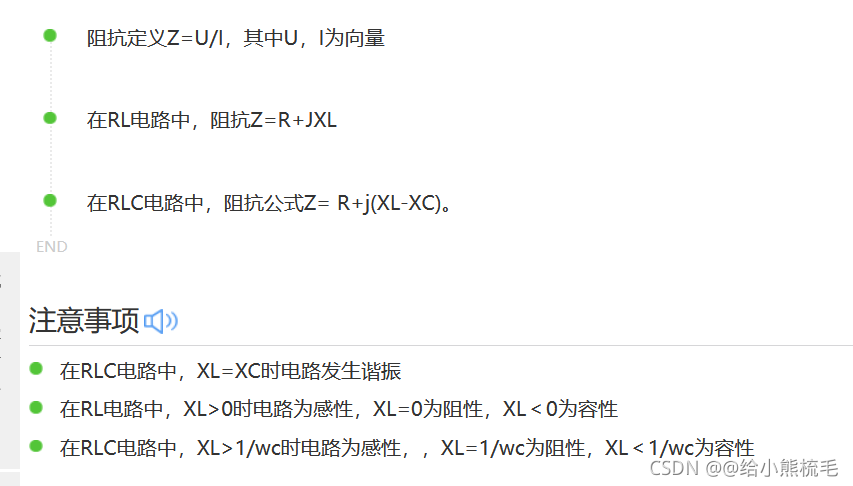

注：求电路中的总阻抗。

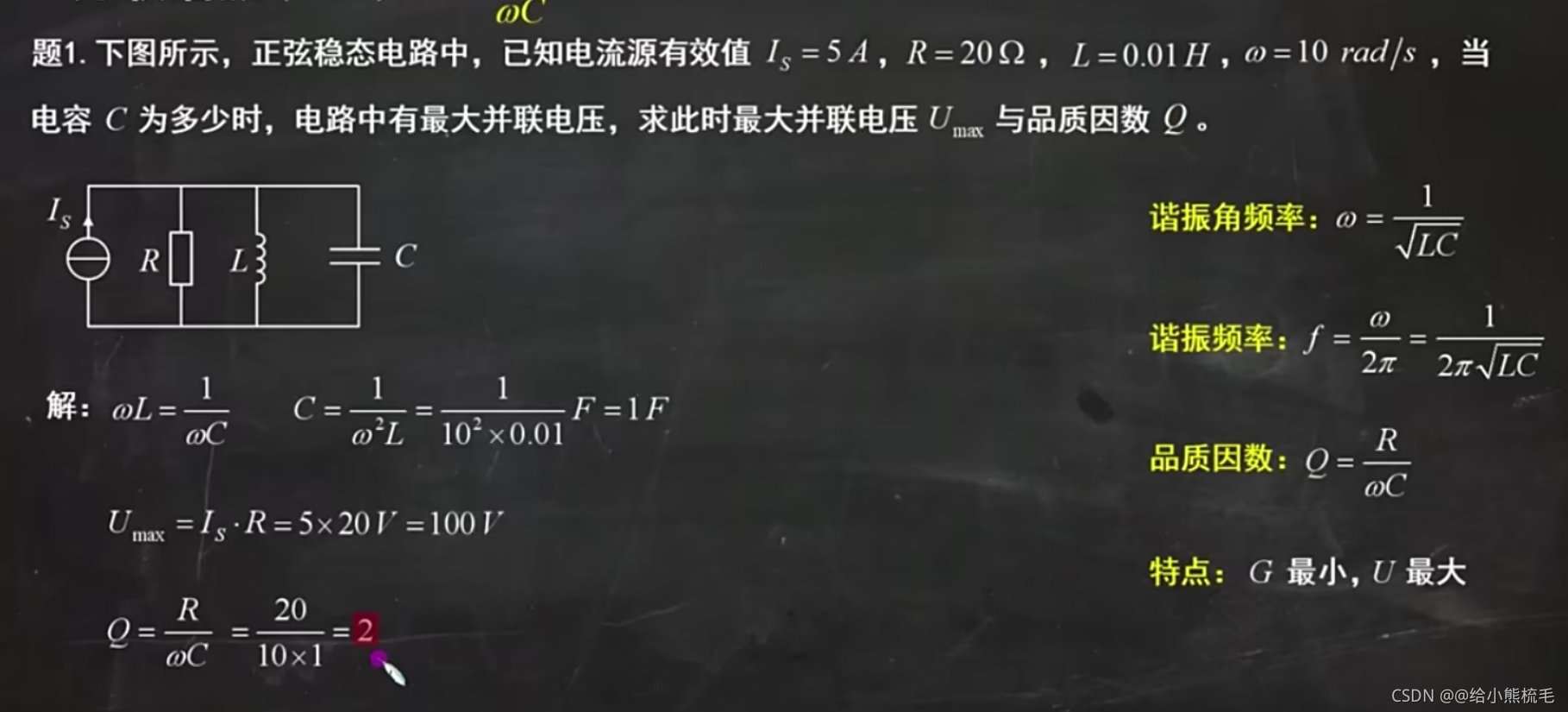

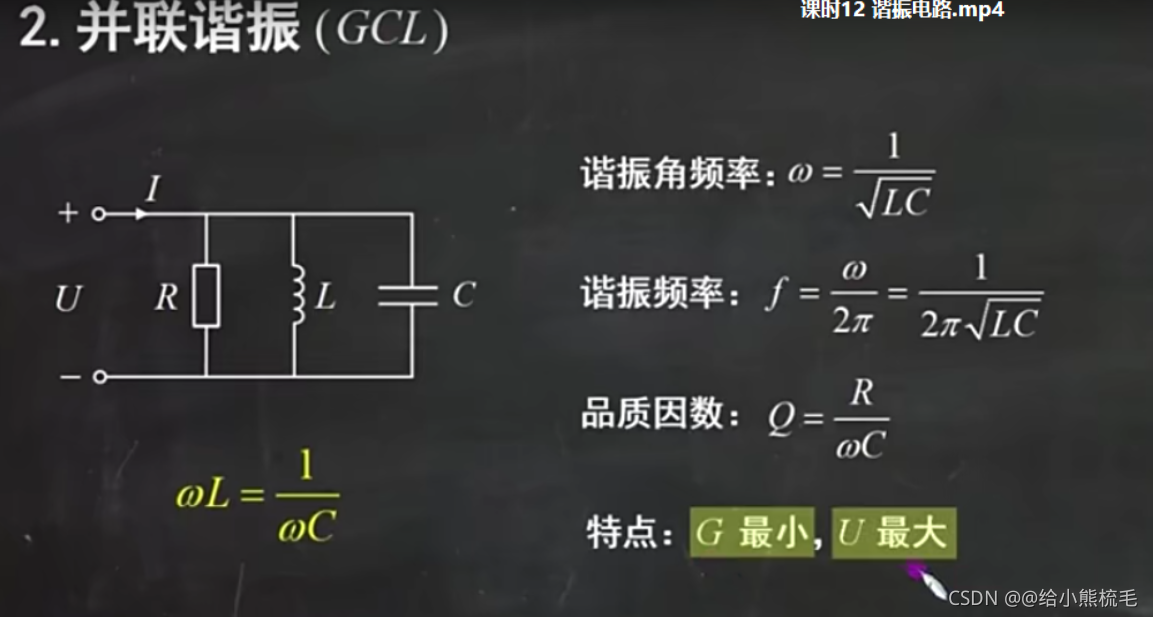

2：并联谐振。（L和C上的电流相互抵消）

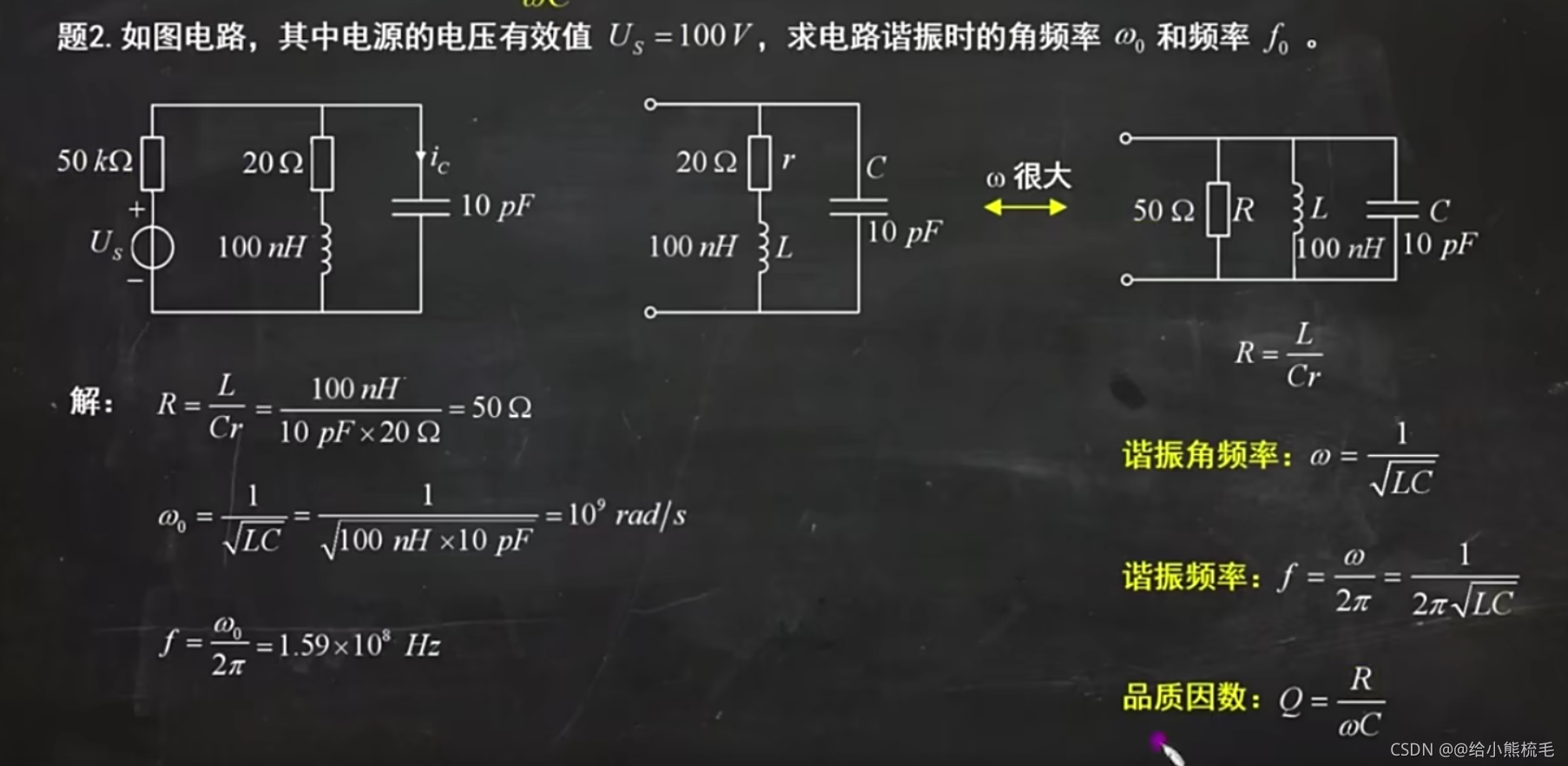

例题：

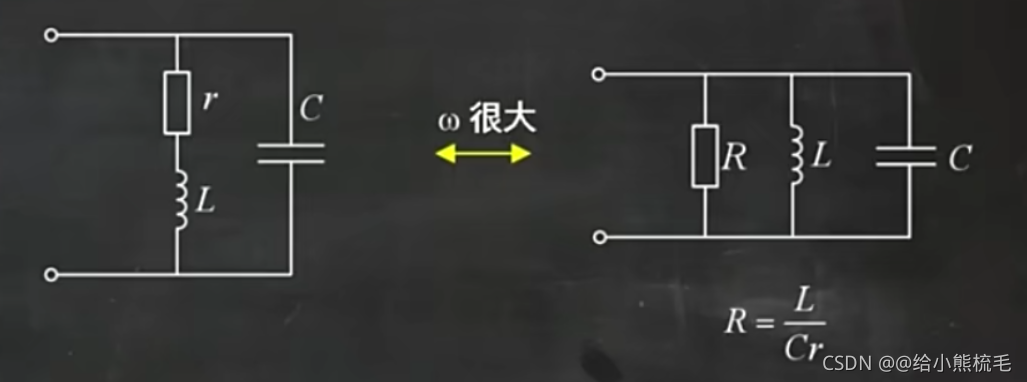

注意：
