电子电路与系统基础

大家好，欢迎来到IT知识分享网。

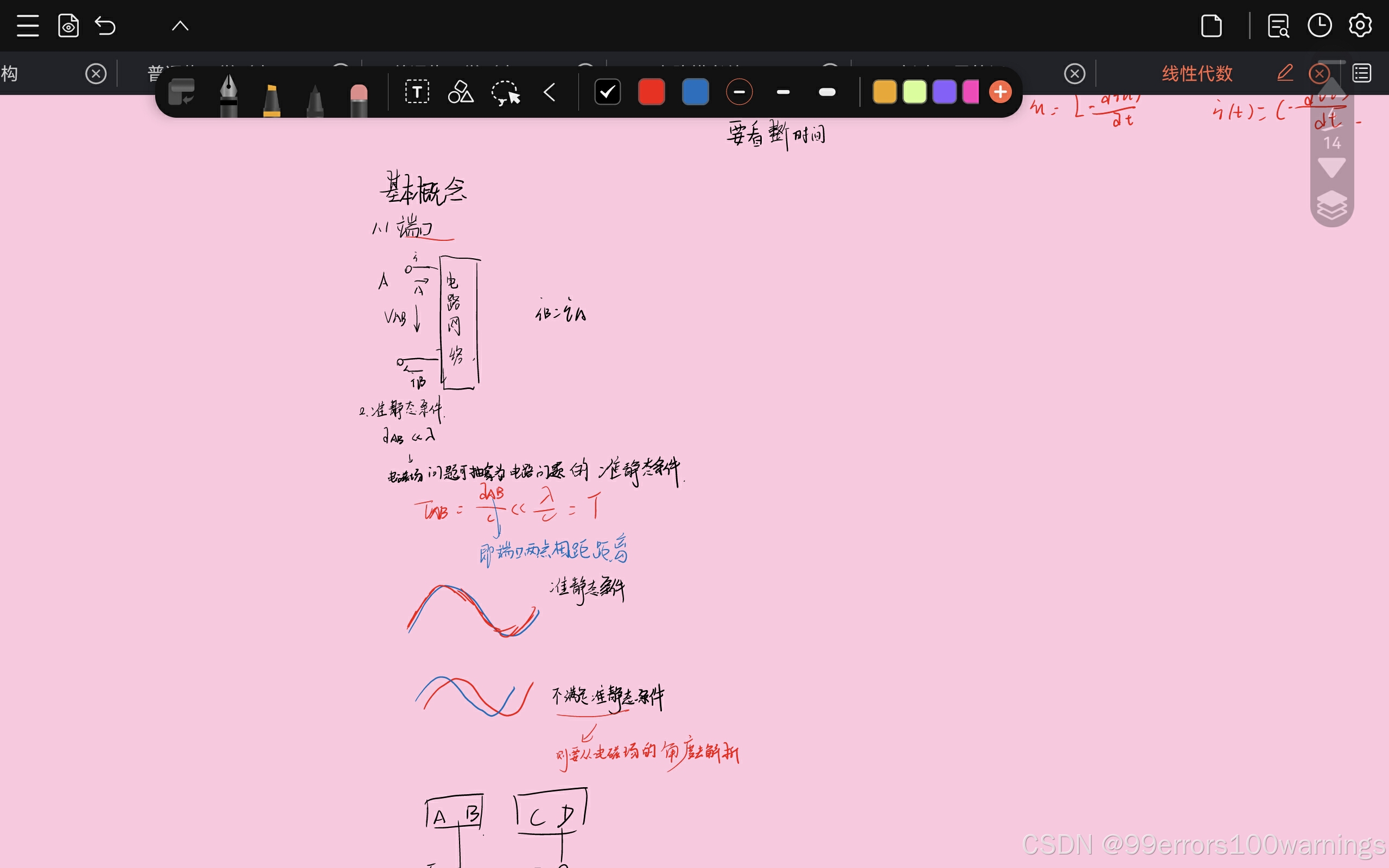

1.1基本电量

1.带电粒子运动形成电流

电流由带电粒子的移动产生，带电粒子的定向运动则必须施加定向的电场，电场又是由于电动势产生的

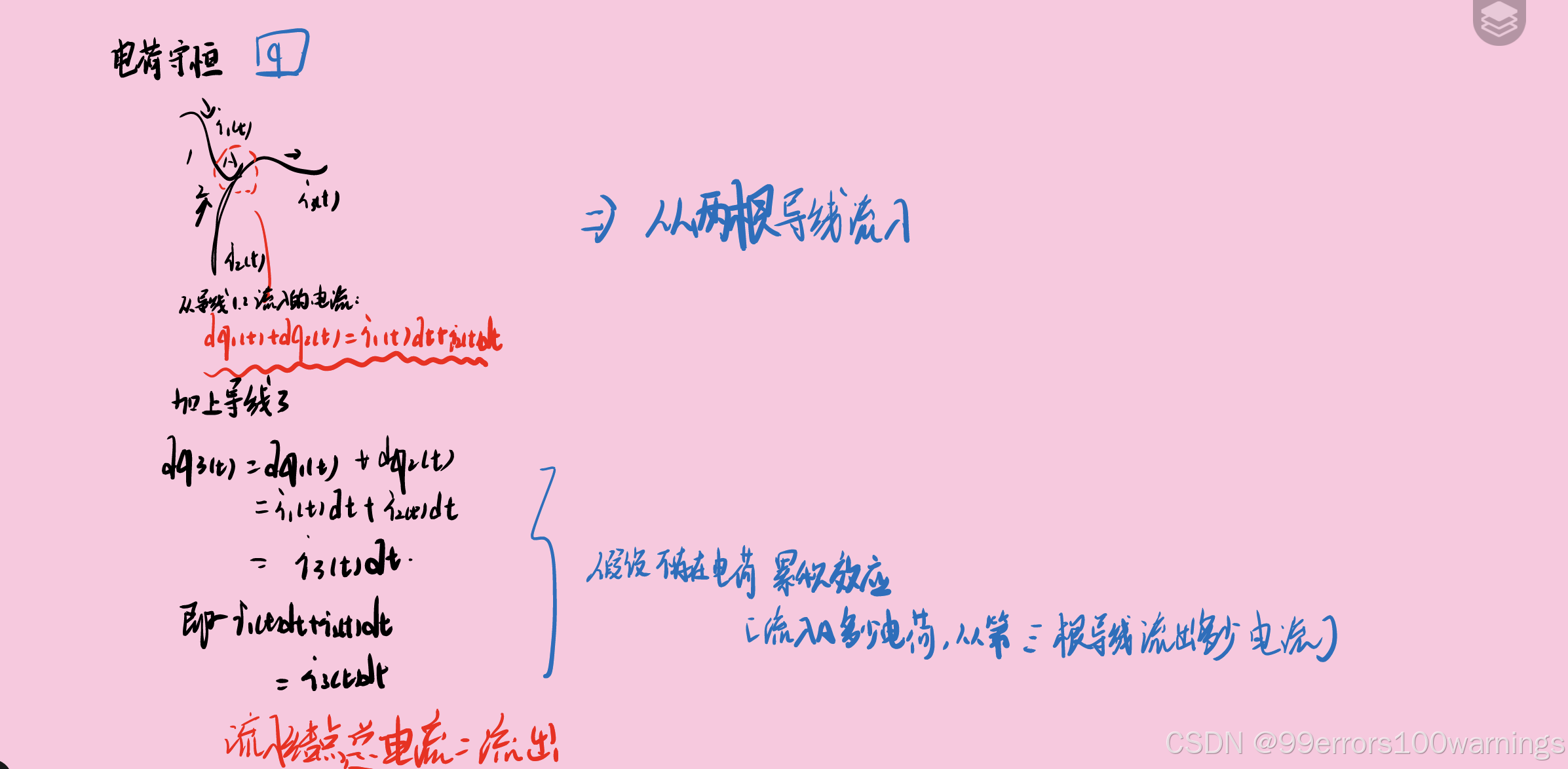

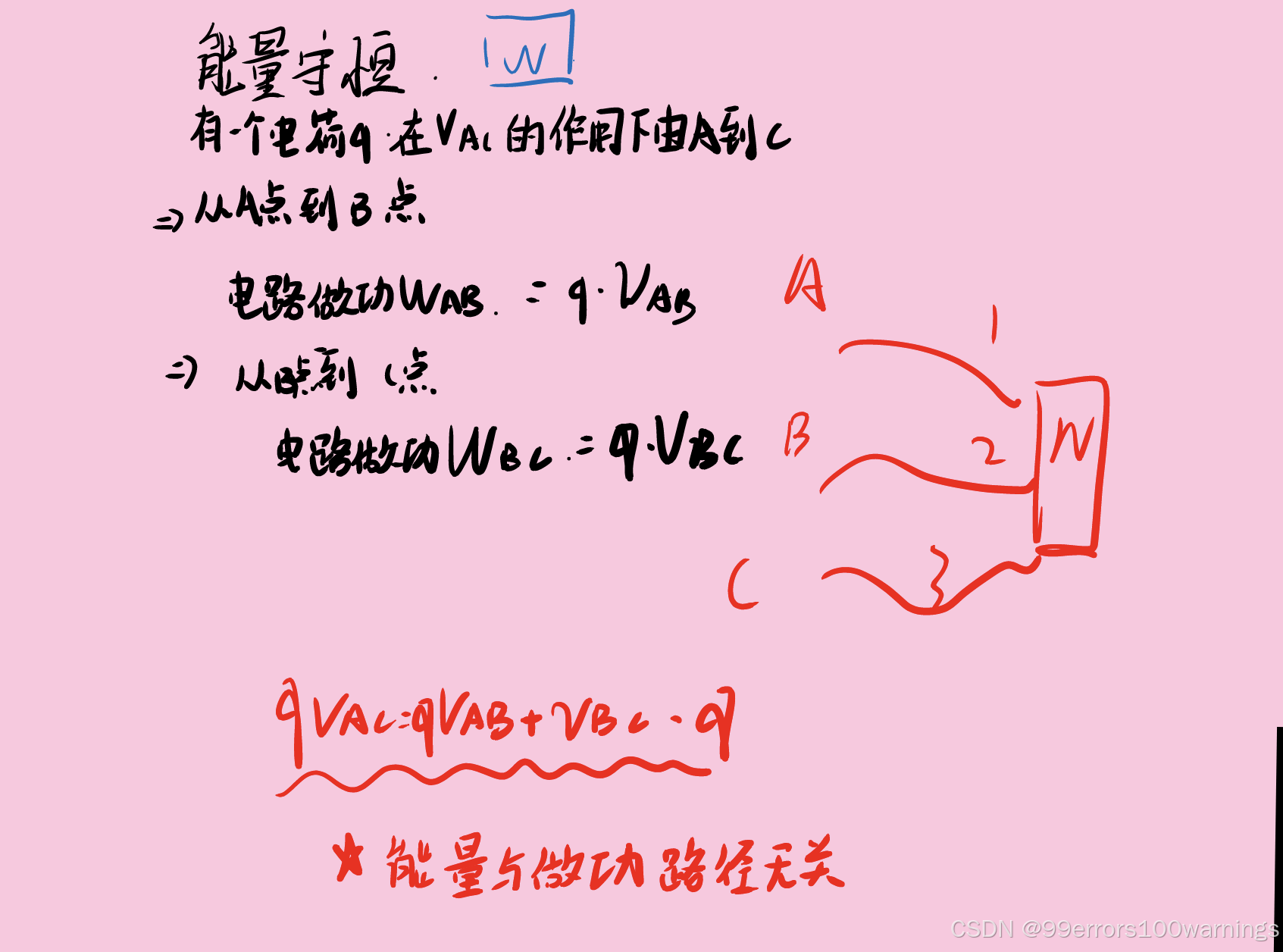

2.电流的描述、电荷能量守恒

某种能量形式->电动势->电场（电能）->电压->其他能量形式

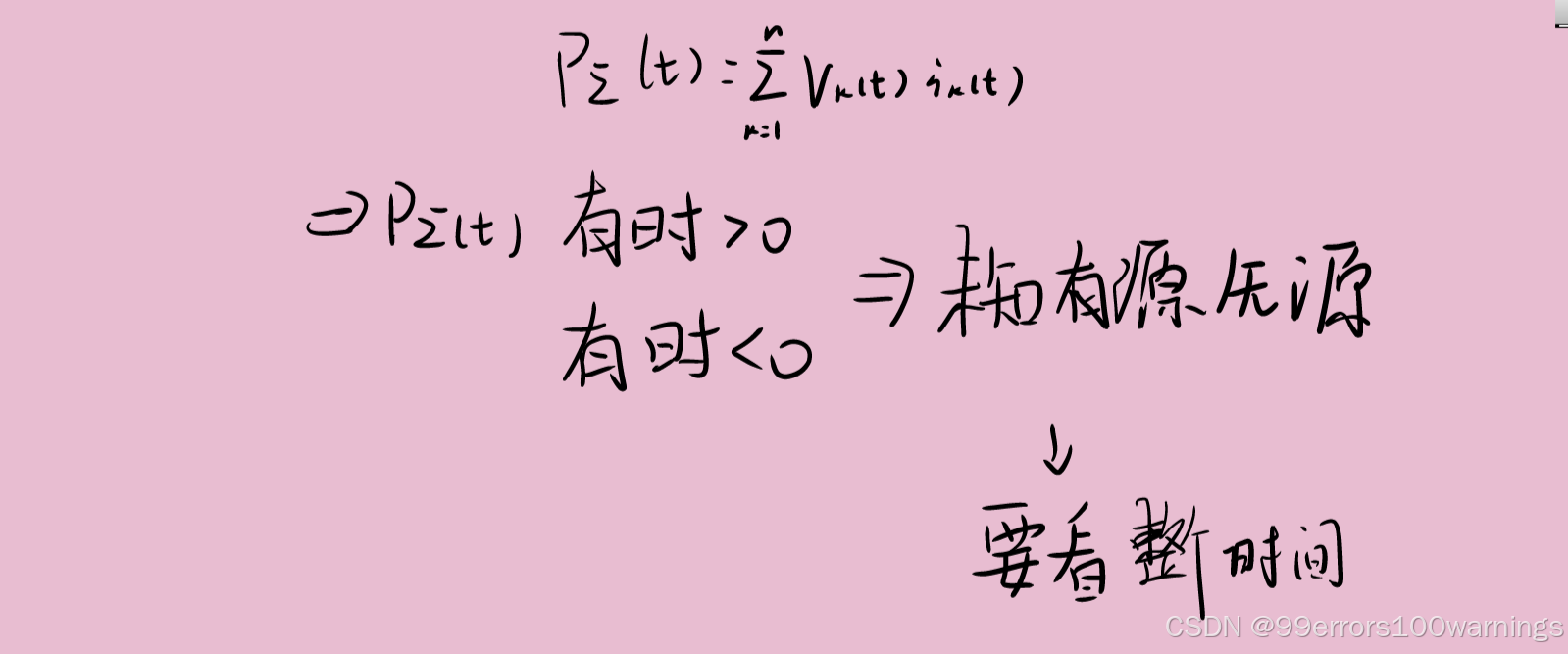

3.有源无源网络，功率

最基本的抽象元件：

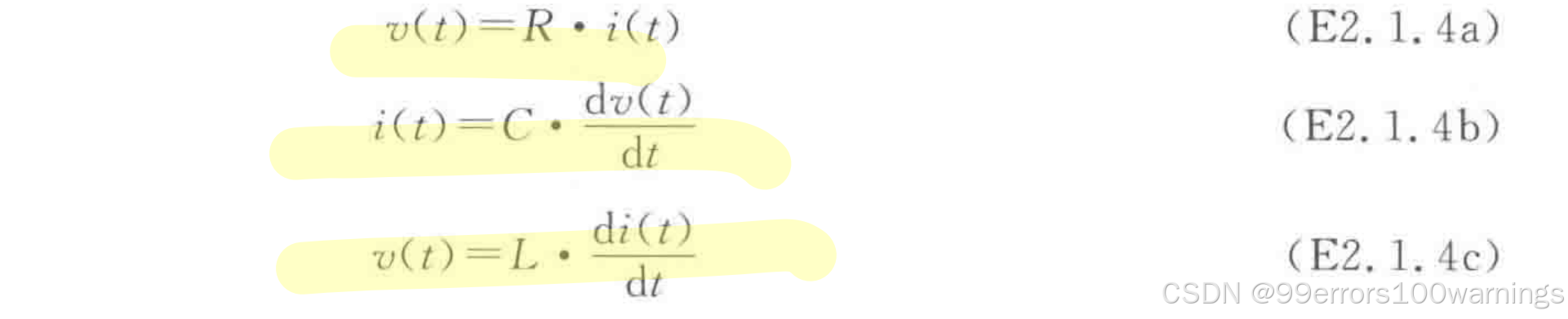

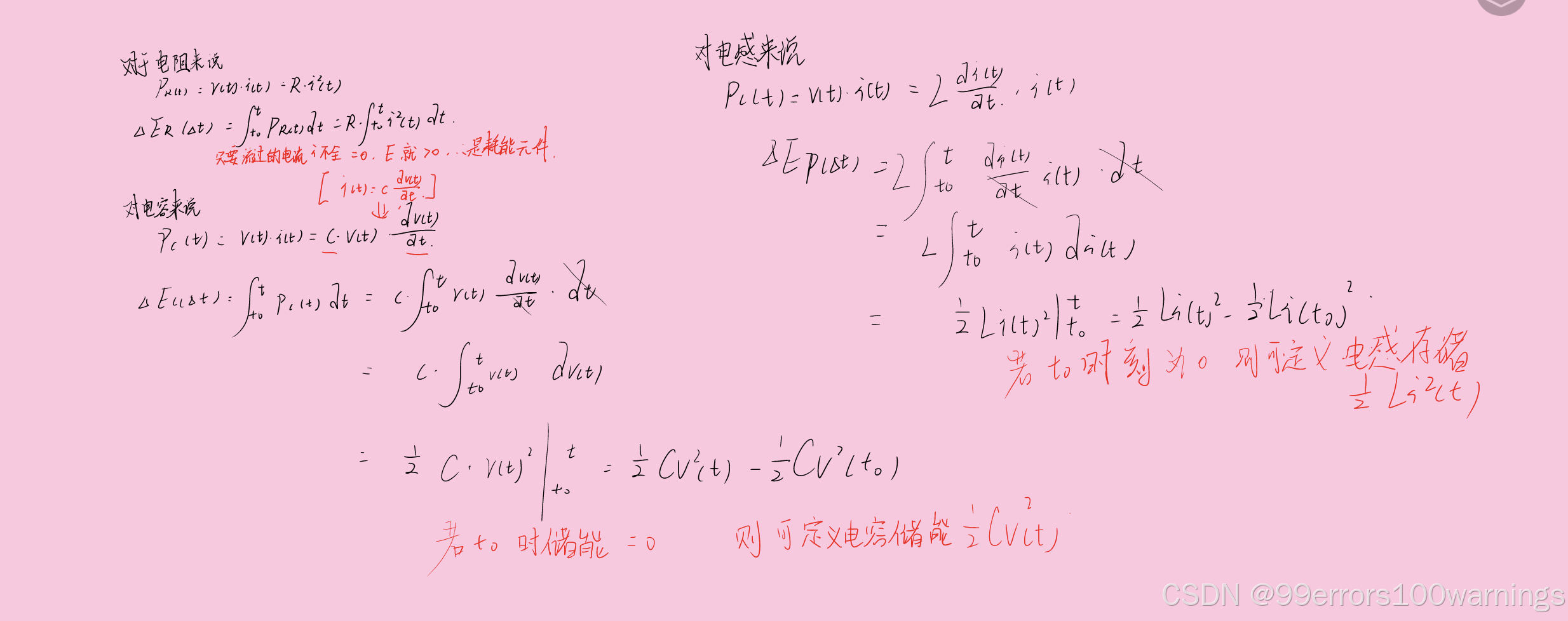

储能：

端口定义：这里说的是一个端口

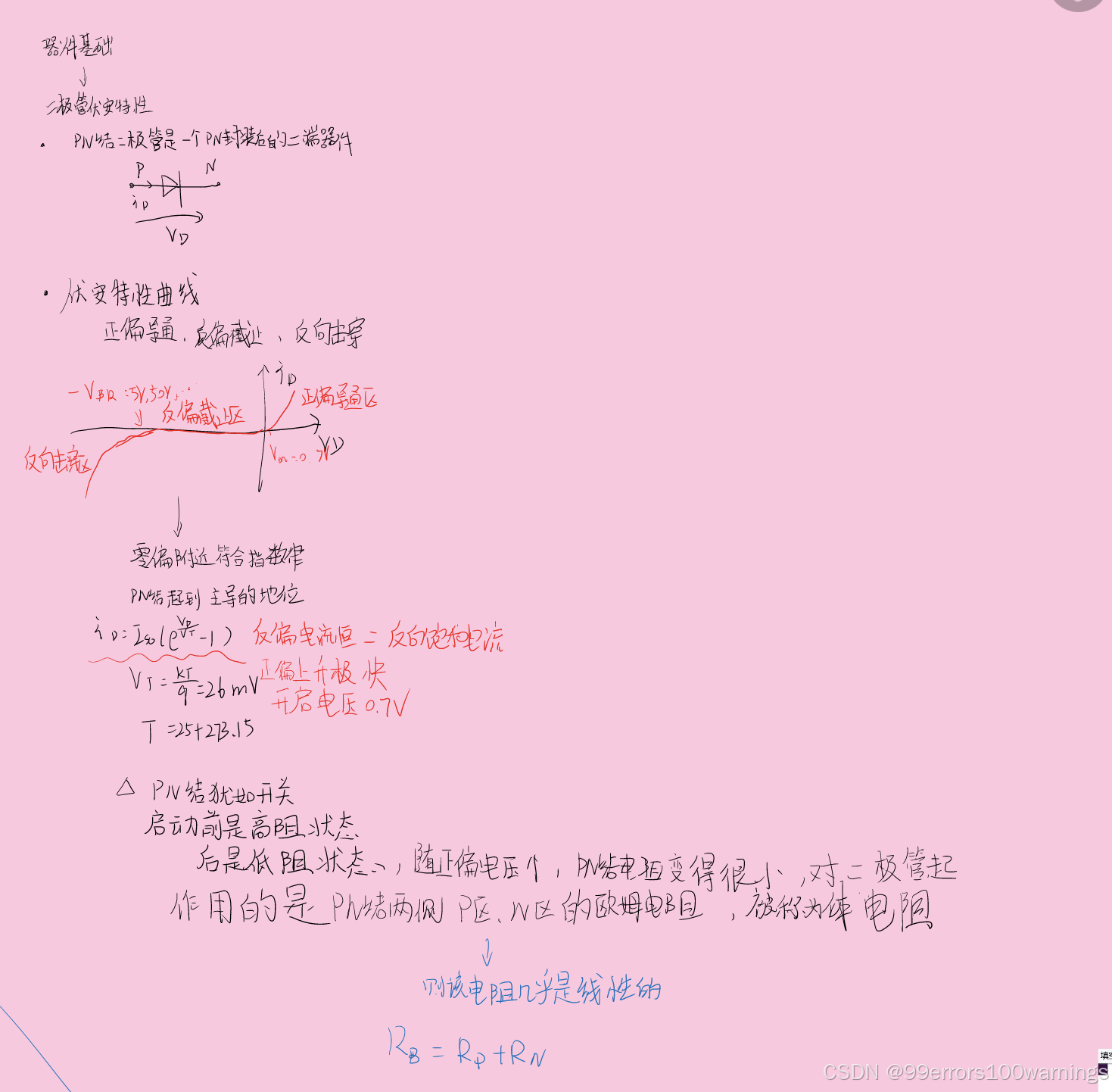

4.器件基础：二极管

3.电路定理

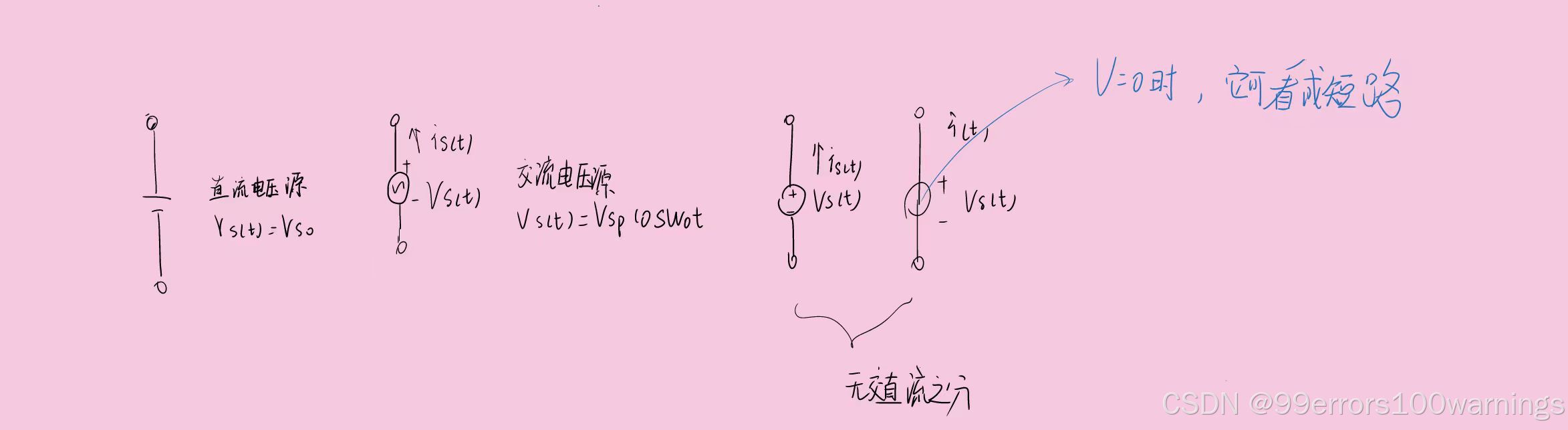

1.几种电压源电流源表现形式

2.线性内阻电源：

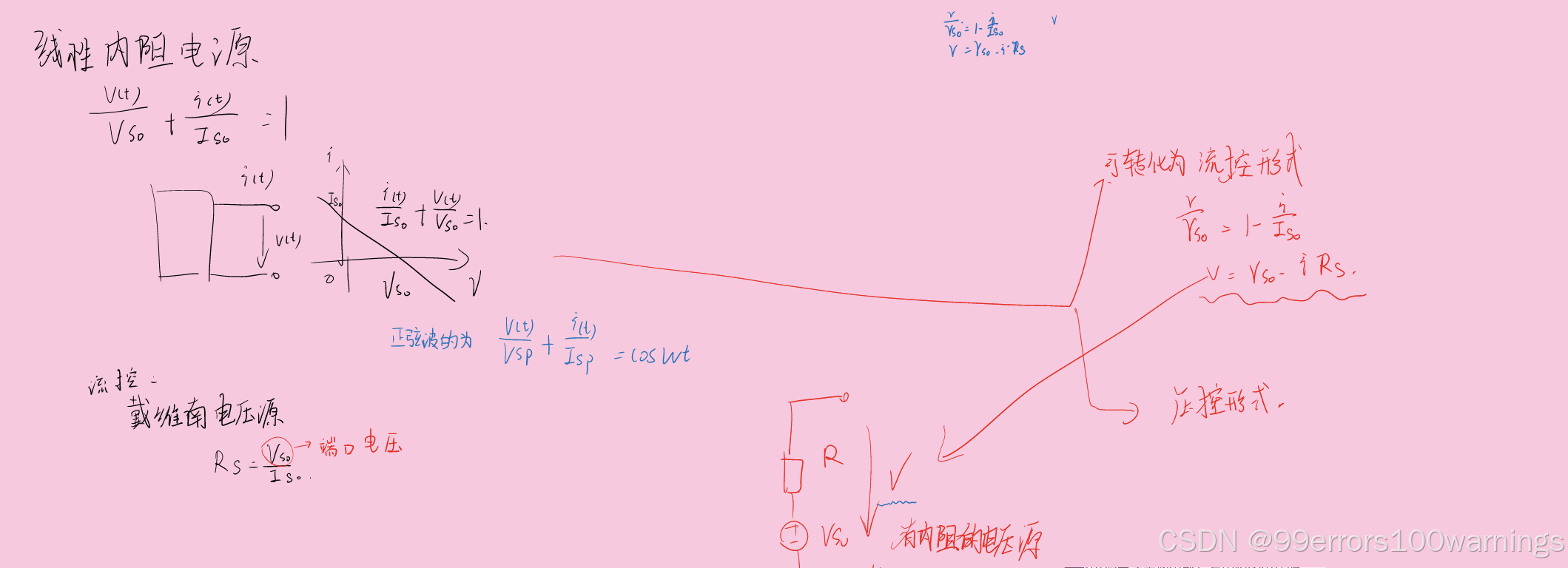

理想电压源电流源是没有内阻的但一般情况下都想有内阻的，且一般都不是直线，但实际的分析中我们可以把曲线抽象成直线，这样可以简化分析过程（直线伏安特性）

上面有流控形式即带内阻电压源表现形式图（与电阻串联，戴维南电压源）

分析方法：把i-v图像特性曲线化为数学语言成为约束方程，画出等效电路

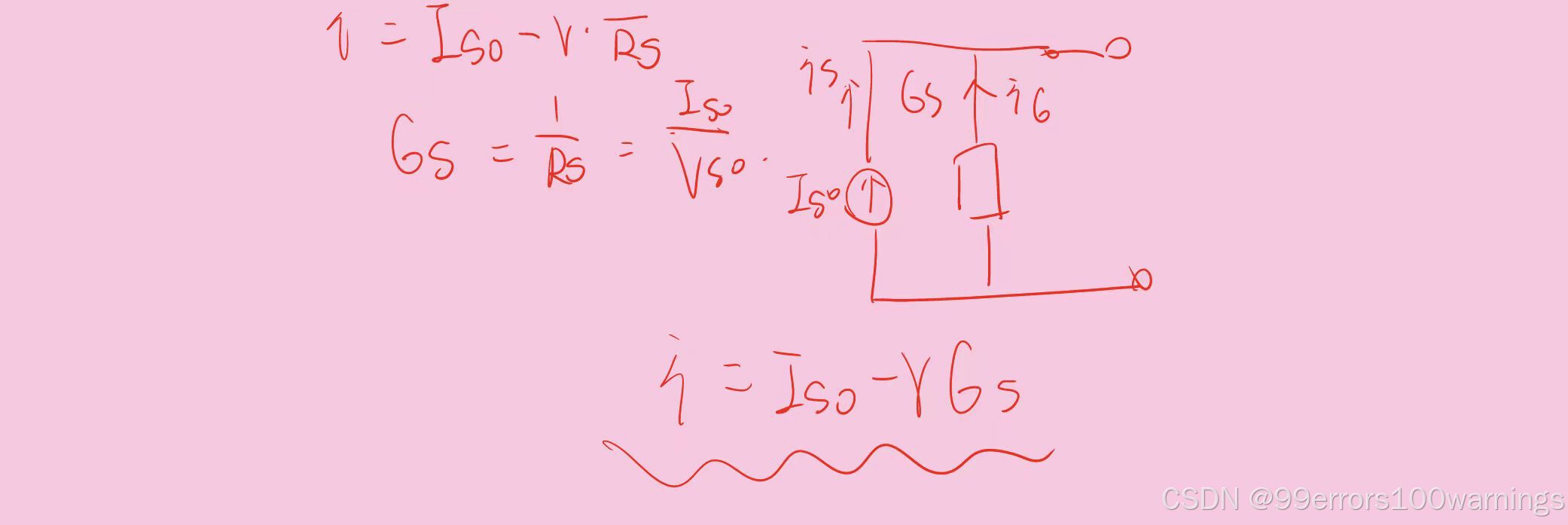

同理，我们可以从上面线性内阻电源公式推出压控形式即带内阻的电流源（与电阻并联，诺顿电压源）

3.源负载功率分析

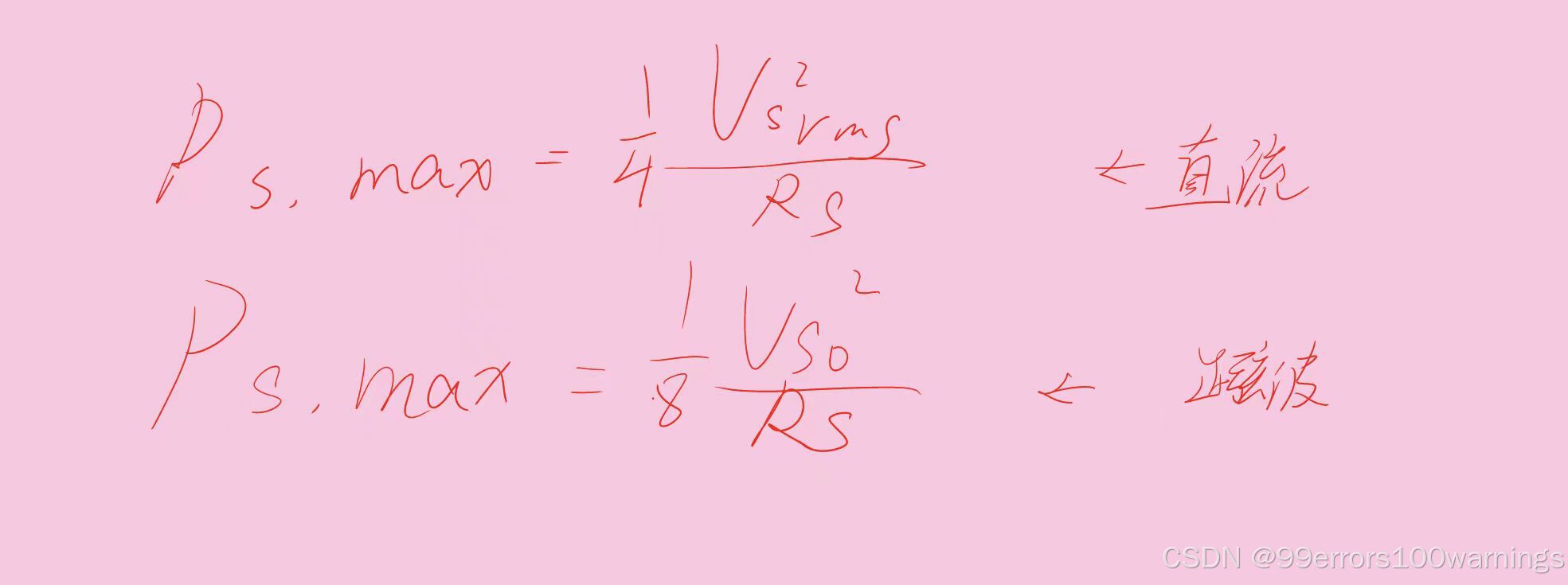

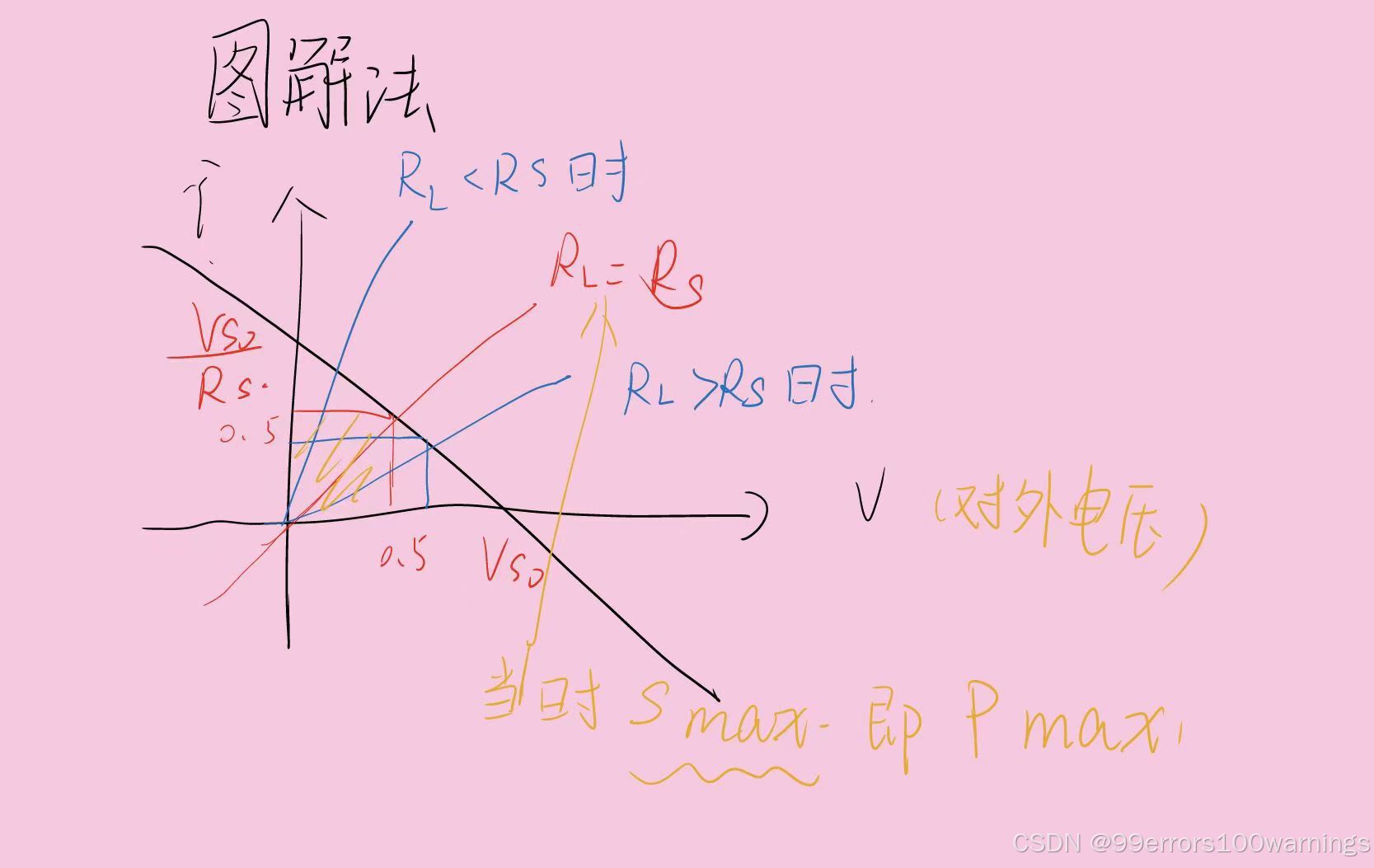

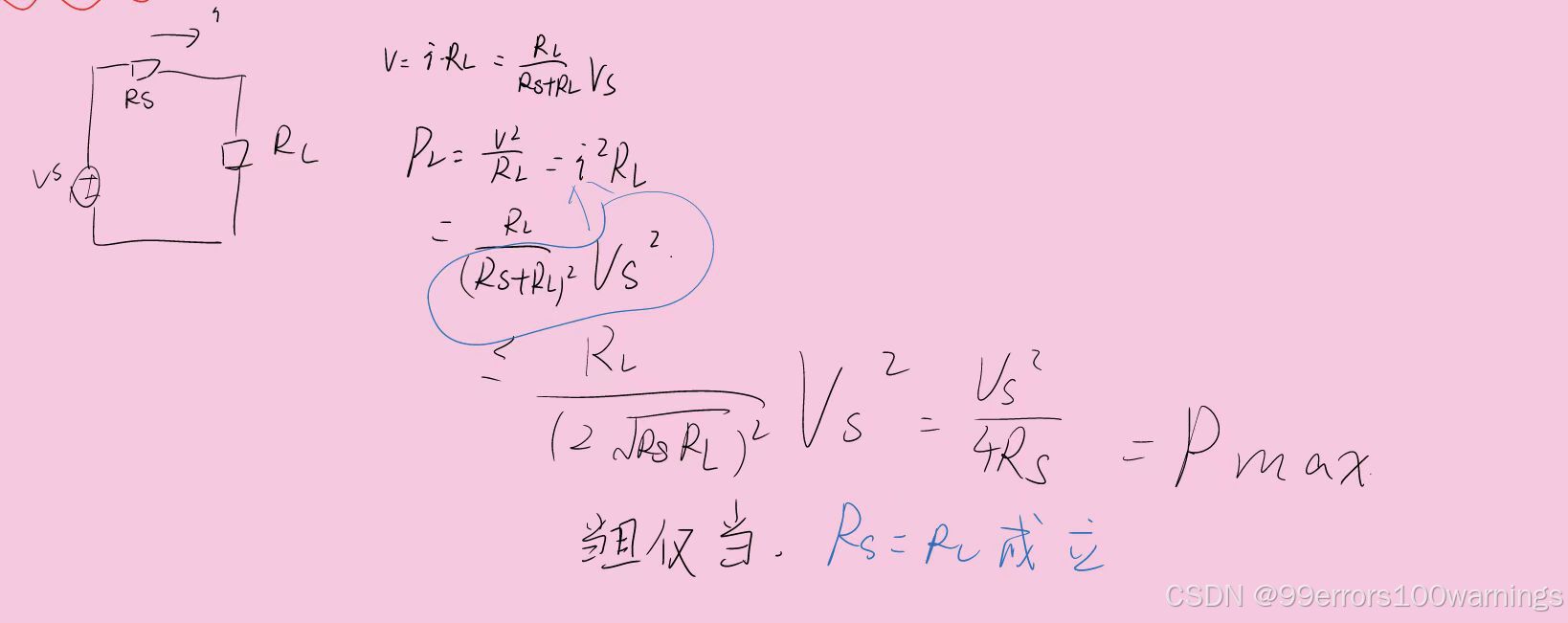

1.最大功率条件推导:

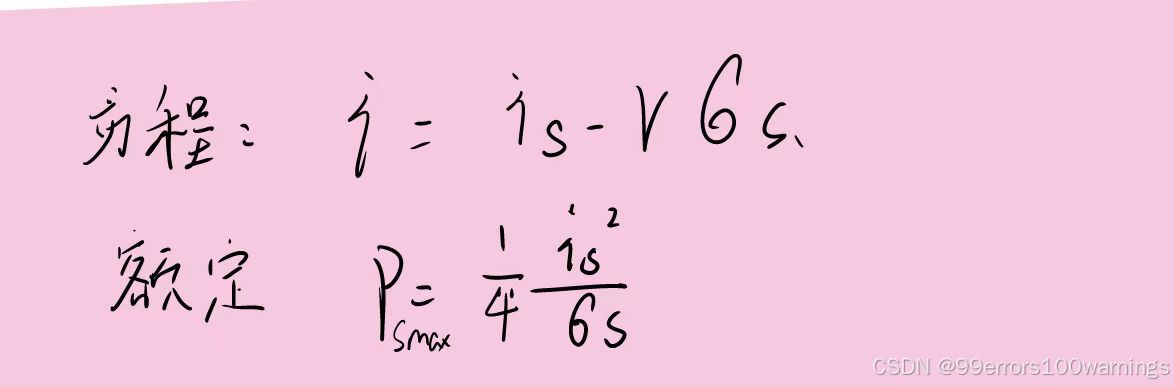

2.戴维南电压源和诺顿电流源的端口转化：v->i   R->G 可推出诺顿电流源的端口额定功率

3.由此可推出对偶定理

串联RLC对应并联GCL

串联总电阻等于串联总电阻之和

并联总电导等于并联总电导之和

4.单端口网络等效   加压求流，加流求压

1.不含源的端口等效：

示例：

上面有加压、加流、量纲验证方法、极端情况验证方法

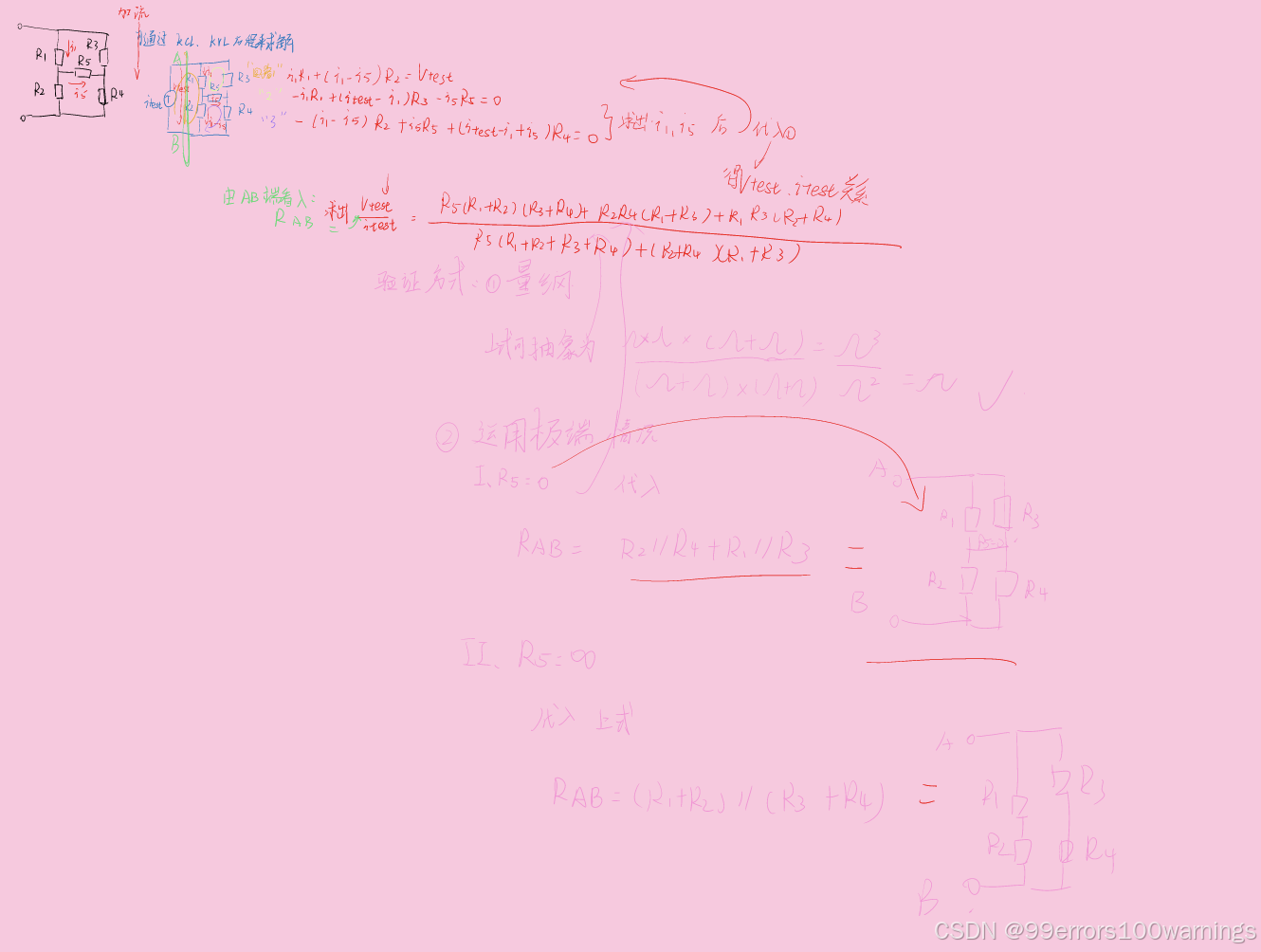

下面是惠斯通电桥推导过程

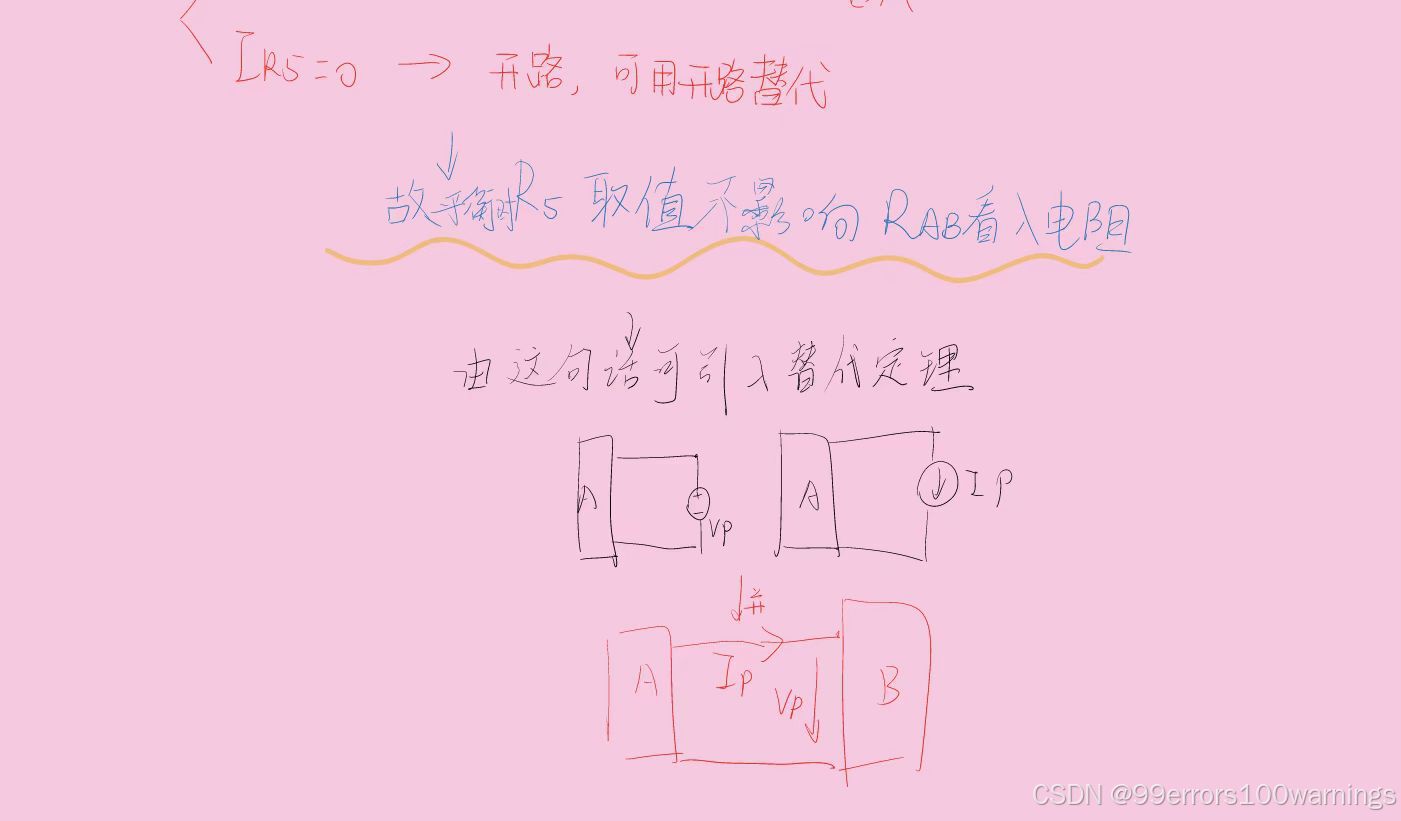

2.推出替代定理

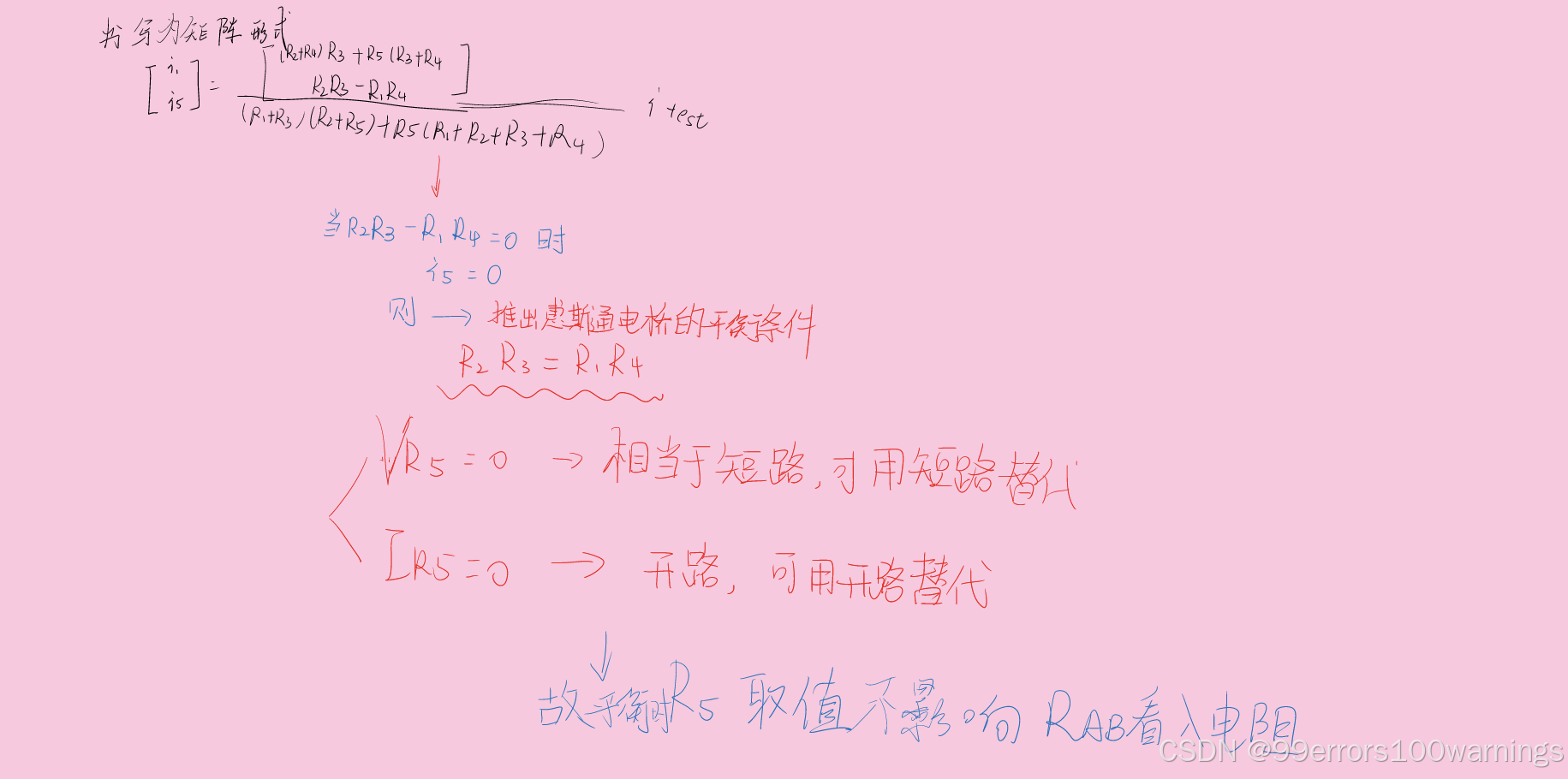

3.含源的端口等效

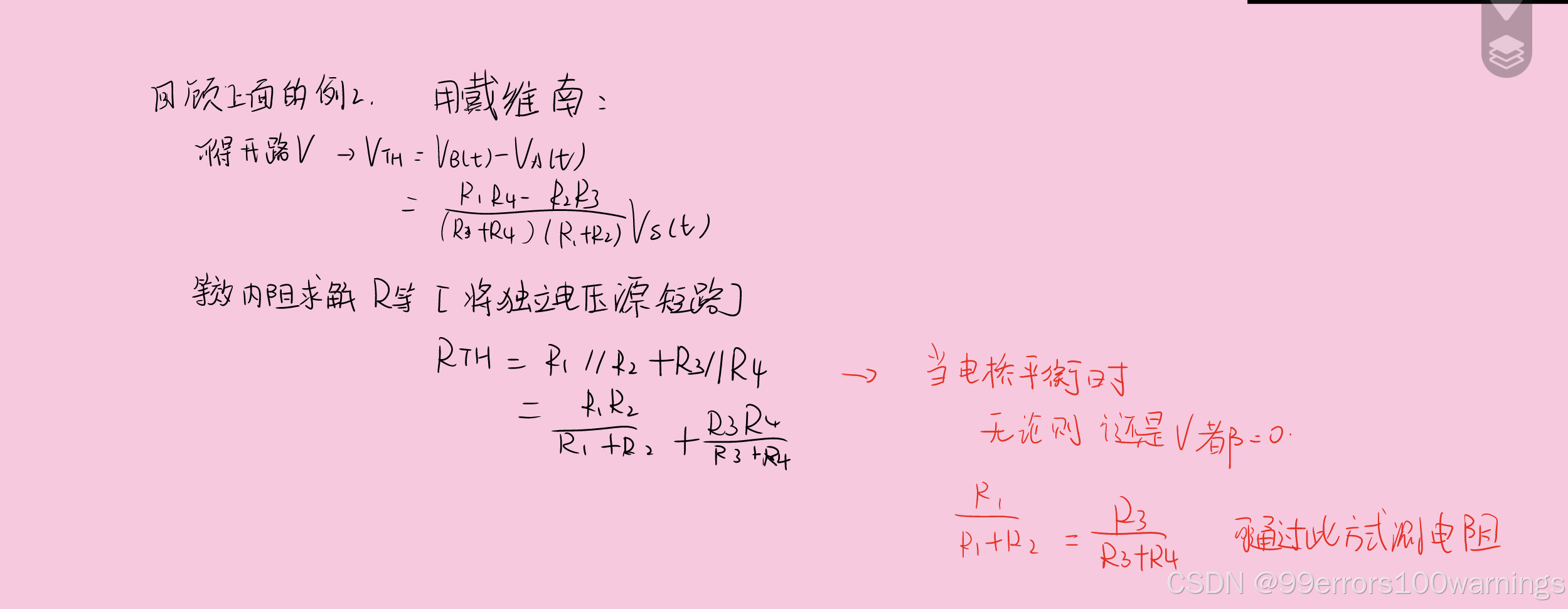

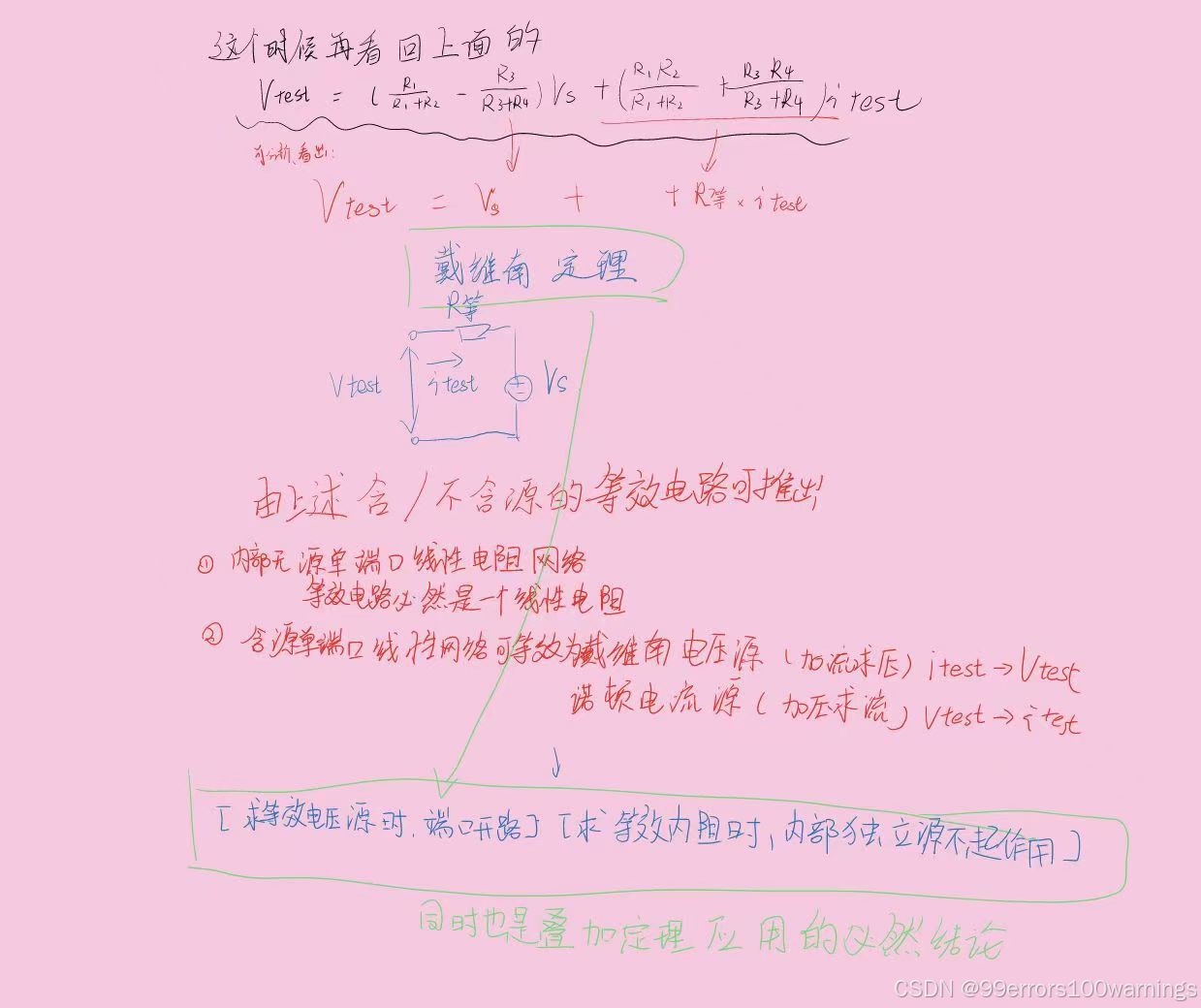

4.推出戴维南定理

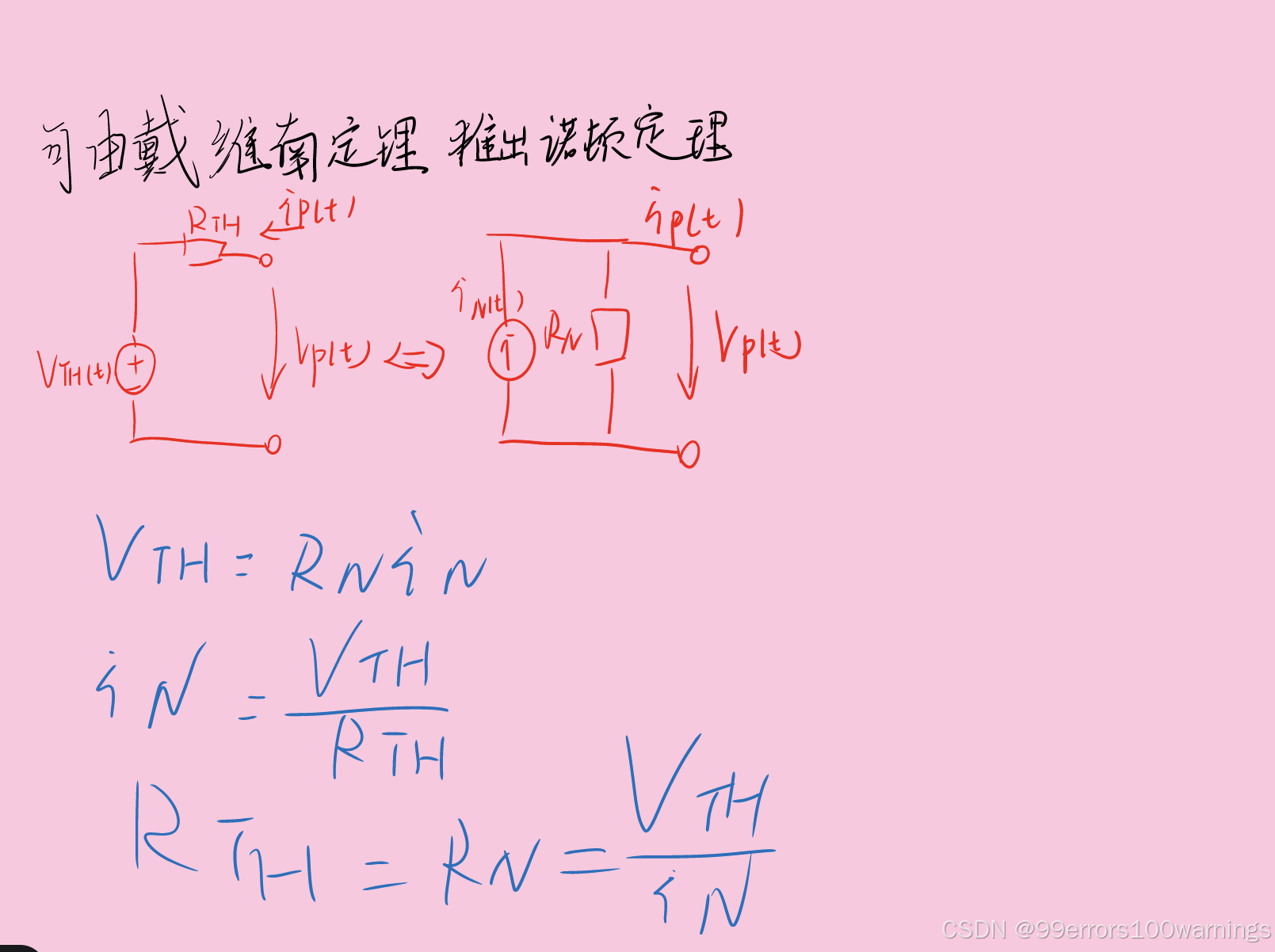

5.由戴维南定理类比推出诺顿定理

6.回顾，更新解题方式

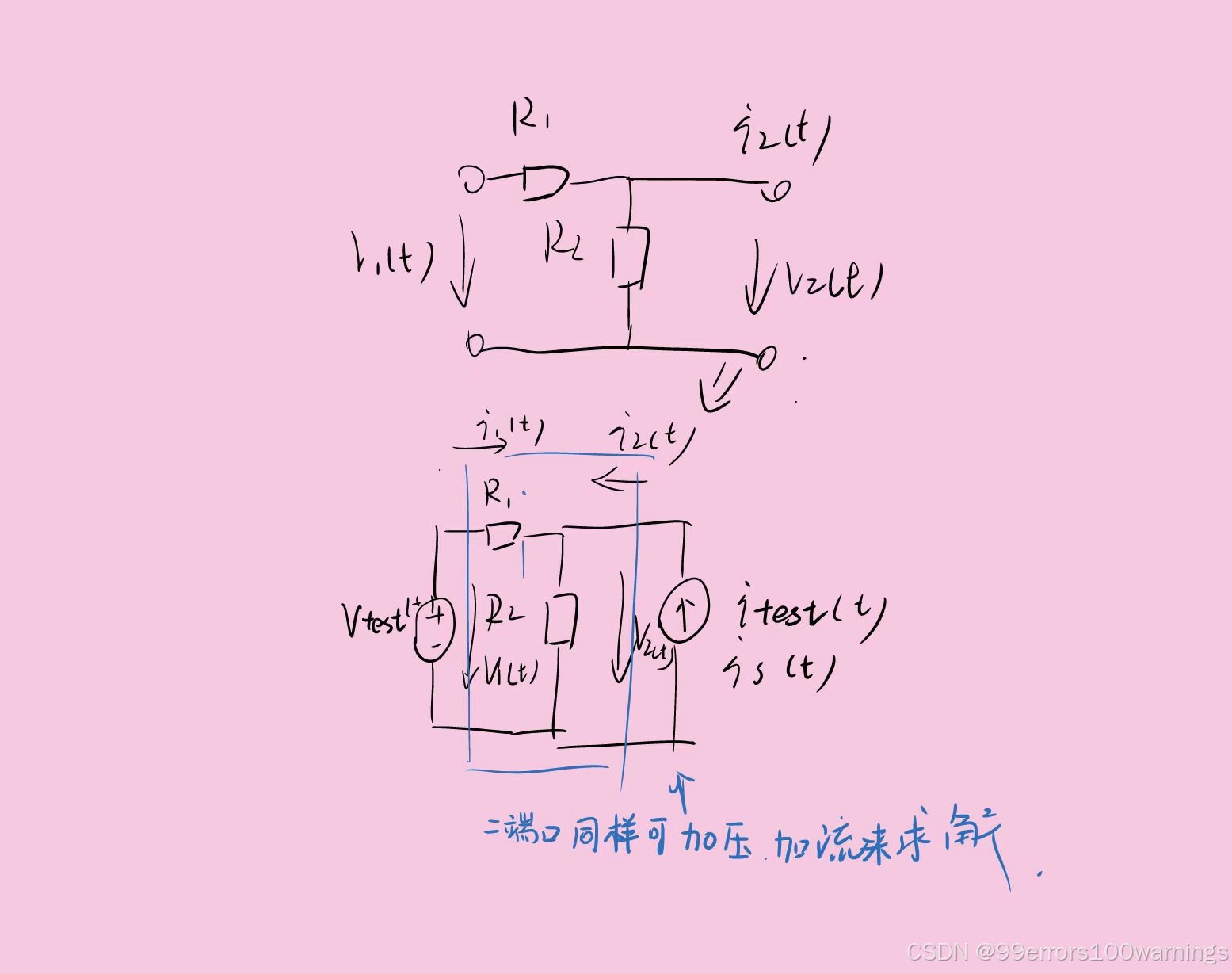

5.二端口网络等效

1.例子

1.等效示意图

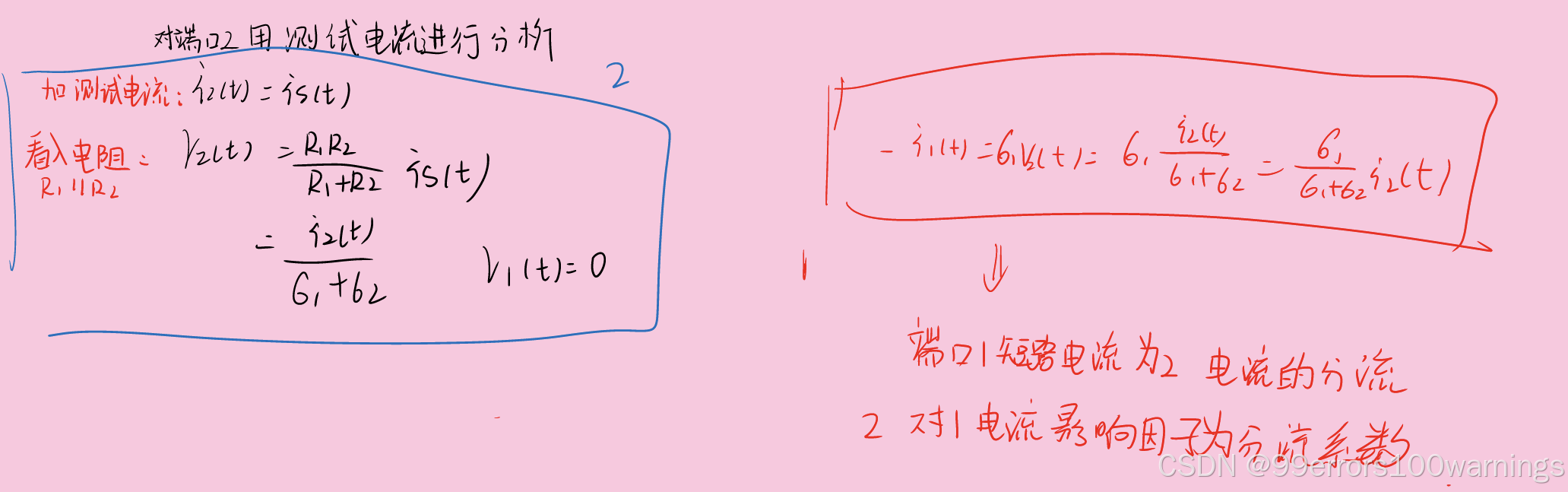

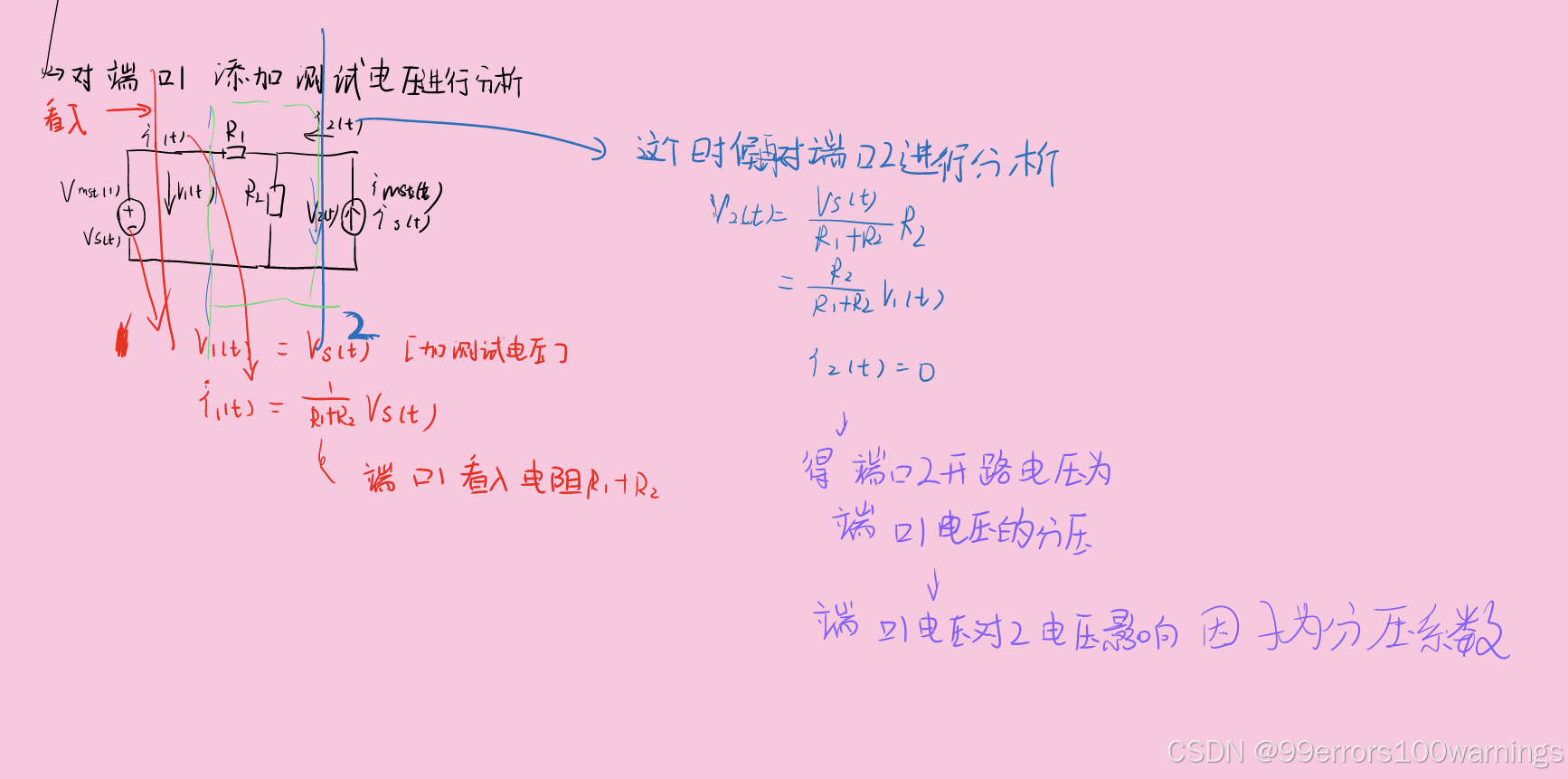

2.对端口1进行加压分析

3.对端口2进行加流分析

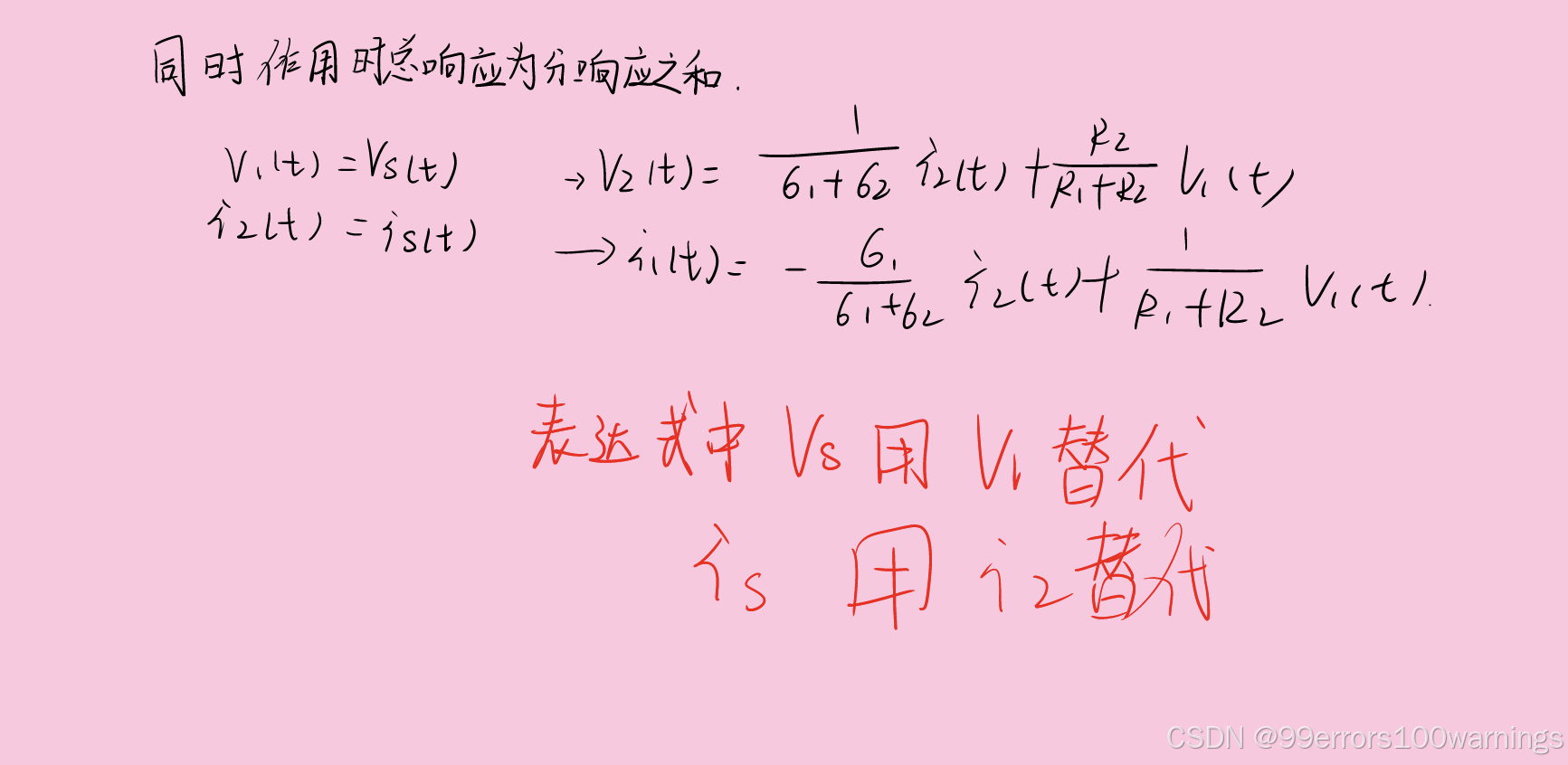

4.将两个端口合并运用叠加定理

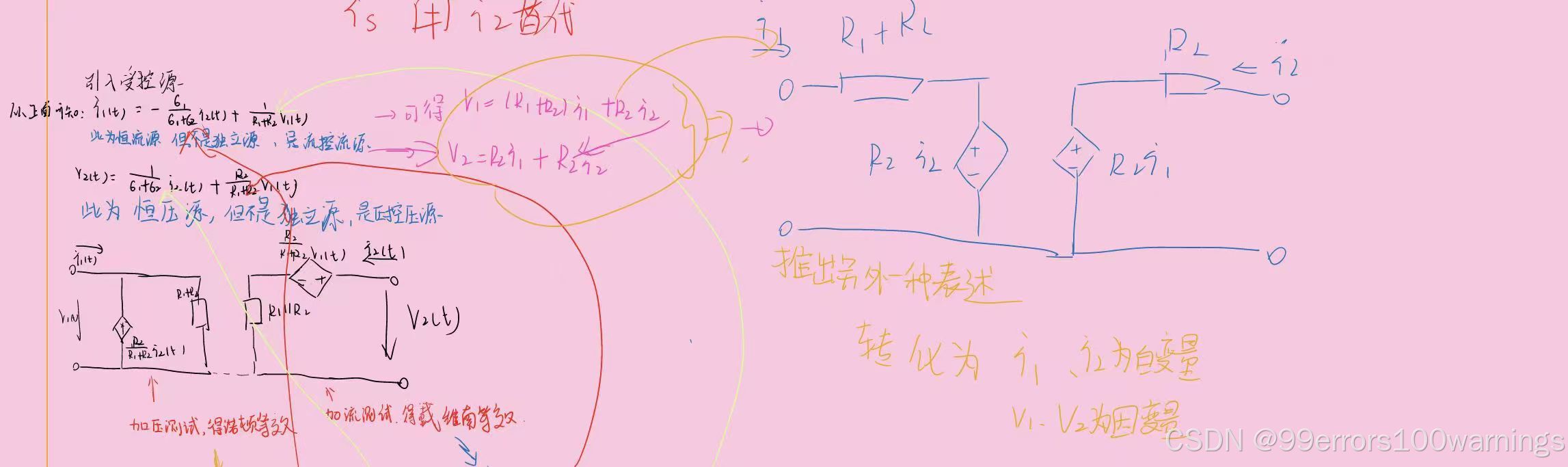

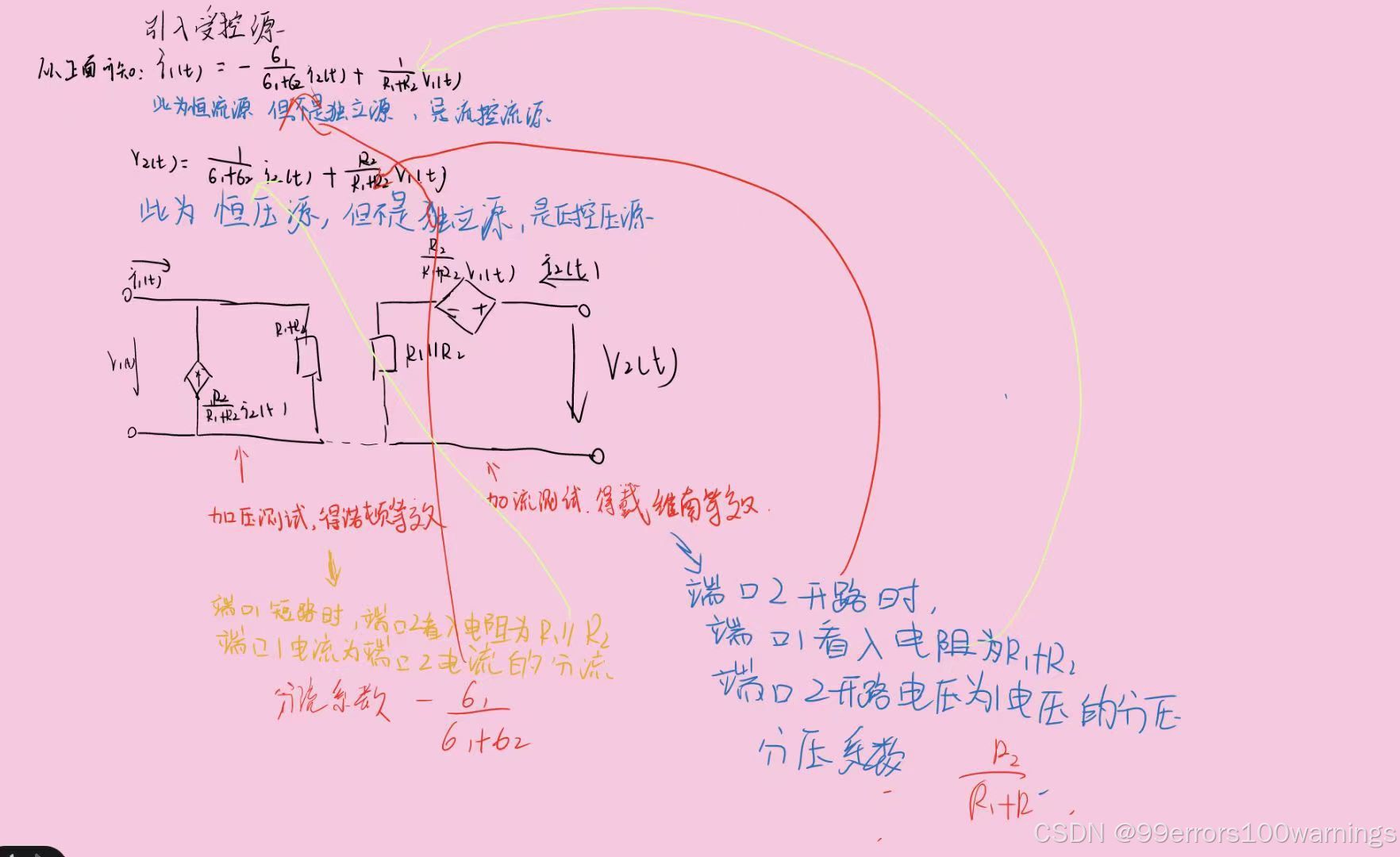

 我们可以看出这个二端口的网络之间端口1,2参量之间互相影响，为了简化网络，引入了受控源。

2.受控源

1.引入受控源的概念

受控源实际上是端口之间作用关系的抽象描述

2.对每个量进行分析：

3.转换表述形式：（更简便）

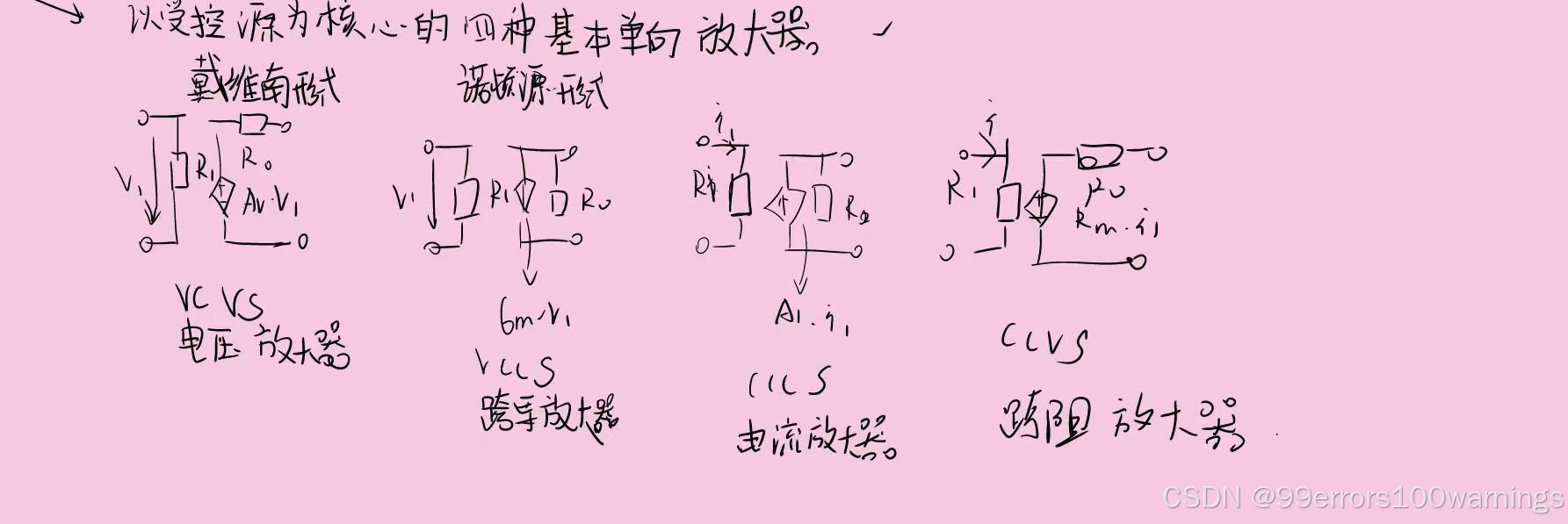

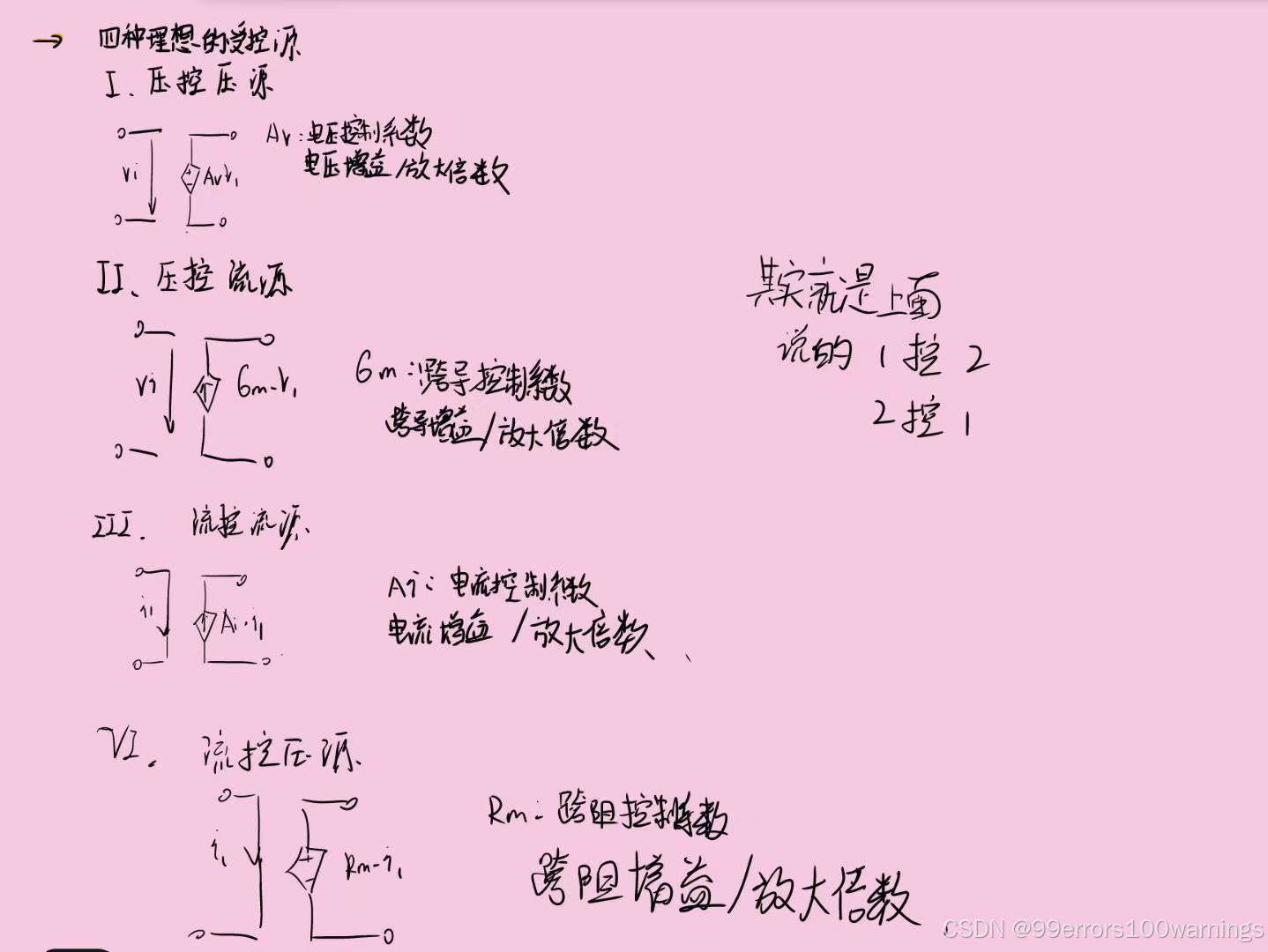

4.多种受控源

5.基本单向放大器

4.完备方程列写方法

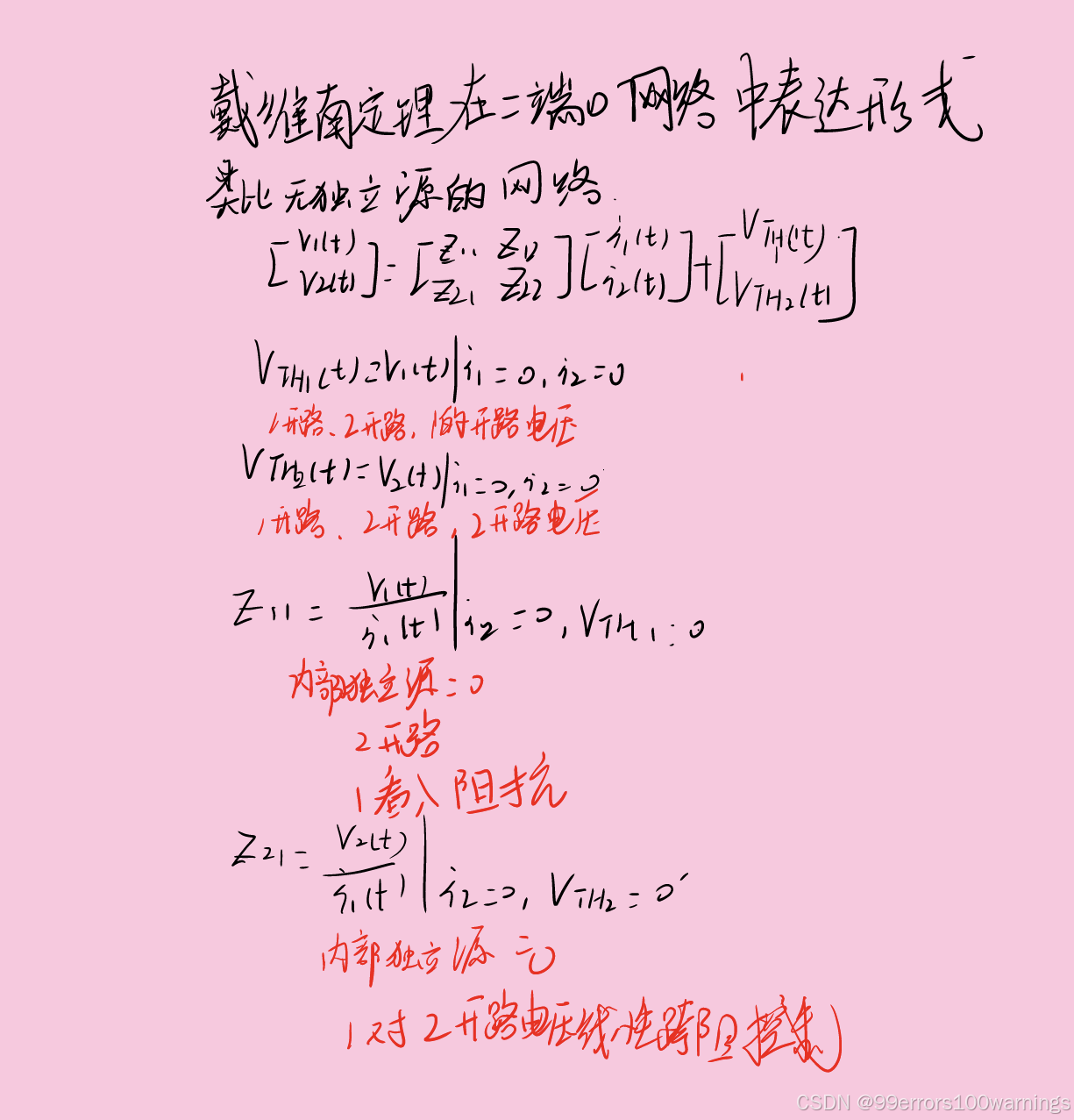

1.二端口的戴维南定理和诺顿定理

1.无独立源

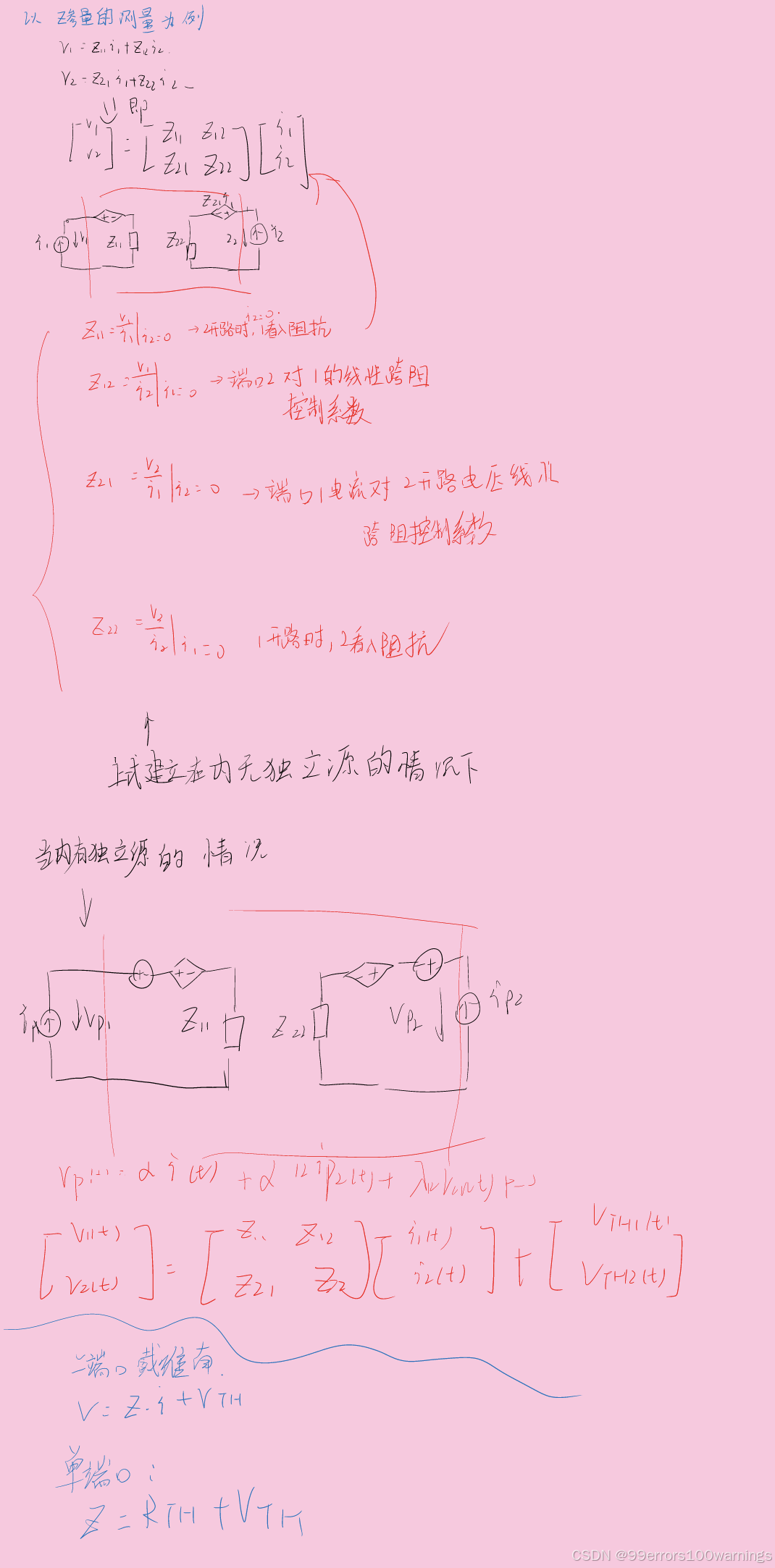

2.有独立源

3.根据对偶定理推诺顿定理

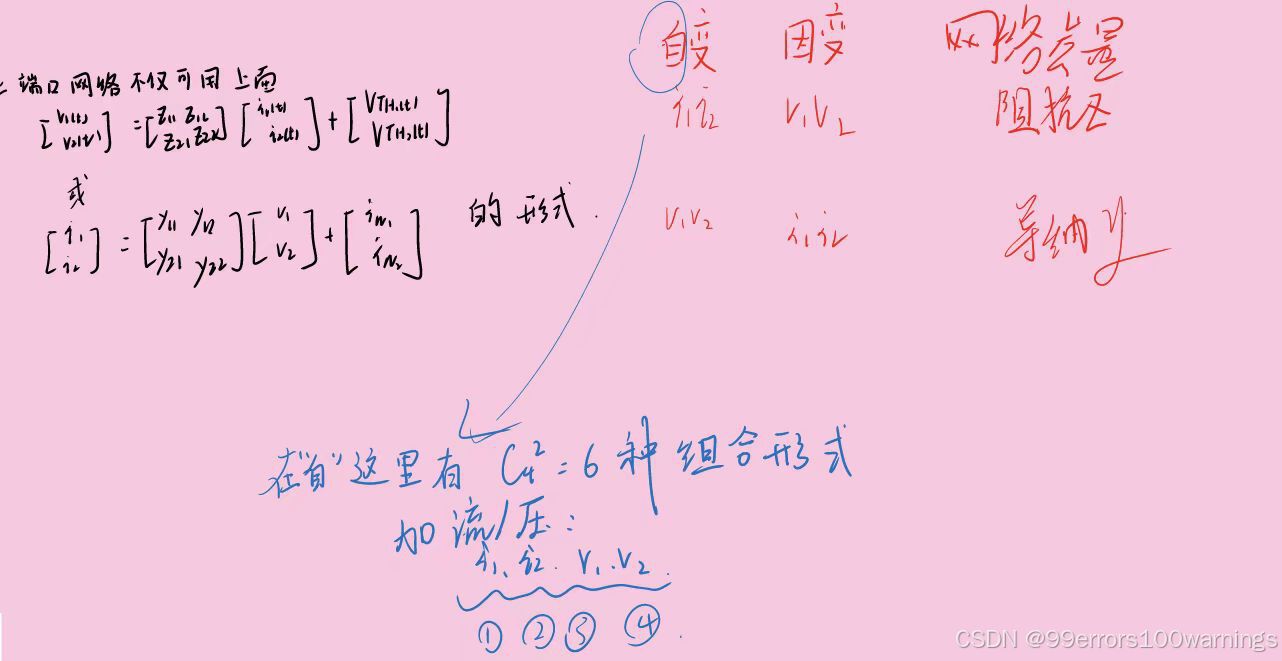

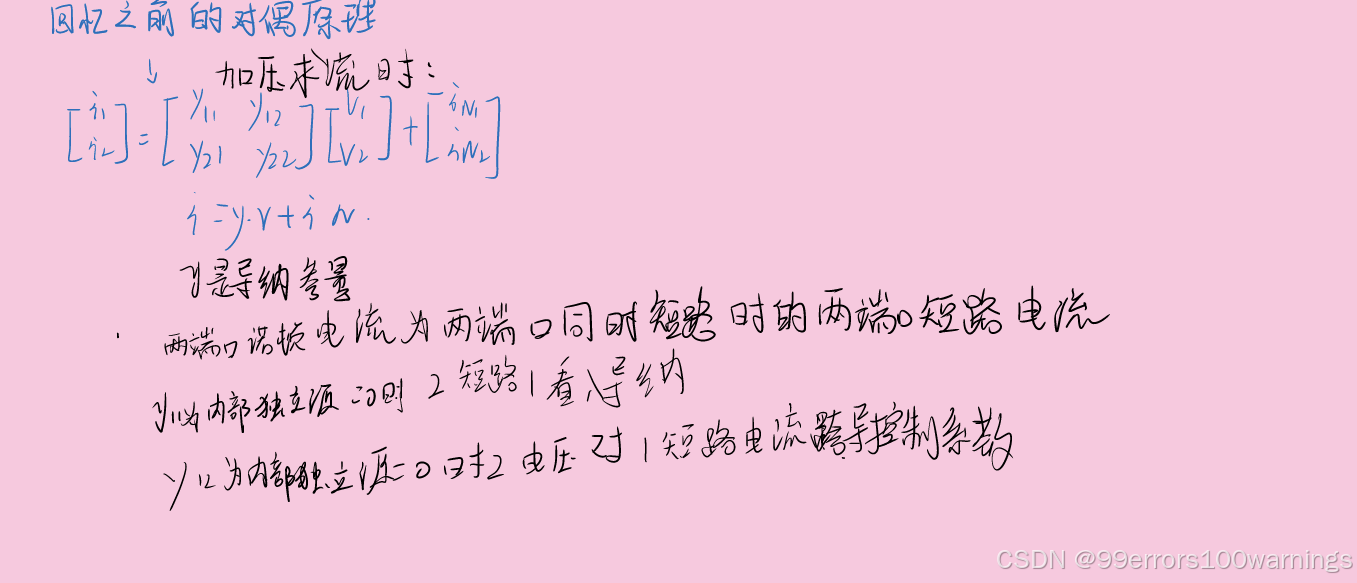

4.由此推出二端口网络的多种表达形式：

、

教材：《电子电路系统基础》李国林主编

暂定更新目录：

8.27更新网络参量 二极管

8.28-29晶体管 MOSFET

8.30  BJT

8.31反相电路 数字门

9.1小信号放大 大信号放大
