机顶盒相关基础知识

大家好，欢迎来到IT知识分享网。

一、 定义：

机顶盒的全称叫做“数字电视机顶盒”，英文缩写“STB”(Set-Top Box)，顾名思义，它就是放在电视机上面的一个盒子。

它是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和声音信号，便于模拟电视机的接收，通过电视机和音响设备给观众提供高质量的电视节目。

目前的电视机只支持模拟信号的输入显示，有了它，用家里的模拟电视机就可以享受数字生活了，目前的数字电视机顶盒已成为一种嵌入式计算设备，具有完善的实时操作系统，提供强大的CPU计算能力，用来协调控制机顶盒各部分硬件设施，并提供易操作的图形用户界面，如增强型电视的电子节目指南，给用户提供图文并茂的节目介绍和背景资料。同时，机顶盒具有“简单计算机”能力，内部软件功能和对网络稍加进行双向改造，很容易实现如因特网浏览、视频点播、家庭电子商务、电话通信等多种服务。

什么是数字电视？

“数字电视”的含义并不是指我们一般人家中的电视机，而是指电视信号的处理、传输、发射和接收过程中使用数字信号的电视系统或电视设备。其具体传输过程是：由电视台送出的图像及声音信号，经数字压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。因为全过程均采用数字技术处理，因此，信号损失小，接收效果好。

二、 品牌与价格

对于目前市面上的盒子,知名度,口碑比较好的有这么几个品牌:泰捷WEBOX, 小米盒子, 天猫魔盒, 华为秘盒, 超清盒子, 芒果嗨, 乐视盒子, 快播小方.这几个盒子在保证基本功能的同时,在一定层度上拥有自己鲜明的特色.比如泰捷WEBOX主打视频发烧,在网络视频播放体验上有明显的优势;天猫魔盒植入了整套购物系统,可以在客厅进行网购,便利生活。打游戏选小米盒子，手机的发烧配件，拥有强悍的游戏功能。

互联网企业的盒子性价比更高.泰捷WEBOX,天猫魔盒,小米盒子都做到了300元以内.

三、功能：

机顶盒的基本功能是接收数字电视节目和广播节目，同时具有所有广播和交互式多媒体应用功能，如：

四、机顶盒的分类：

1、根据传输媒介的不同，数字电视机顶盒分为：

2、根据图像清晰度的不同，机顶盒分为：

3、根据是否双向互动，机顶盒又可分为：

(2)双向互动机顶盒。

五、机顶盒的硬件结构

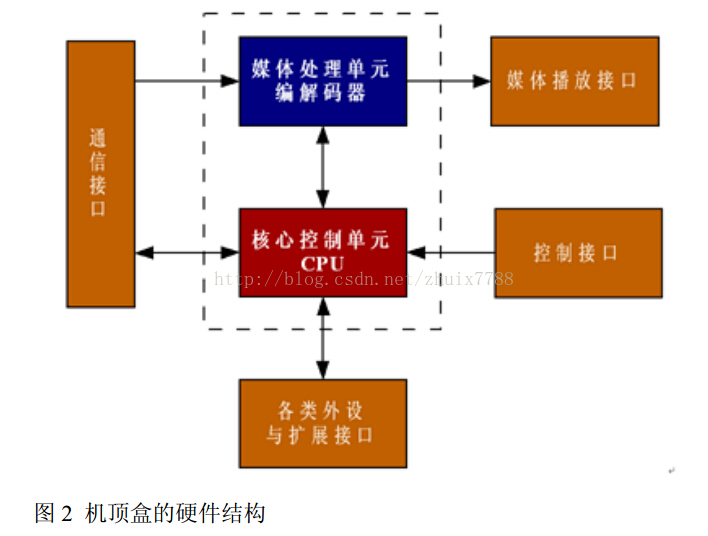

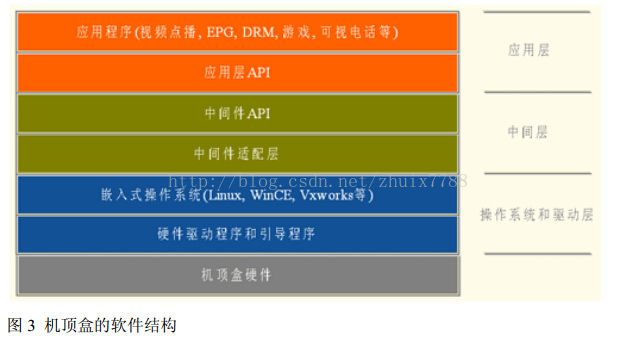

机顶盒由软件和硬件两大部分组成。机顶盒的硬件结构由核心控制单元、媒体处理单元以及各类接口组成

核心控制单元一般采用嵌入式系统处理器芯片，可以运行实时操作系统。

媒体处理单元一般根据机顶盒成本选用ASIC专用解码芯片或数字信号处理器(DSP)，也有采用软件解码实现的。

数字电视机顶盒的通信接口一般是传输流(TS)接口，其前端是RF调谐器和解调器。

IPTV机顶盒的网络通信接口根据网络接入方式的不同可配置成高速以太网接口、ADSL接口或无线局域网接口等。

媒体播放接口基本配置有复合音视频端子和S端子，较高配置可有YPbPr、YCbCr和数字音频输出接口。

控制接口是指用户操作控制机顶盒的接口，一般以红外遥控器为主。除以上基本业务应用所必需的接口外，可根据业务需要配置USB接口、串行接口、智能卡接口等其他扩展接口。

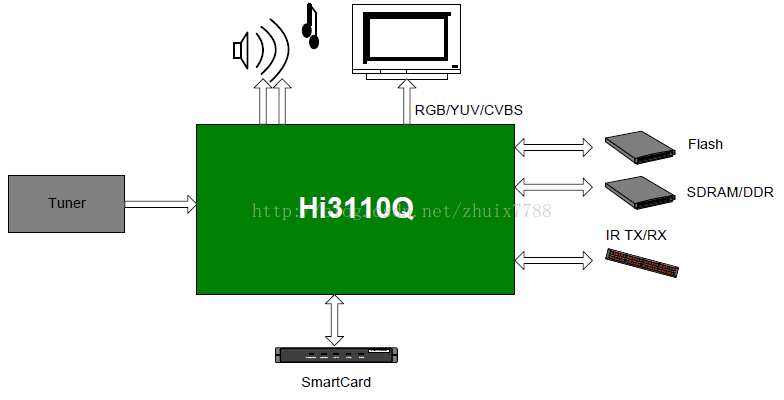

主板

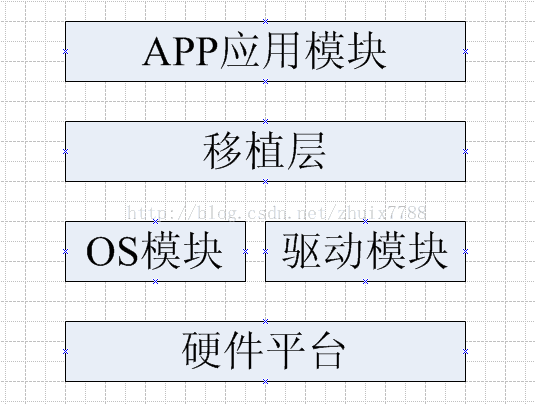

主板上的主要器件及作用：

  主要负责进程调度、中断管理、内存分配、进程间通信、异常处理、时钟提取等。

  提供外围硬件设备的驱动，包括I2C总线、异步串行通信接口、并行通信口、非易失性闪存、遥控器、TUNER、信道解码模块等。

  图形显示驱动模块、音视频解码模块、Demux解复用模块等。

  主要是定义一组数据结构用于保存节目播放时所需要的所有信息。

  人机交互的界面，实现菜单、数字电视的各种应用功能（EPG、NVOD等）。

  加密节目的解密与解扰。

  实现数据广播功能。

  实现股票功能。

七、 机顶盒的工作原理

八、示意图：

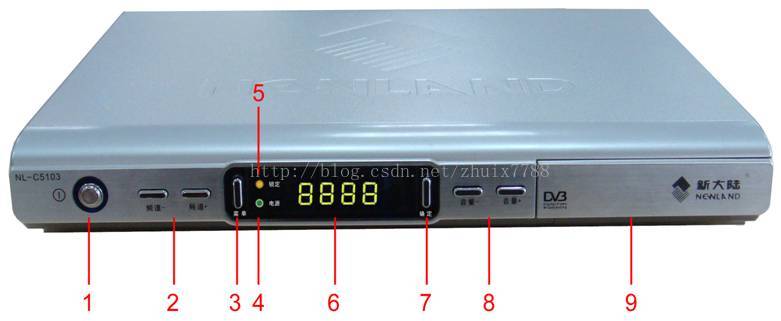

标清互动型机顶盒前面板示意

1. 电源开关

2. 频道+/

3. 菜单键

4. 电源指示灯

5. 锁定指示灯

6. LED显示

7. 确定键

8. 音量+/-

9. 智能卡插槽

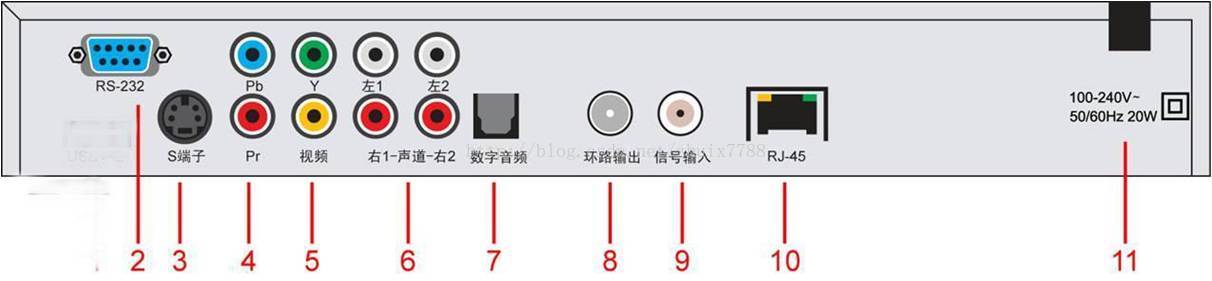

互动型机顶盒后面板示意图

2. RS-232接口

3. S端子视频输出

4. Y,Pb,Pr视频输出

5. 复合视频输出

6. 左右声道音频输出(两组)

7. 数字音频接口

8. 环路输出接口

9. 信号输入接口

10. RJ-45网线接口

11.
电源线

互动型机顶盒功能（394元）

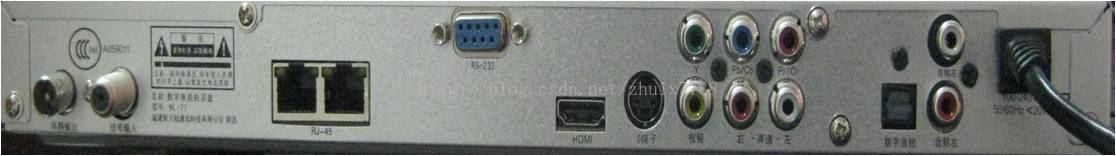

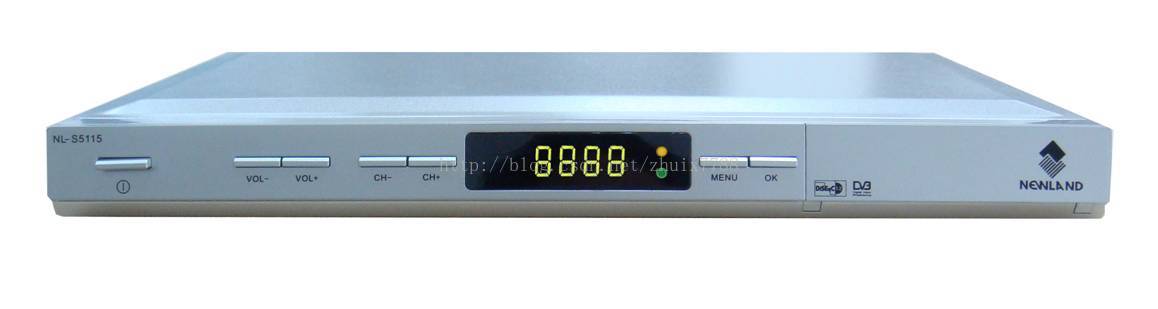

高清互动型机顶盒示意图

互动高清机顶盒功能（998元）

基本型机顶盒功能 （294元）

简易型机顶盒功能（194元）

九、机顶盒的常见故障及解决办法
