　　Codec指的是数字通信中具有编码、译码功能的器件，能有效减少数字存储占用的空间，在计算机系统中，使用硬件完成CODEC可以节省CPU的资源，提高系统的运行效率；主要作用是对视频信号进行压缩和解压缩。

　　Codec芯主要负责数字->模拟信号转换（DAC）和模拟->数字信号的转换（ADC）；不管是音频加速器，还是I/O控制器，输入输出都是纯数字信号，要使用声卡上的Line Out插孔输出信号的话，信号就必须经过声卡上的CODEC的转换处理。可以说，声卡模拟输入输出的品质和CODEC的转换品质有着重大的关系，音频加速器或I/O控制器决定了声卡内部数字信号的质量，而CODEC则决定了模拟输入输出的好坏。

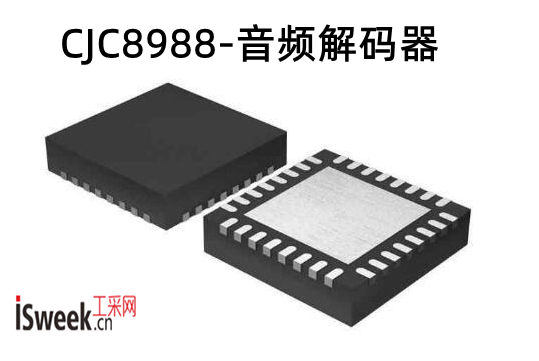

　　由工采网代理的这款CJC8988芯片是一颗超低功耗的双路ADC和DAC的音频编码器，有2个耳机放大器或立体声输入输出接口的 AD/DA转换器。专门为低功耗、便携式设备设计开发的；具备静音功能和可编程音量调节。

　　音频数据接口有I2S、24bit/20bit/16bit、 Left Right justified,DSP多种格式；包括，音量控制、静音、去加重、电源管理、3D增强等功能。

　　先进的片上数字信号处理执行图形均衡器，三维声音增强和自动电平控制的麦克风或线路输入

　　CJC8988在电源电压降至1.8V时工作，数字核心可以在电压降至1.5V时工作以节省电力，并且所有电源的最大电压为3.3伏。芯片的不同部分也可以在软件控制下断电；提供了一个非常小和薄的4x4mmCOL包，理想的用于手持和便携式系统。

　　（一）、Codec芯片 – CJC8988（WM8988）的特性：

　　◆　DAC信噪比93 dB(“A”加权)，T高清-87dB在48 kHz，1.8V

　　◆　ADC信噪比91 dB(“A”加权)，THD-81dB在48 kHz，1.8V

　　◆　2个芯片上的耳机驱动程序

　　◆　-THD-78dB，信噪比93 dB，16Ω负载Hz，1.8V

　　◆　数字图形均衡器

　　◆　低功率

　　-7.8mW立体声播放器（1.8V电源）

　　-16.8mW记录和回放（1.8V电源）

　　◆　低电源供电电压

　　-模拟1.8V至3.3V

　　-数字机芯：1.5V到3.3V

　　-数字输入I/O：1.8V至3.3V

　　◆　256fs/384fs或USB主时钟速率：12MHz，24MHz

　　◆　音频采样率：8、11.025、16、22.05、24、32、44.1、48

　　◆　88.2,96kHz内部产生的主时钟

　　◆　4x4mmCOL包装

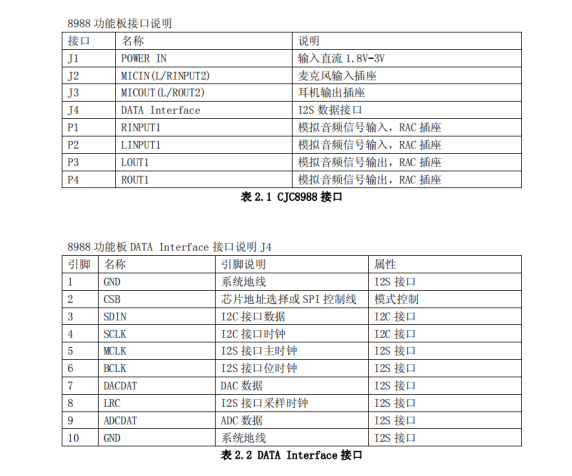

　　（二）CJC8988 接口说明：

　　Codec芯片 – CJC8988主要应用于：便携式多媒体播放器、多媒体、智能手机、手持游戏等设备上
