Hartley振荡器

1、概述

Hartley振荡器设计使用两个电感线圈与一个并联电容器串联，形成产生正弦振荡的谐振储能电路。

与Hartley振荡器不同，我们在上一篇文章中看到的基本 LC 振荡器电路的主要缺点之一是它们无法控制振荡幅度。 此外，很难将振荡器调谐到所需的频率。

如果 L1 和 L2 之间的累积电磁耦合太小，反馈就会不足，振荡最终会消失为零。 同样，如果反馈太强，振荡的幅度将继续增加，直到受到产生信号失真的电路条件的限制。 因此“调整”振荡器变得非常困难。

然而，可以精确地反馈适量的电压以实现恒定振幅振荡。 如果我们反馈的量超过必要的量，则可以通过偏置放大器来控制振荡的幅度，如果振荡幅度增加，则偏置增加并且放大器的增益减小。

如果振荡幅度减小，则偏置减小并且放大器的增益增加，从而增加反馈。 通过这种方式，使用称为自动基础偏置的过程使振荡幅度保持恒定。

压控振荡器中自动基极偏置的一大优点是，可以通过提供晶体管的 B 类偏置甚至 C 类偏置条件来提高振荡器的效率。 这样做的优点是集电极电流仅在振荡周期的一部分期间流动，因此静态集电极电流非常小。 然后，这种“自调谐”基础振荡器电路形成了最常见的 LC 并联谐振反馈振荡器配置类型之一，称为Hartley振荡器电路（ Hartley Oscillator Circuit.）。

2、Hartley振荡器电路

在Hartley振荡器中，调谐 LC 电路连接在晶体管放大器的集电极和基极之间。 就振荡电压而言，发射器连接到调谐电路线圈上的分接点。

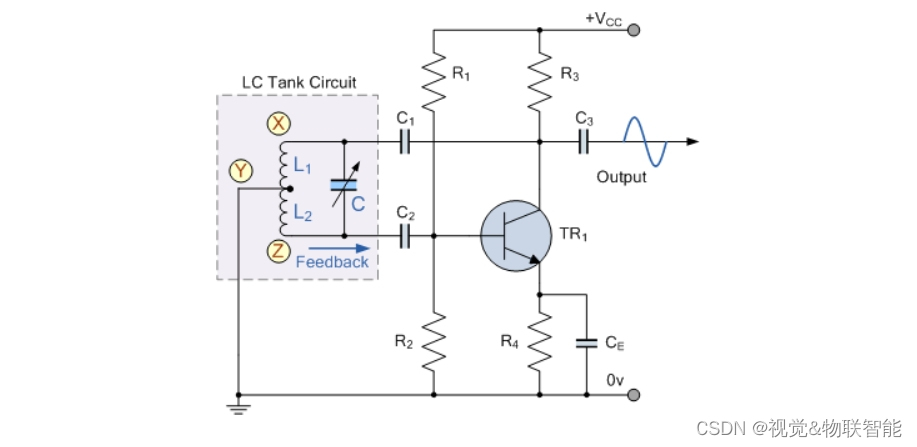

调谐 LC 储能电路的反馈部分取自电感线圈的中心抽头，甚至取自与可变电容器 C 并联的两个串联独立线圈，如图所示。

Hartley 电路通常被称为分离电感振荡器，因为线圈 L 是中心分接的。 实际上，电感 L 的作用就像两个独立的线圈，非常靠近流过线圈部分 XY 的电流，将信号感应到下面的线圈部分 YZ 中。

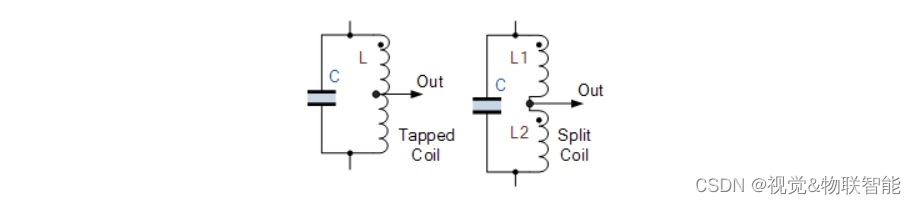

Hartley振荡器电路可以由使用单个抽头线圈（类似于自耦变压器）或一对与单个电容器并联的串联线圈的任何配置制成，如下所示。

当电路振荡时，X点（集电极）相对于Y点（发射极）的电压与Z点（基极）相对于Y点的电压相差180°。在振荡频率下， 集电极负载的阻抗是电阻性的，基极电压的增加会导致集电极电压的降低。

因此，基极和集电极之间的电压存在180°的相位变化，这与反馈环路中原始的180°相移一起提供了正反馈的正确相位关系，以维持振荡。

反馈量取决于电感器“分接点”的位置。 如果将其移近收集器，则反馈量会增加，但收集器和地面之间的输出会减少，反之亦然。 电阻器 R 1 R_1 R
