ACL规则

一、概念

• 访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
• ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

二、为什么要使用ACL

ACL作为一个过滤器，设备通过应用ACL来阻止和允许特定流量的流入和流出，如果没有它，任何流量都会自由流入和流出，使得网络容易受到攻击。

三、ACL的作用

• 提供安全访问：企业重要服务器资源被随意访问，企业机密信息容易泄露，造成安全隐患。使用ACL可以指定用户访问特定的服务器、网络与服务，从而避免随意访问的情况。
• 防止网络攻击：Internet病毒肆意侵略企业内网，内网环境的安全性堪忧。使用ACL可以封堵高危端口，从而达成为外网流量的阻塞。
• 提高网络带宽利用率：网络带宽被各类业务随意挤占，服务质量要求最高的语音、视频业务的带宽得不到保障，造成用户体验差。使用ACL实现对网络流量的精确识别和控制，限制部分网络流量从而保障主要业务的质量。

四、ACL的组成

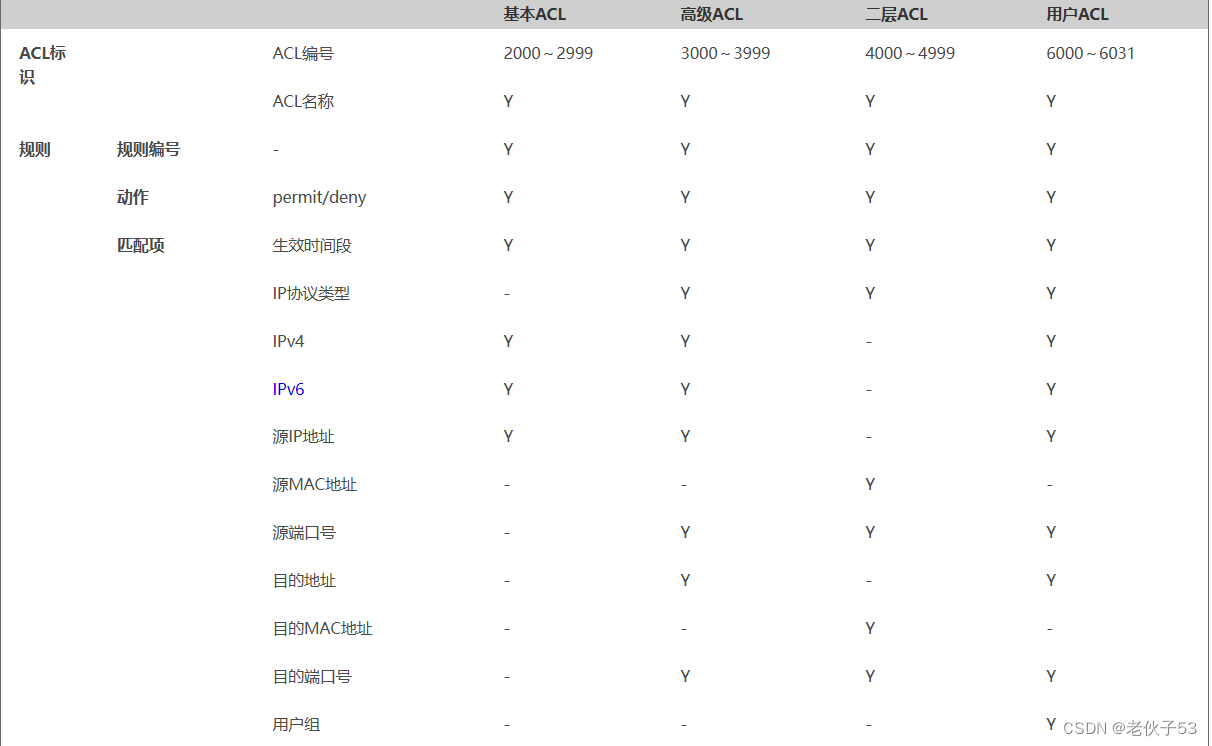

ACL的每一条规则都会允许或者阻止特定的流量，在定义一条合理的ACL规则之前，需要了解其基本组成。

• ACL标识

  ：使用数字或者名称来标识ACL。

  • 使用数字标识ACL：不同的类型的ACL使用不同的数字进行标识。
  • 使用名称标识ACL：可以使用字符来标识ACL，就像用域名代替IP地址一样，更加方便记忆。
• 规则

  ：即描述匹配条件的判断语句。

  • 规则编号：用于标识ACL规则，所有规则均按照规则编号从小到大进行排序。
  • 动作：包括permit/deny两种动作，表示设备对所匹配的数据包接受或者丢弃。
  • 匹配项：ACL定义了极其丰富的匹配项。包括生效时间段、IP协议（ICMP、TCP、UDP等）、源/目的地址以及相应的端口号（21、23、80等）。

五、ACL的分类

随着ACL技术的发展，其种类越来越丰富，根据其不同的规则和使用场景，常用的可分为以下几类：

1、基本ACL

基本ACL规则只包含源IP地址，对设备的CPU消耗较少，可用于简单的部署，但是使用场景有限，不能提供强大的安全保障。（2000-2999）

2、高级ACL

相较于基本ACL，高级ACL提供更高的扩展性，可以对流量进行更精细的匹配。通过配置高级ACL，可以阻止特定主机或者整个网段的源或者目标。除此之外，还可以使用协议信息（IP、ICMP、TCP、UDP）去过滤相应的流量。

（3000-3999）

3、二层ACL

在公司的内部网络中，想对特定的终端进行访问权限控制，这时就需要二层ACL。使用二层ACL，可以根据源MAC地址、目的MAC地址、802.1p优先级、二层协议类型等二层信息对流量进行管控。（4000-4999）

4、用户ACL

由于企业内部同部门的工作人员的终端不在同一个网段难以管理，需要将其纳入一个用户组，并对其用户组进行访问权限管理，这时候就需要用户ACL。用户ACL在高级ACL的基础上增加了用户组的配置项，可以实现对不同用户组的流量管控。（6000-6031）

六、ACL的匹配机制

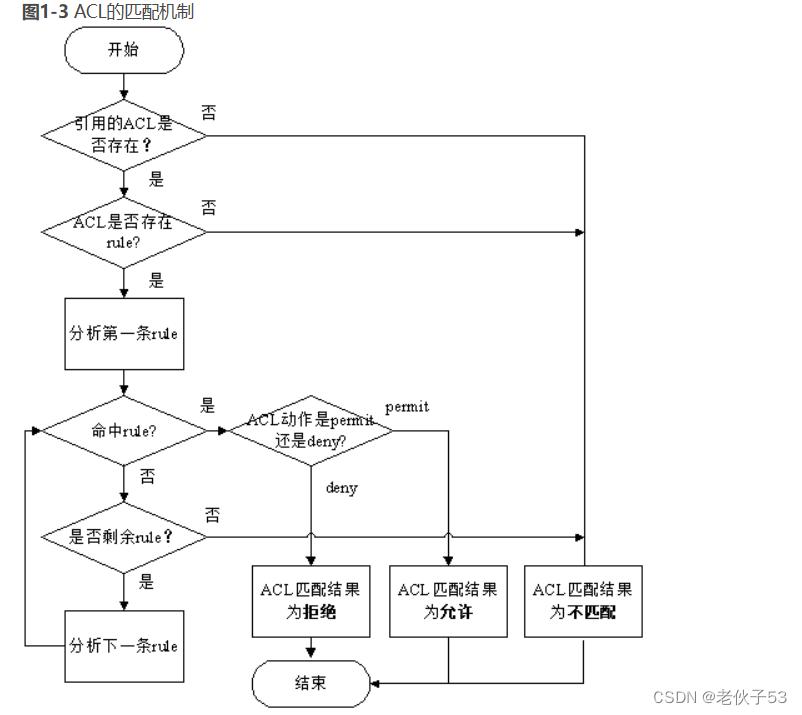

• 设备将报文与ACL规则进行匹配时，遵循“一旦命中即停止匹配”的机制

首先系统会查找设备上是否配置了ACL。

• 如果ACL不存在，则返回ACL匹配结果为：不匹配。
• 如果ACL存在，则查找设备是否配置了ACL规则。
  • 如果规则不存在，则返回ACL匹配结果为：不匹配。
  • 如果规则存在，则系统会从ACL中编号最小的规则开始查找。
• 如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配（允许）。
• 如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配（拒绝）。
• 如果未匹配上规则，则继续查找下一条规则，以此循环。如果一直查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配。

从整个ACL匹配流程可以看出，报文与ACL规则匹配后，会产生两种匹配结果：“匹配”和“不匹配”。

• 匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则。

  不论匹配的动作是“permit”还是“deny”，都称为“匹配”，而不是只是匹配上permit规则才算“匹配”。

• 不匹配（未命中规则）：指不存在ACL，或ACL中无规则，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。

  以上三种情况，都叫做“不匹配”。

七、ACL的匹配顺序

一条ACL可以由多条“deny | permit”语句组成，每一条语句描述一条规则，这些规则可能存在重复或矛盾的地方。例如，在一条ACL中先后配置以下两条规则：

rule deny ip destination 10.1.0.0 0.0.255.255 //表示拒绝目的IP地址为10.1.0.0/16网段地址的报文通过 rule permit ip destination 10.1.1.0 0.0.0.255 //表示允许目的IP地址为10.1.1.0/24网段地址的报文通过，该网段地址范围小于10.1.0.0/16网段范围

其中，permit规则与deny规则是相互矛盾的。对于目的IP=10.1.1.1的报文，如果系统先将deny规则与其匹配，则该报文会被拒绝通过。相反，如果系统先将permit规则与其匹配，则该报文会得到允许通过。

因此，对于规则之间存在重复或矛盾的情形，报文的匹配结果与ACL的匹配顺序是息息相关的。

设备支持两种ACL匹配顺序：配置顺序（config模式）和自动排序（auto模式）。缺省的ACL匹配顺序是config模式。

1、配置顺序

配置顺序，即系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。

• 如果配置规则时指定了规则编号，则规则编号越小，规则插入位置越靠前，该规则越先被匹配。
• 如果配置规则时未指定规则编号，则由系统自动为其分配一个编号。该编号是一个大于当前ACL内最大规则编号且是步长整数倍的最小整数，因此该规则会被最后匹配。

2、自动排序

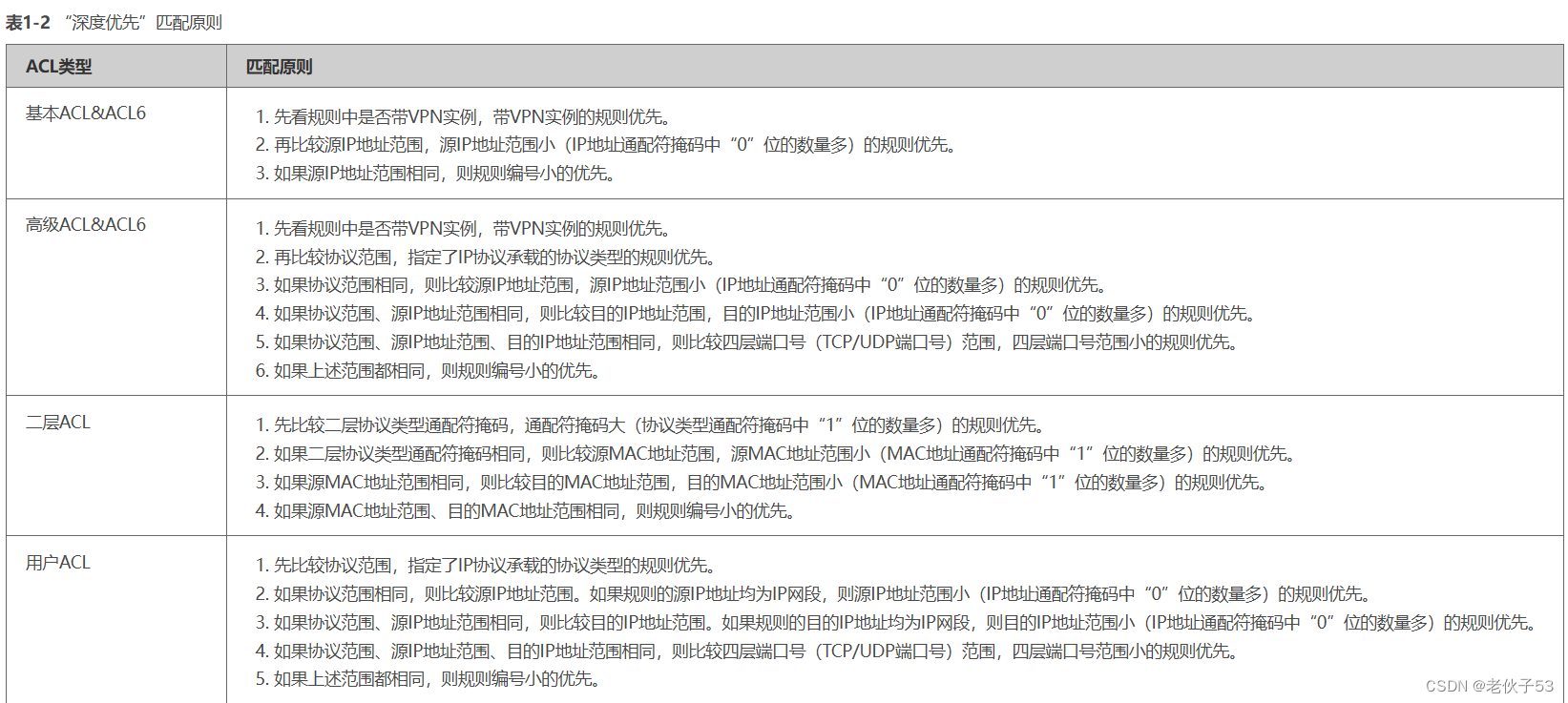

自动排序，是指系统使用“深度优先”的原则，将规则按照精确度从高到低进行排序，并按照精确度从高到低的顺序进行报文匹配。规则中定义的匹配项限制越严格，规则的精确度就越高，即优先级越高，系统越先匹配。各类ACL的“深度优先”顺序匹配原则如表1-2所示。

在自动排序的ACL中配置规则时，不允许自行指定规则编号。系统能自动识别出该规则在这条ACL中对应的优先级，并为其分配一个适当的规则编号。

例如，在auto模式的高级ACL 3001中，先后配置以下两条规则：

rule deny ip destination 10.1.0.0 0.0.255.255 //表示拒绝目的IP地址为10.1.0.0/16网段地址的报文通过 rule permit ip destination 10.1.1.0 0.0.0.255 //表示允许目的IP地址为10.1.1.0/24网段地址的报文通过，该网段地址范围小于10.1.0.0/16网段范围

两条规则均没有带VPN实例，且协议范围、源IP地址范围相同，所以根据表1-2中高级ACL的深度优先匹配原则，接下来需要进一步比较规则的目的IP地址范围。由于permit规则指定的目的地址范围小于deny规则，所以permit规则的精确度更高，系统为其分配的规则编号更小。配置完上述两条规则后，ACL 3001的规则排序如下：

# acl number 3001 match-order auto rule 5 permit ip destination 10.1.1.0 0.0.0.255 rule 10 deny ip destination 10.1.0.0 0.0.255.255 #

此时，如果再插入一条新的规则rule deny ip destination 10.1.1.1 0（目的IP地址范围是主机地址，优先级高于以上两条规则），则系统将按照规则的优先级关系，重新为各规则分配编号。插入新规则后，ACL 3001新的规则排序如下：

# acl number 3001 match-order auto rule 5 deny ip destination 10.1.1.1 0 rule 10 permit ip destination 10.1.1.0 0.0.0.255 rule 15 deny ip destination 10.1.0.0 0.0.255.255 #

相比config模式的ACL，auto模式ACL的规则匹配顺序更为复杂，但是auto模式ACL有其独特的应用场景。例如，在网络部署初始阶段，为了保证网络安全性，管理员定义了较大的ACL匹配范围，用于丢弃不可信网段范围的所有IP报文。随着时间的推移，实际应用中需要允许这个大范围中某些特征的报文通过。此时，如果管理员采用的是auto模式，则只需要定义新的ACL规则，无需再考虑如何对这些规则进行排序避免报文被误丢弃。

九、ACL的常用匹配项

设备支持的ACL匹配项种类非常丰富，其中最常用的匹配项包括以下几种。

1、生效时间段

格式：time-range time-name

所有ACL均支持根据生效时间段过滤报文。关于生效时间段的详细介绍，请参见ACL的生效时间段。

2、IP承载的协议类型

格式：protocol-number | icmp | tcp | udp | gre | igmp | ip | ipinip | ospf

高级ACL支持基于协议类型过滤报文。常用的协议类型包括：ICMP（协议号1）、TCP（协议号6）、UDP（协议号17）、GRE（协议号47）、IGMP（协议号2）、IP（指任何IP层协议）、IPinIP（协议号4）、OSPF（协议号89）。协议号的取值可以是1～255。

例如，当设备某个接口下的用户存在大量的攻击者时，如果希望能够禁止这个接口下的所有用户接入网络，则可以通过指定协议类型为IP来屏蔽这些用户的IP流量来达到目的。配置如下：

rule deny ip //表示拒绝IP报文通过

再如，设备上打开透明防火墙功能后，在缺省情况下，透明防火墙会在域间丢弃所有入域间的报文，包括业务报文和协议报文。如果希望像OSPF这样的动态路由协议报文能正常通过防火墙，保证路由互通，这时，通过指定协议类型为OSPF即可解决问题。

rule permit ospf //表示允许OSPF报文通过

3、源/目的IP地址及其通配符掩码

源IP地址及其通配符掩码格式：source { source-address source-wildcard | any }

目的IP地址及其通配符掩码格式：destination { destination-address destination-wildcard | any }

基本ACL支持根据源IP地址过滤报文，高级ACL不仅支持源IP地址，还支持根据目的IP地址过滤报文。

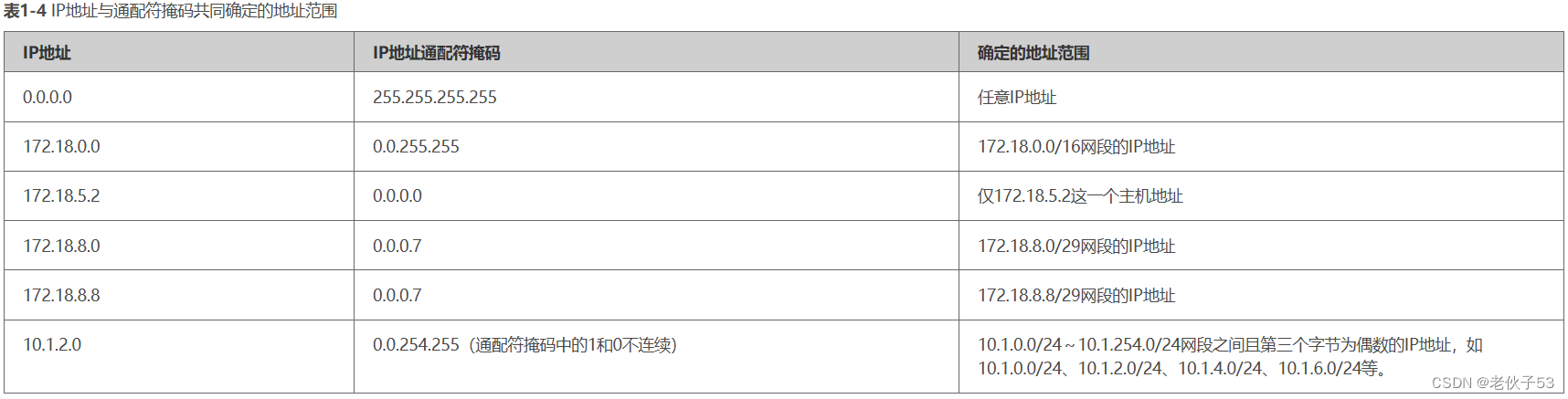

将源/目的IP地址定义为规则匹配项时，需要在源/目的IP地址字段后面同时指定通配符掩码，用来与源/目的IP地址字段共同确定一个地址范围。

IP地址通配符掩码与IP地址的反向子网掩码类似，也是一个32比特位的数字字符串，用于指示IP地址中的哪些位将被检查。各比特位中，“0”表示“检查相应的位”，“1”表示“不检查相应的位”，概括为一句话就是“检查0，忽略1”。但与IP地址子网掩码不同的是，子网掩码中的“0”和“1”要求必须连续，而通配符掩码中的“0”和“1”可以不连续。

通配符掩码可以为0，相当于0.0.0.0，表示源/目的地址为主机地址；也可以为255.255.255.255，表示任意IP地址，相当于指定any参数。

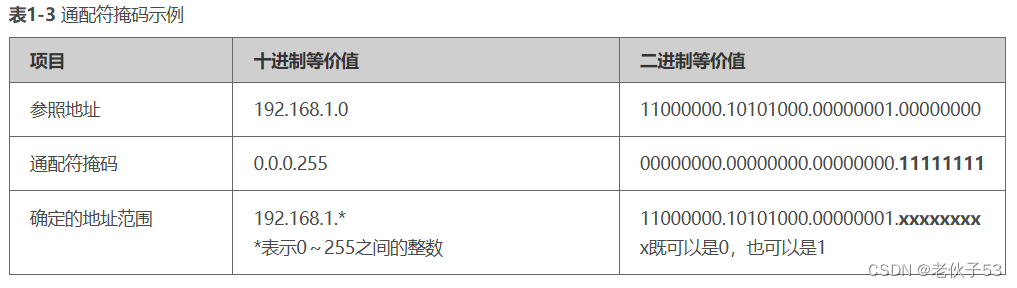

举一个IP地址通配符掩码的示例，当希望来自192.168.1.0/24网段的所有IP报文都能够通过，可以配置如下规则：

rule 5 permit ip source 192.168.1.0 0.0.0.255

规则中的通配符掩码为0.0.0.255，表示只需检查IP地址的前三组二进制八位数对应的比特位。因此，如果报文源IP地址的前24个比特位与参照地址的前24个比特位（192.168.1）相同，即报文的源IP地址是192.168.1.0/24网段的地址，则允许该报文通过。

=

4、源/目的MAC地址及其通配符掩码

源MAC地址及其通配符掩码格式：source-mac source-mac-address [ source-mac-mask ]

目的地址及其通配符掩码格式：destination-mac dest-mac-address [ dest-mac-mask ]

仅二层ACL支持基于源/目的MAC地址过滤报文。

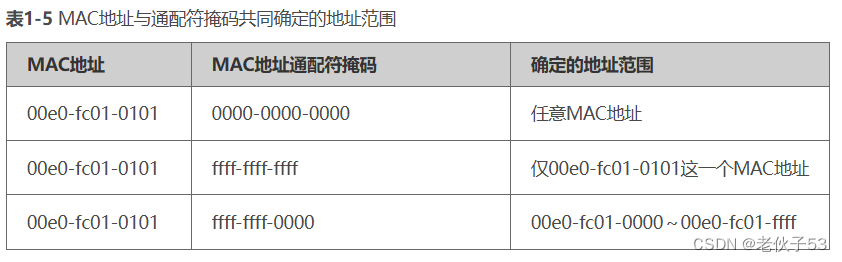

将源/目的MAC地址定义为规则匹配项时，可以在源/目的MAC地址字段后面同时指定通配符掩码，用来与源/目的MAC地址字段共同确定一个地址范围。

MAC地址通配符掩码的格式与MAC地址相同，采用十六进制数表示，共六个字节（48位），用于指示MAC地址中的哪些位将被检查。与IP地址通配符掩码不同的是，MAC地址通配符掩码各比特位中，1表示“检查相应的位”，0表示“不检查相应的位”。如果不指定通配符掩码，则默认掩码为ffff-ffff-ffff，表示检查MAC地址的每一位。

5、VLAN编号及其掩码

外层VLAN及其掩码格式：vlan-id vlan-id [ vlan-id-mask ]

内层VLAN及其掩码格式：cvlan-id cvlan-id [ cvlan-id-mask ]

二层ACL支持基于外层VLAN或内层VLAN编号过滤报文。

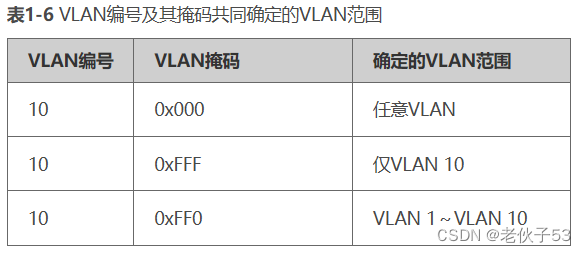

将VLAN编号定义为规则匹配项时，可以在VLAN编号字段后面同时指定VLAN掩码，用来与VLAN编号字段共同确定一个VLAN范围。

VLAN掩码的格式是十六进制形式，取值范围是0x0～0xFFF。如果不指定VLAN掩码，则默认掩码为0xFFF，表示检查VLAN编号的每一位。

6、TCP/UDP端口号

源端口号格式：source-port { eq port | gt port | lt port | range port-start port-end }

目的端口号格式：destination-port { eq port | gt port | lt port | range port-start port-end }

在高级ACL中，当协议类型指定为TCP或UDP时，设备支持基于TCP/UDP的源/目的端口号过滤报文。

其中，TCP/UDP端口号的比较符含义如下：

• eq port：指定等于源/目的端口。
• gt port：指定大于源/目的端口。
• lt port：指定小于源/目的端口。
• range port-start port-end：指定源/目的端口的范围。port-start是端口范围的起始，port-end是端口范围的结束。

TCP/UDP端口号可以使用数字表示，也可以用字符串（助记符）表示。例如，rule deny tcp destination-port eq 80，可以用rule deny tcp destination-port eq www替代。

8、TCP标志信息

格式：tcp-flag { ack | established | fin | psh | rst | syn | urg }*

在高级ACL中，当协议类型指定为TCP时，设备支持基于TCP标志信息过滤报文。

TCP报文头有6个标志位：

• URG()：标识紧急指针有效
• ACK(010000)：标识确认序号有效
• PSH(001000)：标识接收方应该尽快将这个报文段上交给应用层
• RST(000100)：标识重建连接
• SYN(000010)：同步序号，用来发起一个连接
• FIN(000001)：标识发送方完成发送任务

TCP标志信息中的established，表示标志位为ACK(010000)或RST(000100)。

指定tcp-flag的ACL规则可以用来实现单向访问控制。假设，要求192.168.1.0/24网段用户可以主动访问192.168.2.0/24网段用户，但反过来192.168.2.0/24网段用户不能主动访问192.168.1.0/24。可通过在设备上连接192.168.2.0/24网段的接口入方向上，应用ACL规则来实现该需求。

由TCP建立连接和关闭连接的过程可知，只有在TCP中间连接过程的报文才会ACK=1或者RST=1。根据这个特点，配置如下两种ACL规则，允许TCP中间连接过程的报文通过，拒绝该网段的其他TCP报文通过，就可以限制192.168.2.0/24网段主动发起的TCP连接。

• 类型一：配置指定ack和rst参数的ACL规则

  rule 5 permit tcp source 192.168.2.0 0.0.0.255 tcp-flag ack //允许ACK=1的TCP报文通过 rule 10 permit tcp source 192.168.2.0 0.0.0.255 tcp-flag rst //允许RST=1的TCP报文通过 rule 15 deny tcp source 192.168.2.0 0.0.0.255 //拒绝该网段的其他TCP报文通过

• 类型二：配置指定establishe参数的ACL规则

  rule permit tcp source 192.168.2.0 0.0.0.255 tcp-flag established // established表示ACK=1或者RST=1，表示允许TCP中间连接过程的报文通过 rule deny tcp source 192.168.2.0 0.0.0.255 //拒绝该网段的其他TCP报文通过
