怎么理解差模和共模干扰，如何消除共模差模干扰

大家好，欢迎来到IT知识分享网。

共模差模

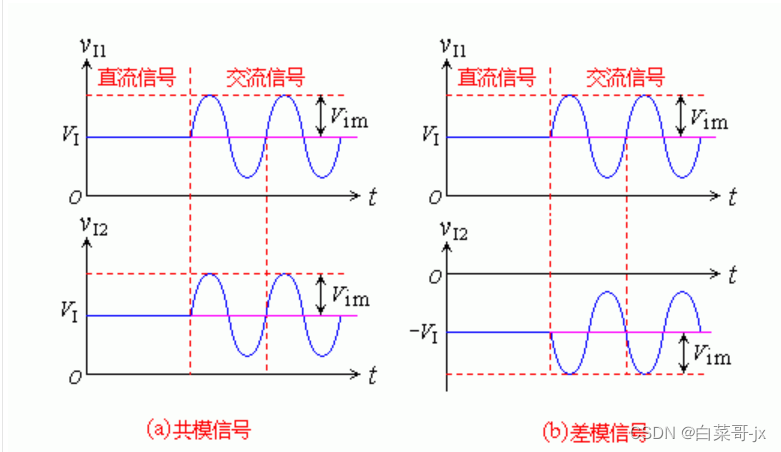

  从一个系统的一对输入端看，若信号的极性相反（同样，电流的方向相反），这样的信号为差模信号。若信号的极性相同（同样，电流的方向也相同），这样的信号称为共模信号。

一、什么是共模干扰和差模干扰

任何两根电源线上所存在的干扰，均可用共模干扰和差模干扰来表示。
共模干扰在导线与地之间进行传输，属于“非对称干扰”，它定义为任何载流导体与参考地之间的不希望有的电位差
差模干扰在两导线之间传输，属于“对称干扰”，它定义为任何两个载流导体之间不希望有的点位差。
一般情况下，共模干扰幅度大，频率高，还可以通过导线产生辐射，所造成的干扰较大。差模干扰幅度小，频率低，所造成的干扰小。

二、什么是共模信号和差模信号

通常电源线有三根：火线L，零线N和地线PE。电压和电流的变化通过导线传输时有两种形态, 一种是两根导线分别做为往返线路传输, 我们称之为”差模”；另一种是两根导线做去路,地线做返回传输, 我们称之为”共模”。

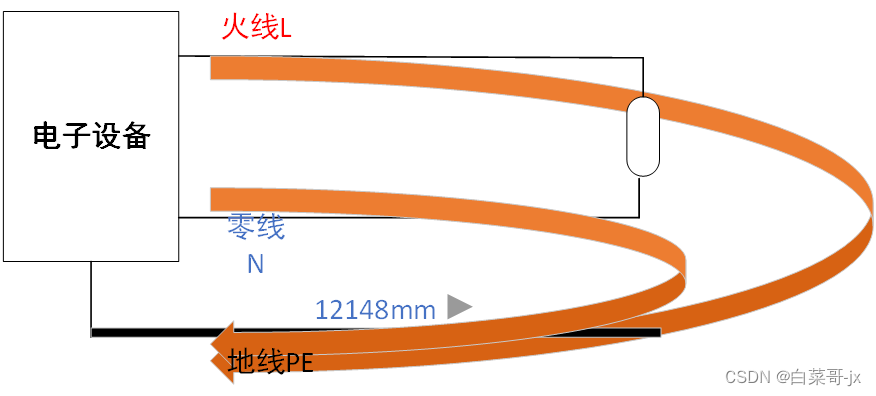

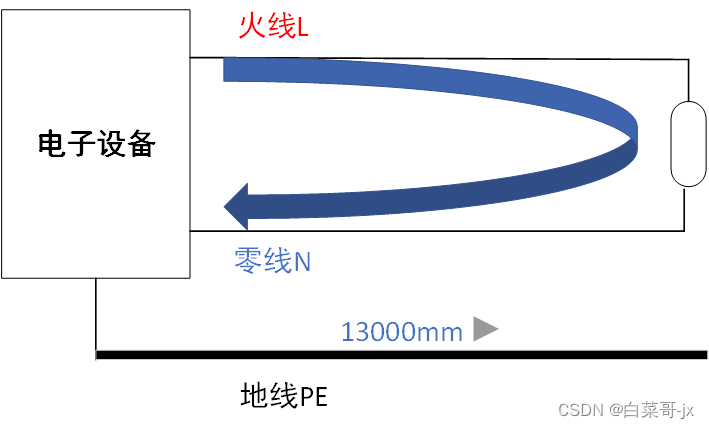

如上图所示蓝色信号是在两根导线内部往返传输，我们称之为“差模”。黄色信号是在信号与地线之间传输的，我们称之为”共模”。

三、 共模干扰产生的原因

1. 电网串入共模干扰电压。
2. 辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线－零线回路面积与地线－火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。
3. 设备内部的线路对电源线造成的共模干扰。
   共模干扰一般是以共模干扰电流存在的形式出现的，

四、怎么消除共模和差模

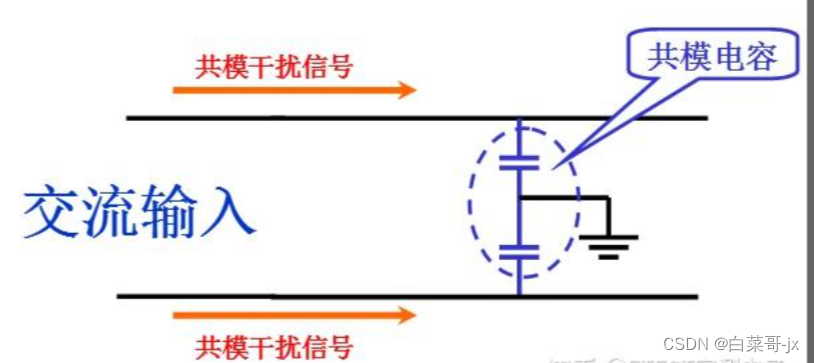

如果共模干扰在电源回路中，可实用共模电容（Y电容）来抑制干扰信号。在电路中引入Y电容，该电容提供了最短的路径使共模干扰被旁路，从而抑制共模干扰的产生。

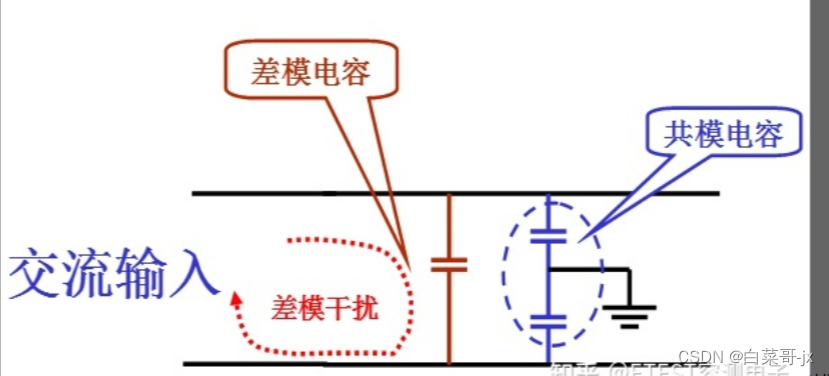

如果电源回路中同时存在差模干扰，使用差模电容（X电容）来抑制干扰。

五、它和EMC之间的关系

EMC（elect magnetic compatibility）电磁兼容：系统或设备在所处的电磁环境中能正常工作，同时不会对其他系统和设备造成干扰。
EMC包括EMI（电磁干扰）及EMS（电磁耐受性）两部分，
共模干扰最为EMC干扰中最为常见且危害很大的干扰，抑制它的方法除了滤波外，还可通过对信号线进行屏蔽，在PCB板上通过铺地，降低阻抗，来减小共模干扰。

六、注意事项

1.器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标；
2.当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。对于电子、电气产品电路中的信号线及其回路而言：差模干扰电流流过电路中的导线环路时，将引起差模干扰辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。
3. 共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但有一种例外，当电缆从很强的磁场辐射源(例如，开关电源)旁边通过时，也会感应到频率较低的共模干扰。
