1.2 SRv6基本原理

大家好，欢迎来到IT知识分享网。

目录

1.2.1 什么是SRH ( Segment Routing Header )

SRH扩展头

 SRH扩释展头字段解

 SRH扩展头抽象格式

1.2.2 SRH处理过程展示：

1.2.3 SRv6与SR-MPLS区别点：

1.2.1 什么是SRH ( Segment Routing Header )

起因：IPv6报文是由IPv6标准头+扩展头（0～n个）+负载Payload组成。

经过：为了基于IPv6转发平面实现Segment Routing

结果：，IPv6路由扩展头（Routing Header，RH）新增加一种类型，称作SRH（Segment Routing Header）扩展头，该扩展头指定一个IPv6的显式路径，存储的是IPv6的Segment List信息，其作用与SR-MPLS里的Segment List一样。

头节点在IPv6报文增加一个SRH扩展头，中间节点就可以按照SRH扩展头里包含的路径信息转发。SRH扩展头的格式如下所示。

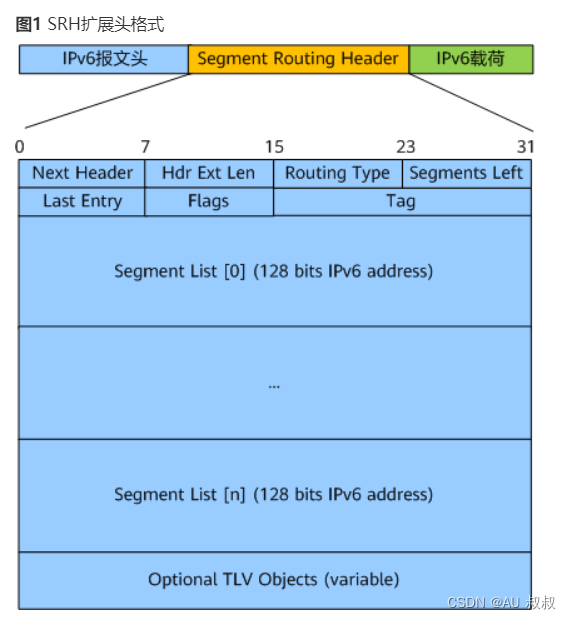

SRH扩展头

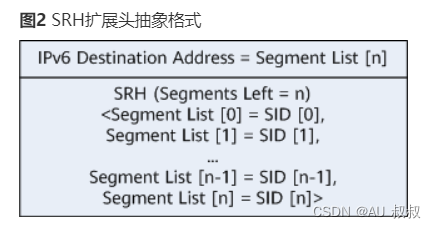

 SRH扩展头抽象格式

各个字段解释如下：

• IPv6 Destination Address：IPv6报文的目的地址，简称IPv6 DA。在普通IPv6报文里，IPv6 DA是固定不变的。在SRv6中，IPv6 DA仅标识当前报文的下一个节点，是不断变换的。

• Segment List[n]中的n为序列号，由n->0依次递进，DA的序列也随Segment List[n]依次进行传递；

• <Segment List [0], Segment List [1], …, Segment List [n-1], Segment List [n]>里SID排序是逆序，书写不够方便，有时候会使用（）来进行正序书写，也即（Segment List [n], Segment List [n-1], …, Segment List [1], Segment List [0]）。

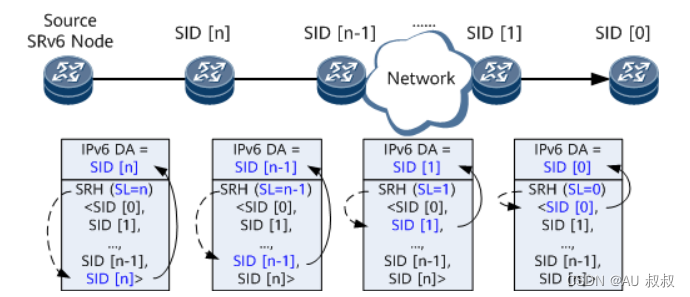

1.2.2 SRH处理过程展示：

在SRv6中，每经过一个SRv6节点，Segments Left（SL）字段减1，IPv6 DA信息变换一次。

Segments Left和Segment List字段共同决定IPv6 DA信息。

• 如果SL值是n，则IPv6 DA取值就是SID [n]的值。
• 如果SL值是n-1，则IPv6 DA取值就是SID [n-1]的值。
• …
• 如果SL值是1，则IPv6 DA取值就是SID [1]的值。
• 如果SL值是0，则IPv6 DA取值就是SID [0]的值。

可以理解为，基于sid值匹配，随IPv6 DA匹配的值进行转发

1.2.3 SRv6与SR-MPLS区别点：

          SRv6 SRH中的Segment在经过节点处理后也不会弹出。这里主要有3个原因：

一是最早的IPv6的路由扩展头（RH）设计跟MPLS没有太多关联，当时的设计并没有弹出这个选项；

二是MPLS每一个标签相对独立，并且位于顶部，可以直接弹出，SRv6 Segment在IPv6包头后面的SRH扩展头中，并且与其他扩展头信息存在关联（如安全加密和校验等），不能简单地弹出；

三是因为没有弹出，SRv6报文头保留了路径信息，可以做路径回溯。另外有一些创新考虑对SRH中的保留的Segment进行重用，做一些新的功能扩展。
