详情
MP3416 是一款低静态电流、升压变换器，利用峰值电流控制和变频架构来调节输出电压。MP3416 的工作输入电压低至 0.86V，提供 1.8V 至 5.5V 输出电压。

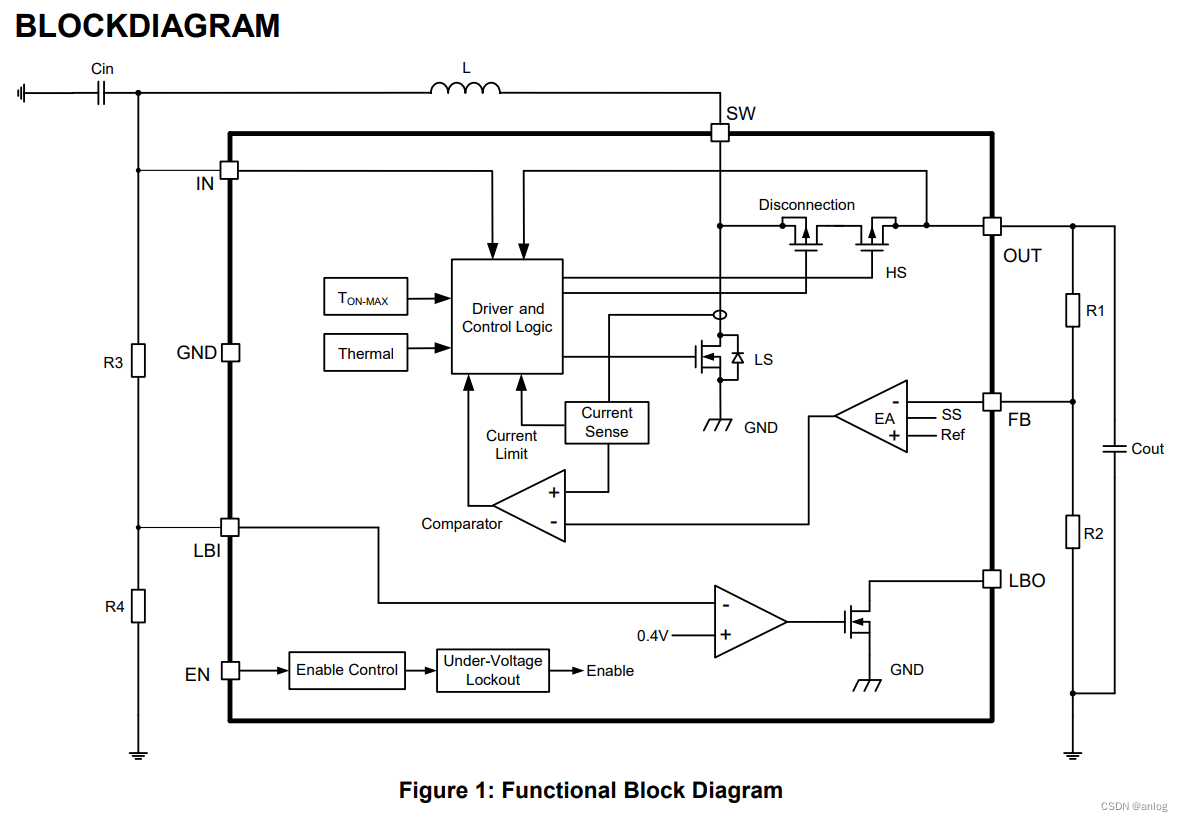

MP3416 在峰值电流控制模式下工作，提供良好的瞬态响应能力。它集成的 P 路同步整流器不仅提高了芯片的效率，还避免了外加肖特基二极管。
在轻载条件下，峰值电流下降至 350mA 左右，且该器件进入跳频模式以节省功率损耗。当 MP3416 关断时，输出与输入断开，从而使输出在关断模式下的功耗小于 0.65µA。

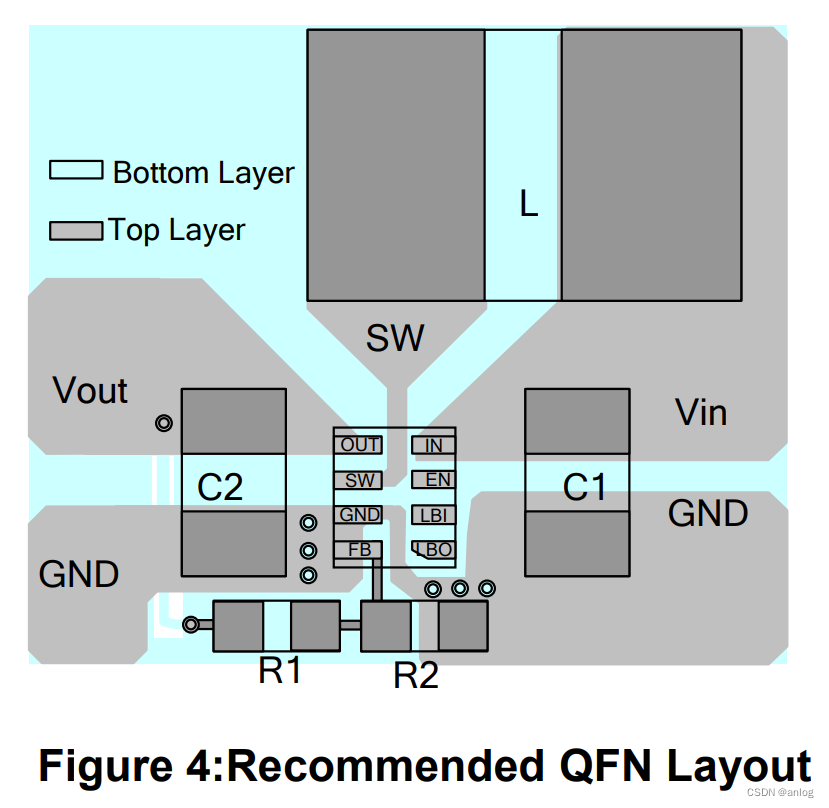

MP3416 采用 8 引脚 TSOT23 和 8 引脚 QFN（1.5mmx2.0mm）两种封装。
产品特性和优势
- 输入电压范围：0.86V 至 5.5V （ 适合电池供电 ）
- 启动电压范围：1.25V 至 5.5V
- 输出电压范围：1.8V 至 5.5V
- 9.5μA 静态电流
- 关断电流 <650nA

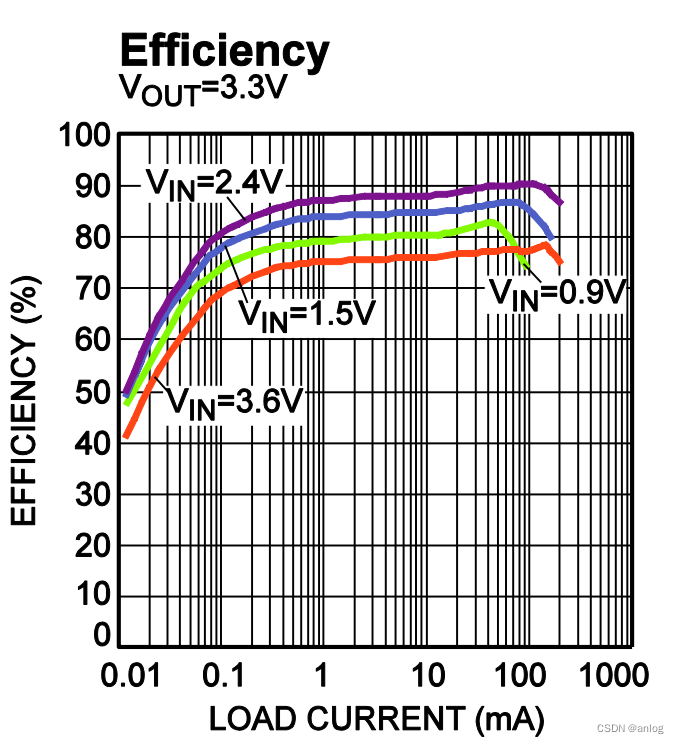

- 在 100μA-200μA 轻载条件下效率高达 80%
- 关断时输入输出断连功能
- VIN> VOUT 时进入节电模式
- 可调低电量检测
- 内部同步整流器
- 155°C热关断的过热保护（OTP）
- 采用TSOT23-8和QFN-8（1.5mmx2.0mm）封装
讲解参考
这个电路可以把你的柠檬升压到5V_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV14i4y1o79k/?spm_id_from=333.999.0.0&vd_source=e821a225c7ba4a7b85e5aa6d013ac92e
特此记录
anlog
2023年7月19日
