一、太阳能光伏发电系统

一般分为并网发电系统、离网发电系统、并离网储能系统、并网储能系统和多种能源混合微网系统等五种。

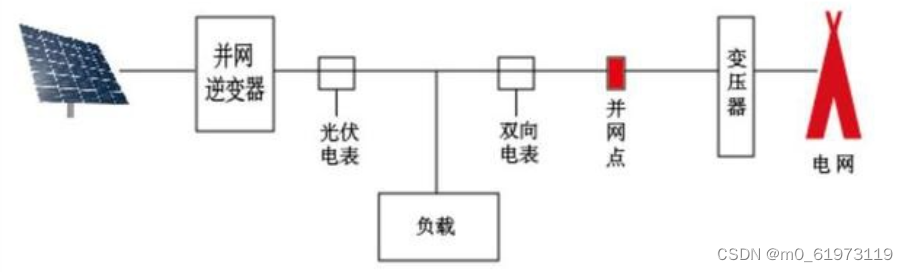

1.并网发电系统

并网光伏系统主要有两种上网模式，一个是“自发自用、余电上网”，另一个是“全额上网”。

一般分布式光伏发电系统主要采用“自发自用、余电上网”模式，太阳能电池产生的电优先给负载，当负载用不完后，多余的电送入电网，当供给负载电量不够时，电网和光伏系统可以同时给负载供电。

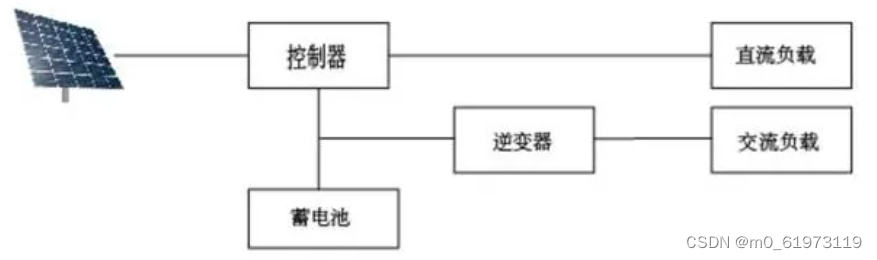

2.离网发电系统

离网光伏发电系统，不依赖电网而独立运行，一般应用于偏僻山区、无电区、海岛、通讯基站和路灯等。系统一般由光伏组件、太阳能控制器、逆变器、蓄电池、负载等构成。离网发电系统在有光照的情况下将太阳能转换为电能，通过太阳能控制逆变一体机给负载供电，同时给蓄电池充电；在无光照时，由蓄电池通过逆变器给交流负载供电。

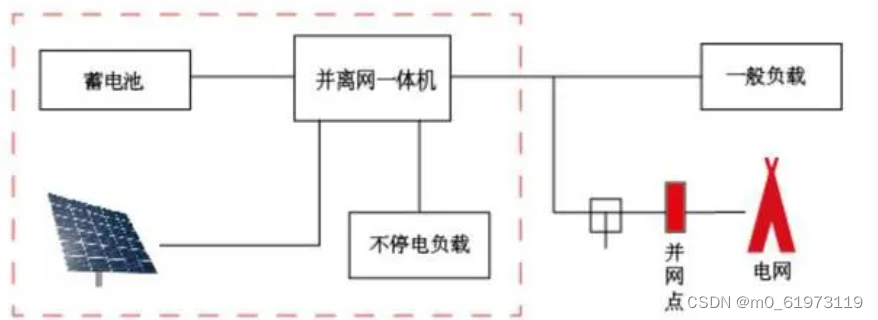

3.并离网储能系统

系统由光伏组件、太阳能并离网一体机、蓄电池、负载等构成。光伏方阵在有光照的情况下将太阳能转换为电能，通过太阳能控制逆变一体机给负载供电，同时给蓄电池充电；在无光照时，由蓄电池给太阳能控制逆变一体机供电，再给交流负载供电。该系统相比并网发电系统，增加了充放电控制器和蓄电池，在电网停电时，光伏系统还可以继续工作，逆变器可以切换成离网工作模式，给负载供电。

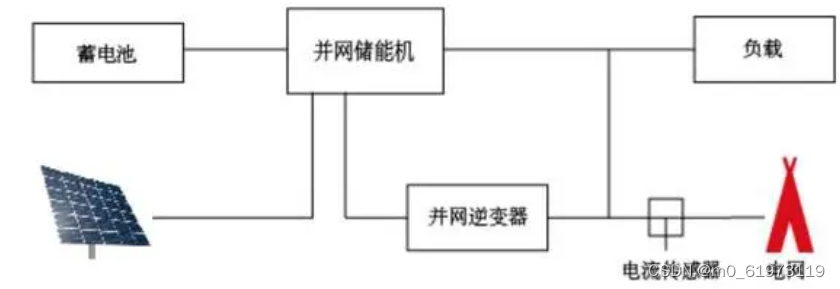

4.并网储能系统

并网储能光伏发电系统，能够存储多余的发电量，提高自发自用的比例。系统由光伏组件、太阳能控制器、蓄电池、并网逆变器、电流检测装置、负载等构成。当太阳能功率小于负载功率时，系统由太阳能和电网一起供电，当太阳能功率大于负载功率时，太阳能一部分给负载供电，一部分通过控制器将用不完的电储存起来。

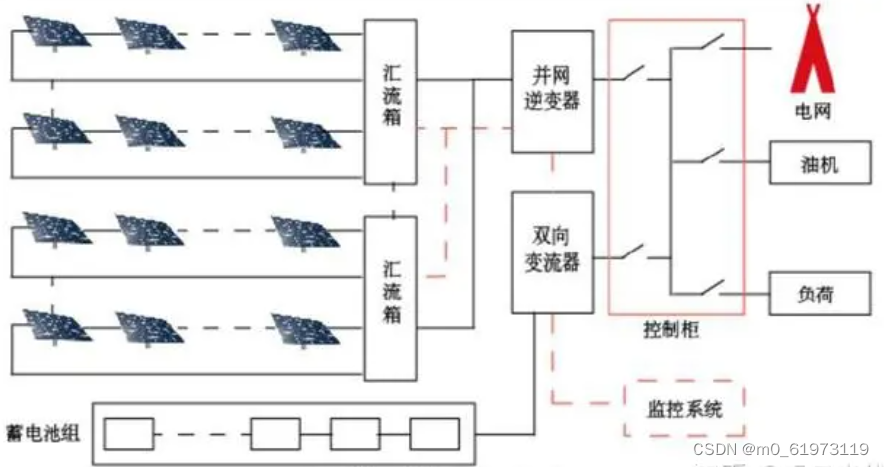

5. 微网系统

微电网（Micro-Grid），是一种新型网结构，由分布式电源、负荷、储能系统和控制装置构成的配电网络。可将分散能源就地转换为电能，然后就近供给本地负载。微电网是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行，也可以孤立运行。

微电网是将多种类型的分布式电源有效组合在一起，实现多种能源互补，提高能源利用率。能够充分促进分布式电源与可再生能源的大规模接入，实现对负荷多种能源形式的高可靠供给，是实现主动式配电网的一种有效方式，是传统电网向智能电网过渡。

二、双向储能变流器PCS

        双向储能变流器pcs产品用于储能系统中，通过与储能组件与公共电网连接，在电网负荷低谷期，将电网中的交流电能转换成直流电能，给储能组件充电，在电网负荷高峰期，又将储能组件中直流电能转换满足电网要求的交流电能，回馈到公共电网中，放电，起到削峰填谷的功能。

三、户储、工商储能系统常见的工作模式

1. 户储系统的三种工作模式：

（1）模式一：自发自用
应用场景：适用于电费补贴低、电价高的地区
当光照充足时，太阳能组件向家用负载供电，多余的能量先为电池充电，剩余的能量将出售给电网。当光照不足时，太阳能功率不足以满足家用负载功率，此时电池放电，与太阳能一起满足家用负载供电，如果电池电量不足，则从电网供电。
模式优势：此模式大量减少了电网电价的购买量，提高了光伏的应用率，降低了家庭用能的成本，适合用电量大，阶梯电价差异大下的家用光储场景。
（2）模式二：削峰填谷
应用场景：适用于峰谷电价差较大的地区
用户可以使用光伏电力、非峰值电力为电池充电。充/放电时间区间可以灵活设置，还可以选择是否从电网充电
模式优势 ：此模式根据安装地区分时电价时间，合理的设置机器的充放电时间，在电价低时存储，高电价时放出供给负载，其本质上就是峰谷套利的盈利模式。
（3）模式三：备用电源
应用场景：适用于频繁断电的区域
电池将在设定时间区段强制充电，并且在电网接通时永远不会放电，它还允许选择是否从电网充电。

2. 工商储能系统常见的商业模式：

（1）模式一：工商业用户自行安装储能设备
工商业储能的主要盈利模式是自发自用＋峰谷价差套利。其中，峰谷价差套利是工商业储能收入的大头。
（2）模式二：能源服务企业协助安装储能
用户自行安装储能设备，会增加现金流压力和管理压力。在此情况下，可将此项业务外包给能源服务企业，由能源服务企业来投资和建设储能，并负责后期的运维。工商业用户只需要向能源服务企业支付用电等相应成本，节省了初始投资和运维成本。
