确定性跳跃循环状态网络(CRJ)教程

本篇文章是上一篇文章回声状态网络(ESN)的延申，在阅读本文之前，希望您已经阅读了上一篇博文。

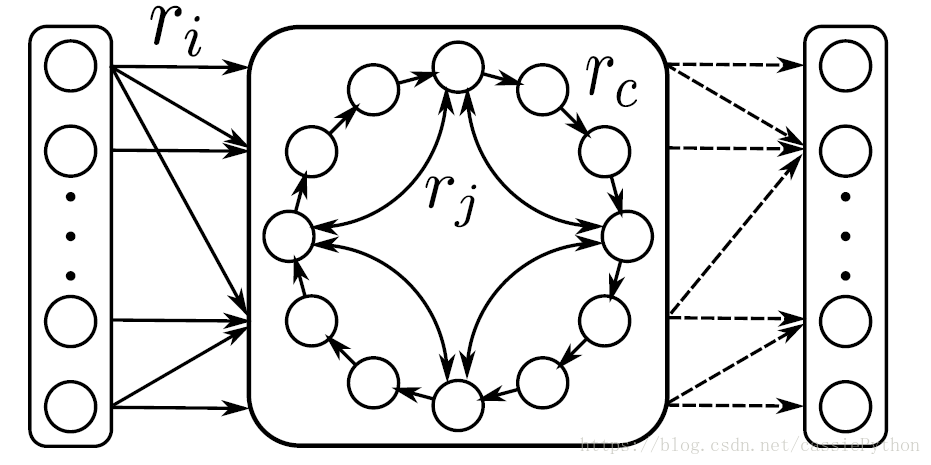

确定性跳跃循环状态网络(CRJ)是ESN的一个变种，如下图所示：

在CRJ中，中间节点通过单向的循环边和双向的跳跃边连接，所有的输入权重、循环权重、跳跃权重分别共享值$r_i$，$r_c$，$r_j$。特别地，输入权重的符号由某个无理数的小数展开$d_0.d_1d_2d_3...$决定，如果$0\leq d_n\leq 4$，则第n个输入连接的符号为-（负）；反之，如果$0\leq d_n\leq 4$，则第n个输入连接的符号为+（正）。给定N = 500，$r_i = 0.5$，$rc = 0.8$，$r_j = 0.7$，跳跃步长l = 10，输入连接的符号见文件signv.mat中变量y。

例如，假设中间节点的个数为$R_{no}$，输入节点的个数为$V_{no}$，则输入连接的符号为$y(1 : R_{no}; 1 : V_{no}+1)$，这里$V_{no}+1$是因为一般会在输入序列上加入一维全为1的数值作为偏差(这点参考上一节的代码实现，其实就是神经网络中的b值啦)。

其中要用到的signv.mat，上一节提到的MackeyGlass-t17.txt文件，我会在本文最后给出下载的连接。

OK，现在我们来考虑如何实现CRJ。相比于上次实现的ESN，实际上不同之处只有两处：

• 输入的权值Win不同（见上次的代码第24行），原来是随机产生的，此时我们固定了Win,即$r_i$，且其符号由signv.mat中的变量y决定;
• 储备池的权重W不同（见上次的代码第25行），原来的值和连接状态是随机的，现在我们使用$r_c$和$r_j$来确定权重W。

对于Win的确定很简单，我们首先加载符号文件signv.mat（其中值为+1和-1，分别表示正和负），生成符号矩阵；然后生成一个全0的矩阵，size与我们实现ESN时相同，然后将该0矩阵加上0.5（$r_j=0.5$），最后点乘符号矩阵即可，代码如下：

% 第一步：load符号 load('signv.mat') % 第二步：生成符号矩阵 signal = y(1:500,1:2) %500表示中间节点个数，2表示输入节点个数加上1个偏置 % 第三步：生成0.5的矩阵，并点乘符号矩阵 Win = (zeros(500,2)+0.5) .* signal;

相对比较麻烦的是中间的权重W的生成。首先，先不考虑跳跃边的连接，我们如何用矩阵来表示这个环形的结构呢？看下面一个简单的例子。

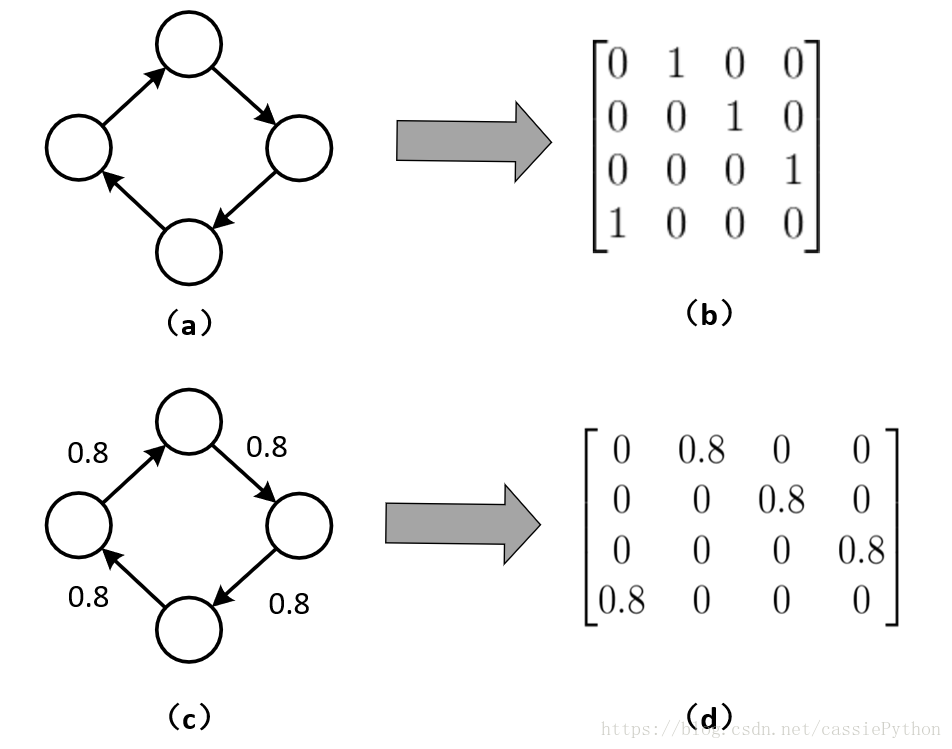

对于图(a)所示的四个节点的循环网络，可以用右侧图(b)的矩阵来表示，设该矩阵为W，其中1表示存在连接，0表示不存在连接，则$W_{12}=1,W_{23}=1,W_{34}=1,W_{41}=1$分别表示节点1连接节点2，节点2连接节点3，节点3连接节点4，节点4连接节点1；这里要注意是单方向的，比如矩阵中有$W_{21}=0$。

图(b)中的0和1仅表示是否存在连接，如果要加上权重的信息，如图(c)所示，权重都为0.8，则矩阵可以写为图(d)的形式。

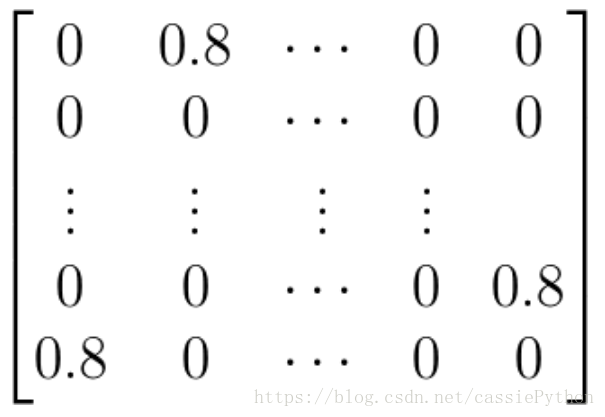

从而对于有N个中间节点且权重为0.8的循环状态网络，可以用矩阵表示为：

OK，现在我们在实现一下这个环形的结构，实际上我们只需要先生成一个单位矩阵，乘以权值，然后做一下简单的变换就OK了。

%使用eye生成一个单位矩阵，乘以权值 W = eye(resSize) * 0.8; %进行变换操作，得到环形结构的矩阵表示 W = circshift(W,[1,2]);

最后考虑跳跃连接，令其从第一个节点开始，每隔步长l=10连接另一个节点，注意这里的连接是双向的，实际上即：$W_{1,11}=W_{11,1}=0.7,W_{11,21}=W_{21,11}=0.7，... ,W_{491,1}=W_{1,491}=0.7$。我们只需要一个for循环，按照步长l=10，通过赋值操作就可以实现了，但是要注意一点，最后一个连接$W_{491,1}=W_{1,491}=0.7$，我们使用一个取模运算来保证这一点。

step = 10; for i=1:step:resSize id = mod(i+step, resSize); W(i,id) = 0.7; W(id,i) = 0.7; end

完整代码如下：

% A minimalistic Echo State Networks demo with Mackey-Glass (delay 17) data  % in "plain" Matlab. % by Mantas Lukosevicius 2012 % http://minds.jacobs-university.de/mantas % load the data trainLen = 3000; testLen = 1000; initLen = 100; data = load('MackeyGlass-t17.txt'); load('signv.mat'); % plot some of it % figure(10); % plot(data(1:1000)); % title('A sample of data'); % generate the ESN reservoir inSize = 1; outSize = 1; resSize = 500; a = 0.3; % leaking rate signal = y(1:500,1:2); %signal of W_in %rand( 'seed', 42 ); Win = (zeros(resSize,1+inSize)+0.5) .* signal; %r=0.5 W = eye(resSize) * 0.8; W = circshift(W,[1,2]); % generate circle step = 10; for i=1:step:resSize id = mod(i+step, resSize); W(i,id) = 0.7; W(id,i) = 0.7; end % Option 1 - direct scaling (quick&dirty, reservoir-specific): % W = W .* 0.13; % Option 2 - normalizing and setting spectral radius (correct, slower): disp 'Computing spectral radius...'; opt.disp = 0; rhoW = abs(eigs(W,1,'LM',opt)); disp 'done.' W = W .* ( 1.25 /rhoW); % allocated memory for the design (collected states) matrix X = zeros(1+inSize+resSize,trainLen-initLen); % set the corresponding target matrix directly Yt = data(initLen+2:trainLen+1)'; % run the reservoir with the data and collect X x = zeros(resSize,1); for t = 1:trainLen u = data(t); x = (1-a)*x + a*tanh( Win*[1;u] + W*x ); if t > initLen X(:,t-initLen) = [1;u;x]; end end % train the output reg = 1e-8; % regularization coefficient X_T = X'; % Wout = Yt*X_T * inv(X*X_T + reg*eye(1+inSize+resSize)); Wout = Yt*X_T / (X*X_T + reg*eye(1+inSize+resSize)); % Wout = Yt*pinv(X); % run the trained ESN in a generative mode. no need to initialize here, % because x is initialized with training data and we continue from there. Y = zeros(outSize,testLen); u = data(trainLen+1); for t = 1:testLen x = (1-a)*x + a*tanh( Win*[1;u] + W*x ); y = Wout*[1;u;x]; Y(:,t) = y; % generative mode: u = y; % this would be a predictive mode: u = data(trainLen+t+1); end errorLen = 1000; mse = sum((data(trainLen+2:trainLen+errorLen+1)'-Y(1,1:errorLen)).^2)./errorLen; disp( ['MSE = ', num2str( mse )] ); % plot some signals figure(1); plot( data(trainLen+2:trainLen+testLen+1), 'color', [0,0.75,0] ); hold on; plot( Y', 'b' ); hold off; axis tight; title('Target and generated signals y(n) starting at n=0'); legend('Target signal', 'Free-running predicted signal'); figure(2); plot( X(1:20,1:200)' ); title('Some reservoir activations x(n)'); figure(3); bar( Wout' ) title('Output weights W^{out}');

最后给出代码中要用到的文件：
– signv.mat
– MackeyGlass-t17.txt
– ESN和CRJ源码

请点击这里下载

备注：如果要使用上述代码，请仔细检查，编程小菜鸟。。。
