LTE学习笔记 ——RRC连接建立

大家好，欢迎来到IT知识分享网。

RRC：Radio Resource Control，无线资源控制。 S-TMSI：临时移动用户标识，由MMEC和M-TMSI组成，在一个MME内唯一标识一个UE。由核心网配置。 MMEGI：MME Group ID

RRC连接建立涉及的定时器：T300、T302、T303、T305

1. RRC连接建立的目的

（1）建立SRB1
（2）发送NAS消息

2. RRC连接建立信令

RRC Connection Request（Msg3，SRB0， CCCH）
RRC Connection Setup（Msg4，SRB0，CCCH）
RRC Connection Setup Complete（Msg5，SRB1，DCCH）
RRC Connection Reject（SRB0，CCCH）

3. RRC连接建立过程

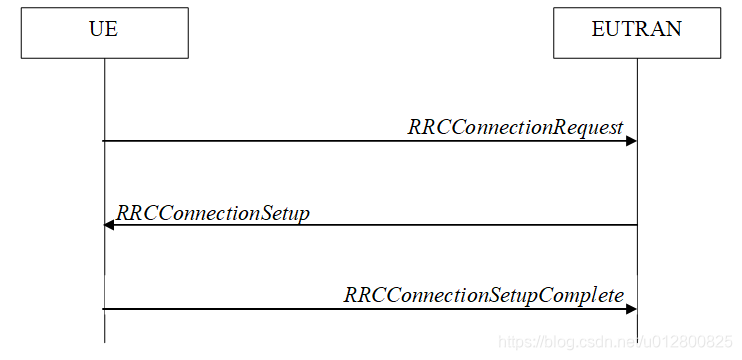

（1）RRC连接建立成功过程

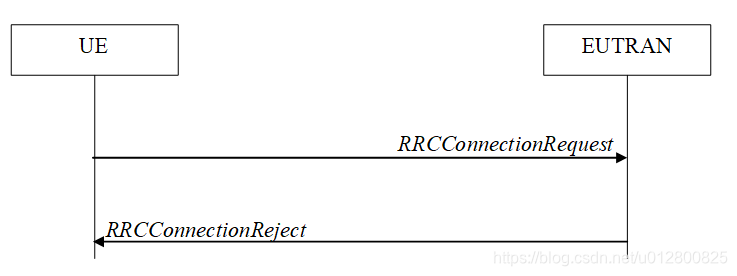

（2）RRC连接建立失败过程

4. RRC Connection Request

（1）触发条件：

UE高层CM层发起寻呼或响应寻呼；
MM层发起注册、位置更新、TA更新

（2）准备工作：判断UE是否可以接入小区。

判断元素：触发条件、定时器T302、T303、T305、小区禁止接入信息（sib2）

（3）发送内容：

Initial UE-Identity：上层提供的S-TMSI或一个随机值（40比特）
establishment Cause：emergency、highPriorityAccess(11~15)、mt-access、mo-data、mo-signalling

（4）eNodeB处理：
eNodeB根据接纳控制来决定是否允许UE接入E-UTRAN。
若允许，发送RRC Connection Setup；否则，发送RRC Connection Reject。

（5）IE：

RRCConnectionRequest ::= SEQUENCE { criticalExtensions CHOICE { rrcConnectionRequest-r8 RRCConnectionRequest-r8-IEs, rrcConnectionRequest-r15 RRCConnectionRequest-5GC-r15-IEs } } RRCConnectionRequest-r8-IEs ::= SEQUENCE { ue-Identity InitialUE-Identity, establishmentCause EstablishmentCause, spare BIT STRING (SIZE (1)) } RRCConnectionRequest-5GC-r15-IEs ::= SEQUENCE { ue-Identity InitialUE-Identity-5GC, establishmentCause EstablishmentCause-5GC, spare BIT STRING (SIZE (1)) } InitialUE-Identity ::= CHOICE { s-TMSI S-TMSI, randomValue BIT STRING (SIZE (40)) } InitialUE-Identity-5GC ::= CHOICE { ng-5G-S-TMSI-Part1 BIT STRING (SIZE (40)), randomValue BIT STRING (SIZE (40)) } EstablishmentCause ::= ENUMERATED { emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, delayTolerantAccess-v1020, mo-VoiceCall-v1280, spare1} EstablishmentCause-5GC ::= ENUMERATED { emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, mo-VoiceCall, spare2, spare1}

5. RRC Connection Setup

（1）触发条件：eNodeB收到来自UE的RRC Connection Request。

（2）发送内容：

SRB：SRB标识、RLC配置、逻辑信道配置。
DRB：(addmod:HO) eps-BearerIdentity、DRB标识、PDCP配置、RLC配置、MAC层针对指定逻辑信道的配置。
mac-MainConfig
sps
physicalConfigurationDedicated

（3）UE处理：

利用Msg2分配的C-RNTI接收来自基站的RRC Connection Setup消息
建立SRB1
停止定时器T300、T302、T303、T305、T320（若这些定时器在运行）
停止小区重选流程
UE进入RRC连接态
设置RRC Connection Setup Complete内容

（4）IE：

RRCConnectionSetup ::= SEQUENCE { rrc-TransactionIdentifier RRC-TransactionIdentifier, criticalExtensions CHOICE { c1 CHOICE { rrcConnectionSetup-r8 RRCConnectionSetup-r8-IEs, spare7 NULL, spare6 NULL, spare5 NULL, spare4 NULL, spare3 NULL, spare2 NULL, spare1 NULL }, criticalExtensionsFuture SEQUENCE {} } } RRCConnectionSetup-r8-IEs ::= SEQUENCE { radioResourceConfigDedicated RadioResourceConfigDedicated, nonCriticalExtension RRCConnectionSetup-v8a0-IEs OPTIONAL } RRCConnectionSetup-v8a0-IEs ::= SEQUENCE { lateNonCriticalExtension OCTET STRING OPTIONAL, nonCriticalExtension SEQUENCE {} OPTIONAL }

6. RRC Connection Setup Complete

（1）触发条件：UE完成SRB1配置后，向eNodeB发送RRC Connection Setup Complete。

（2）发送内容：

Selected PLMN-Identity：UE从Sib1的PLMN列表中选择的PLMN索引号。
Registered MME：UE从高层得到的，包含UE注册MME的GUMMEI（mmegi，mmec）
Dedicated Info NAS：UE从高层得到的，包含了第一条NAS消息的内容：UE网络能力、TAI、GUTI等。（附着请求、PDN连接请求）

（3）IE：

RRCConnectionSetupComplete ::= SEQUENCE { rrc-TransactionIdentifier RRC-TransactionIdentifier, criticalExtensions CHOICE { c1 CHOICE{ rrcConnectionSetupComplete-r8 RRCConnectionSetupComplete-r8-IEs, spare3 NULL, spare2 NULL, spare1 NULL }, criticalExtensionsFuture SEQUENCE {} } } RRCConnectionSetupComplete-r8-IEs ::= SEQUENCE { selectedPLMN-Identity INTEGER (1..maxPLMN-r11), registeredMME RegisteredMME OPTIONAL, dedicatedInfoNAS DedicatedInfoNAS, nonCriticalExtension RRCConnectionSetupComplete-v8a0-IEs OPTIONAL } RegisteredMME ::= SEQUENCE { plmn-Identity PLMN-Identity OPTIONAL, mmegi BIT STRING (SIZE (16)), mmec MMEC }

7. RRC Connection Reject

（1）触发条件：eNodeB收到来自UE的RRC Connection Request，根据接纳控制算法，不允许UE接入。

（2）发送内容：wait time，定时器T302的时长。
