普冉（PUYA）单片机开发笔记(2): Keil uVision工程的文件组织

大家好，欢迎来到IT知识分享网。

上一篇记录了使用 PUYA 软件包的例程，尝试了对 PY32F003F18P 的 UART 收发。然后就尝试新开一个 uVision Project，发现总是出现各种各样的 xxxx.h — No such file… 的错误。这是由于厂家自带的例程调用了N多存放在软件包的上级目录中的各种 Driver，BSP，CMSIS 的库文件。

重建厂家例程的最佳实践是基于厂家例程进行修改。从 uVision Project 工程中打开对应的文件，使用 “Open Containing Folder” 获取其所在文件夹（子目录），然后将这些子目录都拷贝到例程所在目录下。这样做以后，可以将例程所在子目录直接打包压缩，方便移植。要不的话，还要把整个厂家软件包都压缩进去，好不麻烦。

今天就把我搬运的过程和结果分享给大家，供指教。

Keil uVision Project的文件组织

UART_IT 例程的 uVision 工程的文件组织如下图所示。如同其它的工程类似，包含 Startup、Application、BSP（可选）、Drivers、Doc 和 CMSIS 共6个组。

• Startup 包括 startup_xxx.s 和 system_xxx.c，startup_xxx.s 是 MCU 的启动汇编代码，system_xxx.c 包含了 MCU 时钟系统和其它一些初始化代码。
• Application 包括了 main.c，xxx_hal_msp.c 和 xxx_it.c，图中的 app.c 是用户代码。Application 是应用代码和应用逻辑处理的程序集。
• BSP（Start_Kit）包含了开发板的一些特定的定义。如果不需要，可以不建立这个组，也不用导入其中的文件。
• Drivers 是最重要的库函数。这里导入了厂家的 HAL_Drivers。可以根据需要导入对应的 HAL_Driver。把厂家的 HAL_Drivers 全部导入也是一种一劳永逸的方法，只不过要“看得惯”那些总也用不到的文件列表。;)
• Doc 组包含了 readme，help 和 release notes 等文档。

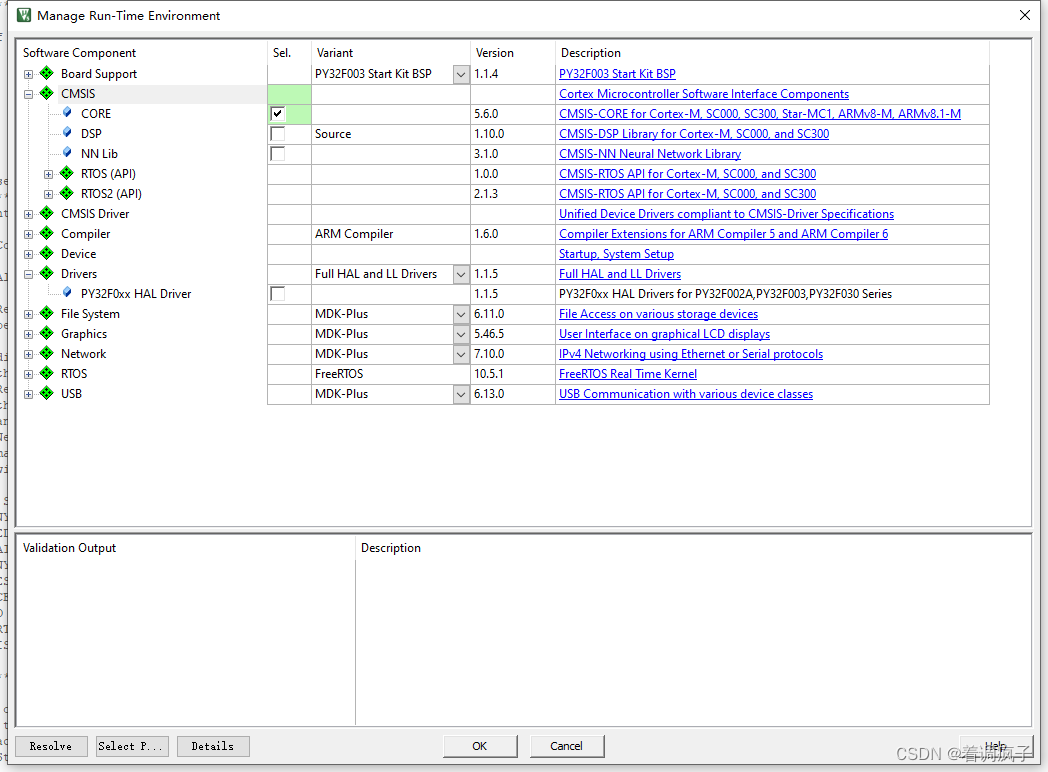

• CMSIS 是芯片选择时由 uVision 自动创建的。导入 PUYA 的 DFP 以后，在创建工程时，只需要选择 CMSIS 的 Core，其它的都不需要选择。尤其是 Drivers –> PY32F0xx HAL Driver 不需要选中，因为在上面的 Drivers 一节已经把 HAL_Driver 拷贝到例程目录下了。

例程的文件在硬盘上的目录树

如下所示。.vscode 是用过了 vscode 以后留下的，不必理会。 MDK-ARM，EWARM 由 uVision 创建，其它文件夹都是手动拷贝的。

.
├─.vscode
├─Drivers
│  ├─BSP
│  │  ├─PY32F002xx_Start_Kit
│  │  ├─PY32F003xx_Start_Kit
│  │  └─PY32F030xx_Start_Kit
│  ├─CMSIS
│  │  ├─Device
│  │  │  └─PY32F0xx
│  │  │      ├─Include
│  │  │      └─Source
│  │  │          ├─arm
│  │  │          └─iar
│  │  ├─DSP_Lib
│  │  │  └─Source
│  │  │      ├─BasicMathFunctions
│  │  │      ├─CommonTables
│  │  │      ├─ComplexMathFunctions
│  │  │      ├─ControllerFunctions
│  │  │      ├─FastMathFunctions
│  │  │      ├─FilteringFunctions
│  │  │      ├─MatrixFunctions
│  │  │      ├─StatisticsFunctions
│  │  │      ├─SupportFunctions
│  │  │      └─TransformFunctions
│  │  ├─Include
│  │  └─RTOS
│  │      └─Template
│  └─PY32F0xx_HAL_Driver
│      ├─Inc
│      └─Src
├─EWARM
├─Inc
├─MDK-ARM
│  ├─DebugConfig
│  ├─Output
│  │  ├─Debug
│  │  └─Release
│  └─RTE
│      ├─_PY-Practice
│      ├─_USART_IT_Debug
│      └─_USART_IT_Release
└─Src

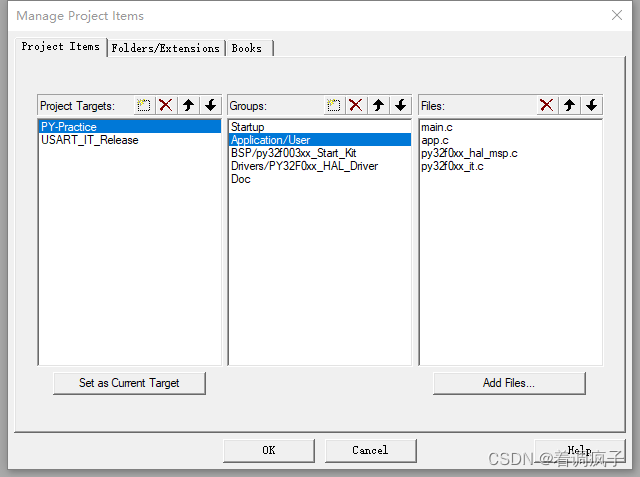

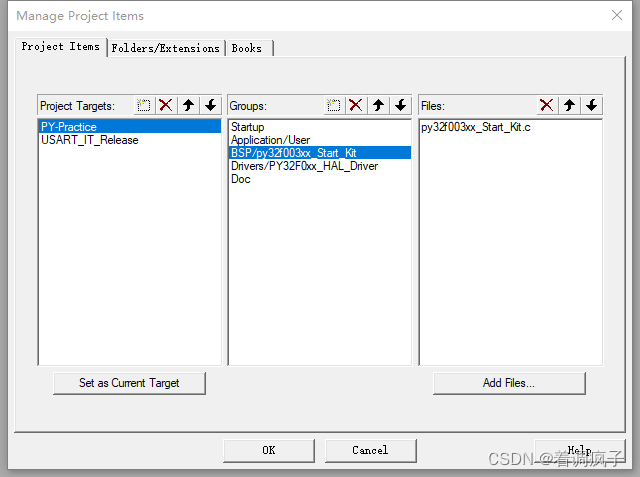

uVision 工程的组织图

不说废话，见下列截图。

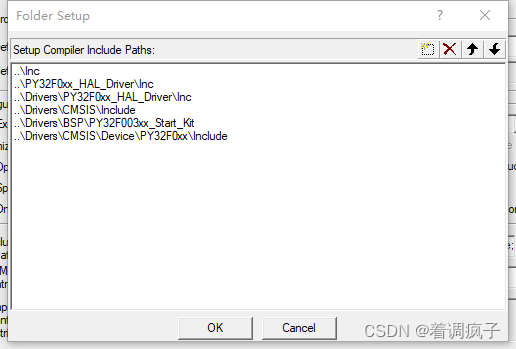

魔术棒修改 C/C++ 的 include 目录

PY32F003x8 的 GPIO 操作

首先在 main.c 中增加 GPIO_Config(void) 函数如下。这些语句是不是很熟悉？是滴，PY32 的 GPIO_Config 和 STM32 系列的指令是相同的。

/ 函数信息 ：void GPIO_Config(void) 功能描述 ：GPIO初始化 输入参数 ： 输出参数 ： 备注 ：将GPIO_PB5初始化为输出口 / void GPIO_Config(void) { GPIO_InitTypeDef GPIO_InitStruct = {0}; /* GPIO Ports Clock Enable */ __HAL_RCC_GPIOA_CLK_ENABLE(); __HAL_RCC_GPIOB_CLK_ENABLE(); /*Configure GPIO pin Output Level */ HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET); /*Configure GPIO pin : PB5 */ GPIO_InitStruct.Pin = GPIO_PIN_5; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; HAL_GPIO_Init(GPIOB, &GPIO_InitStruct); }

然后在 main.c 的循环中调用 HAL_GPIO_TogglePin 函数，看一下效果。手头的开发板上驱动 LED3 的管脚是 PB5，灌流式连接。

/ 函数信息 ：void main(void) 功能描述 ：main函数 输入参数 ： 输出参数 ： 备注 ： / int main(void) { HAL_Init(); // systick初始化 GPIO_Config(); // Intialize GPIO PB5 USART_Config(); // USART初始化 #if(0) MX_DMA_Init(); // Intialize DMA #endif printf("\r\n+---------------------------------------+" "\r\n| PY32F003 MCU is ready. |" "\r\n+---------------------------------------+" "\r\n"); /*通过中断方式发送数据*/ if (HAL_UART_Transmit_IT(&UartHandle, (uint8_t *)aTxBuffer, 12) != HAL_OK) { Error_Handler(); } while (1) { / * For testing GPIO output * 2023-11-24 * Hard coder Luoyuan */ HAL_Delay(1000); HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_5); } }

总结

OK，先这些内容。

• 将例程的所有文件集中在一个子目录中，方便其它开发者移植，打一个压缩包，随处打开即可，不需要把整个厂家软件包都压缩进去。
• 把 Drivers–>HAL_Drivers 拷贝到例程目录下。
• 根据 Keil 的组织规则重新安排文件组，重新设定 include 目录。
• CMSIS 只需要选中 Core，其它选项不必选择。
• PY32 的 GPIO 操作函数和 STM32 相同。

谢谢各位的关注和指点。
