1.上拉电阻的作用
拉高端口的电平，解决引脚电平的不确定性。一般都伴随着MOS管出现，（这里的MOS管指的是芯片内部电路）。
2.上拉电阻如何工作的，为什么可以拉高电平？

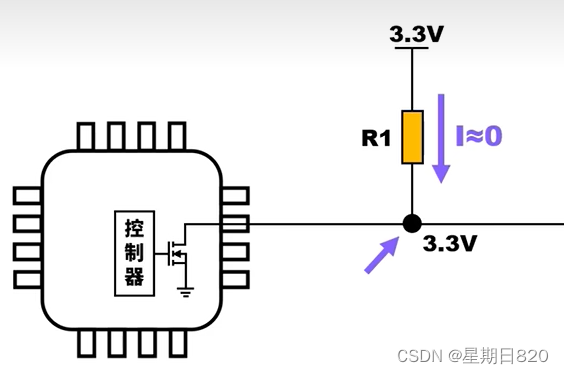

首先需要知道串联分压这个事，串联，电流不变，电阻阻值越大，分得的电压就越大。如图，当MOS管关闭时，可以把它当成一个无穷大的电阻，此时它的对地电压就会很大，R1的电压和它相比就很小了，所以此时引脚处的电压就是高电平了，那么这个电阻就叫上拉电阻。
3.可以不接电阻吗？
不接电阻此处也是高电平，但仅限MOS截止时，如果MOS导通了，那么电源直接对地，就短路了。
4.上拉电阻如何取值

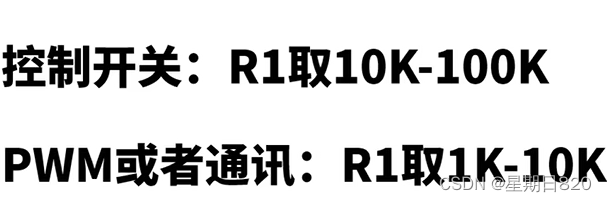

取值一般在1K~100K之间。
漏电流：就是被浪费的电流，产生热量消耗了。如果上拉电阻选的太小，I=U/R，流经它的电流就会大，没有被用到还产生热量了。
驱动能力：如果上拉电阻太大，分得的电压就会多，芯片引脚处输出的电压就会相对低，就会影响对其他电路的驱动。
注：图片均来自哔哩哔哩，文章只是自己的理解，如有错误欢迎批评指正。
