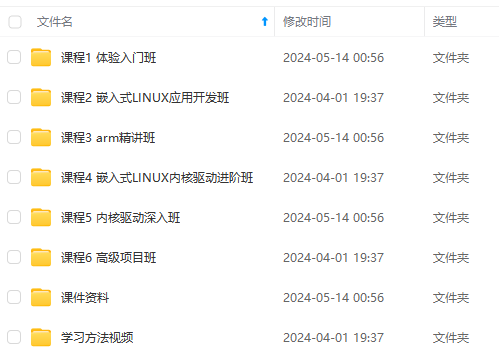

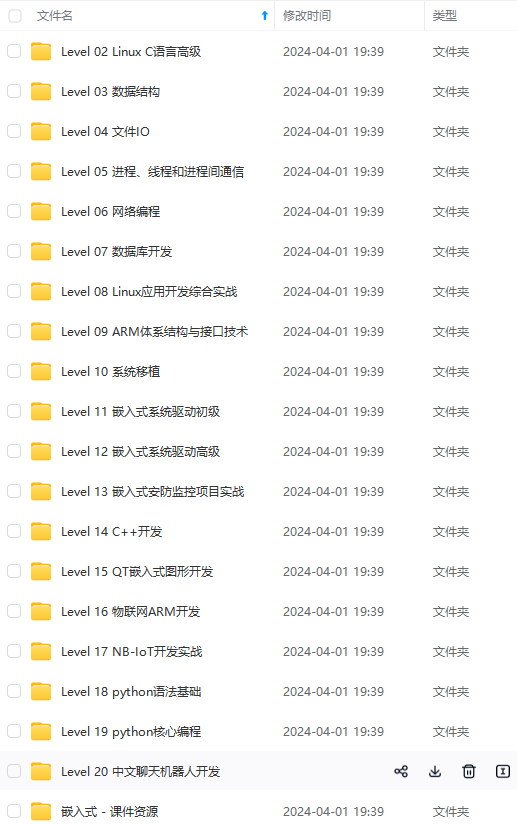

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新

需要这些体系化资料的朋友，可以加我V获取：vip1024c （备注嵌入式）

如果你需要这些资料，可以戳这里获取

4、 读出信号，并进行放大。
图1.2 CMOS传感器信号读出示意图

二、图像传感器像素结构

CMOS传感器上的主要部件是像素阵列，这是其与传统芯片的主要区别。每个像素的功能是将感受到的光转换为电信号，通过读出电路转为数字化信号，从而完成现实场景数字化的过程。像素阵列中的每个像素结构是一样的，如图2.1是典型的前照式像素结构，其主要结构包括：

1、 On-chip-lens:该结构可以理解为在感光元件上覆盖的一层微透镜阵列，它用来将光线聚集在像素感光区的开口上。可以增加光电转化效率，减少相邻像素之间的光信号串扰。

2、 Color filter：该结构是一个滤光片，包括红/绿/蓝三种，分别只能透过红色、绿色、蓝色对应波长的光线。该滤光片结构的存在，使得每个像素只能感应一种颜色，另外的两种颜色分量需要通过相邻像素插值得到，即demosaic算法。

3、 Metal wiring：可以为金属排线，用于读出感光区的信号（其实就是像素内部的读出电路）。

4、 Photodiode：即光电信号转换器，其转换出的电信号会经过金属排线读出。

图2.1 像素结构

其中，Photodiode和Metal wiring对CMOS传感器的性能影响最大（比如光电转换效率，读出噪声等），也是目前主流传感器厂商注重提高的工艺。为了方便叙述，下面将Photodiode和Metal wiring简称为Pixel（即包括每个像素内的感光区域和读出电路）。

Passive Pixel

最简单的Pixel结构只有一个PN结作为photodiode感光，以及一个与它相连的reset晶体管作为一个开关（如图2.2）。它的工作方式如下：

1、 在开始曝光之前，该像素的行选择地址会上电（图中未画出），从而RS会激活，连通PN结与column bus。同时列选择器会上电，此时PN结会被加载高反向电压（例如3.3 V）。在Reset（即PN结内电子空穴对达到平衡）完成后，RS将会被停止激活，停止PN结与column bus的连通。

2、 在曝光时间内，PN结内的硅在吸收光线后，会产生电子-空穴对。由于PN结内电场的影响，电子-空穴对会分成两个电荷载体，电子会流向PN结的n+端，空穴会流向PN结的p-substrate。因此，经过曝光后的的PN结，其反向电压会降低。

3、 在曝光结束后，RS会被再次激活，读出电路会测量PN结内的电压，该电压与原反向电压之间的差，就是PN结接受到的光信号。（在主流sensor设计中，电压差与光强成正比关系）在读出感光信号后，会对PN结进行再次reset，准备下次曝光。

图2.2 像素结构

这种像素结构，其读出电路完全位于像素外面，称为Passive Pixel。Passive Pixel的读出电路简单，整个Pixel的面积可以大部分用于构造PN结，所以其满阱电容一般会高于其他结构。但是，由于其信号的读出电路位于Pixel外面，它受到电路噪声的影响比Active Pixel（下一节会介绍）大。Passivel Pixel噪声较大有2个主要原因：

1、 相对读出电路上的寄生电容，PN结的电容相对较小。代表其信号的电压差相对较小，这导致其对电路噪声很敏感。

2、 如图2.3(b)，PN结的信号，先经过读出电路，才进行放大。这种情况，注入到读出信号的噪声会随着信号一起放大。

图2.3 Active Pixel和Passive Pixel噪声注入对比

Active Pixel

Active Pixel指的是在像素内部有信号读出电路和放大电路的像素结构。如图2.3(a)，信号传出Pixel之前，就已经读出并放大，这减少了读出信号对噪声的敏感性。随着工艺的发展，基于Active Pixel的CMOS传感器在暗电流和噪声表现上有很大提升，Active Pixel结构随之成为了CMOS传感器的主流设计。

图2.4展示了基于PN结的Active Pixel结构，也成为3T像素结构（每个像素包含3个三极管）。在这种结构中，每个像素包含一个PN结作为感光元件，一个复位三极管RST，一个行选择器RS，以及一个信号放大器SF。其工作方式和Passive Pixel类似：

1、 复位。给PN结加载反向电压，或者说激活RST给PN结进行复位。复位完成后，不再导通RST。

2、 曝光。和在Passive Pixel中一样，光子打到PN结及硅基，被吸收后产生电子-空穴对。这些电子空穴对通过电场移动后，减小PN结上的反向电压。

3、 读出。在曝光完成后，RS会被激活，PN结中的信号经过运放SF放大后，读出到column bus。

4、 循环。读出信号后，重新复位，曝光，读出，不断的输出图像信号。

图2.4 PN结像素结构

基于PN结的Active Pixel流行与90年代中期，它解决了很多噪声问题。但是由PN结复位引入的kTC噪声，并没有得到解决。为了解决复位kTC噪声，减小暗电流，引入了基于PPD结构（Pinned Photodiode Pixel）的像素结构。PPD pixel包括一个PPD的感光区，以及4个晶体管，所以也称为4T像素结构（如图2.5）。PPD的出现，是CMOS性能的巨大突破，它允许相关双采样（CDS）电路的引入，消除了复位引入的kTC噪声，运放器引入的1/f噪声和offset噪声。
图2.5 PPD像素结构

对比图2.4和2.5，发现示意图右边的结构基本一致。但他们的功能有明显差异，对于PPD，右边部分电路只是信号读出电路。读出电路与光电转换结构通过TX完全隔开，这样可以将光感区的设计和读出电路完全隔离开，有利于各种信号处理电路的引入（如CDS，DDS等）。另外，PPD感光区的设计采用的是p-n-p结构，减小了暗电流。PPD像素的工作方式如下：
　　
1、 曝光。光照射产生的电子-空穴对会因PPD电场的存在而分开，电子移向n区，空穴移向p区。

2、 复位。在曝光结束时，激活RST，将读出区（n+区）复位到高电平。

3、 复位电平读出。复位完成后，读出复位电平，其中包含运放的offset噪声，1/f噪声以及复位引入的kTC噪声，将读出的信号存储在第一个电容中。

4、 电荷转移。激活TX，将电荷从感光区完全转移到n+区用于读出，这里的机制类似于CCD中的电荷转移。

5、 信号电平读出。接下来，将n+区的电压信号读出到第二个电容。这里的信号包括：光电转换产生的信号，运放产生的offset，1/f噪声以及复位引入的kTC噪声

6、 信号输出。将存储在两个电容中的信号相减（如采用CDS，即可消除Pixel中的主要噪声），得到的信号在经过模拟放大，然后经过ADC采样，即可进行数字化信号输出。

图2.6 共享读出电路的PPD像素结构

三、CMOS sensor内部结构及平面构造（floorplan）

光电二极管具有正向导通反向截止的特殊，反向的特性还有个电容的特性，当在二极管上加反向偏置电压时，就会给电容充电，当电容充满电荷之后，光子的射入会导致内部激发出新的电子 空穴对，与原来充电形成的电子空穴对进行配对放电，形成光电流I_ph，光电流I_ph给右侧的电容充电变成一个电压输出

四、光子（Photon）与量子效率(quantum efficiency)

自然界中有不同频率的光线，如果我们简单来说分成RGB三种频率的光线，由于RGB的频率不同，所载有的能量也是不同的，以蓝光子为例，所载有的能量为4.41E-19焦耳，单个光子的能量E=hc/普朗克常量，那么一束光子的能量就等于所有光子能量的总和Total_Power=sum_of(all photons)。量子效率QE定义为，在一个camera sensor里面，经过color filter透射过来的光子转变成电荷的的效率，如果透射过来三个光子，产生出来一个电子空穴对，那么这个效率就是1/3.
