机器学习学习笔记（2）——ROC、AUC与loss公式的推导过程

大家好，欢迎来到IT知识分享网。

一、ROC

1. 概念

ROC全称是“受试者工作特征”（Receiver Operating Characteristic）曲线，这也是一个用于性能度量的工具，与P-R曲线相似，不过纵轴为“真正例率”（True Positive Rate，TPR），横轴为“假正例率”（False Positive Rate，FPR），两者公式如下：


细心地读者已经发现了，TPR的公式和R（召回率）公式一模一样，然后我们用上篇文章的方法来解读这两个公式：

1. TPR = 预测正确的正类 / 真实情况中的正类。即预测准确的正类占所以正类的比例；
2. FPR = 预测成正类的负类 / 真实情况中的负类。即预测错误的负类占所有负类的比例。

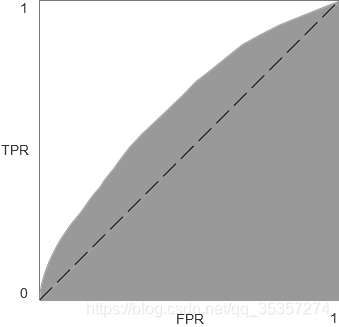

由这两个数据作为ROC曲线的横轴与纵轴，而曲线下方的面积为AUC（Area Under ROC Curve，下面细讲），如下图所示：

我们会发现，如果越靠近(0, 1)这个点，TPR越高，FPR越低，说明预测结果更好，在(0, 1)时最高，预测率100%准确；在角平分线上方，预测器正确的比率比错误高；在角平分线上，TPR和FPR是五五开的，也就是说这个预测器等于是在蒙，一半一半的正确率；如果在角平分线下方，那么就是毒奶预测器了，反向思考结果即可。

这里是连续的情况（其实我画的就像是离散的一样…曲线不好画呜呜呜），但是如果数据有限，就会变成离散的情况，如书上34页图2.4b一样，还有我们下面的栗子。

2. 绘制方法

书上只写了一个绘制方法，但是我用了两种方法进行绘制，我这边先叙述我自己的方法，再讲解书上的方法，最后再来分析为什么我的方法的最优情况就是书上的方法。

这里先把南瓜书的栗子给大家放上来：

预测结果：
(s1, 0.77, +),(s2, 0.62, −),(s3, 0.58, +),(s4, 0.47, +),(s5, 0.47, −),(s6, 0.33, −),(s7, 0.23, +),(s8, 0.15, −)

一共4个正类，4个负类，m⁺ = 4，m^– = 4。
ROC曲线：

注：绿色的线代表该预测结果是个真正例，红色的线代表预测结果是个假正例。

这个曲线我其实有点没弄懂这个蓝色的线，因为我第一次绘图的时候是用的一根绿加一根红，但是后来发现这样绘图与公式的结果不同，于是我就开始考虑这个蓝色线的问题，由于蓝色线包含的两个点分别为：(s4, 0.47, +),(s5, 0.47, −)，值相同，预测结果不同，所以我个人的理解如下：

由于值相同，预测相反，如果按照先绿色再红色，那么会使得AUC变大这么一个小三角形的面积，但是这种预测本身是摇摆的，不可能增大这么一坨预测正确的值而减少上面面积（loss）的值，所以就用角平分线来代替，这样无论是loss还是AUC的面积都相同。

2.1 我的方法

其实我的方法很简单，就是简单地计算TPR和FPR，计算步骤如下：

1. 将分类阈值设为最大，TPR和FPR都为0，第一个点(0, 0)；
2. 将s1划分为正例，也就是说s1是“截断点”，那么整个集合变为：（+, -, -, -, -, -, -, -），此时共有：1个TP，3个FN，4个TN，0个FP，FPR = 0 / (4 + 0) = 0，TPR = 1 / (1 + 3) = 1 / 4，第二个点为(0, 1 / 4)；
3. 将s1、s2划分为正例，此时s2为“截断点”，整个集合变为：（+, +, -, -, -, -, -, -），此时共有：1个TP，1个FP，3个TN，3个FN，FPR = 1 / (1 + 3) = 1 / 4，TPR = 1 / (1 + 3) = 1 / 4；
4. …

2.2 书上的方法

书上的方法步骤如下：

1. 将分类阈值设为最大，TPR和FPR都为0，第一个点(0, 0)；
2. 将分类阈值依次设为每个样例的预测值，即依次将每个样例划分为正例；
3. 前一个标记点坐标记为（x， y）；
4. 若当前为真正例则对应的标记点坐标为（x, y + 1 / m⁺），若当前为假正例则对应的标记点坐标为（x + 1 / m^–, y）；
5. 相连节点（如果预测值相同，那么跳过中间那个节点，连接相同节点的前一个节点和最后一个相同的节点，比如上面数据中的s3与s5）。

那么依据上面的方法，计算步骤如下：

1. 第一个点为(0, 0)；
2. 设定s1为正例，且s1为真正例，此时x = 0，y = 0，于是s1为（0， 0 + 1 / 4） = （0， 1 / 4）；
3. 设定s2为正例，且s2为假正例，此时x = 0，y = 1 / 4，于是s2为（0 + 1 / 4， 1 / 4） = （1 / 4， 1 / 4）；
4. …

2.3 两者的关系

为什么我的计算方式可以转换为书上的计算方式，我认为有以下几个原因：

1. 因为虽然每次都在改变，但是每一次只会有一个预测点发生改变；
2. TP + FN = m⁺， TN + FP = m^–，而m⁺与m^–是固定的，所以每次改变也仅会有一个发生改变，当TP + 1时，FN – 1是确定的，FP + 1时，TN – 1也是确定的，而对于两个公式而言，就是分子每次 + 1，但是分母不变，所以每次都是改变一个1 / m⁺或者1 / m^–。

2.4 性能评价

当我们评价多个预测器指标的时候，如果一个预测器的ROC完全包住了另外一个预测器的ROC，那么前者性能优于后者，但是如果有交叉的部分，就需要比较两者的AUC了。

二、AUC

1. 概念

AUC（Area Under ROC Curve），指的是ROC曲线下面的面积，用于评估ROC曲线的性能。

2. 计算

其实ROC的公式挺简单的，就是一个梯形面积的公式：

书上公式如下：

解读如下：

1. x_i+1 – x_i为高（读者可以把图竖着看）；
2. y_i + y_i+1为上底加下底（详见蓝色那根线）；

三、loss

我个人在loss这个表达式纠结了很久，所以这里也着重说这个公式。

1. 概念

书上写的l_rank对应的是ROC曲线上方的面积，AUC = 1 – l_rank，公式描述是：若正例预测值小于反例，则记一个“罚分”，若相等，则记0.5个“罚分”。

2. 计算

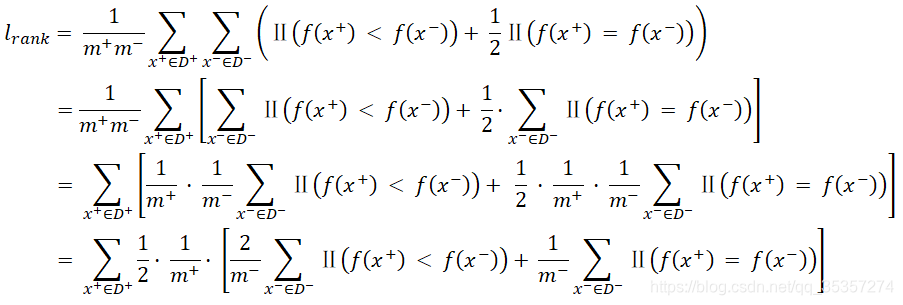

根据南瓜书上写的，这个公式其实也是个矩形公式，只是不容易推导出来，推导过程我就照搬南瓜书的推导了：

这里m⁺是指多少个正例，m^–是指多少个反例，D⁺代表正例集合，D^–代表反例集合。

我们下面解读就以最后一行公式解读：

鉴于大家懒得去上面翻数据，我这里把数据重新贴一下：
(s1, 0.77, +),(s2, 0.62, −),(s3, 0.58, +),(s4, 0.47, +),(s5, 0.47, −),(s6, 0.33, −),(s7, 0.23, +),(s8, 0.15, −)

我这里也重新画了个图来描述这个计算过程：

解读如下：

1. 这里我们就以公式最后一行来看，1 / 2就是矩阵面积中的“除以二”，1 / m⁺就是纵轴的一个刻度，也就是矩阵面积中的“高”，这两个是常数项，就先知道这两个的含义即可；
2. 最外层的x⁺∈D⁺求和，在代码中相当于一个for循环，遍历所有的正例；
3. 里层的两个x^–∈D^–求和，相当于嵌套了两个平行的for循环，遍历所有的反例，结合解读2，那么整个循环就是判断每个反例是否大于或等于每个正例，也可以说成是“判断每个正例是否小于等于每个反例”；
4. 由于数据是从大到小进行排列的，所以我们这里把数据可以简化为：(+, -, +, +, -, -, +, -)，注意，s4与s5是相同的预测值；
5. 于是整个遍历结果可以表现为下面表格：


计算过程如下：

1. 当第一遍遍历，正例为s1，发现s2-s8没有比s1大的，所以内层两个求和都为0，面积为0，对应上图为y1对应的那条红线；
2. 当第二遍遍历，正例为s3，发现s2比s3大，于是内层第一个求和为1，第二个求和为0，最后运算结果为(1 / m⁺) · (1 / m^–)，对应上图a1的面积；
3. 当第三遍遍历，正例为s4，发现s2比s4大，s5与s4相同，于是内层第一个求和为1，第二个求和为1，最后运算结果为 3 / (2 · m ⁺ · m^–)，对应上图a2的面积；
4. 当第四遍遍历，正例为s7，发现s2，s5，s6都比s7大，于是内层第一个求和为3，第二个求和为0，最后运算结果为 3 / (m⁺ · m^–)，对应上图a3的面积。
