目录：
一、概述
二、软件的下载
三、软件的使用

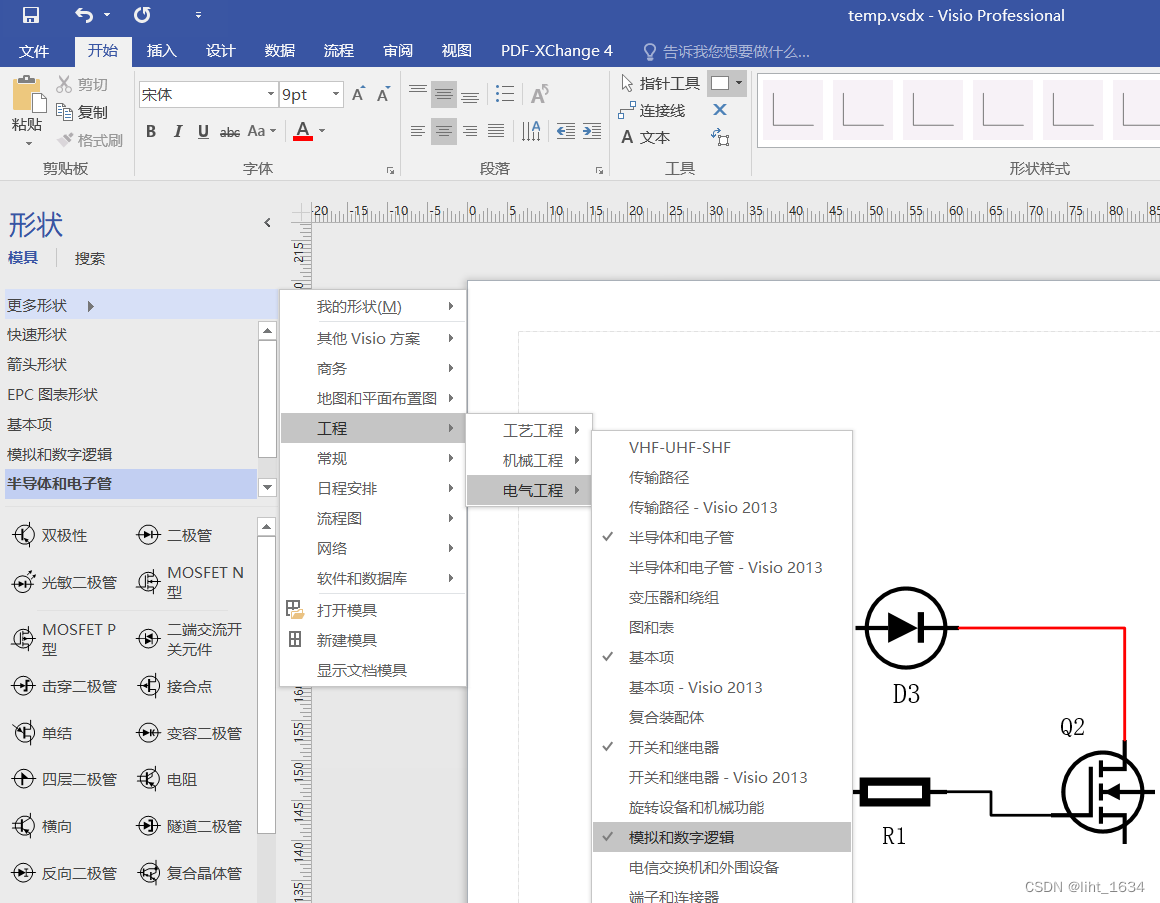

1、形状的导入
2、线条的使用
3、NPN/PNP选择与元件镜像
4、打开或取消箭头的自动吸附和自动连接
5、对象大小改变，首先选中对象
四、显示设置
1、最大化显示
五、画电流电压的波形图
1、电流表与电压表的绘制
2、电流电压的波形图
六、插入数学公式
一、概述
Microsoft Visio 是微软 Windows 系统的流程图和矢量绘图软件，支持制作流程图、架构图、网络图、日程表、模型图、甘特图和思维导图等。
二、软件的下载
链接：https://pan.baidu.com/s/1CZH0F2HWR5JwbrnI6wIi0g
提取码：1234
郑重声明：
1）本免费资源仅限个人学习或交流之用，严禁任何商业性质的使用。请您在使用完毕后，通过正规渠道在官网购买正版资源。
2）若您发现资料下载链接失效，请及时通过后台联系本人或查询官方网站。
3）本资料来源于网络，在此特别提醒，请勿将下载的资料或教程用于任何形式的商业活动。请您对自己的行为负责，遵守相关法律法规，尊重他人的知识产权。
4）若您在无意中发现相关资源侵犯了您的权益，请您及时通过博文底部的微信与本人取得联系。一经核实，本人将立即删除相关内容，并向您表示诚挚的歉意。
三、软件的使用

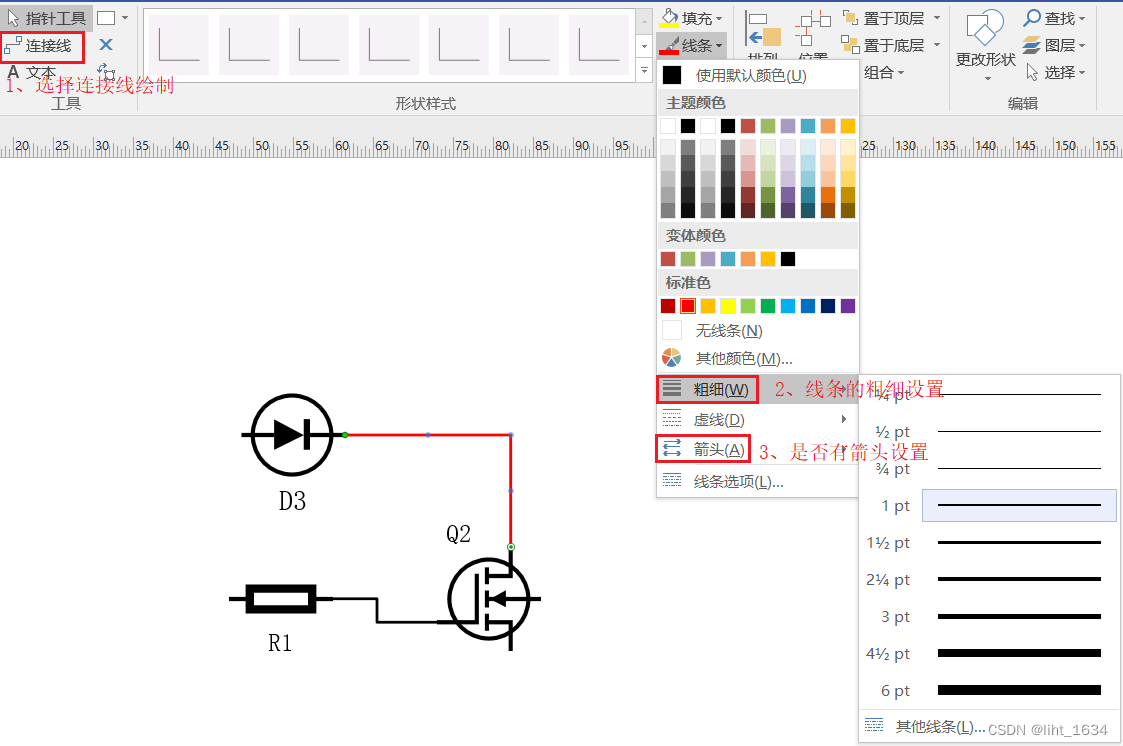

2、线条的使用

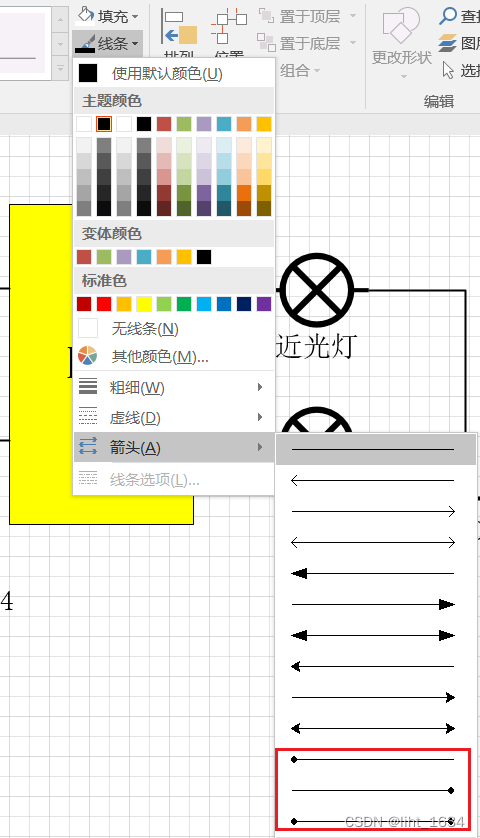

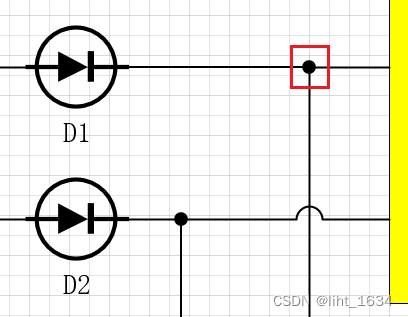

线条端增加连接点：

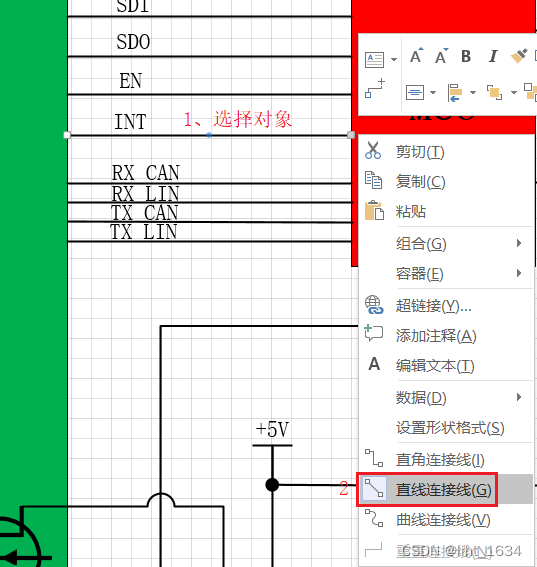

画出来的是折线：选中线条，点击鼠标右键，选择“直线连接线”如下图：

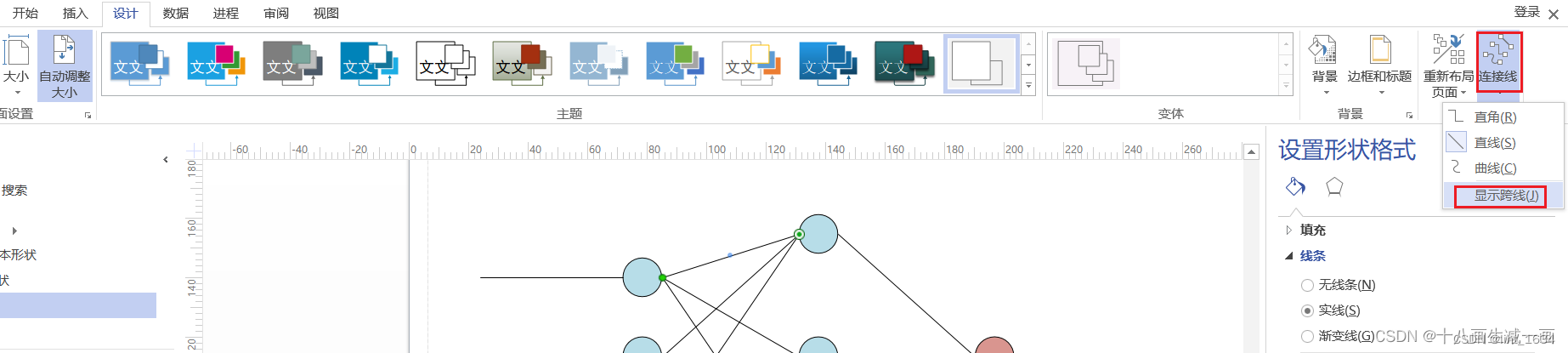

直线交叉时产生的交叉桥，影响整体美观，去掉交叉桥的方法：点击 CTRL 选择所有直线→选择上端工具栏的“设计”→去掉最右端“连接线”的“显示跨线”勾。

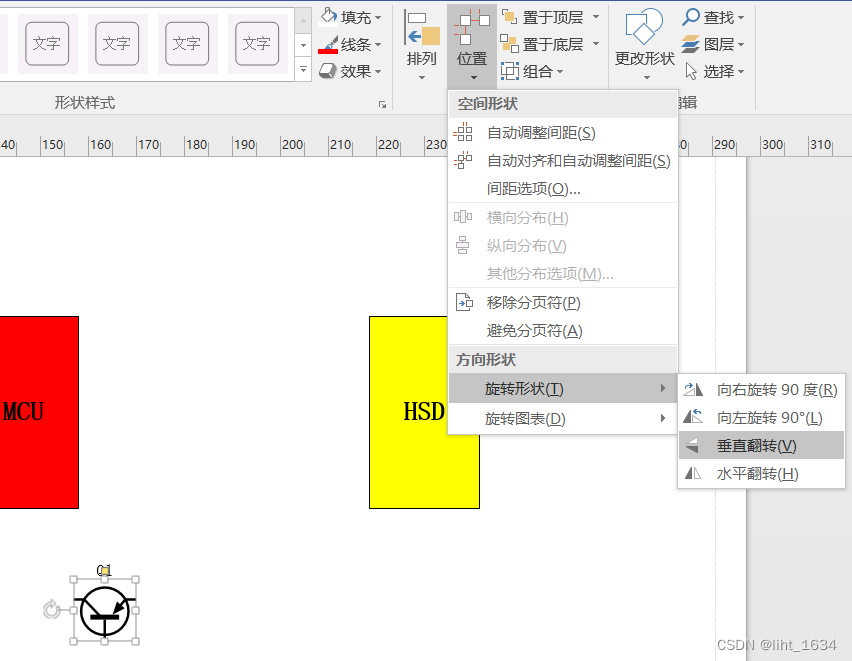

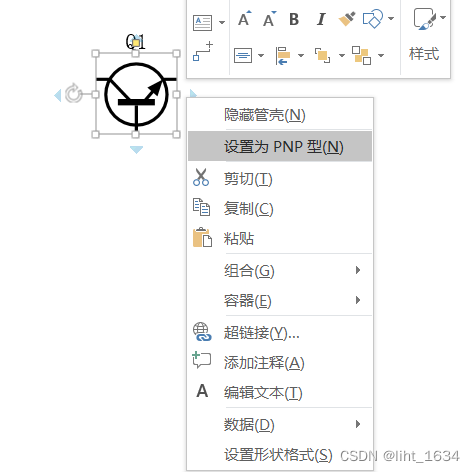

3、NPN/PNP选择与元件镜像
4、打开或取消箭头的自动吸附和自动连接

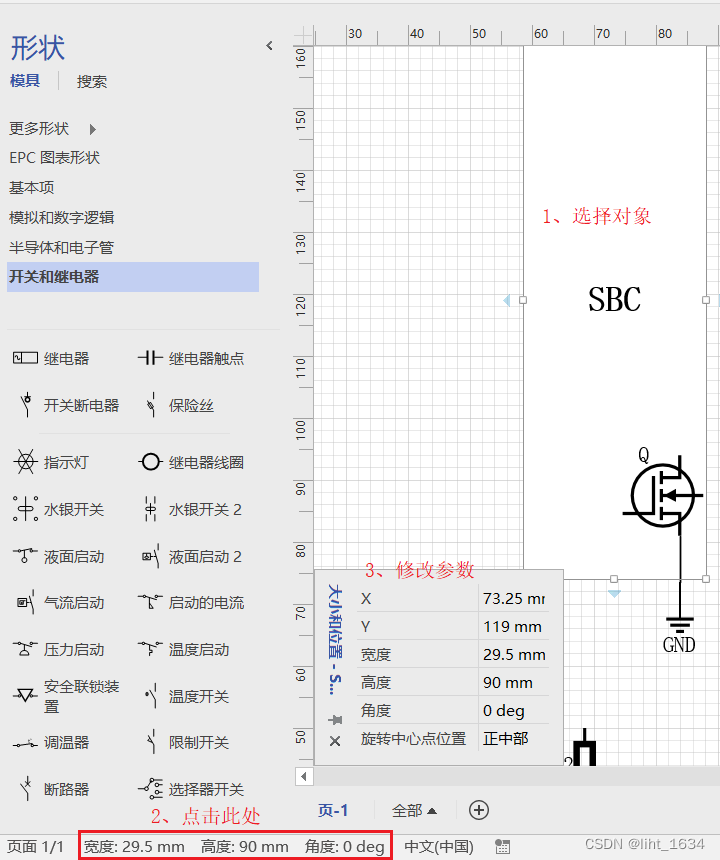

5、对象大小改变，首先选中对象
四、显示设置
1、最大化显示

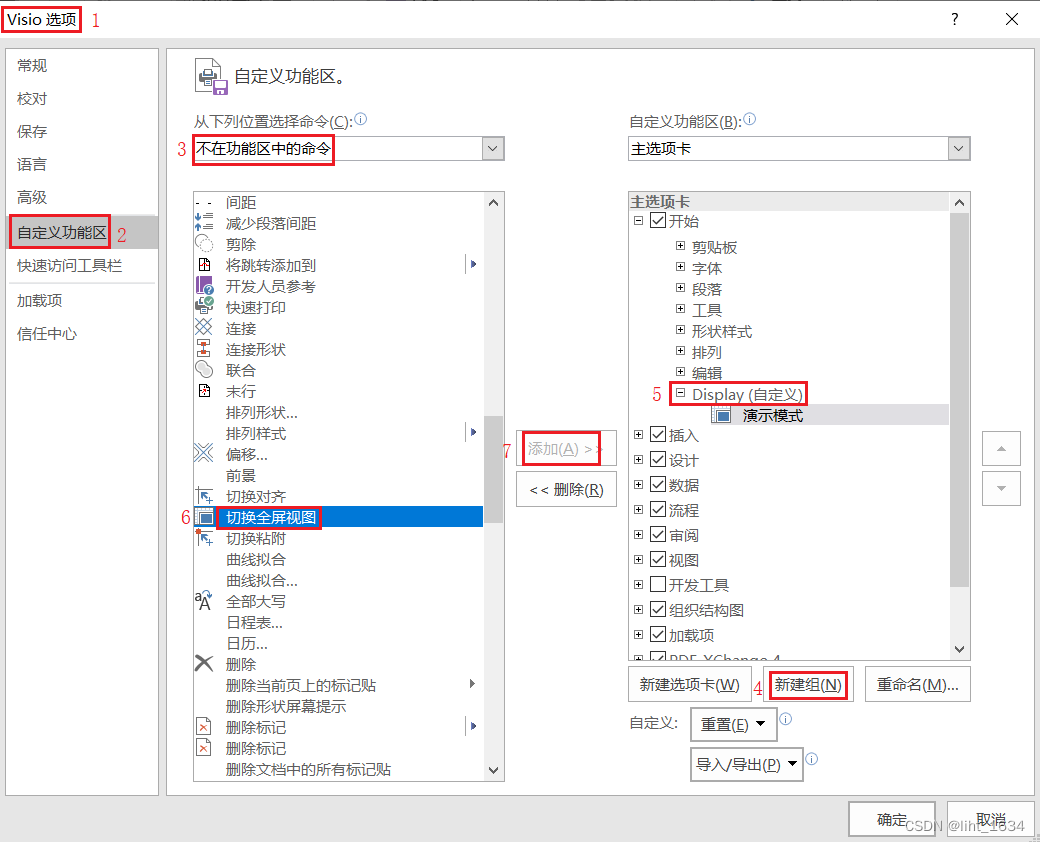

①打开 Visio 流程图，点击上方菜单栏上的“文件”。
②在文件菜单的下拉列表中选择“选项”，弹出 Visio 选项对话框。
③在 Visio 选项对话框中点击左侧选项卡列表中的“自定义功能区”。
④在右侧“从下列位置选择命令”下面点开方框右侧的下拉箭头，在列表中选择“不在功能区中的命令”。
⑤然后在右侧的主选项卡列表下面选择一个选项卡，然后点击“新建组”，在选中的选项卡下面新建一个命令组。
⑥在左侧的命令列表中找到并点击“切换全屏视图”，点击添加按钮，然后点击确定。
⑦回到流程图，在开发工具菜单下的新建组中点击“演示文稿模式”，即可快速进入全屏视图模式，点击鼠标左键可退出全屏视图。
全屏显示后，按住 CTRL+鼠标滚轮，可以再放大。
五、画电流电压的波形图

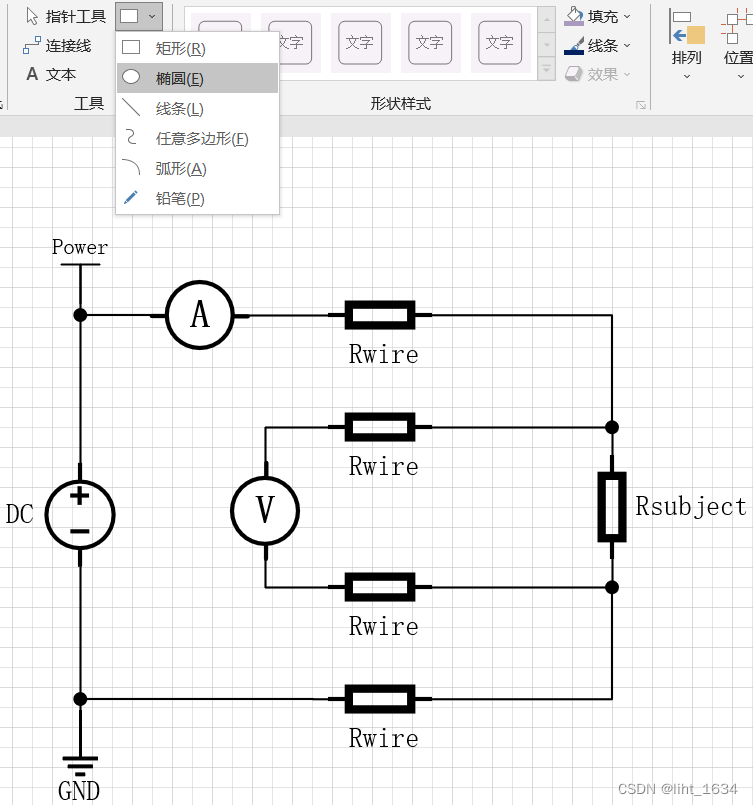

1、电流表与电压表的绘制
Visio 没有现成的电流表与电压表可供使用，需要自行绘制。
来自：开尔文四线法与电桥(uΩ电阻检测)
2、电流电压的波形图
六、插入数学公式
可以插入数学公式，也可以做上下标。
