今天记录下FT232RL的设计笔记，之前一直用CH340系列，但听说这款USB芯片更加耐用，既然准备优化我的第二代板子，那就新增一款USB芯片吧，顺便学习一下~

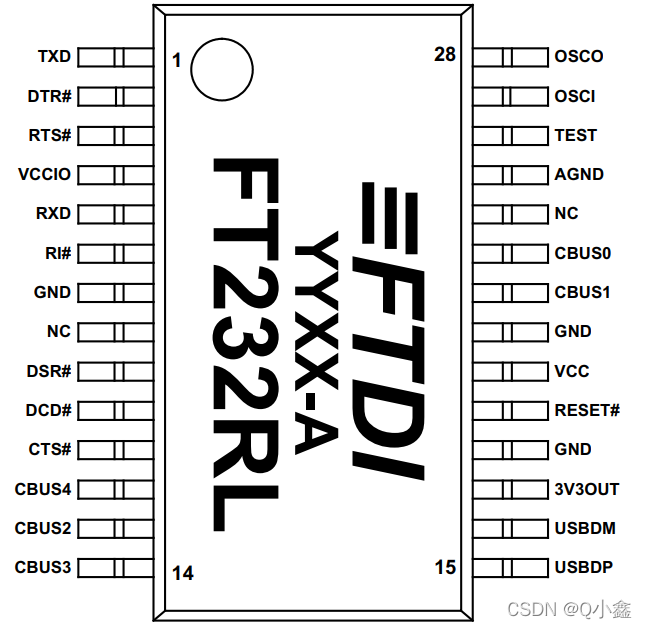

1、芯片的接口图

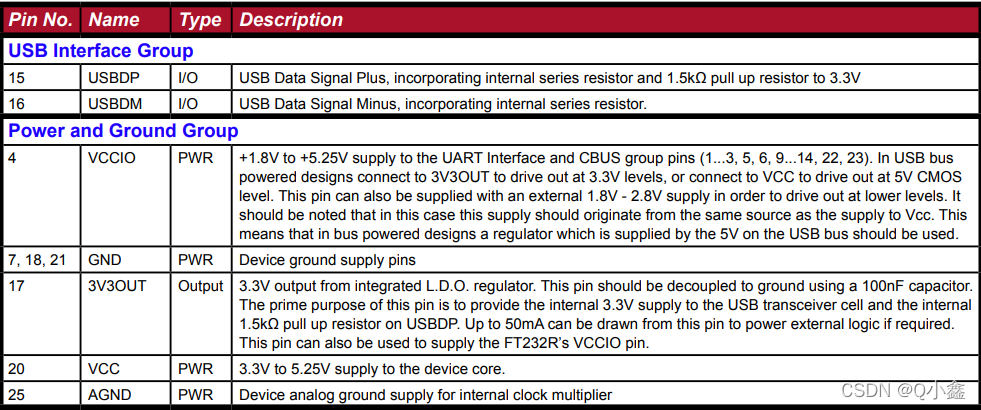

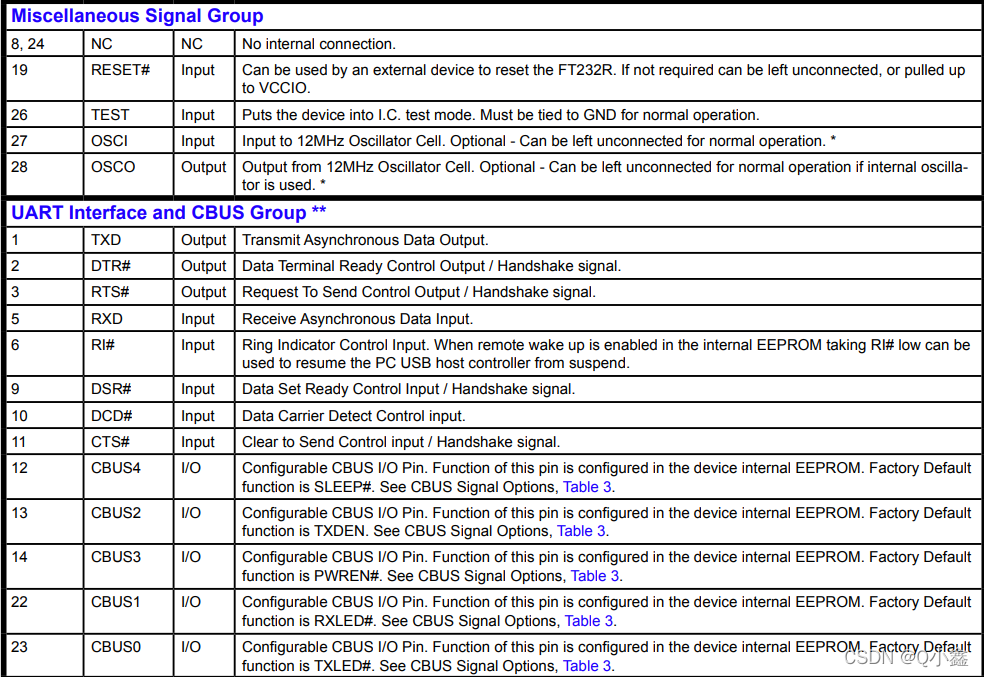

2、芯片的管脚说明
PIN15 USBDP（接micro USB 的D+）<手册说要接上拉电阻，可以接也可以不接，因为后续管脚有说明有内部上拉>
PIN16 USBDM（接micro USB 的D-）
PIN4 VCCIO（接3V3OUT）<手册说可以接3V3OUT，使得TTL电平电压为3.3V，也可以接VCC，前提VCC接5V，使得驱动5V的CMOS电平>
PIN7/18/21 GND（接地）
PIN17 3V3OUT（接100nF的滤波电容）<手册的意思就是该管脚有一个内部的LDO稳压，因此我认为VCC必须得接5V，不然如果接3V3的话没有压差，这个LDO就算是没啥作用了，并且这个管脚还提供给USBDP内部上拉>
PIN20 VCC （接5V）
PIN25 AGND（接地）
PIN8/24 NC （悬空）
PIN19 RESET# （悬空）<手册的意思是可以连接外部的设备去复位FT232，如果不使用可以悬空或者上拉到VCCIO>
PIN26 TEST （接地）<手册说明必须接到GND才能正常工作>
PIN27 OSCI （悬空）<可以接12MHz的晶振，也可以悬空>
PIN28 OSCO（悬空）
PIN1 TXD （接单片机RXD）
PIN2 DTR# （悬空）
PIN3 RTS#（悬空）
PIN5 RTD （接单片机TXD）
PIN6 RI#（悬空）
PIN9 DSR# （悬空）
PIN10 DCD#（悬空）
PIN11 CTS#（悬空）
PIN12 CBUS4（悬空）<配置内部的EEPROM>
PIN13 CBUS3（悬空）<配置内部的EEPROM>
PIN14 CBUS2（悬空）<配置内部的EEPROM>
PIN22 CBUS1（悬空）<配置内部的EEPROM>
PIN23 CBUS0（悬空）<配置内部的EEPROM>

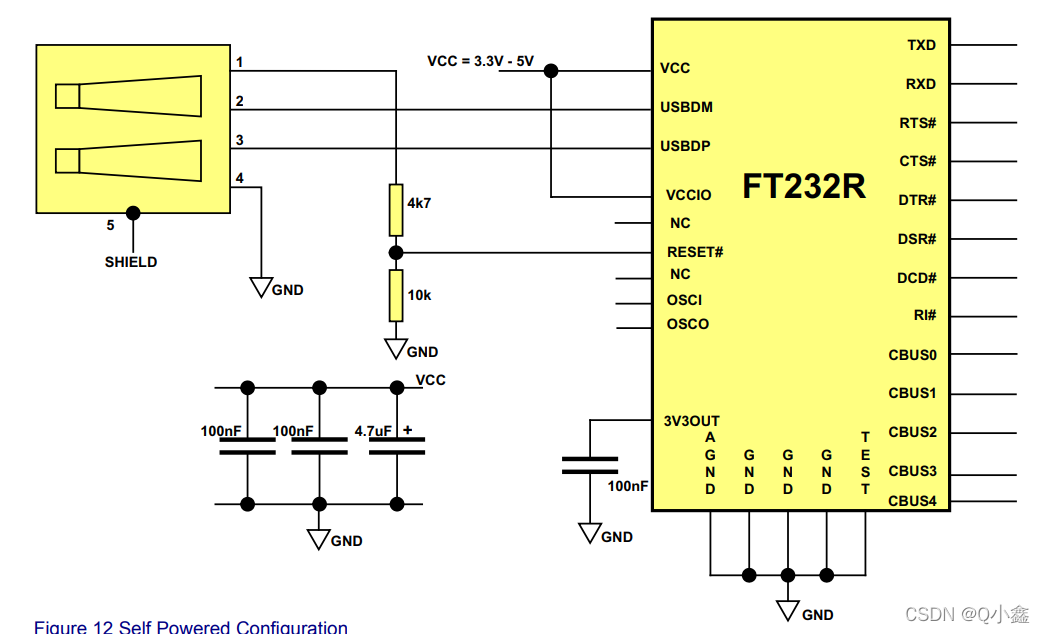

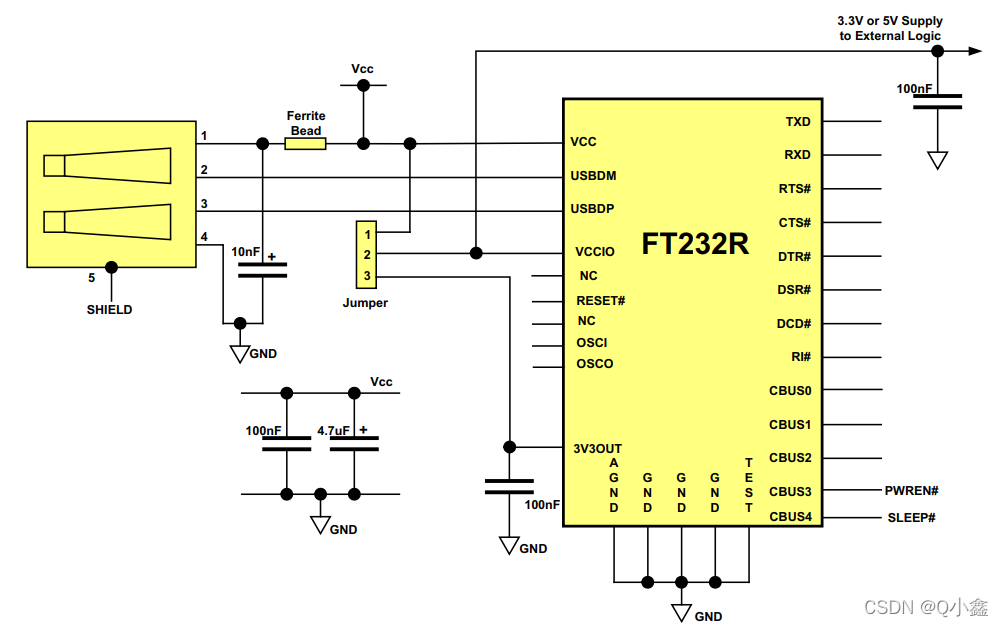

3、官方的推荐电路

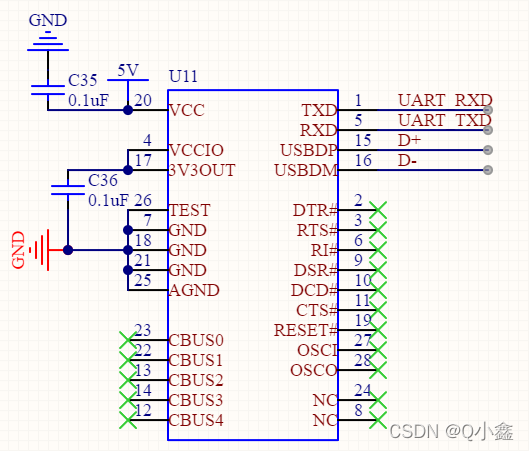

4、我设计的电路
