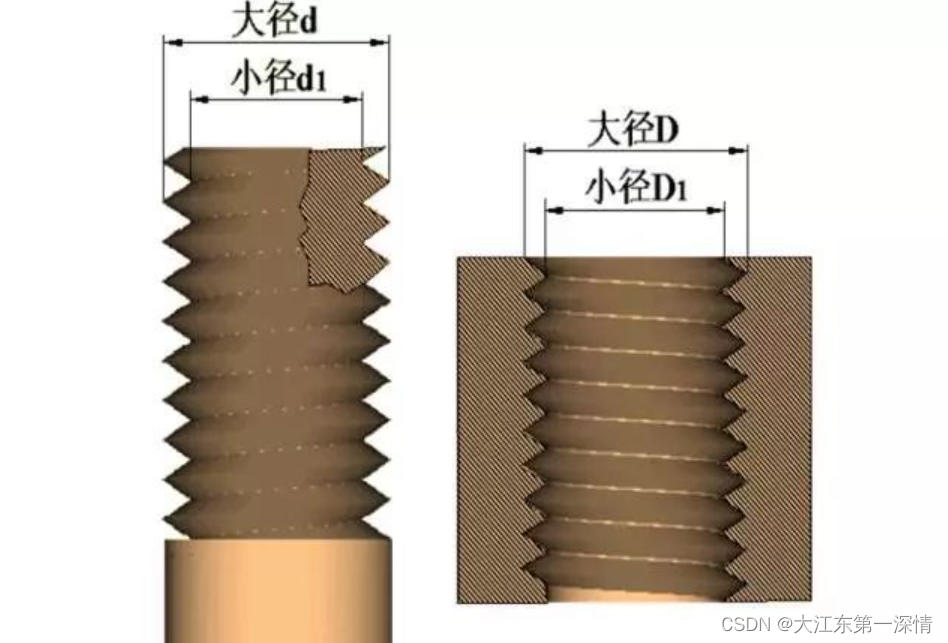

1.1 大径和小径
螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
1.2 螺纹标记
普通螺纹分粗牙普通螺纹和细牙普通螺纹，在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。
螺纹标记组成：
1） 特征代号
M (表示普通螺纹)
2）尺寸代号
尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。
“M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。
“M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。
3）普通螺纹的公差带代号
由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。
当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10-5g 6g
当中径与顶径公差带代号相同时，只注一个代号，如：M10×1-7H
公差带代号为 6g 或 6H(公称直径≥ 1.6mm)时不标注。
4）普通螺纹的旋合长度
有长、中、短三种，分别用代号L、N、S表示。
M10-5g6g-S 为短旋合长度的螺纹
M10-7H-L为长旋合长度的螺纹
当螺纹为中等旋合长度时，代号N不标注。
当特殊需要时，可注明旋合长度的数值。
M20×2-5g6g-40
5）旋向代号
左旋时标注LH，右旋时不标注。
M10-7H-L-LH为左旋螺纹
M10-7H-L为右旋螺纹
1.3 线数、螺距、导程和旋向

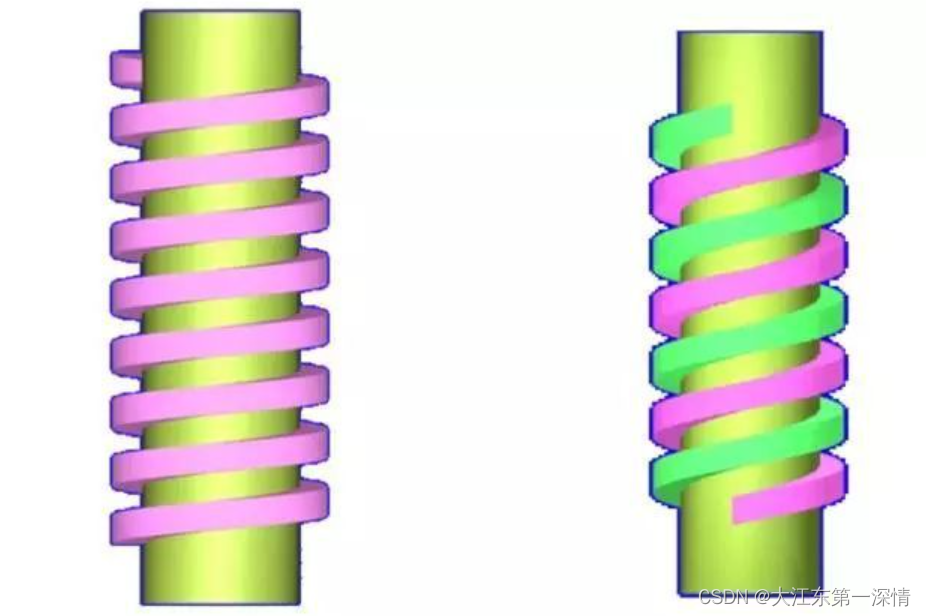

沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。

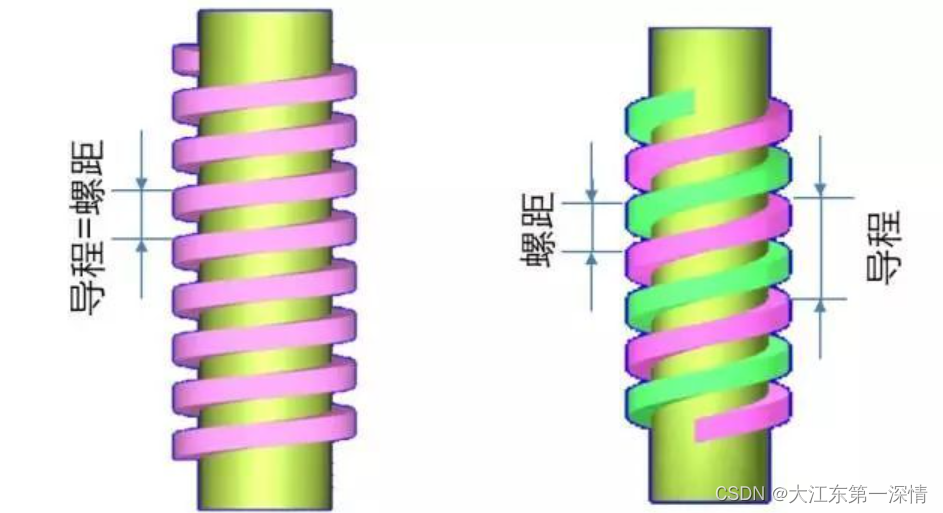

螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
顺时针旋转时旋入的螺纹称为右旋螺纹；
逆时针旋转时旋入的螺纹称为左旋螺纹。
