Vivado之PS端创建IP(1)

大家好，欢迎来到IT知识分享网。

本次只创建PS端的IP，不涉及PL端。

参考：正点原子  ZYNQ小系统板之嵌入式SDK开发指南V1.0

一、Vivado创建IP

1.新建new project

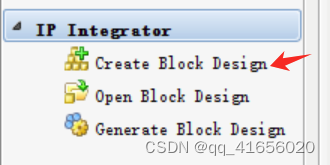

2.点击Create Block Design

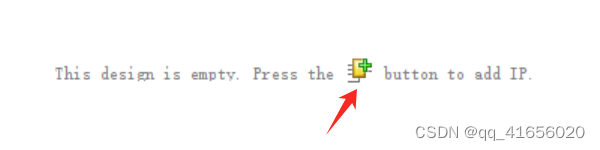

点击+号创建IP

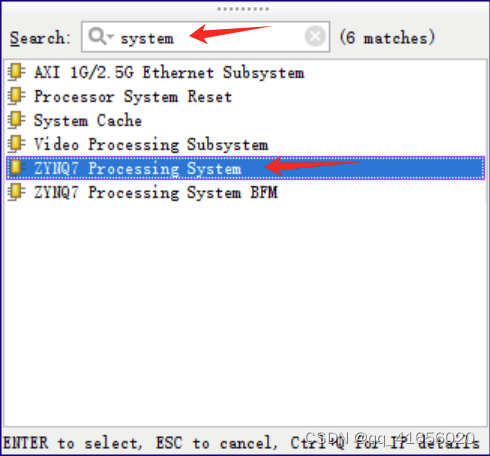

搜索system，选择zynq processing system

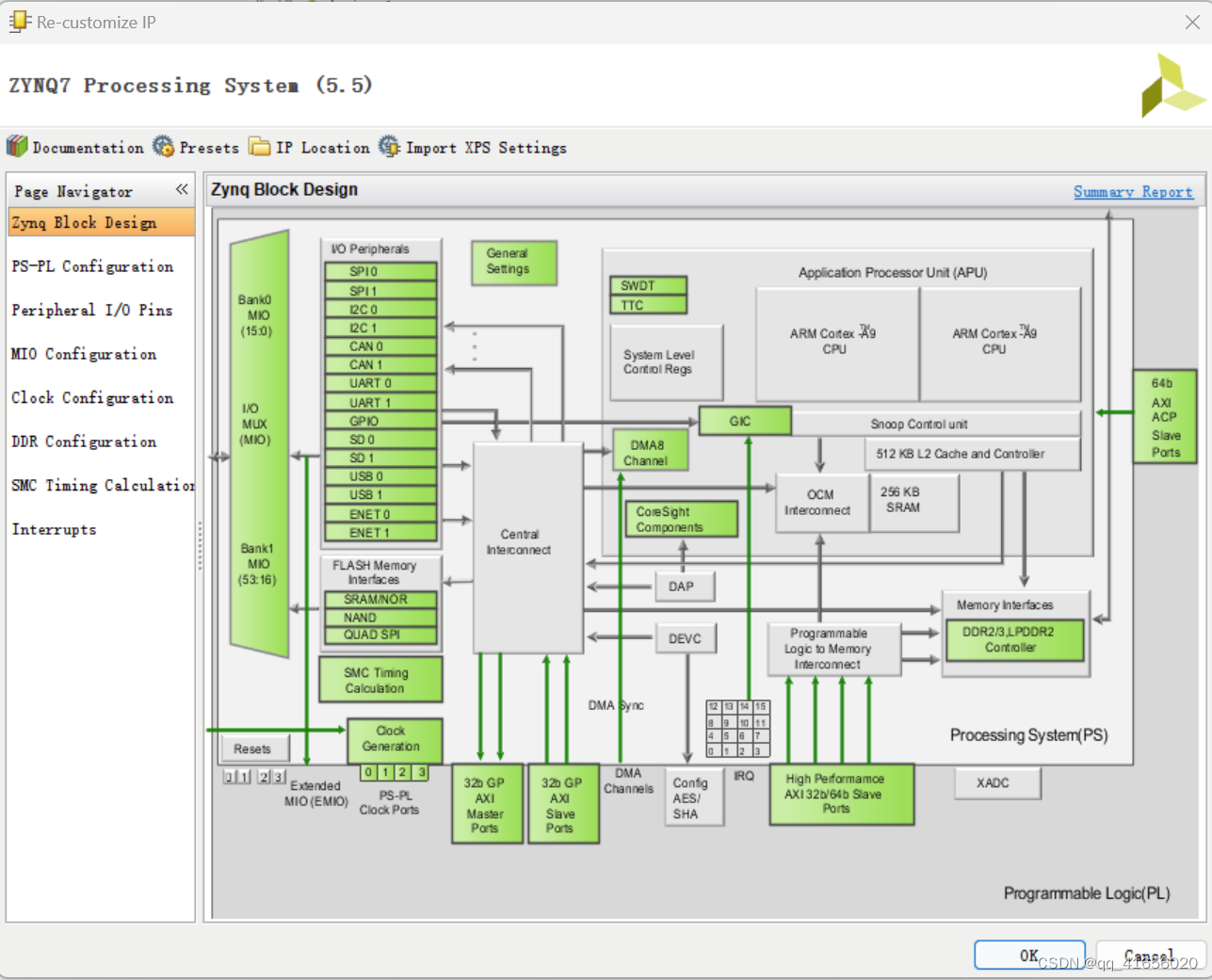

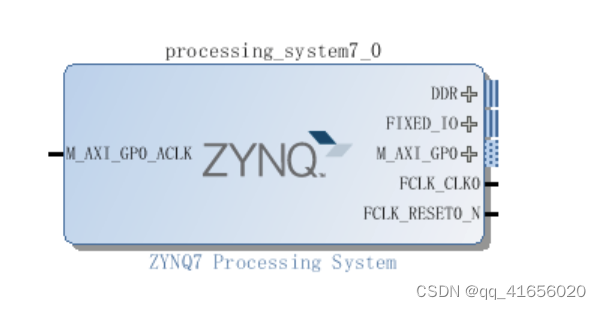

可以看出已经生成了zynq PS，但是有些接口是不需要的。因此双击模块：

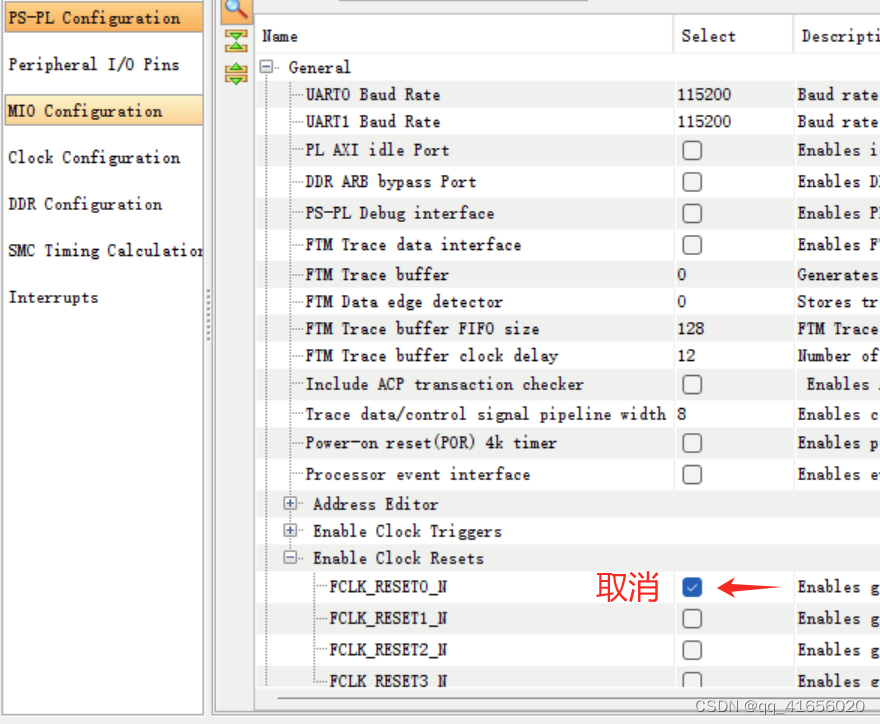

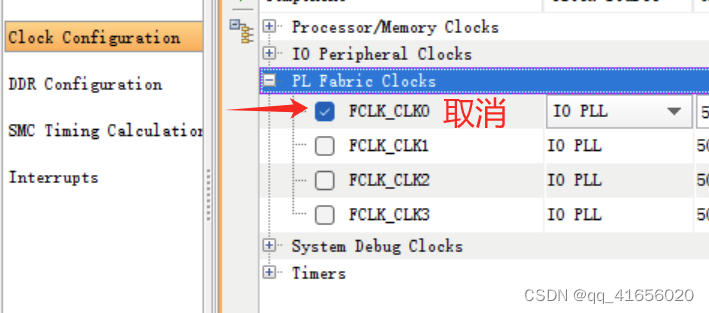

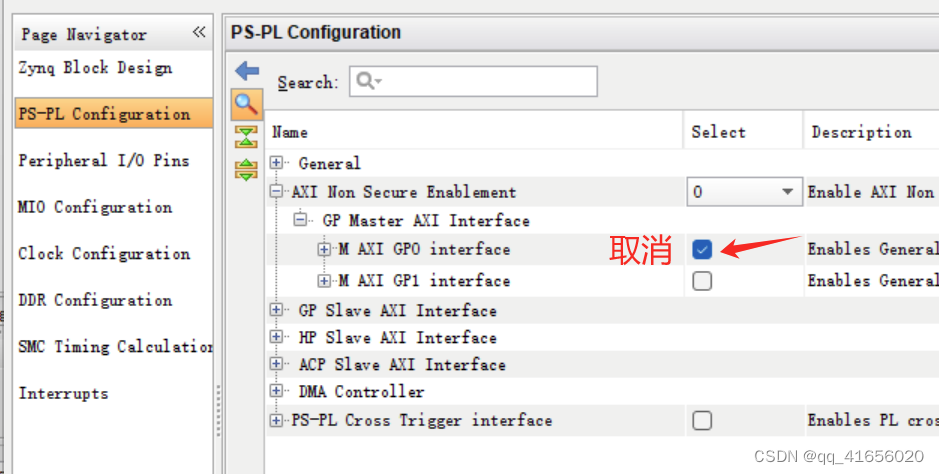

绿色为可配置的资源。因为不涉及PL，所以取消PS-PL的clk、rstn及AXI：

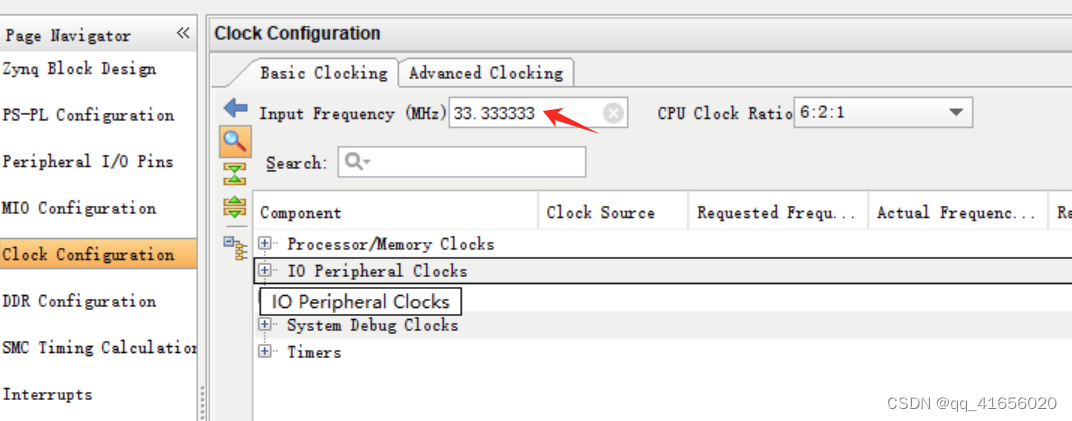

设置PS时钟（系统时钟默认33.33MHz）：

选择UART1

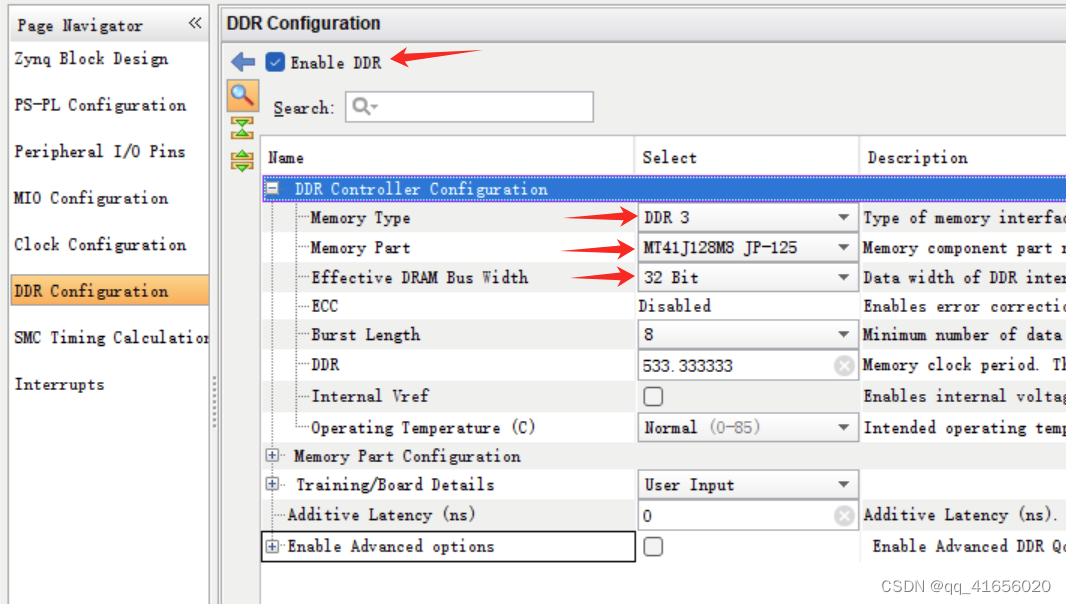

配置DDR：

本次使用DDR3，因为原理图中有两篇DDR芯片，所以选择32bit。选择与原理图中兼容的芯片型号。

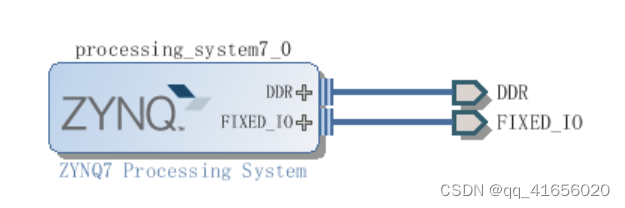

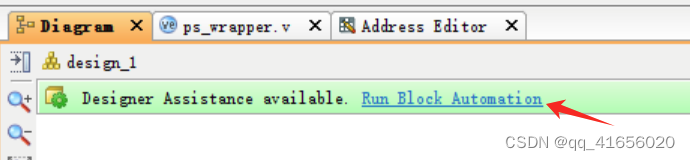

自动连接：

二、生成顶层HDL模块

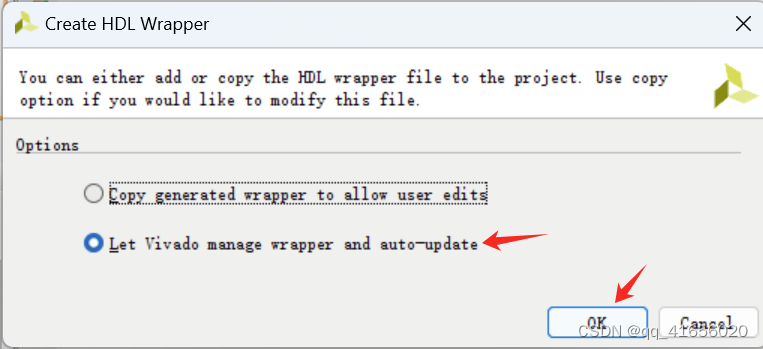

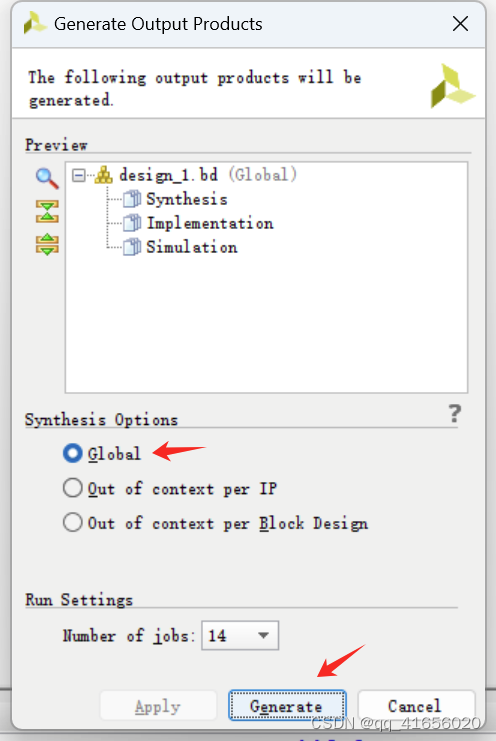

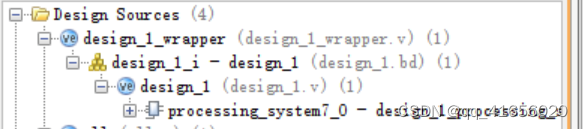

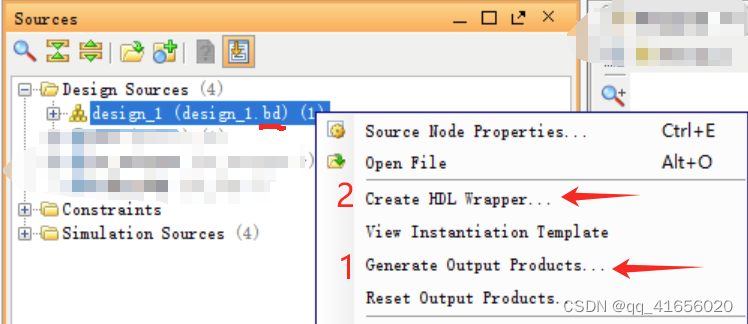

右键生成的.bd文件，依次选择Generate Output Products与Create HDL Wrapper

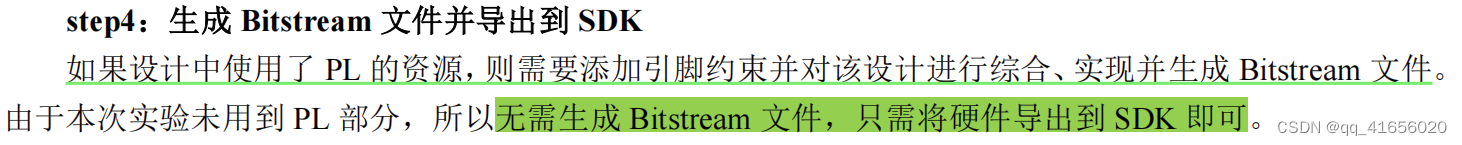

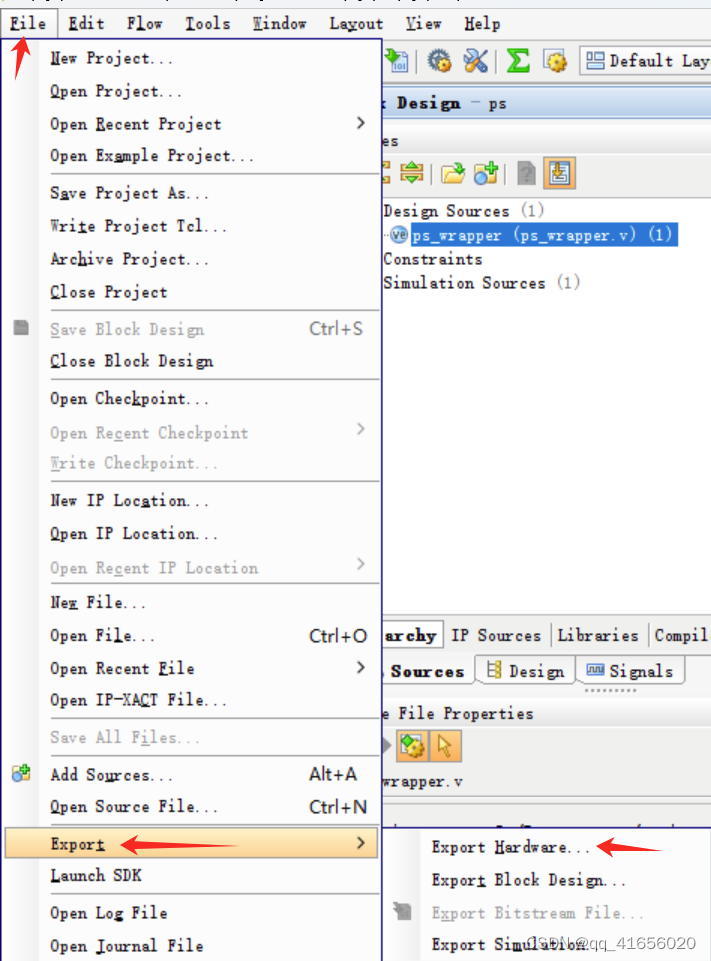

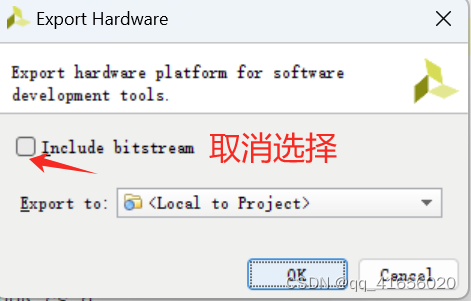

三、硬件导出

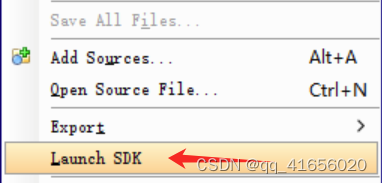

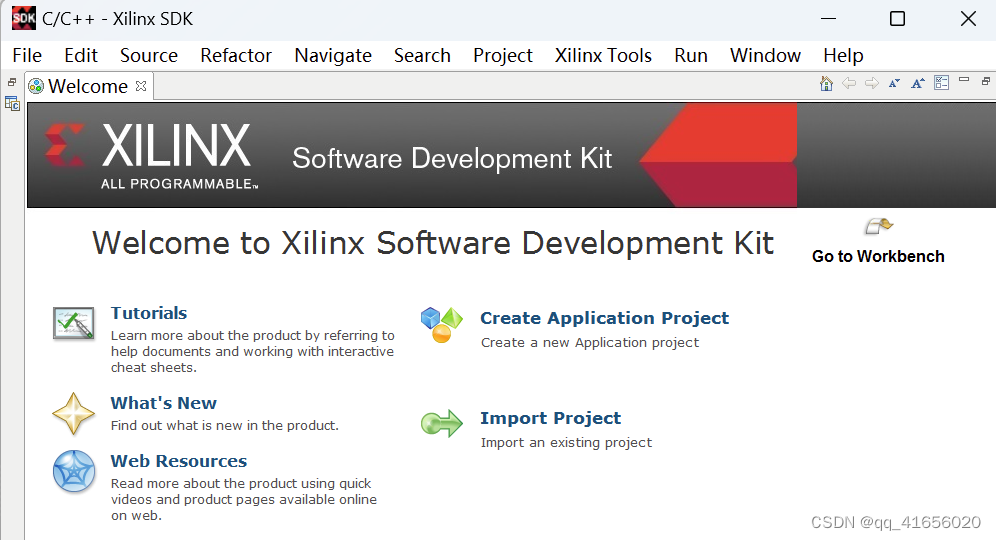

四、启动SDK开发环境

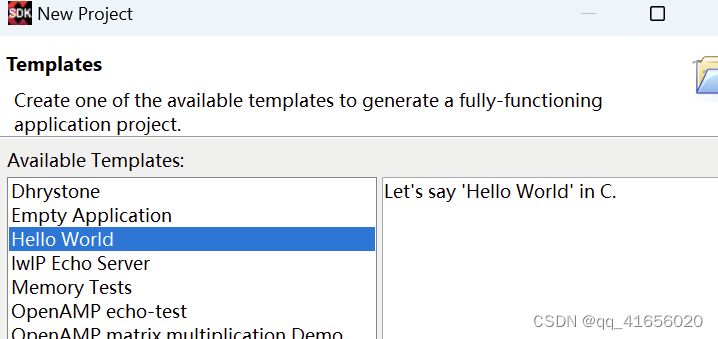

File > New > Application Project, 新建一个 SDK 应用工程，命名为ps_helloworld

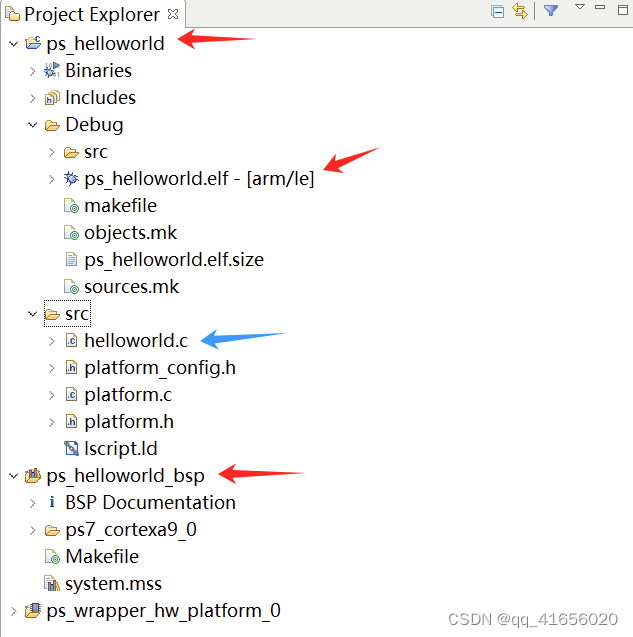

生成了ps_helloworld应用工程，以及ps_helloworld_bsp板级支持包工程。自动编译后生成.elf文件。

五、下载验证

（以下呢人为开发指南中的内容，本人还没有上板验证）

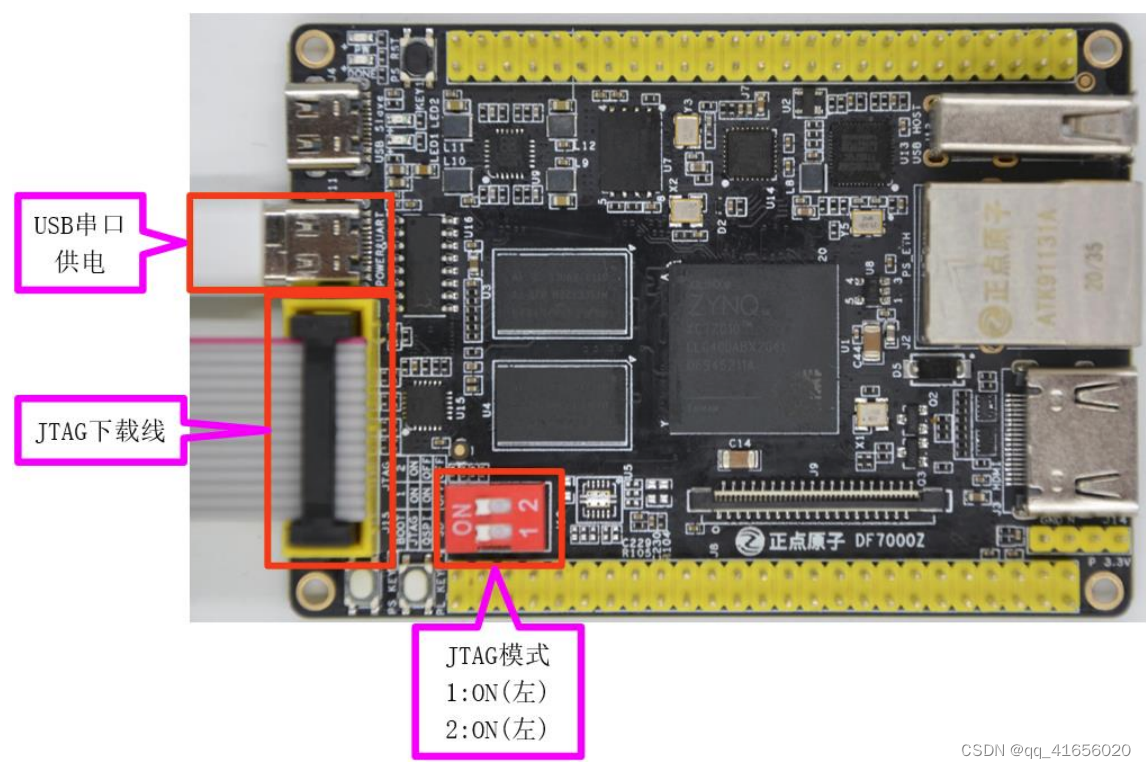

JTAG连接开发板。

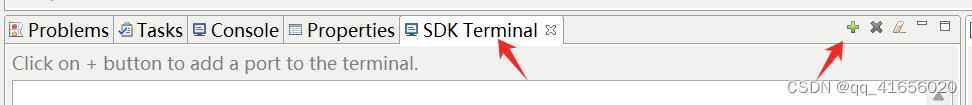

连接串口：

设置波特率。

下载程序：

右键ps_helloworld工程，选择 Run as > 1 Launch on Hardware (sysntem Debugger)

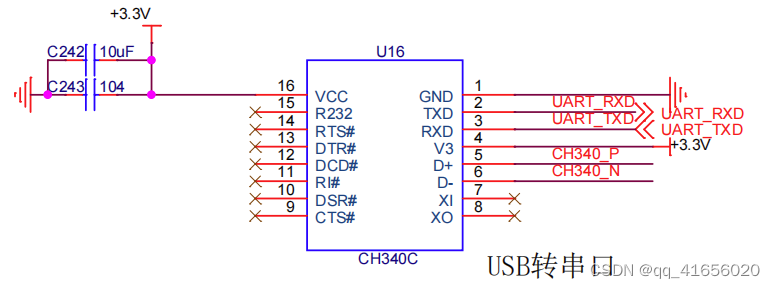

zynq中的两个引脚（UART_TXD与UART_RXD）连接到CH340C芯片的RXD与TXD管脚（TXD与RXD连接，RXD与TXD连接）。CH340C中的D+与D-管脚连接到USB Type C的Dx+与Dx-。

所以意思是，JTAG下载程序。USB Type C线的另一端接到电脑上，实现串口的连接？

以前学习STM32时，芯片管脚的UART_TXD与UART_RXD管脚接到排针上（还包括VCC与GND等），然后通过USB线，一端（USB插口）连接电脑，另一端接到排针上。在电脑上下载串口助手即可。

在zynq开发板上，USB转串口的功能是如何通过CH340C实现的呢？

zynq的串口数据传到CH340C后如何通过电脑显示？CH340C_P与CH340C_N实现的是供电还是数据传输的功能？

零基础DIY/嵌入式教程-Type-C使用教程-引脚说明_type c接口引脚怎么接线-CSDN博客

零基础DIY/嵌入式教程-CH340C使用教程-引脚说明-CSDN博客

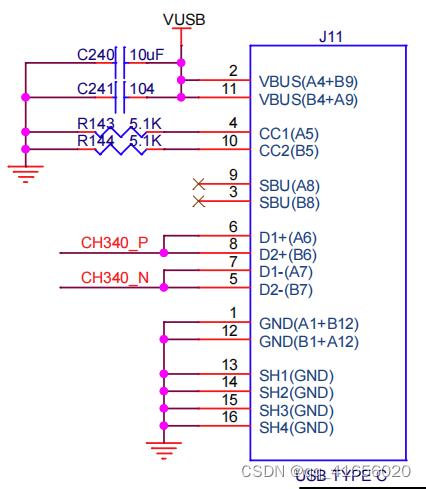

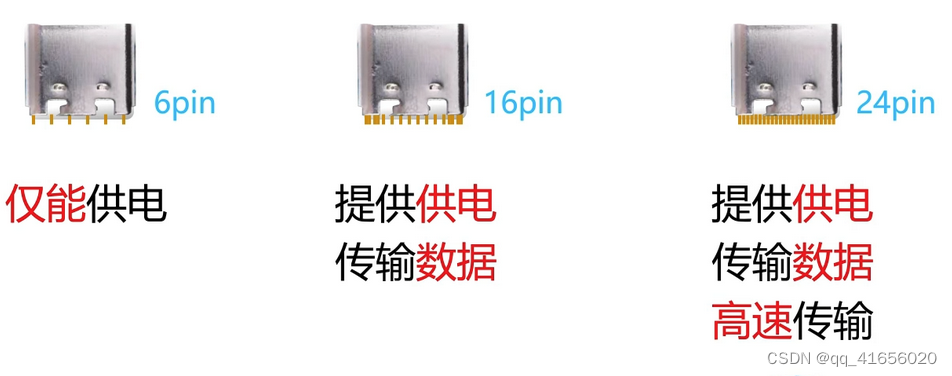

博客中说type C分为6pin，16pin与24pin，后两者不仅可以供电还可实现数据传输的功能。而原理图中的USB Type C为16pin，也就是说，CH340C_P与CH340C_N既供电也传输数据？那么，数据的传输路径就是：zynq <–> CH340C <–> USB Type C（连电脑），在CH340C芯片内部，数据的传输为TXD/RXD <–> CH340C_P/N？

还是看看博客中说的吧：

好吧，好像CH340C_P与CH340C_N并不能供电，只是一对差分通信信号，接USB转串口芯片引脚。（那为什么图中要写USB串口供电？？？）（所以到底能不能供电。。。）

不管它们能不供电，数据的传输方向大概就是这么个路径了吧。
