基恩士PLC-KV5500基础入门

大家好，欢迎来到IT知识分享网。

一、准备工作：

1.准备的东西：一个基恩士PLC-KV5500模块。两个自复位开关，24v LED灯一个，24v开关电源一个，KV5500端子台+IO线缆；有编程软件的电脑一台。

编程软件：

基恩士PLC-KV5500接线图：

二、电脑和PLC进行连接：

1.首先将网线插入到PLC的网线口，另一端插入电脑网线口。

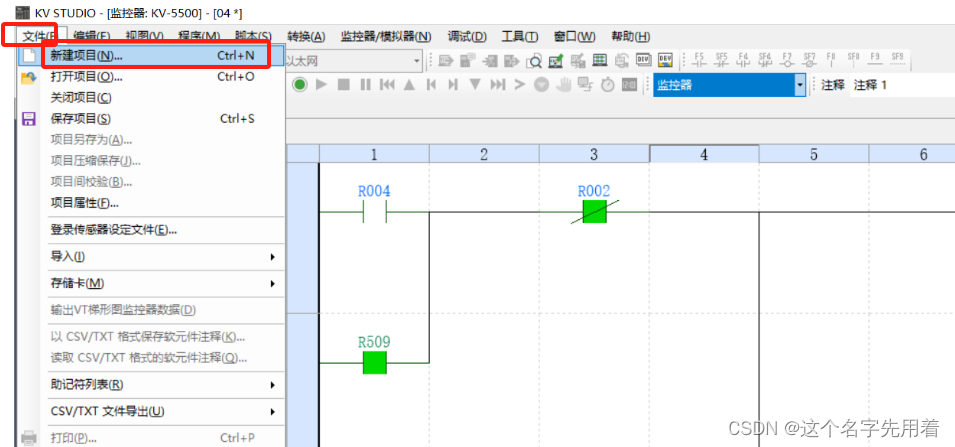

2.新建一个项目，名字任意；

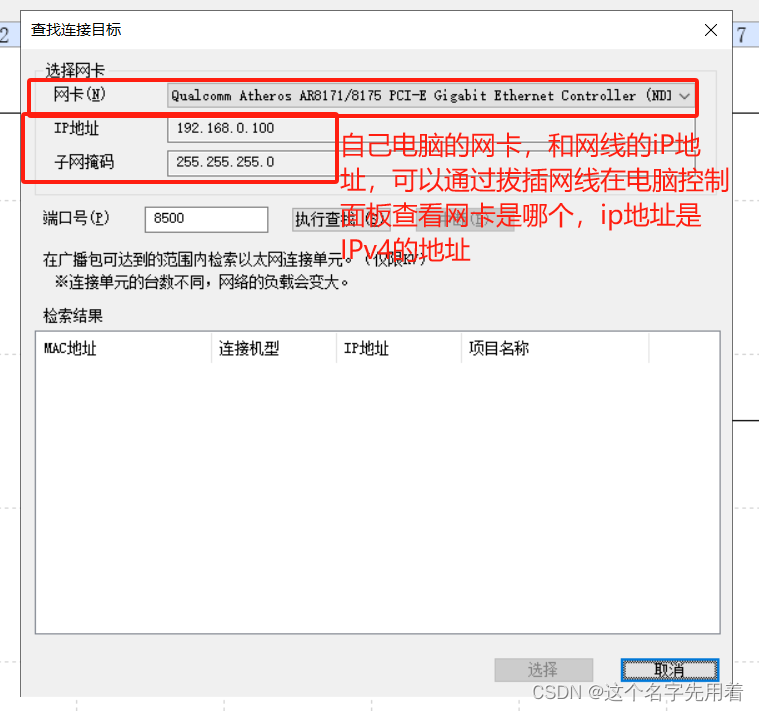

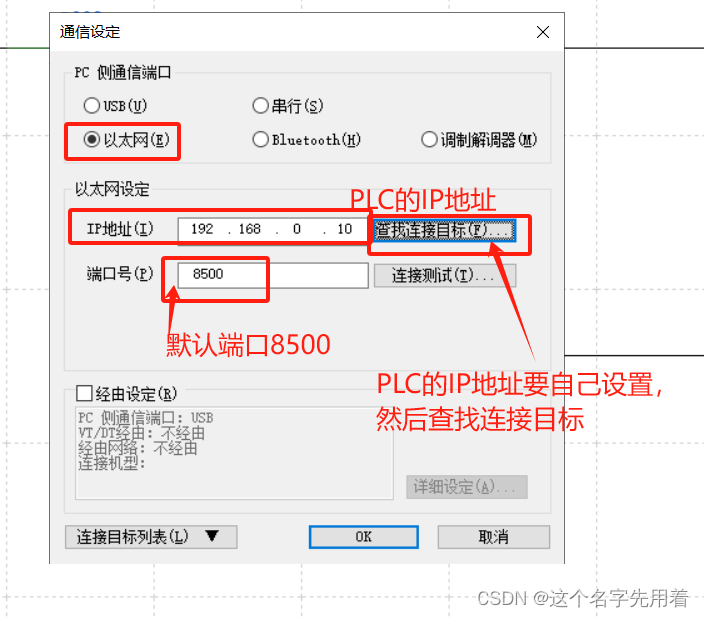

3.建立通信：

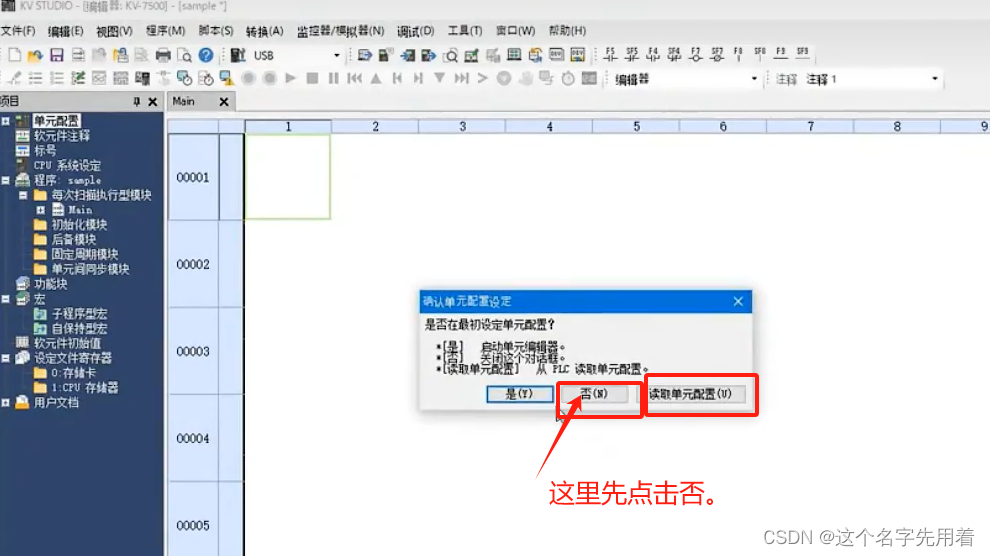

4.读取单元配置：单元配置–》单元编辑器–》左上角文件打开–》从PLC读取配置

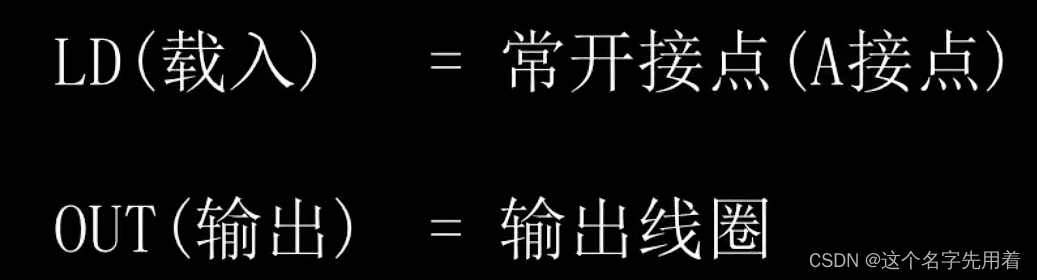

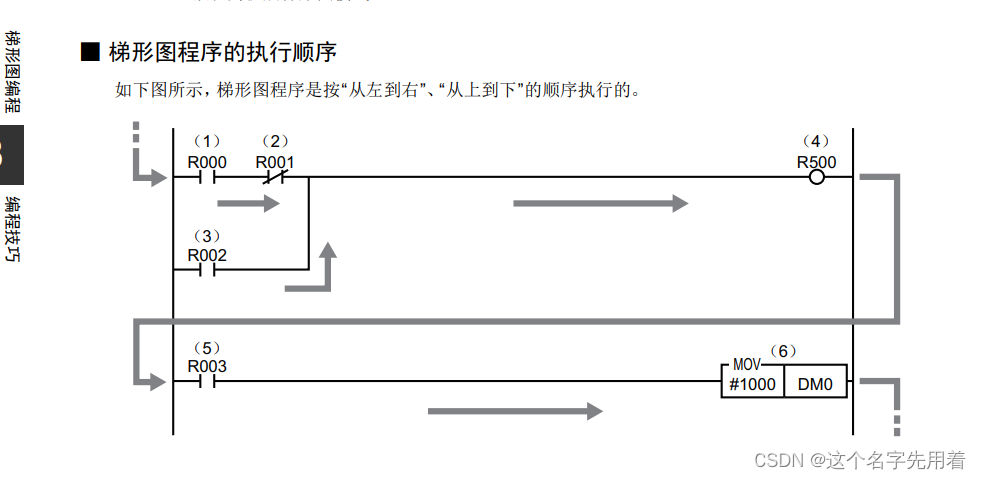

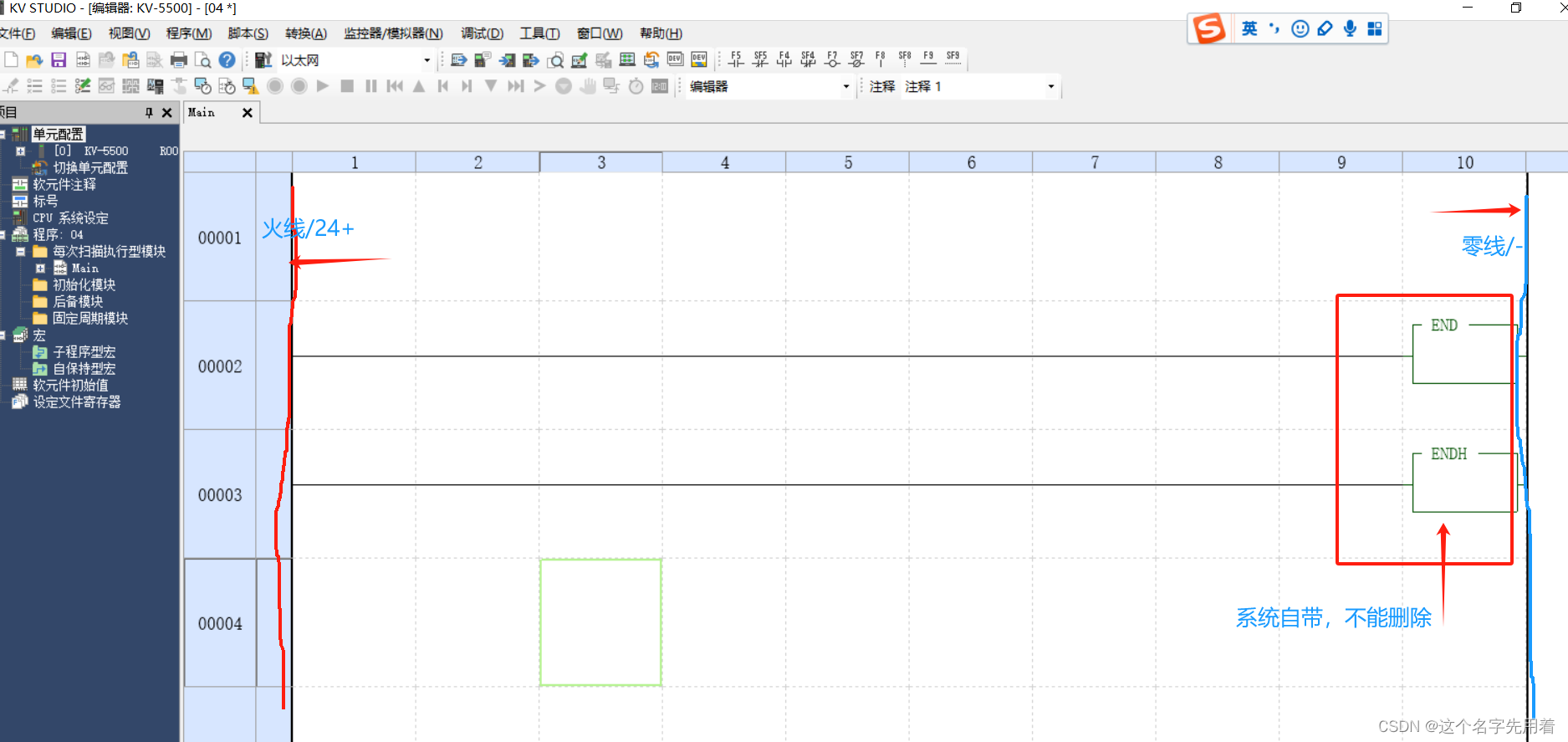

三、基恩士基本的程序：

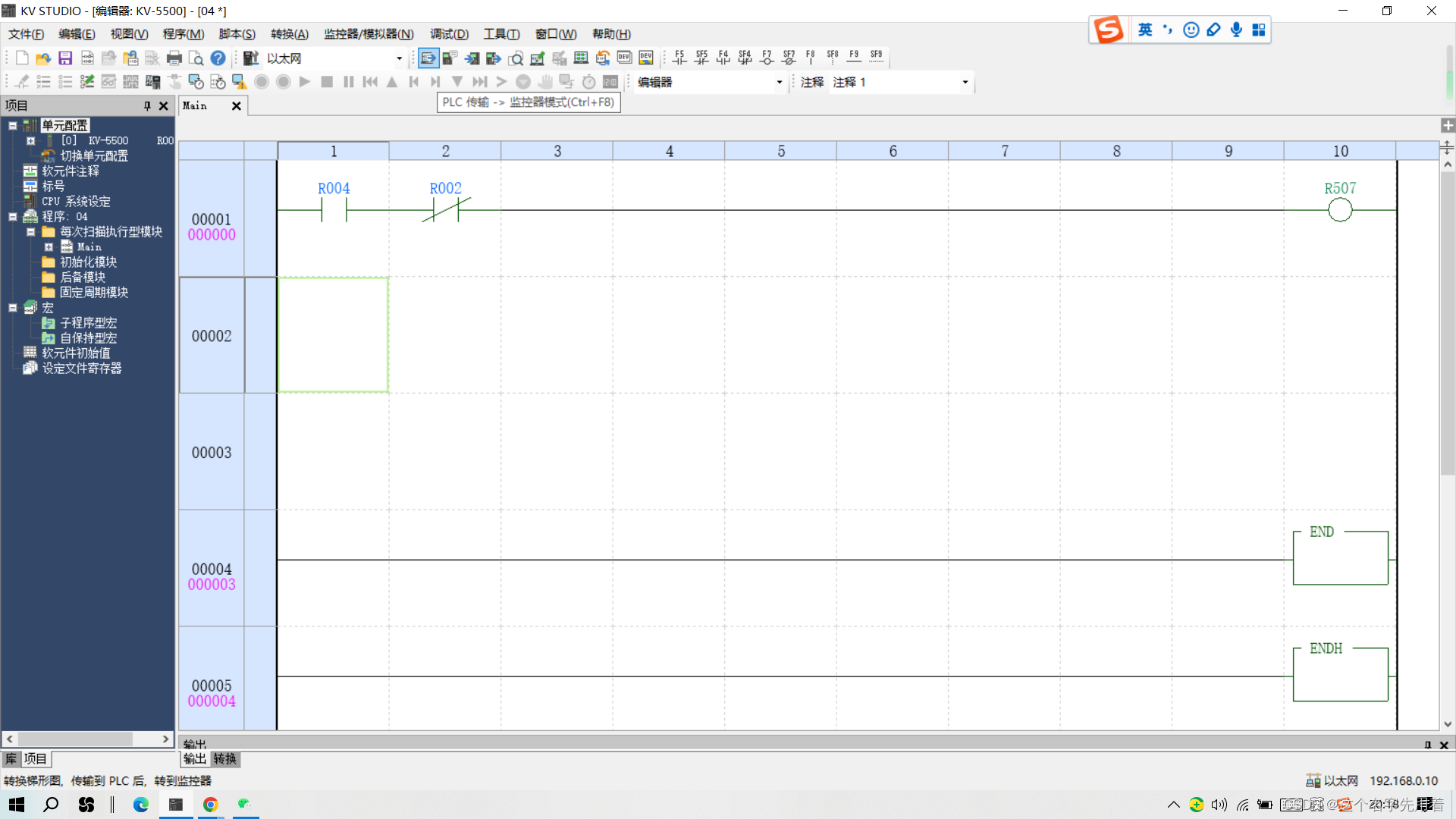

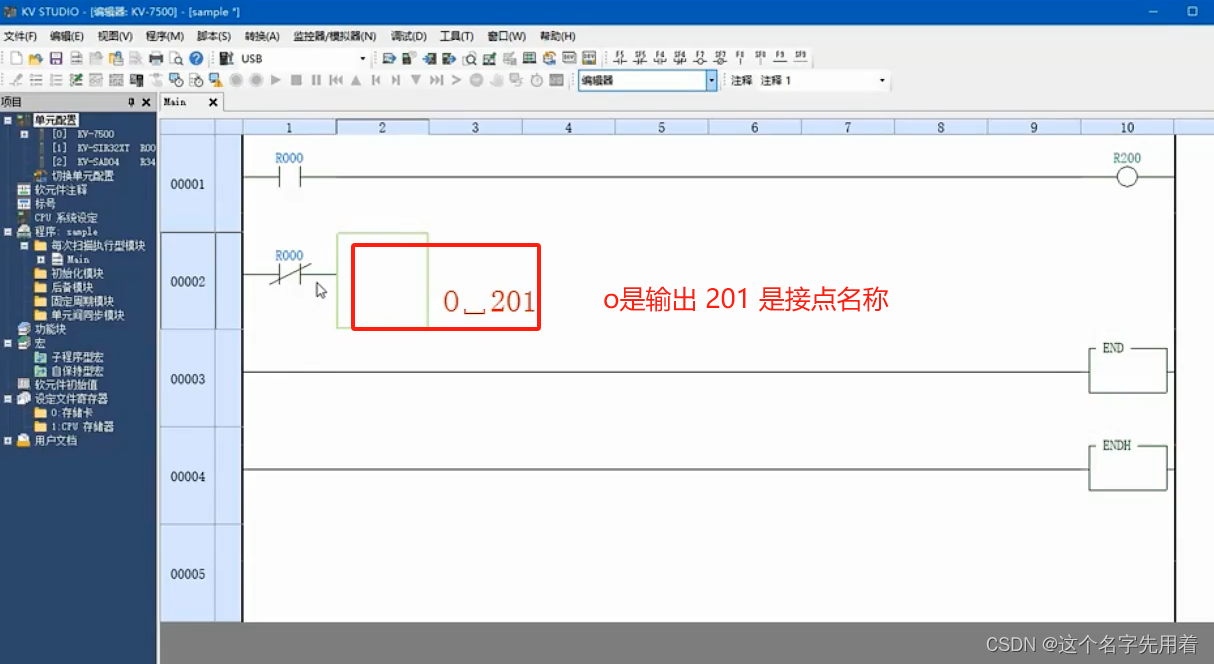

案例： a 空格 004—》b 空格 002 —-》0 空格 507：

效果显示：最简单的点动开灯程序

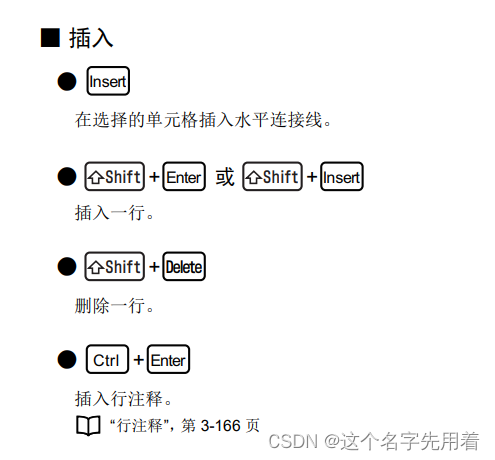

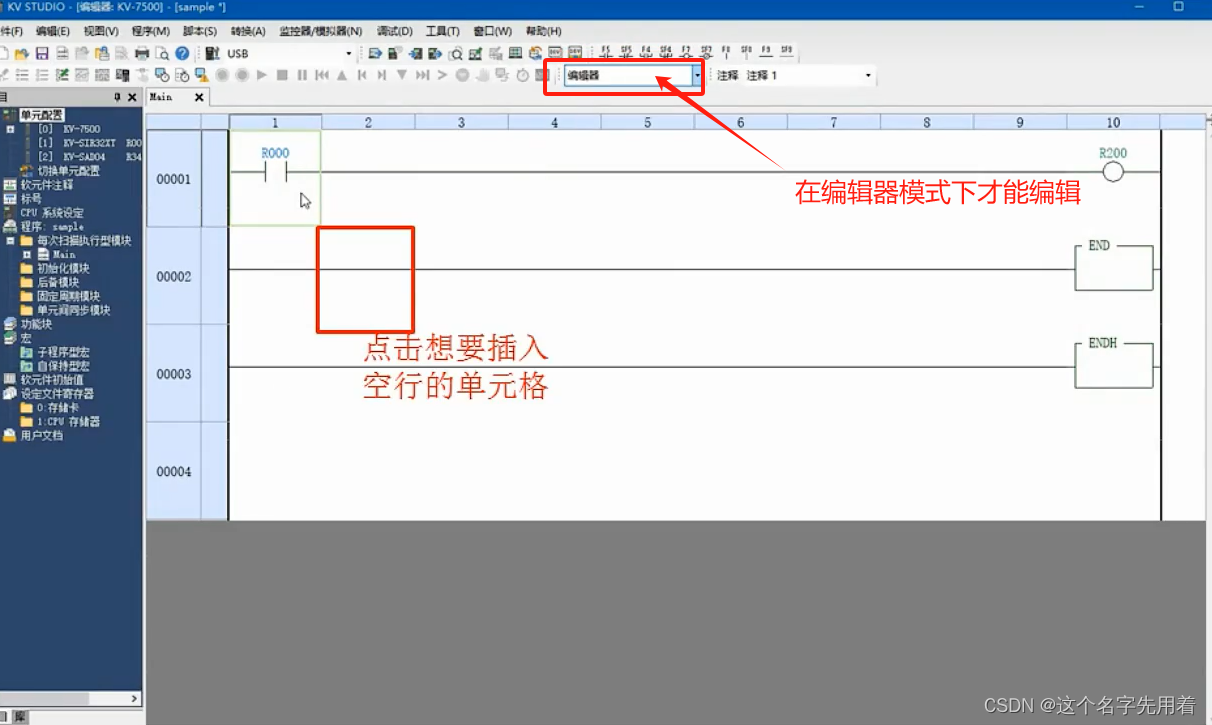

如何插入删除行：

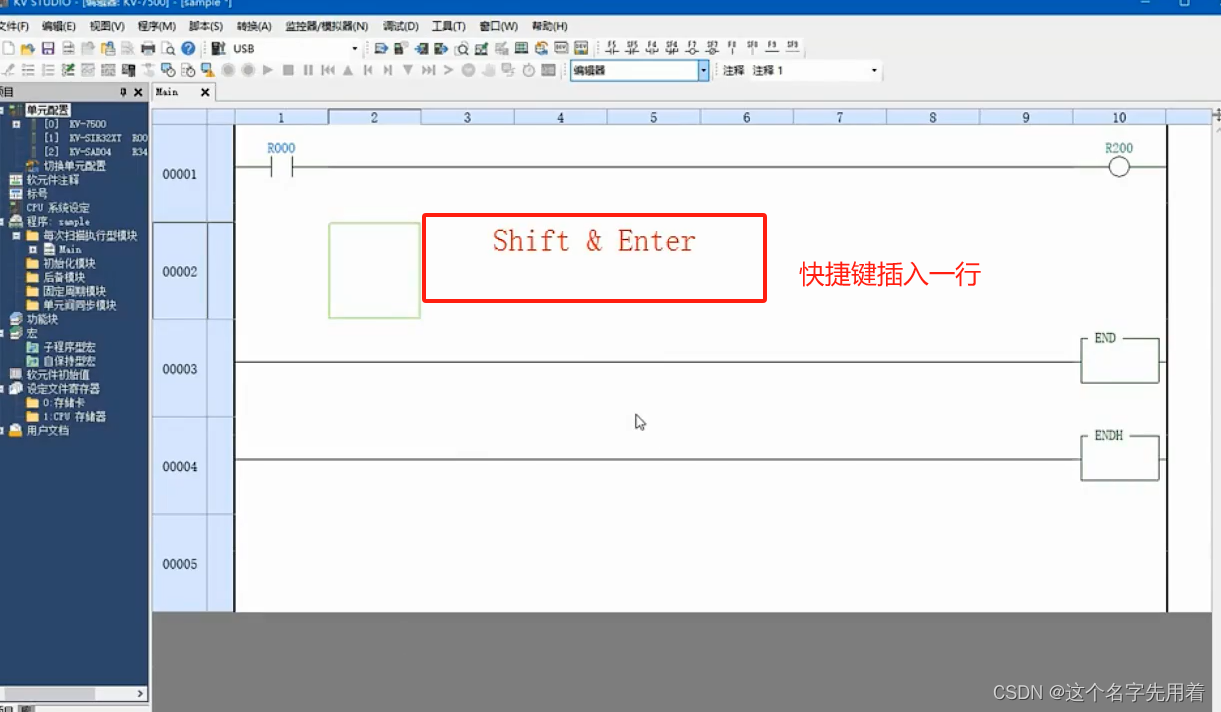

快捷键插入空行：shift+enter:

快捷键删除选中的当前行：shift+delete;

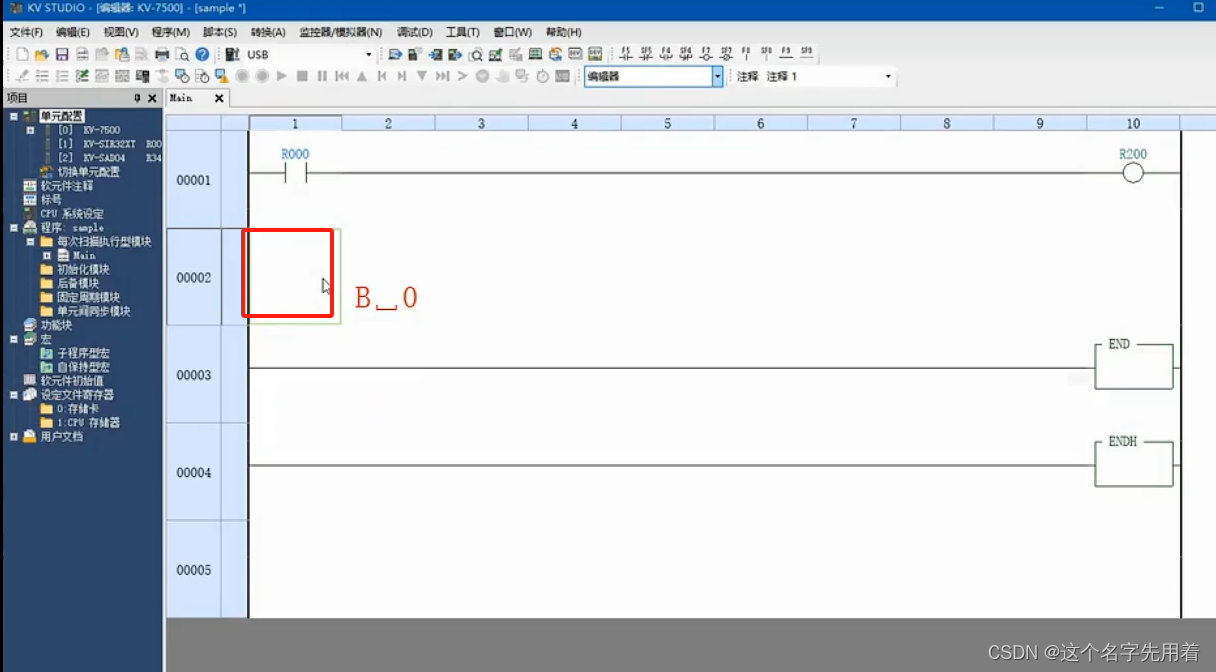

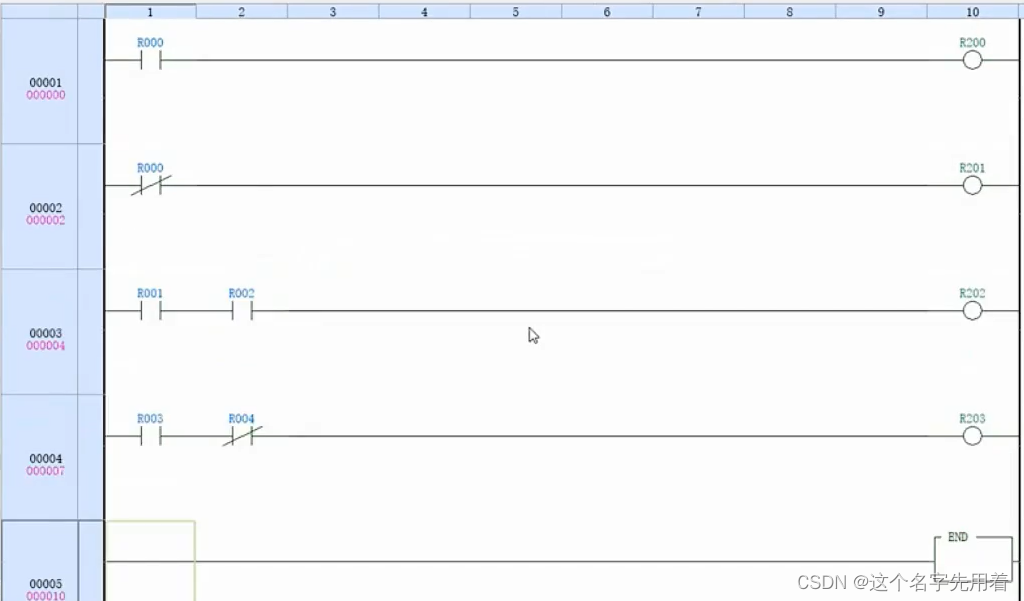

常闭接点：LDB，也可以快捷键 b 空格 接点名称

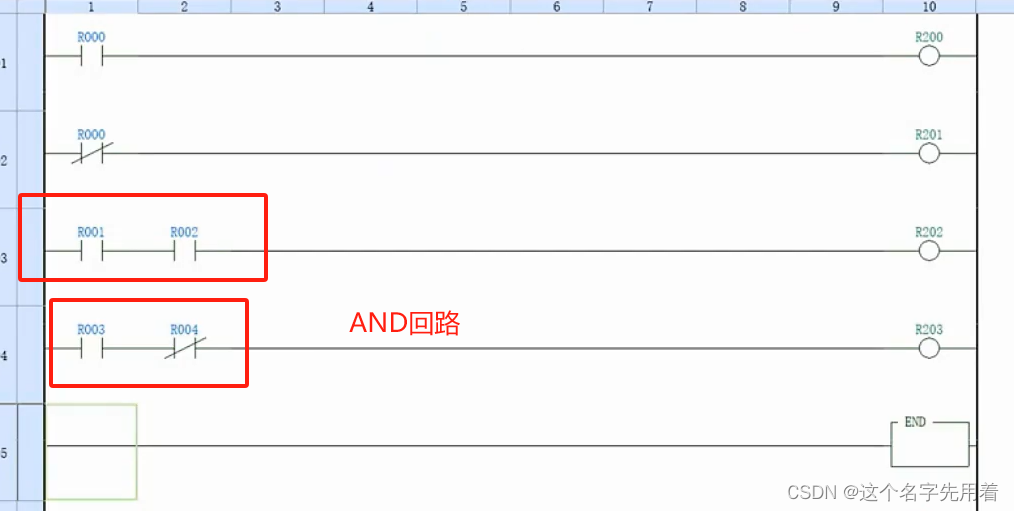

案例：

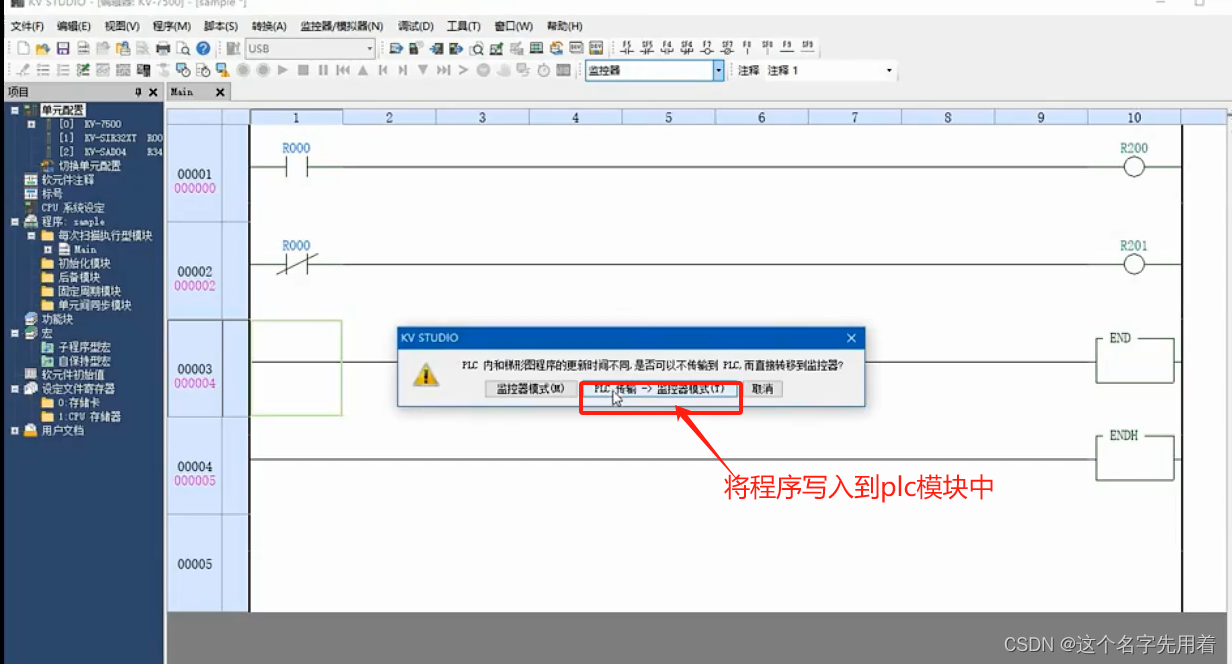

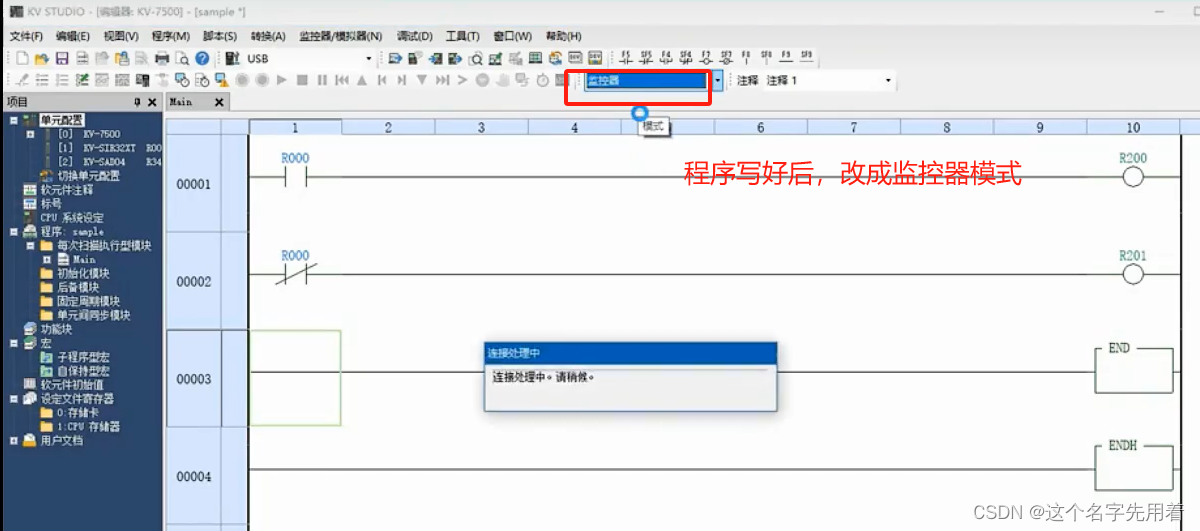

然后按实物开关，看程序图是否点亮。

实物按钮按下，电脑中的开关也跟着闭合。

or回路：

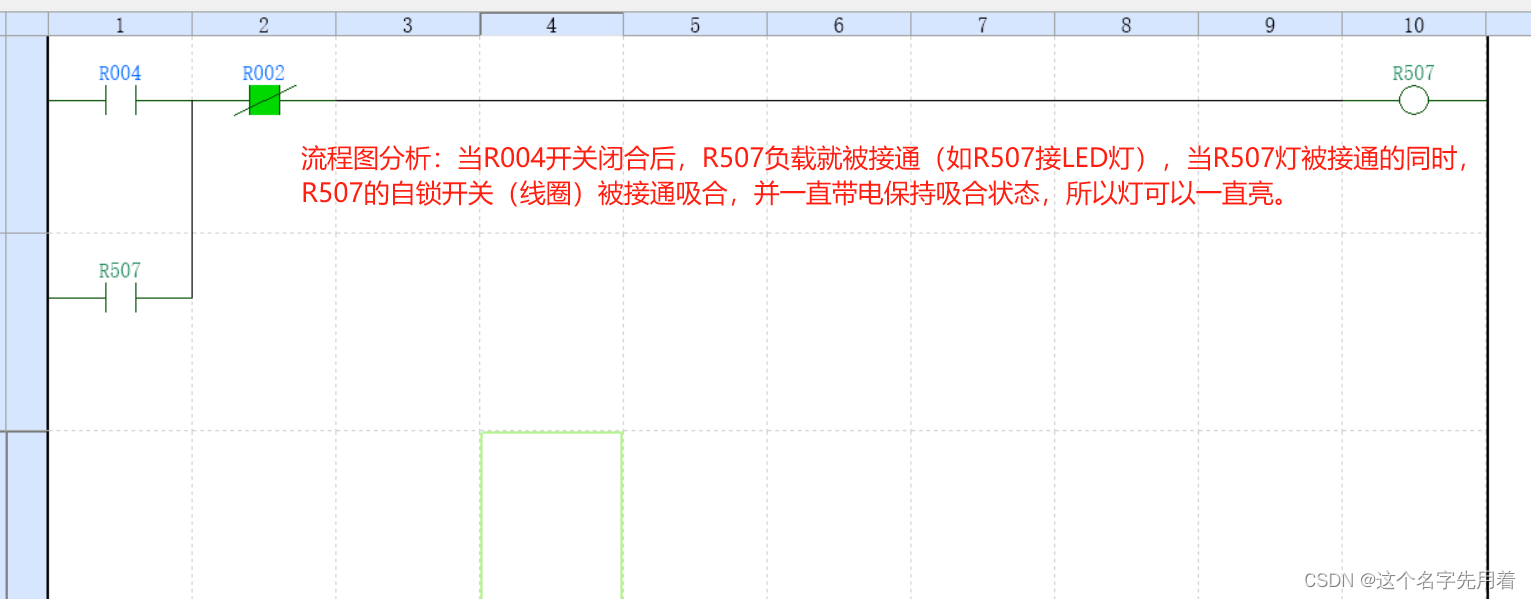

自保持回路：

自保持回路的三种方法：

1.使用基本的开关实现：

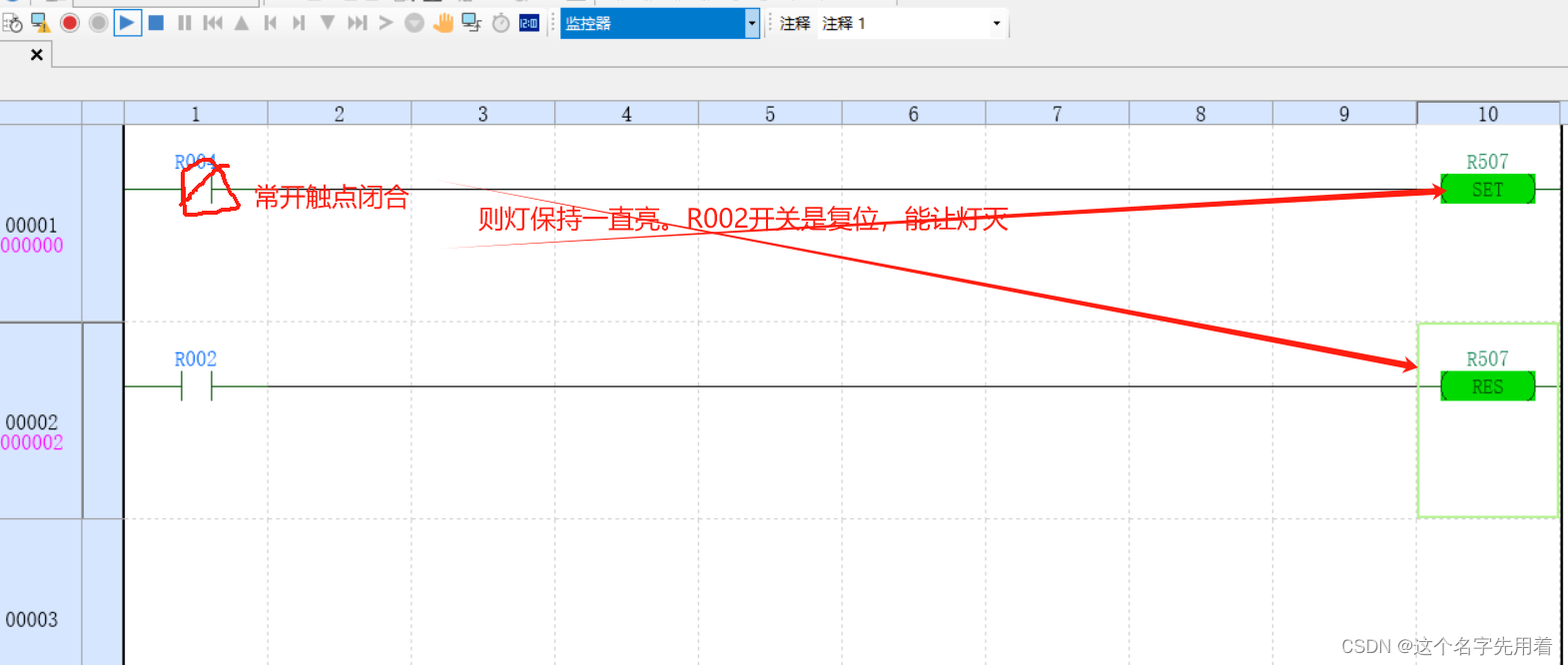

、使用set-res指令：

SET和RST指令是PLC（可编程逻辑控制器）编程中常用的指令，用于控制设备的状态。SET指令用于将指定的输出设置为“ON”，而RST指令则用于将指定的输出设置为“OFF”。

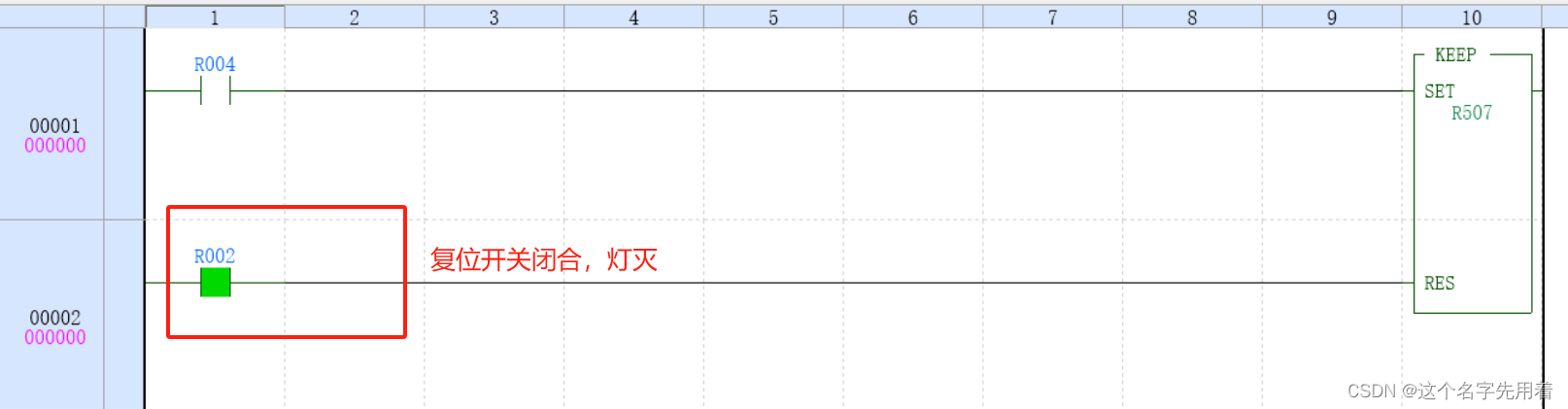

keep指令：

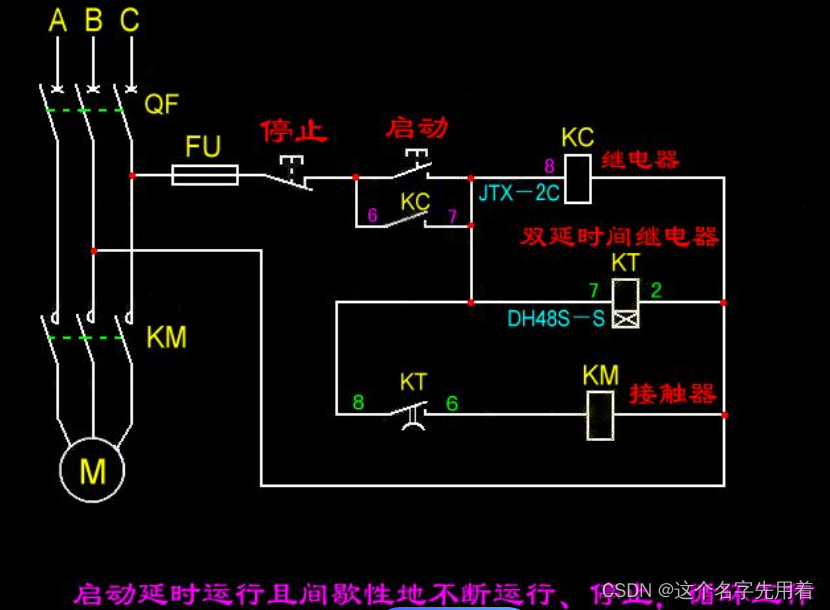

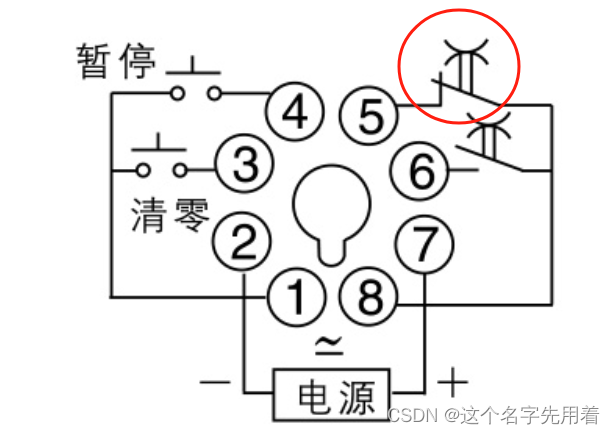

时间继电器的原理：

时间继电器用KT表示， 常用的是通电延时型时间继电器。结构有一个常开触点和常闭触点，和一个线圈。

比如通电延时型：常开点，通电延时接通；常闭点通电延时断开。

案例讲解：
时间继电器设定时间五秒钟，给线圈通电，要等它计时到达五秒后，他的常开触点才会闭合，同时他的常闭触点才会断开。
注意：计时到达后，常开触点和常闭触点是同时动作的。

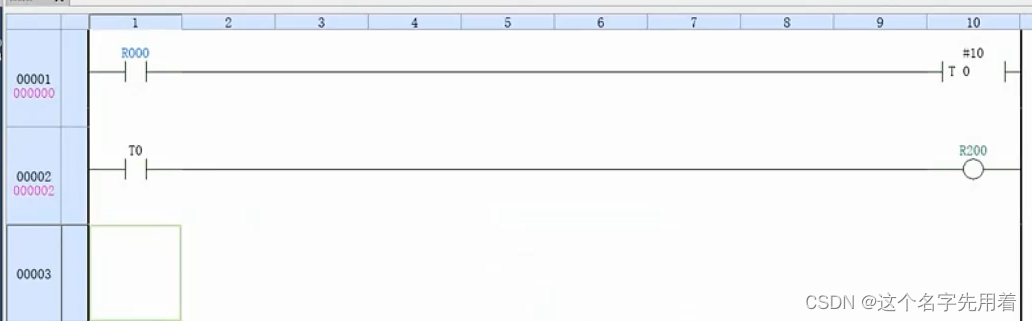

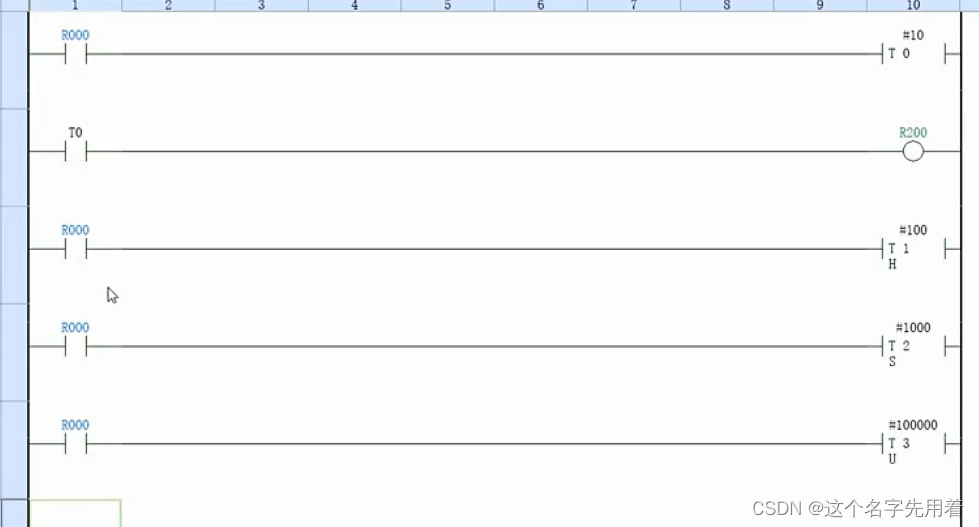

计时器：

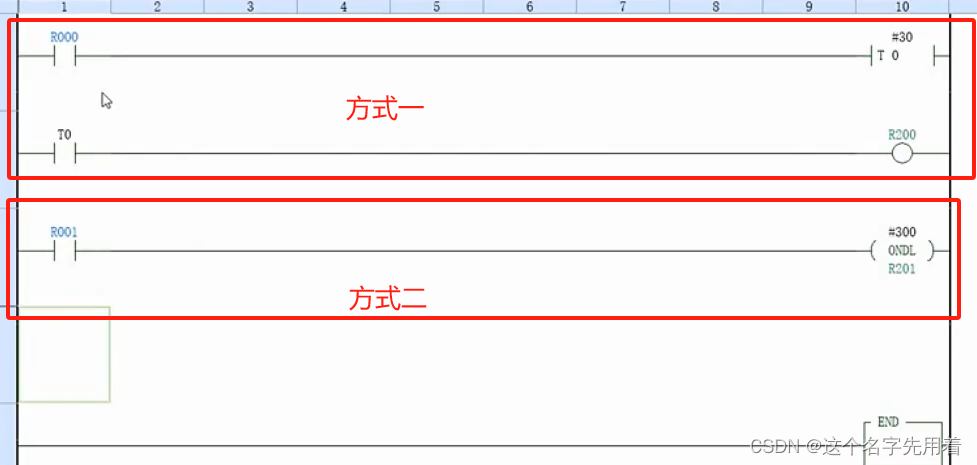

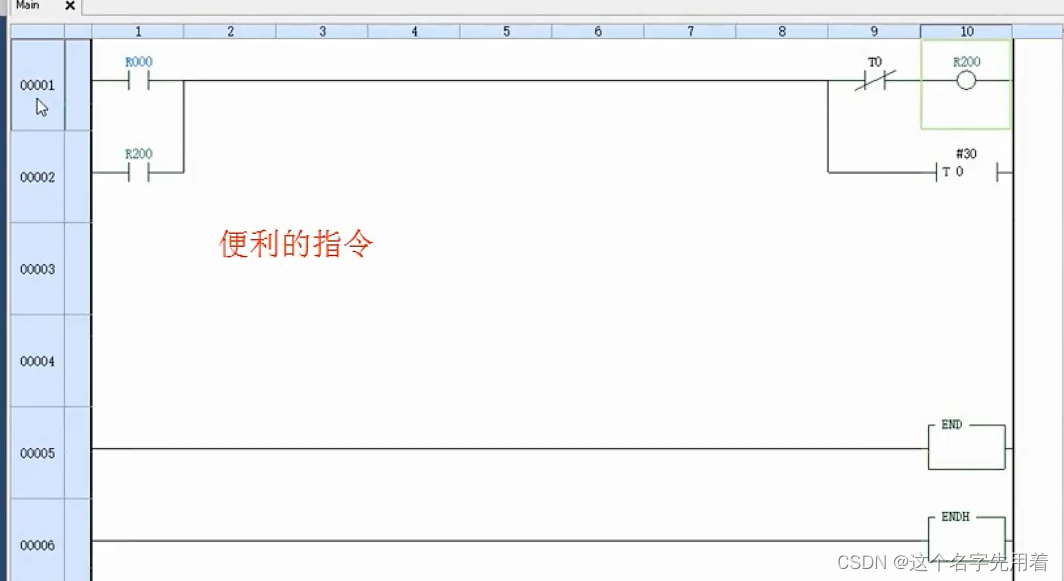

接通延时定时器快捷键指令：ONDL

断开延时定时器：快捷键指令：OFDL

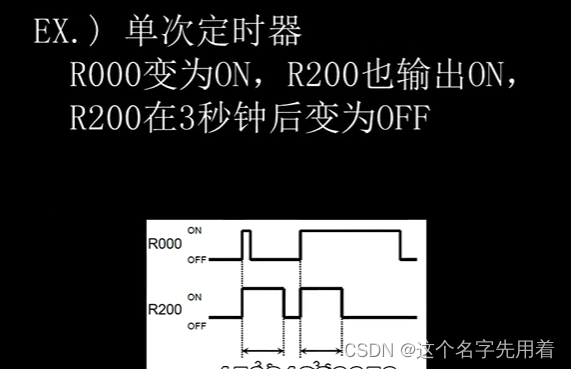

单次定时器：

案例：开关启动后，两秒后灯亮，然后等亮三秒。

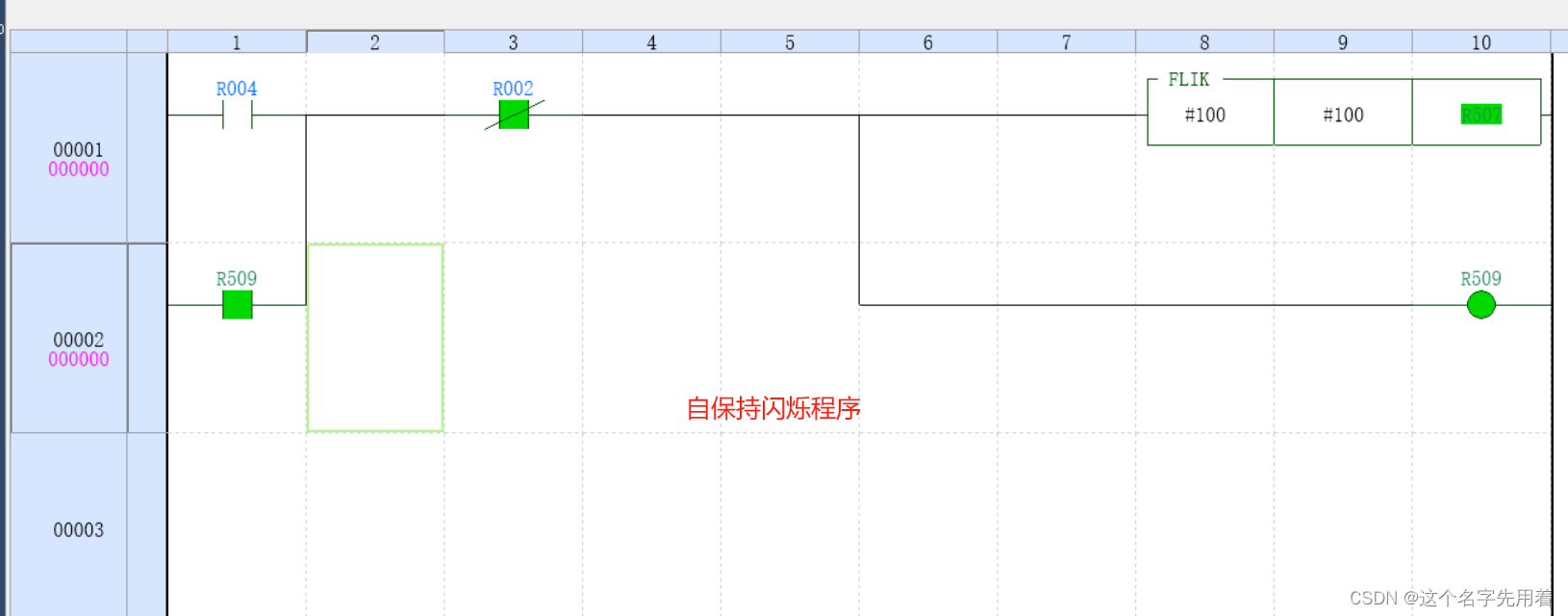

闪烁的程序：

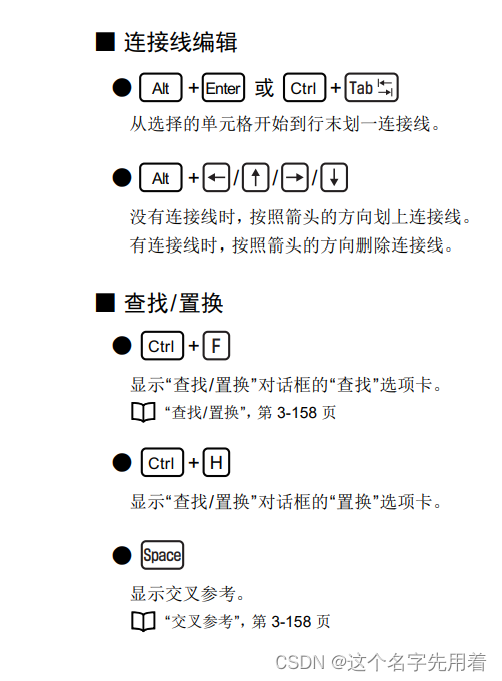

常用快捷键：

案例：要求控制一盏灯的闪烁，周期为十秒，亮5秒，灭5秒。
