联合循环—01

一、联合循环电厂的系统组成：

燃气-蒸汽联合循环电厂（Combined Cycle Plant 以下简称CCP）主要由4个系统构成：
（1）发电系统（锅炉，燃机，发电机，汽机…）;
（2）循环水系统（循环水泵房，虹吸井，开闭式循环冷却水站，制氯站，循环水加药间，水处理站，生活水站，消防水站、生活废水处理站、工业废水处理站…）；
（3）天然气系统（混气站，调压站，计量控制站…）
（4）供电控制系统（GIS “SF6气体绝缘金属封闭电器 Gas Insulated mental-enclosed switchgear ”、网控楼、主变、备变、集控楼、PCC“电力集中控制室”、柴油机和黑启动站…）；
特殊系统三个：
（1）储油系统（储油罐，供柴油机发电…）；
（2）制氢和储氢系统（制氢站和储氢站，发电机采用氢气循环冷却…）；
（3）海水淡化系统 （原水“Raw water”、除盐水“Demineralized water”、超滤水“UF ultrafiltration water” …）

二、清洁、高效的联合循环电厂

CCP是一种业界普遍公认的一种较为清洁、高效的电厂，CCP清洁的特点主要体现在它主要是以天然气为主要的原料，Efficiency的特点主要体现在两个热力循环过程。

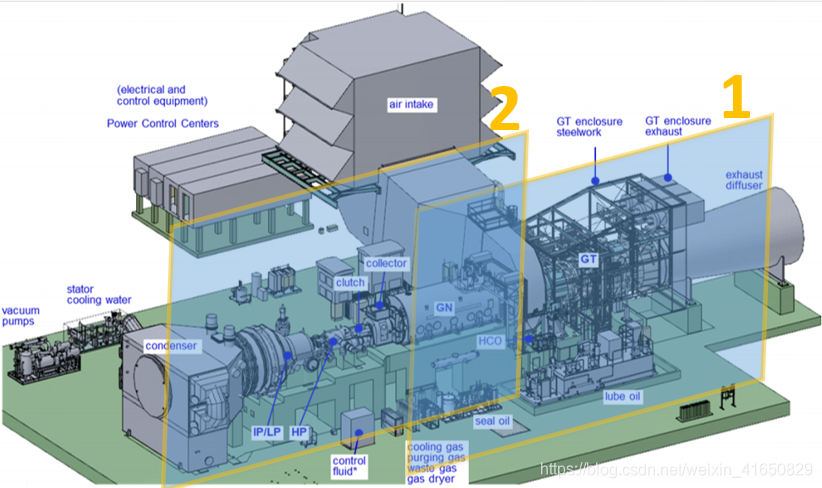

（1）燃气轮机-发电机热力循环“Gas turbine-generator thermal cycle”；
在这个循环中燃气轮机将动力从旋转轴直接输出到发电机，空气经过多级叶片压缩与天然气混合后点燃，产生高温、高压的气体推动叶轮旋转（3000rpm “r/min，50Hz”）。此时离开燃机的烟气还有许多热量未被利用，这部分余热将为联合循环的下一步流程-蒸汽循环来提供能量。
（2）汽轮机-发电机热力循环“Steam turbine-generator thermal cycle”；
又叫蒸汽循环，在这个循环中首先燃机的尾气进入余热锅炉中，烟气经过多层换热器，烟气中的热量将换热器中的水加热成水蒸气，水蒸气进入汽轮机，汽轮机旋转轴带动发电机运动，在这个循环中蒸汽涡轮机完全由燃气轮机尾部的高温烟气提供热量。
