1、概述

MOS管又称场效应管,即在集成电路中绝缘性场效应管。MOS英文全称为Metal-Oxide-Semiconductor即金属-氧化物-半导体,

确切的说,这个名字描述了集成电路中MOS管的结构,即:在一定结构的半导体器件上,加上二氧化硅和金属,形成栅极。

MOS管有 三个引脚名称:G:gate 栅极;S:source 源极;D:drain 漏极。

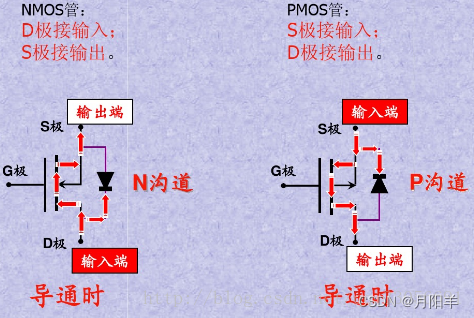

2、辨认MOS管

S级:两线相交
G级:不解释
D级:单独引线边
箭头指向G极为N沟道,背向G极为P沟道。

【硬件基础】MOS管工作原理

小技巧:中间箭头方向与二极管方向一致

【硬件基础】MOS管工作原理

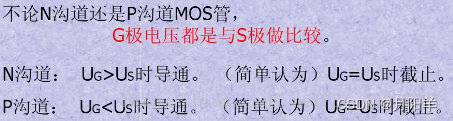

3、导通条件

N沟道:栅极电压比源极电压大某个值,即为导通

P沟道:栅极电压比源极电压小某个值,即为导通

【硬件基础】MOS管工作原理

【硬件基础】MOS管工作原理

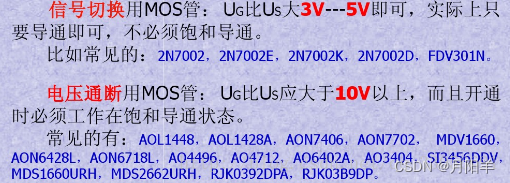

构件H桥驱动电路时,一般采取示例2的情况,MOS管的导通条件是大10V以上。

【硬件基础】MOS管工作原理

4、PMOS还是NMOS的选择

5、MOS管的常见常数

6、电压

分为:漏源极电压Vds,栅源极电压Vgs,栅极导通电压VGS(th)

极限电压:Vgs,Vds。
驱动电压:Vgs,尽量越大越好,越大导通电阻Rds(on)越小。

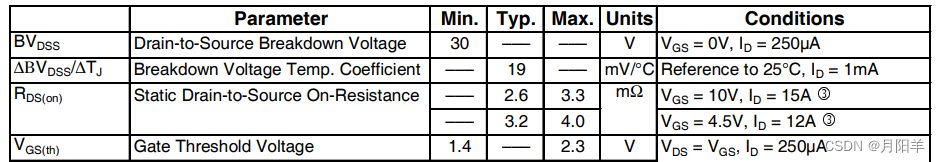

栅极导通电压VGS(th):MOS管开启电压。

【硬件基础】MOS管工作原理

【硬件基础】MOS管工作原理

VGS(最大栅源电压):栅极能够承受的最大电压,栅极是MOS管最薄弱的地方,设计的时候得注意一下,加载栅极的电压不能超过这个最大电压。

VDSS(漏源击穿电压):漏源击穿电压是指栅源电压VGS 为 0 时,场效应管正常工作所能承受的最大漏源电压。击穿后会使得 ID 剧增。

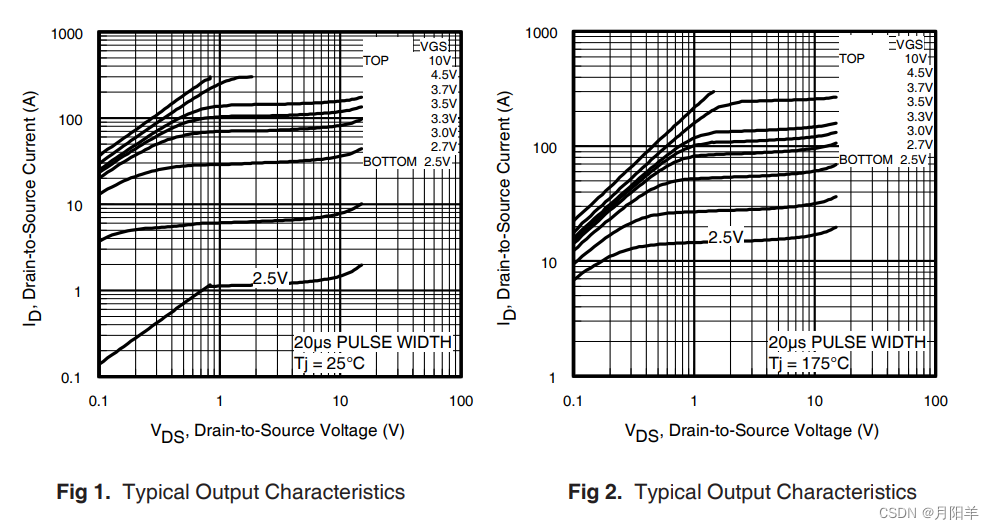

7、电流

【硬件基础】MOS管工作原理

【硬件基础】MOS管工作原理

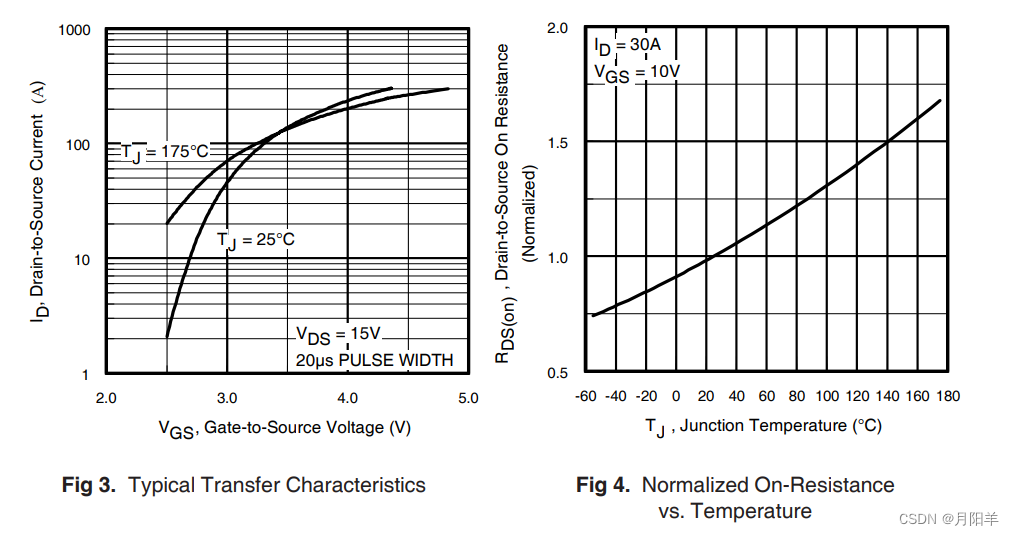

8、导通电阻Rds(on)

【硬件基础】MOS管工作原理

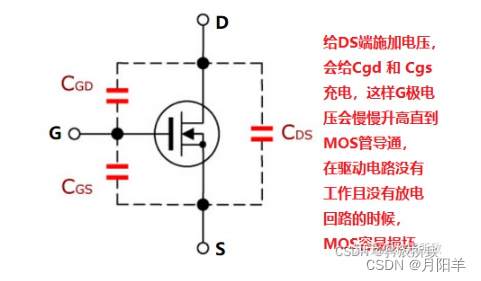

9、寄生电容

寄生电容越小,开关速率越好。常见有

【硬件基础】MOS管工作原理

10、结温Tj

MOS管工作温度,不能大于结温的90%,否则要加散热片。其他还有,外壳温度Tc,环境温度Ta,PCB温度Tpcb。

【硬件基础】MOS管工作原理

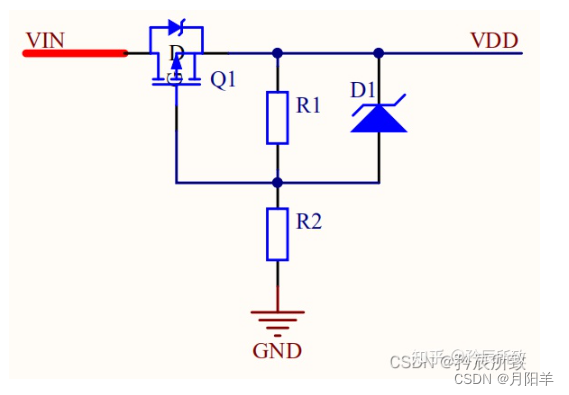

11、MOS管周围电阻的作用

【硬件基础】MOS管工作原理

并联电阻 R1

【硬件基础】MOS管工作原理

GS间的并联电阻 R1,电阻的作用是用来释放寄生电容的电流。

这个电阻可以把它当作是一个泄放电阻,避免MOS管误动作,从而 损坏MOS管的栅GS极;

提供固定偏置,在前级电路开路时,这个的电阻可以保证MOS有效的关断(理由:G极开路,当电压加在DS端时候,会对Cgd充电,导致G极电压升高,不能有效关断)

建议是一般取5K至数10K左右,太大影响 MOS 管的关断速度。 太小驱动电流会增大,驱动功率增大。但是在有些地方大一点也无所谓,比如电源防反接等不需要频繁开关的场合

串联电阻R2

串联电阻还是因为寄生电容!在G级 串联一个电阻,与 Ciss(Ciss = Cgd+Cgs)形成一个RC充放电电路,可以减小瞬间电流值, 不至于损毁MOS管的驱动芯片。

串联一个电阻,可以减小振荡电路的Q值,是振荡快速衰减,不至于引起电路故障。

一般不建议太大,网上建议百欧以内,会减缓MOS管的开启与通断时间,增加损耗,但是在有些地方大一点也无所谓,比如电源防反接等不需要频繁开关的场合
